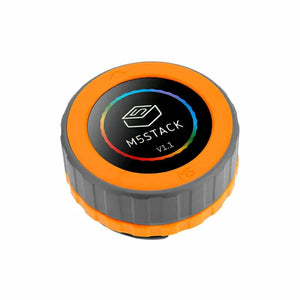

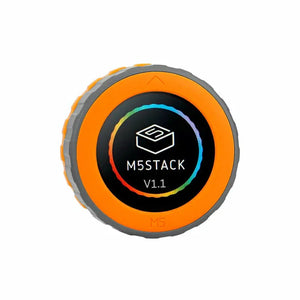

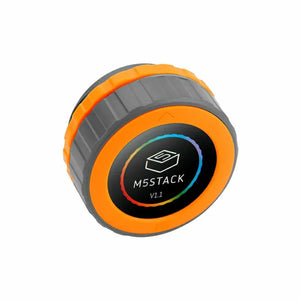

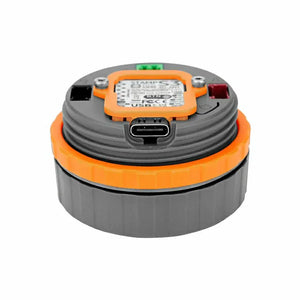

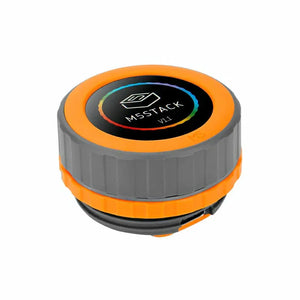

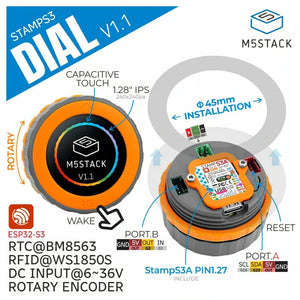

M5Stack Dial v1.1 je vysoce výkonná, multifunkční vestavěná vývojová deska, která představuje komplexní upgrade původního produktu Dial. Nová verze používá zcela nový StampS3A hlavní řadič, čímž dále zvyšuje výpočetní výkon a stabilitu systému; zároveň byly optimalizovány anténa a tlačítka jádrového modulu, což účinně zlepšuje výkon bezdrátové komunikace a uživatelský zážitek. Produkt disponuje 1,28palcovou kulatou TFT dotykovou obrazovkou a vysoce přesným rotačním enkodérem, a je vybaven vestavěným RFID detekčním modulem, RTC obvodem, integrovaným bzučákem a tlačítky pod obrazovkou, které umožňují interakci s zařízením a funkce probuzení upozorněním. Napájení podporuje široký vstupní napěťový rozsah DC 6~36V a zahrnuje rezervované rozhraní pro lithiovou baterii a nabíjecí obvod, aby vyhovělo různorodým aplikačním požadavkům. Navíc rezervovaná rozhraní PORT.A a PORT.B usnadňují rozšíření zařízení I2C a GPIO. Tento produkt je široce použitelný v inteligentní domácí automatizaci, IoT aplikacích, chytrých nositelných zařízeních, přístupových systémech, průmyslové automatizaci a vzdělávacích projektech makerů.
Vlastnosti
- Kulatá TFT dotyková obrazovka
- StampS3A jako hlavní řadič
- Rotační enkodér
- Modul detekce RFID
- Široký vstupní napěťový rozsah

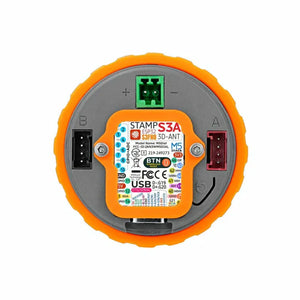

- Rozšíření rozhraní: Rezervovaná rozhraní PORT.A a PORT.B
-
Programovací platformy
Obsahuje
- 1 x Dial V1.1
- 1 x L-ramenný 1,5mm imbusový klíč (pro šrouby M2)
- 1 x 2,54-2P terminál
Aplikace
- Ovládání chytré domácnosti
- Projekty IoT
- Systémy přístupové kontroly
- Průmyslové řízení
Specifikace
| Specifikace | Parametr |
|---|---|
| SoC | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Flash | 8MB |
| Široký rozsah vstupního napětí | DC 6~36V |
| Ovladač obrazovky | GC9A01 1,28 palce 240 x 240px |
| Ovladač dotyku | FT3267 |
| RFID | WS1850S @ tag operating frequency: 13.56 MHz, ISO/IEC 14443 Type A/Type B protocol |
| Encoder | Rozlišení: 16 pozic, 64 pulzů/otáčku |
| Bzučák | 80dB |
| Specifikace bateriové zásuvky | 1,25mm-2P |
| Proud v režimu spánku | Napájení USB: DC-5V@6,84mA (spotřeba LDO) Pouze baterie: DC-4V@6uA |
| Pracovní proud | Napájení USB: DC-5V@88,19mA Pouze baterie: DC-4V@100mA |
| Provozní teplota | 0-40 °C |
| Velikost produktu | 51,0 x 51,0 x 32,3 mm |
| Velikost balení | 163,0 x 120,0 x 59,0 mm |
| Hmotnost produktu | 46.2g |
| Hrubá hmotnost | 61.0g |
Rozdíl mezi M5Dial a M5Dial V1.1
| Položka porovnání | Dial v1.1
|
Dial
|
|---|---|---|
| Jádrový modul | StampS3A | StampS3 |
| Návrh antény | Optimalizovaný design, silnější signál | Klasický design |
| Klíčové specifikace | Optimalizovaný pocit kláves, klávesy o rozměrech 4,0 x 3,0 x 2,0 mm | Velikost klíče 2,6 x 1,6 x 0,55 mm |
| Spotřeba energie | Optimalizováno pro nižší spotřebu energie | Klasický design |
Rozšiřující rozhraní lithiové baterie Dial v1.1
Softwarses
Arduino
Easyloader
| Easyloader | Odkaz ke stažení | Poznámky |
|---|---|---|
| Easyloader uživatelského dema Dial v1.1 | Stáhnout | / |
| Easyloader demo panelu knoflíku Dial v1.1 | Stáhnout | / |
ESP-IDF
Schémata
Velikost modelu
Datové listy
