Vývojová sada M5Stack CoreS3 ESP32S3 loT
Need it faster? Contact us via phone or email for expedited delivery.
Vývojová sada M5Stack CoreS3 ESP32S3 loT

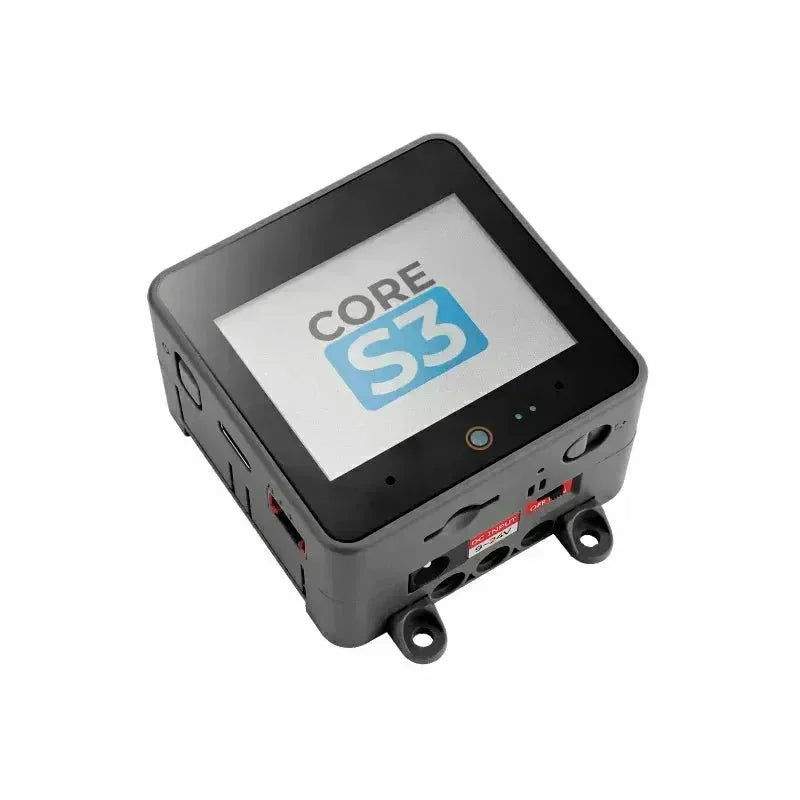

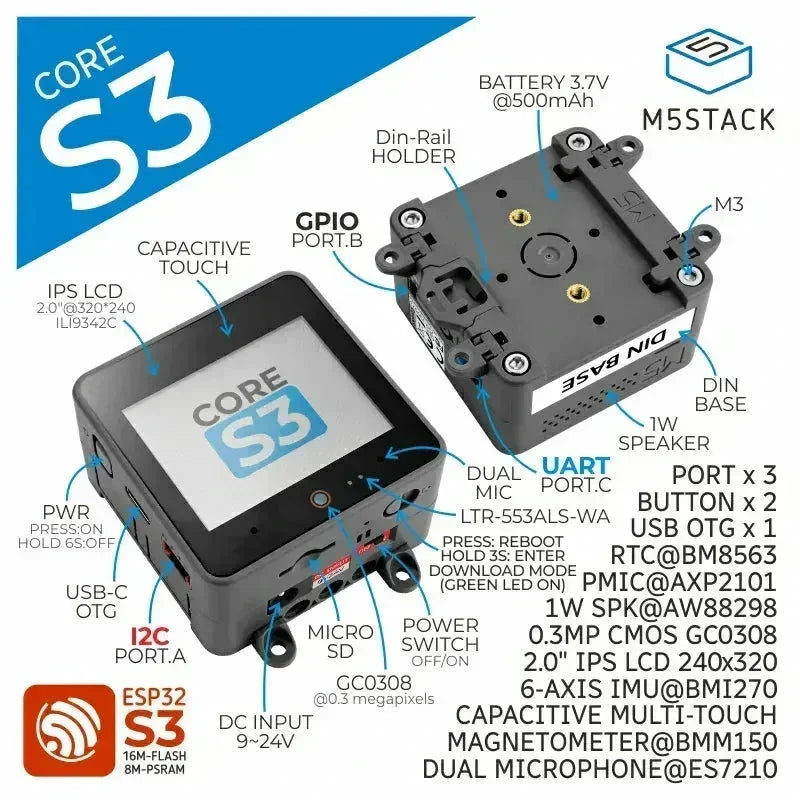

CoreS3 je třetí generací série M5Stack Core. Je poháněn ESP32-S3 řešením, které obsahuje dvojjádrový procesor Xtensa LX7 pracující na 240 MHz. CoreS3 zahrnuje vestavěnou Wi-Fi funkci pro bezproblémové připojení. Navíc se pyšní 16 MB vestavěné flash paměti a 8 MB PSRAM, což nabízí dostatek úložného prostoru pro programy.

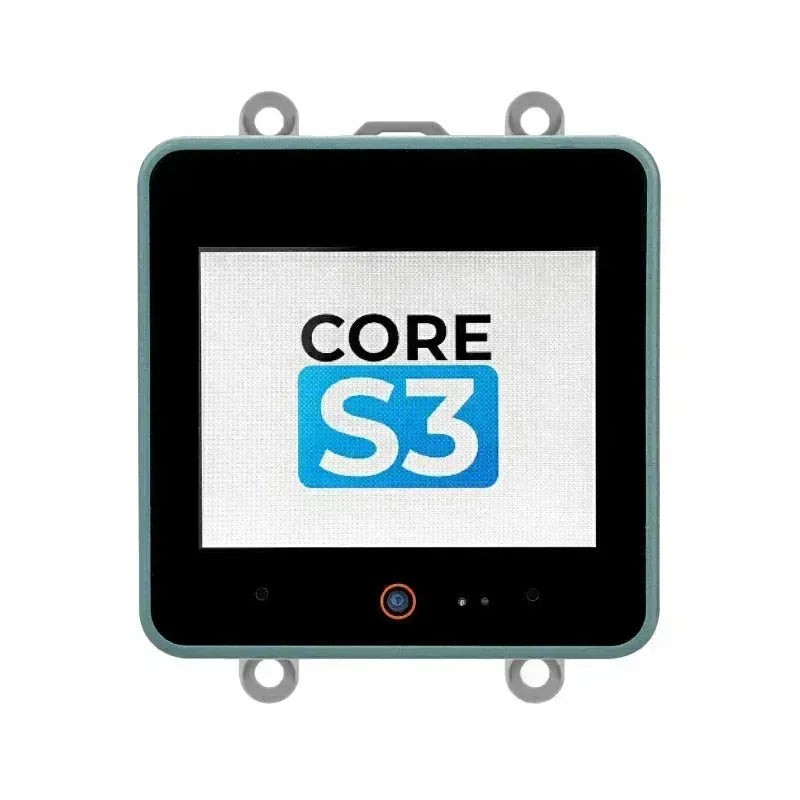

CoreS3 nabízí pohodlné možnosti programování prostřednictvím svého USB Type-C rozhraní, které podporuje funkce OTG (On-The-Go) a CDC (Communication Device Class). To usnadňuje připojení k externím USB zařízením a zjednodušuje nahrávání firmwaru. Zařízení má 2,0palcový kapacitní dotykový IPS displej, chráněný tvrzeným sklem. Navíc obsahuje 30W pixelovou kameru GC0308 umístěnou na spodní části displeje, stejně jako senzor přiblížení (LTR-553ALS-WA) pro zvýšení funkčnosti.
Správa napájení je zajištěna čipem AXP2101 power management core chip, který využívá 4-cestnou smyčku řízení toku energie pro efektivní distribuci energie, přičemž klade důraz na nízkou spotřebu energie v celkovém návrhu. CoreS3 také obsahuje 6-osý senzor polohy BMI270 a magnetometr BMM150 pro přesné detekování pohybu. Dále má vestavěný slot pro TF kartu (microSD) a BM8563 RTC čip pro přesné časování a podporu funkcí probuzení z režimu spánku.
CoreS3 je navržen pro optimální zvukový výstup, obsahuje vysoce věrný 16bitový I2S zesilovač AW88298 a vestavěný 1W reproduktor, který zajišťuje čistý zvukový přenos. Pro zvukový vstup sada obsahuje ES7210 dekódovací čip a duální mikrofonní sestavu.
Na boku zařízení najdete samostatné tlačítko napájení a tlačítko reset (RST), obě vylepšené vlastním zpožďovacím obvodem. Dlouhým stiskem tlačítka reset mohou uživatelé snadno vstoupit do režimu stahování programu.

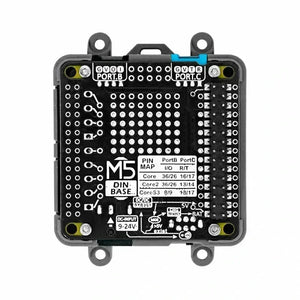

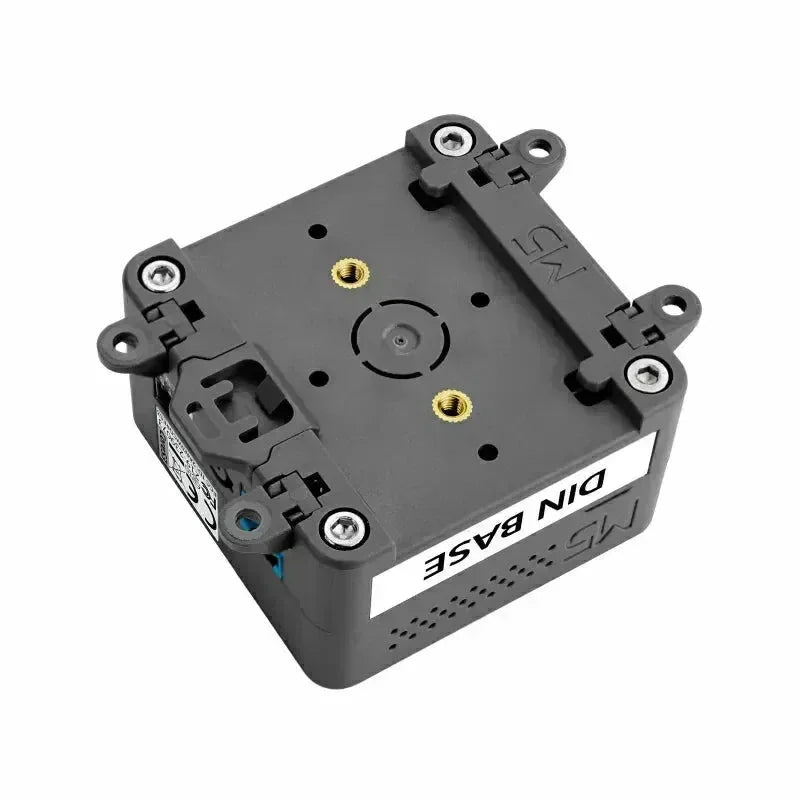

Sada CoreS3 obsahuje základnu DinBase, která nabízí všestranné možnosti montáže, včetně DIN lišty, stěny a šroubových upevnění. Může být napájena externím DC 12V zdrojem (kompatibilním s 9V až 24V) nebo interní 500mAh lithiumovou baterií. Navíc DinBase poskytuje několik míst pro prototypy, což uživatelům umožňuje přizpůsobit a rozšířit své projekty.
CoreS3 je vynikající volbou pro vývoj IoT, různé projekty pro kutily, systémy řízení chytré domácnosti a průmyslové automatizační řídicí systémy.
Provoz zapnutí a vypnutí
-
Zapnutí: Klikněte na levé tlačítko napájení
-
vypnutí: Dlouze stiskněte levé tlačítko napájení po dobu 6 sekund
-
reset: Klikněte na spodní tlačítko RST
Vlastnosti
-
Vyvinuto na základě ESP32, podpora WiFi @16M Flash, 8M PSRAM
-
Vestavěná kamera, senzor přiblížení, reproduktor, indikátor napájení, RTC, I2S zesilovač, duální mikrofon, kondenzátorová dotyková obrazovka, tlačítko napájení, tlačítko reset, gyroskop
-
Slot pro TF kartu
-
Vysoce pevné sklo
-
Podpora funkcí OTG a CDC
-
Správa napájení AXP2101, nízkopříkonový design
-
Podporované programovací platformy: Arduino, UIFlow
Obsahuje
-
1 × CoreS3
-
1 × DinBase
Aplikace
-
Vývoj IoT
-
Různé projekty pro kutily
-
Systém řízení chytré domácnosti
-
Průmyslový automatizační řídicí systém
Specifikace
| Zdroje | Parametry |
|---|---|
| MCU | ESP32-S3@Xtensa LX7, 16MFLASH A 8M-PSRAM, WIFI, OTGCDC funkce |
| Dotkněte se IPS LCD obrazovky | 2.0"@320*240 ILI9342C |
| Kamera | GC0308@30 megapixelů |
| Senzory přiblížení | LTR-553ALS-WA |
| Čip pro řízení napájení | AXP2101 |
| Šestiosý senzor polohy | BMI270 |
| magnetometr | BMM150 |
| RTC | BM8563 |
| Reproduktor | 16bitový I2S výkonový zesilovač čip AW88298@1W |
| Čip pro dekódování zvuku | ES7210, duální mikrofonní vstupy |
| Velikost produktu | 54 x 54 x 16mm |
| Velikost balení | 101x64x34mm |
| Hmotnost produktu | 73.3g |
| Hmotnost balení | 97.8g |
