M5Stack Core2 ESP32 IoT vývojový kit V1.1
Need it faster? Contact us via phone or email for expedited delivery.
M5Stack Core2 ESP32 IoT vývojový kit V1.1
M5Stack Core2 V1.1 je vybaven 2,0palcovou integrovanou kapacitní dotykovou obrazovkou. Tři tečky umístěné na přední straně obrazovky jsou nedílnou součástí dotykového rozhraní. Uživatelé M5Stack Core2 mají možnost konfigurovat mapování horkých zón a vytvořit tak tři virtuální tlačítka pomocí programování, což umožňuje rozmanité zkušenosti s interakcí člověk-stroj. Dále je m5stack core2 esp32 IoT development kit vybaven vestavěným vibračním motorem, který poskytuje haptickou zpětnou vazbu a funkci vibračního upozornění.
M5Stack Core2 ESP32 IoT Development Kit V1.1 je vybaven integrovaným modulem reálného času (RTC) a dedikovanou baterií pro napájení RTC, což zajišťuje přesnou časovou funkci. Navíc AXP2101 čip pro správu napájení optimálně reguluje spotřebu energie zařízení. M5Stack Core2 ESP32 IoT Development Kit obsahuje vestavěnou modrou kontrolku napájení, kterou lze využít k provádění specifických funkcí nebo zobrazování stavových indikací podle požadavků uživatele. Dále toto zařízení obsahuje slot pro MicroSD kartu, reproduktor a vysoce kvalitní I2S digitální audio zesilovač. Rozšiřující deska umístěná na zadní straně zařízení obsahuje 6osý inerciální měřicí jednotku (IMU) a mikrofon, čímž zvyšuje jeho funkčnost a rozšiřuje potenciální použití.
Funkce M5Stack Core2 V1.1
-
Na bázi ESP32, vestavěné Wi-Fi
-
16M Flash, 8M PSRAM
-
Vestavěný reproduktor, indikátor napájení, vibrační motor, RTC, I2S zesilovač, kapacitní dotyková obrazovka, tlačítko napájení, tlačítko reset
-
Slot pro TF kartu (maximální velikost 16G)
-
Vestavěná lithiová baterie, vybavená čipem pro správu napájení
-
Nezávislá malá deska s vestavěným 6osým IMU, PDM mikrofonem
-
M-Bus zásuvka & piny
-
M5Stack Core2 V1.1 Kompatibilní s multiplatformním vývojem:
Projekty M5Stack Core2
M5Stack vánoční sněhová koule
The M5Stack vánoční sněhová koule je interaktivní vánoční dekorace poháněná M5Stack Core2, s padajícími sněhovými vločkami a LED světly. Reaguje na uživatelské vstupy přes vestavěné senzory a vytváří kouzelný zimní efekt pro sváteční atmosféru.
Detektor roušek s M5Stack Core2 a UnitV2
Objevte inovativní řešení s M5Stack Core2 který implementuje Detektor roušek založený na TinyML, zlepšující bezpečnost a monitorování zdraví v reálném čase a zároveň ukazující sílu edge computingu!
M5Stack Core2 jako ovladač retro herní konzole
Proměňte svůj herní zážitek s tímto inovativním projektem, který promění vaše M5Stack Core2 do retro herního ovladače, který nabízí nekonečnou zábavu a nostalgii prostřednictvím přizpůsobitelných herních dobrodružství!
Součást balení
-
1x M5Stack Core2 V1.1
-
1x Type-C USB (20cm)
-
1x HEX KLÍČ
Aplikace M5Stack Core2 V1.1
-
Terminálový řadič Internetu věcí
-
Produkt pro STEM vzdělávání
-
DIY tvorba
-
Zařízení pro chytrou domácnost
Specifikace M5Stack Core2 V1.1
| Zdroje | Parametry |
|---|---|
| ESP32-D0WDQ6-V3 | 240MHz dvoujádrový procesor, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Flash | 16MB |
| PSRAM | 8MB |
| Vstupní napětí | 5V @ 500mA |
| Rozhraní | TypeC x 1, GROVE(I2C+I/0+UART) x 1 |
| IPS LCD obrazovka | 2.0"@320*240 ILI9342C |
| Dotyková obrazovka | FT6336U |
| Reproduktor | 1W@NS4168 |
| LED | Zelená kontrolka napájení |
| Tlačítko | Tlačítko napájení, tlačítko RST, virtuální tlačítko obrazovky*3 |
| Připomenutí vibrací | 1027DC Vibrační motor |
| MIC | SPM1423 |
| I2S výkonový zesilovač | NS4168 |
| 6osý IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB čip | CH9102F |
| DC-DC Boost | SY7088 |
| Slot pro TF kartu | Maximálně 16G |
| Lithium baterie | 500mAh při 3.7V |
| Anténa | 2.4G 3D anténa |
| Provozní teplota | 0°C až 60°C |
| Specifikace základního šroubu | Šestihranná zápustná hlava M3 |
| Rezervované rozhraní vnitřní PCB desky | Rozhraní baterie (specifikace: 1.25mm-2P) Rozhraní USB kabelu (specifikace: 1.25mm-4P) |
| Materiál pouzdra | Plast (PC) |
| Velikost produktu | 54 x 54 x 16.5mm |
| Velikost balení | 75 x 60 x 20mm |
| Hmotnost produktu | 54.8g |
| Hmotnost balení | 83.9g |
Doporučený článek
Vše, co potřebujete vědět o M5Stack Core2
Prozkoumání RTC M5Stack Core2: Komplexní průvodce
Průkopník modularity - M5Stack Core2
Co je M5Stack a jak jej používat?
Jaké jsou rozdíly mezi řadiči M5Stack Core?
USB ovladač M5Stack Core2 V1.1
Poznámka: M5Stack Core2 momentálně existují dvě verze USB čipu CH9102F A, uživatelé mohou nainstalovat ovladače (
CH9102), které jsou kompatibilní s oběma IC současně, aby zajistili správnou funkci ovladačů zařízení.Naučit se
Správa napájení
Vypnutí: Stiskněte a držte levé tlačítko napájení M5Stack Core2 po dobu 4 sekund.
Reset: Stiskněte jednou tlačítko RST na spodní straně.
Rozšiřující moduly/Kompatibilita
Schémata M5Stack Core2 V1.1
PinMap
LCD & TF karta (LCD: 320x240, maximální velikost TF karty 16GB)
| Čip ESP32 | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| Čip AXP2101 | AXP_ALDO2 | AXP_BLDO1 | AXP_ALDO4 | |||||
| ILI9342C | MISO | MOSI | SCK | CS | DC | RST | BL | PWR |
| Čip ESP32 | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF karta | MISO | MOSI | SCK | CS |
CAP.TOUCH (I2C Adresa: 0x38)
| Čip ESP32 | GPIO21 | GPIO22 | GPIO39 | |
|---|---|---|---|---|
| AXP2101 | AXP_ALDO2 | |||
| FT6336U | SDA | SCL | INT | RST |
Mikrofon & NS4168 (Reproduktor)
| Čip ESP32 | GPIO12 | GPIO0 | GPIO2 | AXP_ALDO3 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATA | SPK_EN | |
| Mikrofon | CLK | DATA |
Indikátor napájení AXP
| AXP2101 | VRTC | DLDO1 |
|---|---|---|
| Modrá LED | Vcc | |
| Vibrační motor | Vcc |
RTC
| Čip ESP32 | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP2101 | AXP_IRQ | ||
| BM8563 | SDA | SCL | INT |
IMU (3-osý gyroskop & 3-osý akcelerometr)
| Čip ESP32 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
USB na sériový čip
| Čip ESP32 | GPIO1 | GPIO3 |
|---|---|---|
| CH9102F | RXD | TXD |
Interní I2C připojení
| Čip ESP32 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP2101 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| INA3221 | SDA | SCL |
DEFINICE M5PORT
| PORT | PIN | POZNÁMKA: |
|---|---|---|
| PORT-A(Red) | G32/33 | I2C |
| PORT-B(Black) | G26/36 | DAC/ADC |
| PORT-C(Modrá) | G13/14 | UART |
ESP32 ADC/DAC (Pro více informací o přiřazení pinů a přemapování pinů, prosím, odkažte se na ESP32 Datasheet )
| ADC1 | ADC2 | DAC1 | DAC2 |
|---|---|---|---|
| 8 kanálů | 10 kanálů | 2 kanály | 2 kanály |
| G32-39 | G0/2/4/12-15/25-27 | G25 | G26 |

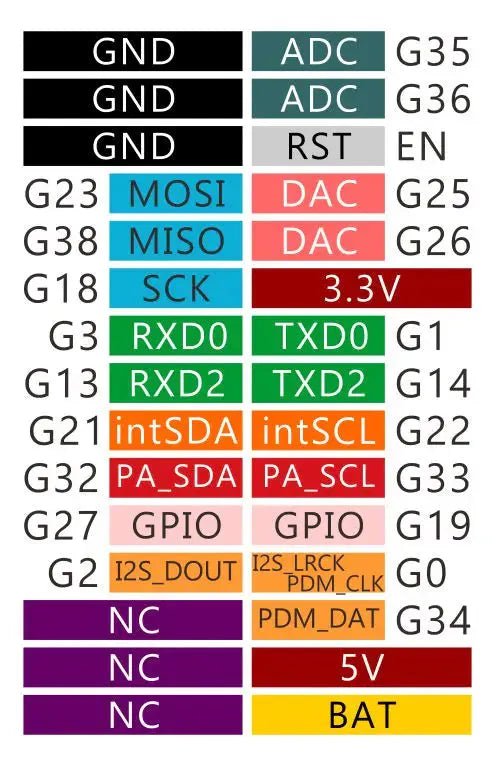

Schéma M-BUS M5Stack Core2 v1.1
SBĚRNICE M5Stack Core2 v1.1
Velikost modelu
Softwary M5Stack Core2 ESP32 IoT
Arduino
Platform.IO
[env:m5stack-core2]
platform = espressif32@6.3.2
board = m5stack-core-esp32
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-issue
-DCORE_DEBUG_LEVEL=5
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
M5Stack Core2 ESP32 IoT vývojový kit V1.1 USB ovladač
CH9102 verze. Po rozbalení balíčku vyberte instalační balíček odpovídající bitové verzi vašeho operačního systému pro instalaci. (Pokud si nejste jisti, jaký USB čip vaše zařízení používá, můžete nainstalovat oba ovladače. Během instalace CH9102_VCP_SER_MacOS v1.7, může dojít k chybě, ale instalace je ve skutečnosti dokončena a lze ji ignorovat.) Pokud narazíte na problémy, jako je neúspěšné stažení programů (např. časový limit nebo "Nepodařilo se zapsat do cílové RAM"), zkuste přeinstalovat ovladač zařízení.| Název ovladače | Podporovaný čip | Odkaz ke stažení |
|---|---|---|
| CH9102_VCP_SER_Windows | CH9102 | Stáhnout |
| CH9102_VCP_SER_MacOS v1.7 | CH9102 | Stáhnout |
Změna verze M5Stack Core2
| Datum vydání | Změny produktu | Poznámky |
|---|---|---|
| / | První vydání Core2 | / |
| 2023.11 | M5Stack Core2 v1.1 | Změna PMU čipu pro správu napájení na AXP2101+INA3221/ Přidání záložní baterie pro RTC/ Indikátor napájení se mění na modrý |
Porovnání verzí M5Stack Core2 ESP32 IoT Development Kit
1. Řešení správy napájení bylo aktualizováno z M5Stack Core2 (AXP192) na M5Stack Core2 v1.1 (AXP2101+INA3221). ID čipů AXP192 a AXP2101 se liší a program je používá jako značku pro rozlišení verzí.
2. Indikátor napájení byl změněn ze zelené na modrou.
3. Přidána záložní baterie pro čip RTC, aby bylo zajištěno přesné měření času i při vypnutém zařízení.
Často kladené otázky
M5Stack Core2: Jak používat rozšiřující modul?
Před přidáním dalšího rozšiřujícího modulu je třeba odpojit původní spodní část a baterii Core 2.
