Domů Vývojová sada M5Stack ATOMS3R s 0,85palcovým displejem

Vývojová sada M5Stack ATOMS3R s 0,85palcovým displejem

SKU: M5-C126
Prodejní cena 14,95 €
incl. VAT
excl. VAT
In Stock & Ready to Ship
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 From 50€ in Germany, 100€ in the EU, 45€ in the US!
🚀
Express Shipping Available:
Need it faster? Contact us via phone or email for expedited delivery.

Položit otázku

Záruka a reklamační řád

Datum účinnosti: 10. prosince 2025

Ve společnosti OpenELAB se zavazujeme poskytovat přesné popisy produktů a vysoce kvalitní elektroniku. Následující politika vymezuje vaše práva a povinnosti, navržená tak, aby byla spravedlivá jak pro naše zákazníky, tak pro naše obchodní operace po celém světě.

1. Záruční podmínky

A. Standardní omezená záruka (globální a USA)

Pro zákazníky ve Spojených státech, Asii a dalších regionech mimo EU:

  • Doba trvání záruky: OpenELAB poskytuje 12měsíční záruka od data dodání.

  • Pokrývá: Tato záruka pokrývá vady materiálu a zpracování při běžném používání.

  • Rozlišení: Opravíme nebo vyměníme vadné jednotky bez poplatku.

B. Zákonná práva pro zákazníky z EU/UK (soulad s EU)

Pokud jste spotřebitel bydlící v Evropské unii nebo ve Velké Británii a nakupujete na našem globálním webu:

  • Zákonná záruka: Máte nárok na 24měsíční zákonná záruka na vady shody přítomné v době dodání, v souladu s právem EU na ochranu spotřebitele.

  • Vztah: Standardní omezená záruka (oddíl 1.A) platí navíc k vašim zákonným právům a nenahrazuje je.

C. Výluky ze záruky (platí pro VŠECHNY regiony)

Záruka pokrývá NEPLATNÉ pokud je poškození způsobeno:

  1. Zneužití: Nesprávná instalace, opačná polarita nebo překročení napěťových limitů.

  2. Neautorizovaná úprava: To výslovně zahrnuje pájení, stříhání pinů, úprava PCB nebo nahrávání neautorizovaného/beta firmwaru které „zablokuje“ zařízení.

  3. Fyzické poškození: Pády, poškození vlhkostí/vodou nebo elektrickými přepětími (blesk).

  4. Normální opotřebení: Spotřební díly (např. baterie), pokud nejsou poškozené při doručení.

Poznámka: U oprav mimo záruku (např. poškození způsobené zákazníkem) můžeme nabídnout opravné služby za poplatek. Náklady na dopravu a diagnostiku hradí zákazník.

2. Zásady vrácení a refundace

A. Okno pro vrácení

  • Standardní: Můžete požádat o vrácení do 31 dní obdržení vaší objednávky.

B. Podmínky vrácení peněz a poplatky za doplnění zásob

Pro ochranu proti zneužití zásad je výše vrácené částky přísně určena stavem vrácené položky.

1. Plná náhrada (100 %)

  • Položka je Zcela nové, neotevřené a nepoužité.

  • Originální balení je neporušené a zapečetěné.

  • Všechny příslušenství jsou přítomny.

2. Částečné vrácení peněz (poplatek za doplnění zásob / znehodnocení hodnoty)
Pokud je položka vrácena v takovém stavu, který znemožňuje její prodej jako novou, OpenELAB si vyhrazuje právo odečíst z částky vrácení poplatek za doplnění zásob (pro USA/Global) nebo kompenzaci za ztrátu hodnoty (pro EU).
Platí srážky, pokud:

  • Známky používání: Viditelné škrábance, stopy po montáži na otvorech pro šrouby nebo otisky prstů.

  • Poškozené balení: Originální krabice je roztržená, popsaná nebo chybí.

  • Technická úprava: Zařízení bylo připájeno, trvale nainstalováno nebo flashováno neautorizovaným firmwarem.

  • Poškozené pečetě: Antistatické sáčky nebo bezpečnostní pečetě byly otevřeny.

V závislosti na závažnosti použití/poškození může být odečteno od 15 % až 50 % z ceny produktu. Položky poškozené nad rámec opravitelnosti nesmí být refundovány.

C. Náklady na dopravu

  • Vadné / špatné zboží: OpenELAB hradí náklady na zpětnou dopravu.

  • Zákaznická lítost (změna názoru / objednání špatného zboží): Ten zákazník je odpovědný za všechny náklady na zpětnou dopravu do našeho určeného centra pro vrácení (umístěného v USA, Německu nebo Číně, v závislosti na vaší oblasti). Původní náklady na dopravu nejsou vratné, pokud to místní zákon nevyžaduje.

3. Proces vrácení (RMA)

Pro zajištění hladkého průběhu vrácení postupujte podle těchto kroků:

  1. Autorizace: Kontaktujte nás na info@openelab.io před vrácením jakéhokoli zboží. Vrácení bez předchozí autorizace nebude přijato.

  2. Číslo RMA: Poskytneme vám číslo autorizace pro vrácení zboží (RMA) a správnou adresu pro vrácení.

  3. Balení: Zboží zašlete zpět v původním obalu s jasně označeným číslem RMA na přepravním štítku (nikoli na krabici produktu).

  4. Sledování: Důrazně doporučujeme použít sledovatelnou metodu dopravy. OpenELAB nenese odpovědnost za vrácení ztracené během přepravy.
Sdílet

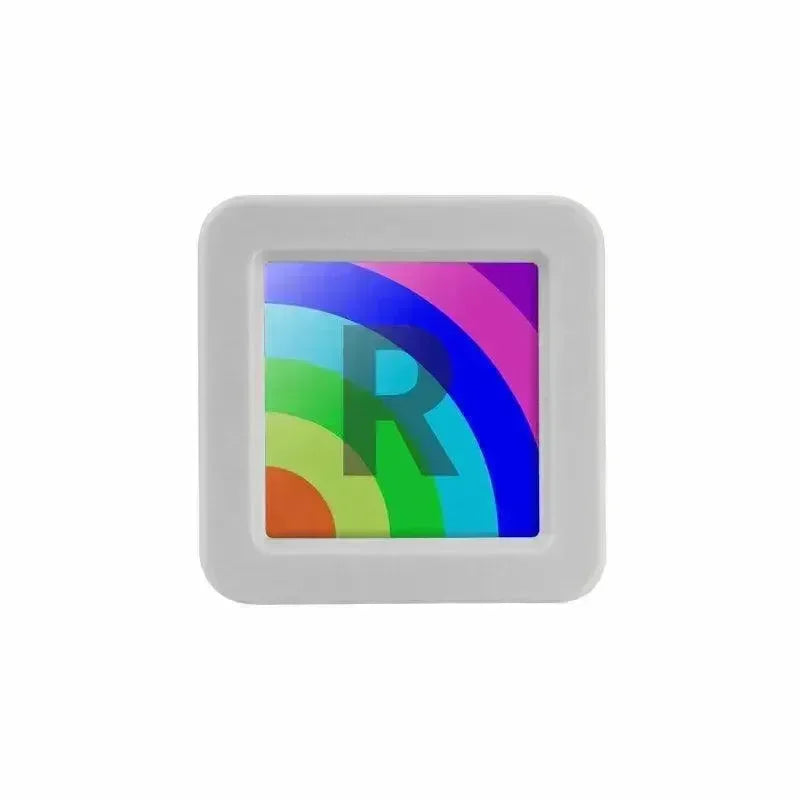

Vývojová sada M5Stack ATOMS3R s 0,85palcovým displejem

Vývojová sada M5Stack ATOMS3R s 0,85palcovým displejem

14,95 €

M5Stack AtomS3R je nejintegrovanější programovatelný řadič na trhu, založený na hlavním řadiči ESP32-S3. Obsahuje hlavní řadič ESP32-S3-PICO-1-N8R8 s vestavěným WiFi, 8MB vestavěné FLASH paměti a 8MB PSRAM. M5Stack AtomS3R je vybaven 0,85palcovým barevným IPS displejem a programovatelným tlačítkem pod ním. AtomS3R obsahuje napájecí obvod 5V na 3,3V, vestavěný tříosý BMM150 geomagnetický senzor a šestiosý BMI270 senzor orientace. AtomS3R má také Type-C rozhraní pro napájení a stahování firmwaru, spolu s HY2.0-4P rozšiřujícím portem. Na spodní straně je vyhrazeno šest GPIO a napájecích pinů pro snadné rozšíření. 3D anténa M5Stack AtomS3R je vylepšením oproti předchozím produktům, nabízí lepší výkon a větší stabilitu. M5Stack AtomS3R má rozměry pouze 24x24x12,9 mm, což ho činí ideálním pro širokou škálu vestavěných chytrých zařízení.



Funkce M5Stack ATOMS3R

  • Integrovaný hlavní řadič ESP32-S3-PICO-1-N8R8
  • Devítiosý senzorový systém (šestiosý BMI270 + tříosý geomagnetický senzor BMM150)
  • 8MB Flash a 8MB PSRAM
  • Podpora funkce infračerveného ovládání
  • Programovatelný tlačítko
  • 0,85palcový LCD displej
  • Rozšiřitelné piny a rozhraní
  • Vývojové platformy: Arduino, UIFlow, Micropython



 Články o AtomS3R



Schémata

M5Stack ATOMS3R



Obsahuje

  • 1x AtomS3R



Aplikace

  • Detekce pohybu a určení směru
  • Nositelné zařízení
  • Ovládání chytrých zařízení
  • IoT aplikace



Specifikace

Specifikace Detaily
SoC ESP32-S3-PICO-1-N8R8 @Dvoujádrový procesor Xtensa LX7, až 240MHz
PSRAM 8MB PSRAM
FLASH 8MB FLASH
TFT ovladač GC9107
Barevné IPS rozlišení 128 x 128
Šestiosý senzor (BMI270) Přesnost: 0,05 % (zrychlení), 0,05°/s (úhlová rychlost)
I2C adresa: 0x68
Tříosý geomagnetický senzor (BMM150) Přesnost: 0.3 μT
Namontováno na BMI270, data magnetometru přístupná přes BMI270
IR Dosah infračerveného přenosu: 12.46m @ ∠180°, 1.45m @ ∠90°, 3.88m @ ∠45°
Proud v režimu spánku Napájení GPIO-5V: DC5V @ 11.63 μA
Napájení Grove-5V: DC5V @ 10.75 μA
Napájení USB-5V: DC5V @ 92.50 μA
Provozní proud Provozní proud IMU: DC5V @ 99.25 mA
Provozní proud IR: DC5V @ 100.40 mA
Provozní proud RGB: DC5V @ 106.39 mA
S LCD: DC5V @ 56.69 mA
Rezervované GPIO piny na spodní straně G5/G6/G7/G8/G38/G39
Provozní teplota 0°C ~ 40°C
Rozměry produktu 24*24*12.9mm
Rozměry balení 85*65.5*13mm
Hmotnost produktu 6.7g
Hmotnost balení 13.4g



Návod k obsluze

Magnetické rušení BMM150
Produkty obsahující magnety mohou rušit magnetický senzor BMM150, což vede k abnormálním hodnotám. Při použití řadičů M5 s vestavěnými magnety odstraňte magnety a držte BMM150 mimo silná magnetická pole.

Schémata



PinMap



Technické listy



Srovnání AtomS3

Specifikace AtomS3R AtomS3
SoC ESP32-S3-PICO-1-N8R8 ESP32-S3FN8
Paměť 8 MB Flash + 8 MB PSRAM 8 MB Flash
Senzor BMI270 + BMM150 MPU6886
Anténa Vylepšená 3D anténa Standardní 3D anténa
