Vývojová sada M5Paper ESP32 V1.1

SKU: M5-K049-B
Prodejní cena 125,84 €
incl. VAT
excl. VAT
In Stock & Ready to Ship

Položit otázku

Záruka a reklamační řád

Datum účinnosti: 10. prosince 2025

Ve společnosti OpenELAB se zavazujeme poskytovat přesné popisy produktů a vysoce kvalitní elektroniku. Následující politika vymezuje vaše práva a povinnosti, navržená tak, aby byla spravedlivá jak pro naše zákazníky, tak pro naše obchodní operace po celém světě.

1. Záruční podmínky

A. Standardní omezená záruka (globální a USA)

Pro zákazníky ve Spojených státech, Asii a dalších regionech mimo EU:

  • Doba trvání záruky: OpenELAB poskytuje 12měsíční záruka od data dodání.

  • Pokrývá: Tato záruka pokrývá vady materiálu a zpracování při běžném používání.

  • Rozlišení: Opravíme nebo vyměníme vadné jednotky bez poplatku.

B. Zákonná práva pro zákazníky z EU/UK (soulad s EU)

Pokud jste spotřebitel bydlící v Evropské unii nebo ve Velké Británii a nakupujete na našem globálním webu:

  • Zákonná záruka: Máte nárok na 24měsíční zákonná záruka na vady shody přítomné v době dodání, v souladu s právem EU na ochranu spotřebitele.

  • Vztah: Standardní omezená záruka (oddíl 1.A) platí navíc k vašim zákonným právům a nenahrazuje je.

C. Výluky ze záruky (platí pro VŠECHNY regiony)

Záruka pokrývá NEPLATNÉ pokud je poškození způsobeno:

  1. Zneužití: Nesprávná instalace, opačná polarita nebo překročení napěťových limitů.

  2. Neautorizovaná úprava: To výslovně zahrnuje pájení, stříhání pinů, úprava PCB nebo nahrávání neautorizovaného/beta firmwaru které „zablokuje“ zařízení.

  3. Fyzické poškození: Pády, poškození vlhkostí/vodou nebo elektrickými přepětími (blesk).

  4. Normální opotřebení: Spotřební díly (např. baterie), pokud nejsou poškozené při doručení.

Poznámka: U oprav mimo záruku (např. poškození způsobené zákazníkem) můžeme nabídnout opravné služby za poplatek. Náklady na dopravu a diagnostiku hradí zákazník.

2. Zásady vrácení a refundace

A. Okno pro vrácení

  • Standardní: Můžete požádat o vrácení do 31 dní obdržení vaší objednávky.

B. Podmínky vrácení peněz a poplatky za doplnění zásob

Pro ochranu proti zneužití zásad je výše vrácené částky přísně určena stavem vrácené položky.

1. Plná náhrada (100 %)

  • Položka je Zcela nové, neotevřené a nepoužité.

  • Originální balení je neporušené a zapečetěné.

  • Všechny příslušenství jsou přítomny.

2. Částečné vrácení peněz (poplatek za doplnění zásob / znehodnocení hodnoty)
Pokud je položka vrácena v takovém stavu, který znemožňuje její prodej jako novou, OpenELAB si vyhrazuje právo odečíst z částky vrácení poplatek za doplnění zásob (pro USA/Global) nebo kompenzaci za ztrátu hodnoty (pro EU).
Platí srážky, pokud:

  • Známky používání: Viditelné škrábance, stopy po montáži na otvorech pro šrouby nebo otisky prstů.

  • Poškozené balení: Originální krabice je roztržená, popsaná nebo chybí.

  • Technická úprava: Zařízení bylo připájeno, trvale nainstalováno nebo flashováno neautorizovaným firmwarem.

  • Poškozené pečetě: Antistatické sáčky nebo bezpečnostní pečetě byly otevřeny.

V závislosti na závažnosti použití/poškození může být odečteno od 15 % až 50 % z ceny produktu. Položky poškozené nad rámec opravitelnosti nesmí být refundovány.

C. Náklady na dopravu

  • Vadné / špatné zboží: OpenELAB hradí náklady na zpětnou dopravu.

  • Zákaznická lítost (změna názoru / objednání špatného zboží): Ten zákazník je odpovědný za všechny náklady na zpětnou dopravu do našeho určeného centra pro vrácení (umístěného v USA, Německu nebo Číně, v závislosti na vaší oblasti). Původní náklady na dopravu nejsou vratné, pokud to místní zákon nevyžaduje.

3. Proces vrácení (RMA)

Pro zajištění hladkého průběhu vrácení postupujte podle těchto kroků:

  1. Autorizace: Kontaktujte nás na info@openelab.io před vrácením jakéhokoli zboží. Vrácení bez předchozí autorizace nebude přijato.

  2. Číslo RMA: Poskytneme vám číslo autorizace pro vrácení zboží (RMA) a správnou adresu pro vrácení.

  3. Balení: Zboží zašlete zpět v původním obalu s jasně označeným číslem RMA na přepravním štítku (nikoli na krabici produktu).

  4. Sledování: Důrazně doporučujeme použít sledovatelnou metodu dopravy. OpenELAB nenese odpovědnost za vrácení ztracené během přepravy.
Sdílet
M5Paper ESP32 Development Kit V1.1 - OpenELAB

Vývojová sada M5Paper ESP32 V1.1

125,84 €

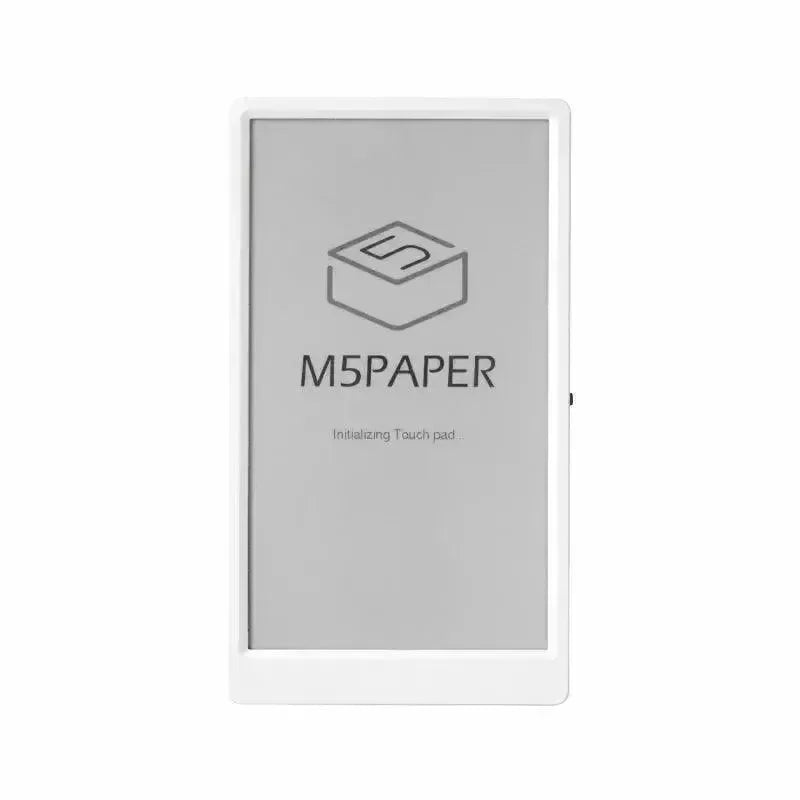

M5Paper v1.1 je nejnovější základní zařízení od M5Stack s dotykovým E-ink displejem. Poháněno ESP32-D0WDQ6-V3, toto je naše první zařízení, které obsahuje nadměrný E-ink displej podporující 16 úrovní šedi. Displej je kapacitní dotyková obrazovka umožňující dvoubodový dotyk a různé ovládací gesta.



Na rozdíl od běžných LCD jsou displeje E-ink šetrnější k očím, což je činí vynikající volbou pro čtení nebo sledování po delší dobu. Navíc mají nízkou spotřebu energie a dokážou uchovat obraz i po vypnutí napájení displeje.

CoreInk obsahuje multifunkční tlačítko pro ovládání, SHT30 senzor teploty a vlhkosti, fyzická tlačítka a TF kartu (microSD) port pro ukládání dat.



Vnitřní EEPROM čip FM24C02 poskytuje 2K bitů (256 x 8) EEPROM, které lze použít k ukládání důležitých dat i při vypnutém zařízení. 1150mAh lithium-polymerová baterie zajišťuje dlouhou dobu provozu a životnost baterie lze dále prodloužit využitím RTC (reálného času), který zařízení uvede do režimu hlubokého spánku a umožní mu probuzení podle potřeby. Navíc jsou zahrnuty tři HY2.0-4P rozšiřující porty, které umožňují vytváření složitých projektů s využitím stávajících senzorů z ekosystému M5Stack.

M5Paper v1.1 používá flexibilní e-Ink displej, který je stejný model jako u M5Paper v1.0 s pevným e-Ink displejem. Všechny funkce a specifikace jsou u obou modelů stejné. Používáme CP2104 a CH9102 jako alternativní USB sériový čip. Prosím, nainstalujte příslušný USB ovladač podle vašeho zařízení.

Varování:
1. Nevystavujte dlouhodobě ultrafialovému záření, jinak může dojít k nevratnému poškození inkoustové obrazovky.
2. Nízkopříkonové řešení správy napájení používané u M5Paper se liší od zařízení CORE a StickC. Při jeho použití se tlačítko PWR používá jako tlačítko zapnutí (dlouhým stiskem na 2 s). Pokud je potřeba zařízení vypnout, je nutné použít softwarové API nebo to realizovat stisknutím tlačítka reset na zadní straně. Při napájení přes USB nelze zařízení vypnout.
3. Během používání, pokud nelze program normálně stáhnout (zobrazí se upozornění na překročení času nebo "Nepodařilo se zapsat do cílové RAM"), můžete zkusit přeinstalovat ovladač zařízení. Pro stažení ovladače viz obsah na konci dokumentu.



Vlastnosti produktu

  • Standardní bezdrátové funkce ESP32 Wi-Fi

  • Interní blesk 16M

  • Displej s nízkou spotřebou energie

  • Vícebodová dotyková obrazovka

  • 180stupňový pozorovací úhel

  • Vestavěný magnet

  • Vnitřní baterie 1150mAh

  • Rozšiřitelný - HY2.0-4P 3 x externí rozšiřující porty



Zahrnout

  • 1x M5Paper v1.1



Aplikace

  • Terminál IoT

  • E-kniha

  • Průmyslový ovládací panel

  • Inteligentní domácí panel



Rozdíl ve verzi

M5Papír M5Paper v1.1
Pevný panel displeje Flexibilní zobrazovací panel



Specifikace

Zdroje Parametr
ESP32-D0WDQ6-V3 240MHz dvoujádrový, 600 DMIPS, 520KB SRAM, Wi-Fi
Blikat 16MB
PSRAM 8MB
Vstupní napětí 5V při 500mA
Porty TypeC*1, HY2.0-4P*3, slot pro TF kartu (microSD)
E-ink displej Číslo modelu: EPD_ED047TC1 | 540*960@4,7" | Šedá škála : 16 úrovní | Zobrazovací plocha : 58,32*103,68mm | Displejový ovladač : IT8951E
Fyzické tlačítko Víceúčelové tlačítko*1, tlačítko Reset*1
Pravý čas BM8563
Anténa 2.4G 3D anténa
PINY G25, G32, G26, G33, G18, G19
Baterie 1150mAh@3.7V
Pracovní teplota 0 °C až 60 °C
Čistá hmotnost 86 g
Celková hmotnost 100 g
Rozměr produktu 118*66x*10 mm
Rozměr balení 120*70x*14mm
Materiál pouzdra Plast (PC)



Software

Arduino

Github

Při použití FactoryTest k načtení speciálních znaků (jako čínština, japonština) prosím vložte soubor fontu na TF kartu a pojmenujte jej jako font.ttf. ttf file download address



Arduino API a příklady



Nástroje

Při použití FactoryTest k načtení speciálních znaků (například čínských, japonských) prosím umístěte soubor fontu do kořenového adresáře TF karty a pojmenujte jej jako font.ttf. stáhnout ttf soubor

Ovladač USB


Klikněte na níže uvedený odkaz pro stažení ovladače odpovídajícího operačnímu systému. V současné době existují dvě verze čipů ovladače (CP210X/CH9102). Stáhněte si prosím odpovídající komprimovaný balíček ovladače podle verze, kterou používáte. Po rozbalení komprimovaného balíčku vyberte instalační balíček odpovídající počtu operačních systémů k instalaci. (Pokud si nejste jisti, jaký USB čip vaše zařízení používá, můžete nainstalovat oba ovladače současně. Během instalačního procesu CH9102_VCP_SER_MacOS v1.7, může dojít k chybě, ale instalace je ve skutečnosti dokončena, prostě ji ignorujte.)

Jméno řidiče Použitelný řadičový čip Odkaz ke stažení
CP210x_VCP_Windows CP2104 Stáhnout
CP210x_VCP_MacOS CP2104 Stáhnout
CP210x_VCP_Linux CP2104 Stáhnout
CH9102_VCP_SER_Windows CH9102 Stáhnout
CH9102_VCP_SER_MacOS v1.7 CH9102 Stáhnout
Výběr portu na MacOS
Na MacOS mohou být k dispozici dva porty. Při jejich používání prosím vyberte port s názvem wchmodem.

Snadný nakladač

  • Okna
Snadný nakladač Stáhnout Poznámka
Tovární test Stáhnout /
Vše Stáhnout
Kalkulačka Stáhnout
  • MacOS
Snadný nakladač Stáhnout Poznámka
Tovární test Stáhnout /
Vše Stáhnout
Kalkulačka Stáhnout
