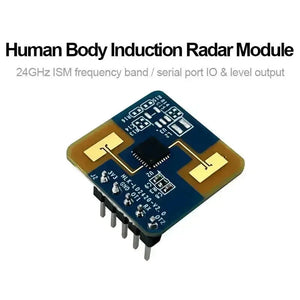

Modul radaru pro indukci lidského těla HLK-LD2420 24Ghz
Need it faster? Contact us via phone or email for expedited delivery.
Modul radaru pro indukci lidského těla HLK-LD2420 24Ghz
Důležité upozornění: Tento produkt je odesílán z Číny do našeho skladu v Mnichově před konečným odesláním. Odhadovaná doba zpracování: 2 týdny. Děkujeme za vaši trpělivost!
HLK-LD2420 je špičkový automobilový radarový modul pracující na 24 GHz, navržený s jednou vysílací a přijímací anténou pro vysoce výkonné snímání lidí. Tento radar pro automobily využívá technologii měření vzdálenosti milimetrových vln (mmWave), která je integrována s pokročilou proprietární technologií zpracování signálu ze série čipů S3. Tato kombinace umožňuje přesné detekování lidských těl v pohybu, zaznamenávajících mikropohyby nebo stojících na místě.
Tento automobilový radarový modul je primárně využíván v interiérových prostorách k zjišťování přítomnosti pohybujících se nebo mírně pohybujících se lidských těl a k poskytování aktualizací detekce v reálném čase. S maximálním dosahem snímání 8 metrů může být HLK-LD2420 nakonfigurován tak, aby upravoval vzdálenost snímání, citlivost a obnovovací frekvenci v různých zónách. Podporuje rozhraní GPIO a UART, což nabízí schopnost plug-and-play, která umožňuje flexibilní použití v různých chytrých scénářích a koncových produktech.
Parametry produktu
- Jednojádrový inteligentní milimetrový vlnový senzor SoC s integrovaným firmwarem inteligentního algoritmu
- Ultra kompaktní rozměry modulu 20 mm × 20 mm
- Přednastaveno s výchozími konfiguracemi tělesných senzorů pro funkci plug-and-play
- Pracuje v 24 GHz ISM pásmu s FCC, CE a schváleními regulačních orgánů pro spektrum bez poplatků Komisi
- Napájený zdrojem 3,3 V, kompatibilní s širokým napěťovým rozsahem 3,0 V až 3,6 V
- Má průměrný provozní proud 50 mA
- Navrženo pro detekci pohybu a mikropohybu v lidských tělech
- Nabízí reportování výsledků detekce v reálném čase
- Zahrnuje nástroje pro vizualizaci, které usnadňují konfiguraci intervalů detekční vzdálenosti, citlivosti podintervalů a časů hlášení výsledků
- Podporuje dělení indukční varné desky pro úplné odstínění jakéhokoli rušení mimo určenou zónu
- Schopnost detekce blízkosti 0,2 m, která eliminuje jakékoli slepé zóny detekce
- Vzdálenost snímání pohybu těla se prodlužuje až na 8 m
- Má velký detekční úhel, pokrývající rozsah ±60°
- Kompatibilní s různými způsoby instalace, včetně montáže na strop a na zeď
- Umožňuje nezávislé nastavení stavů spouště a podržení, čímž zlepšuje schopnosti proti rušení
Scénáře použití
HLK-LD2420, jako automobilový radarový senzor, je schopný detekovat a identifikovat pohybující se, stojící a nehybné lidské tělo. Nachází široké uplatnění v různých scénářích AIoT, včetně:
- Chytrý domov: Detekce přítomnosti a vzdálenosti lidských těl pro inteligentní ovládání domácích spotřebičů
- Chytrý byznys: Rozpoznávání lidských těl přibližujících se nebo vzdálených v rámci nastavených vzdálenostních intervalů; včasná aktivace obrazovek pro udržení provozu zařízení v přítomnosti lidí
- Chytrá bezpečnost: Aplikace v indukčním přístupu, budovních interkomů a elektronických kočičích očí
- Chytré osvětlení: Identifikace a snímání lidských těl pro přesné umístění ve veřejném osvětlení (senzorové lampy, žárovkové lampy atd.)
Popis systému
HLK-LD2420 je inteligentní a přesný lidský senzor založený na čipu milimetrových vln Hylink S3 series. Funguje pomocí FMCW (frekvenčně modulovaná kontinuální vlna) ve spojení s radarovým zpracováním signálu a vestavěným inteligentním algoritmem pro detekci lidí, který detekuje lidské cíle v nastaveném prostoru a aktualizuje výsledky detekce v reálném čase. Využitím referenčního řešení inteligentního milimetrového senzoru od Healing Technology mohou uživatelé rychle vyvíjet své vlastní přesné produkty pro detekci těla s lehkostí.
Hardwarová součást HLK-LD2420 se skládá z plně integrovaného Hylink Smart Millimeter Sensor SoC, 24 GHz vysílače-přijímače antény a hostitelského MCU. Softwarová součást je vybavena firmwarem a vizuálními konfiguračními nástroji poskytovanými společností Hylink, které umožňují funkce snímání lidského těla s flexibilní konfigurací vzdálenosti snímání, citlivosti a doby hlášení.
