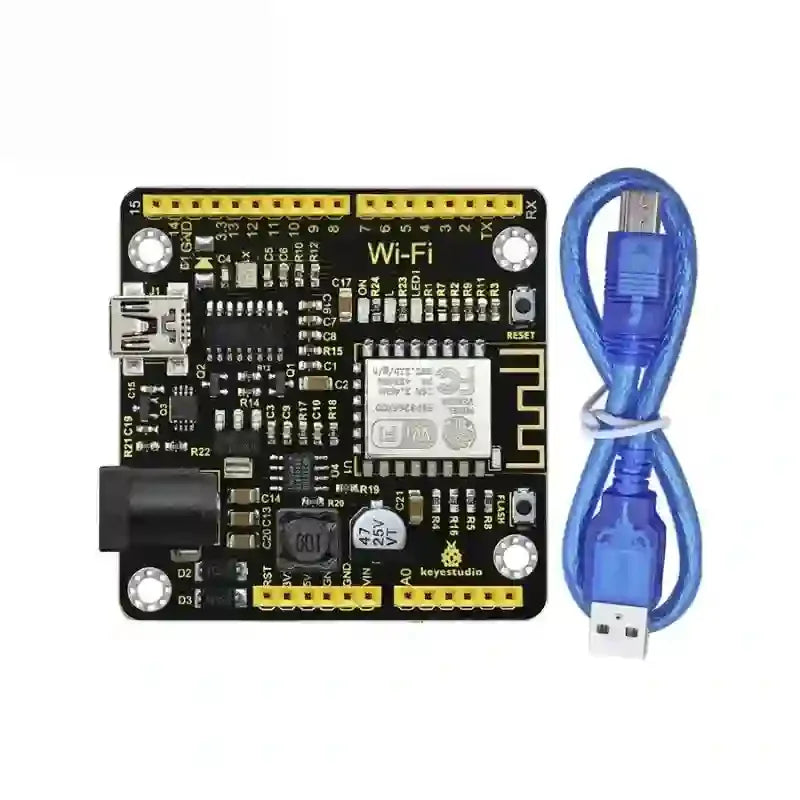

Vývojová deska KeyeStudio ESP8266 WI-FI + USB kabel

Deska keyestudio ESP8266 Wi-Fi Development Board je postavena kolem pokročilého modulu ESP8266-12 vyvinutého společností Ai-Thinker. Tato výkonná deska je navržena pro integraci Wi-Fi funkcí do vašich projektů, což ji činí ideální pro aplikace v rámci Internetu věcí (IoT).

Klíčové vlastnosti

• Výkonný mikrokontrolér: Vybaven Tensilica L106 ultra nízkoenergetickým 32bitovým mikrokontrolérem, podporujícím frekvence 80MHz a 160MHz.
• Podpora RTOS: Deska podporuje operační systém v reálném čase (RTOS), což zlepšuje schopnosti multitaskingu.
• Všestranné připojení: Disponuje 11 I/O porty (z nichž 4 lze použít jako PWM výstupy) pracujícími na 3,3V, včetně analogového vstupního rozhraní pro různé aplikace.
• Flexibilní možnosti napájení: Lze napájet přes USB nebo externí zdroj napájení (DC 7-12V), což nabízí flexibilitu v nastavení projektů.

Technické detaily

• Mikrokontrolér: ESP8266-12F
• Provozní napětí: 3V3
• Doporučené vstupní napětí: DC 7-12V
• Digitální I/O piny: 8 (GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14, GPIO15, GPIO16)
• Analogové vstupní piny: 1 (A0)
• Maximální proud výstupu IO: 12 mA
• Hlavní frekvence podporuje 80 MHz a 160 MHz
• LED_BUILTIN: GPIO 14
• Obsahuje externí napájecí konektor (DC 7-12V)
• Rozměry: 54mm*56mm*15mm

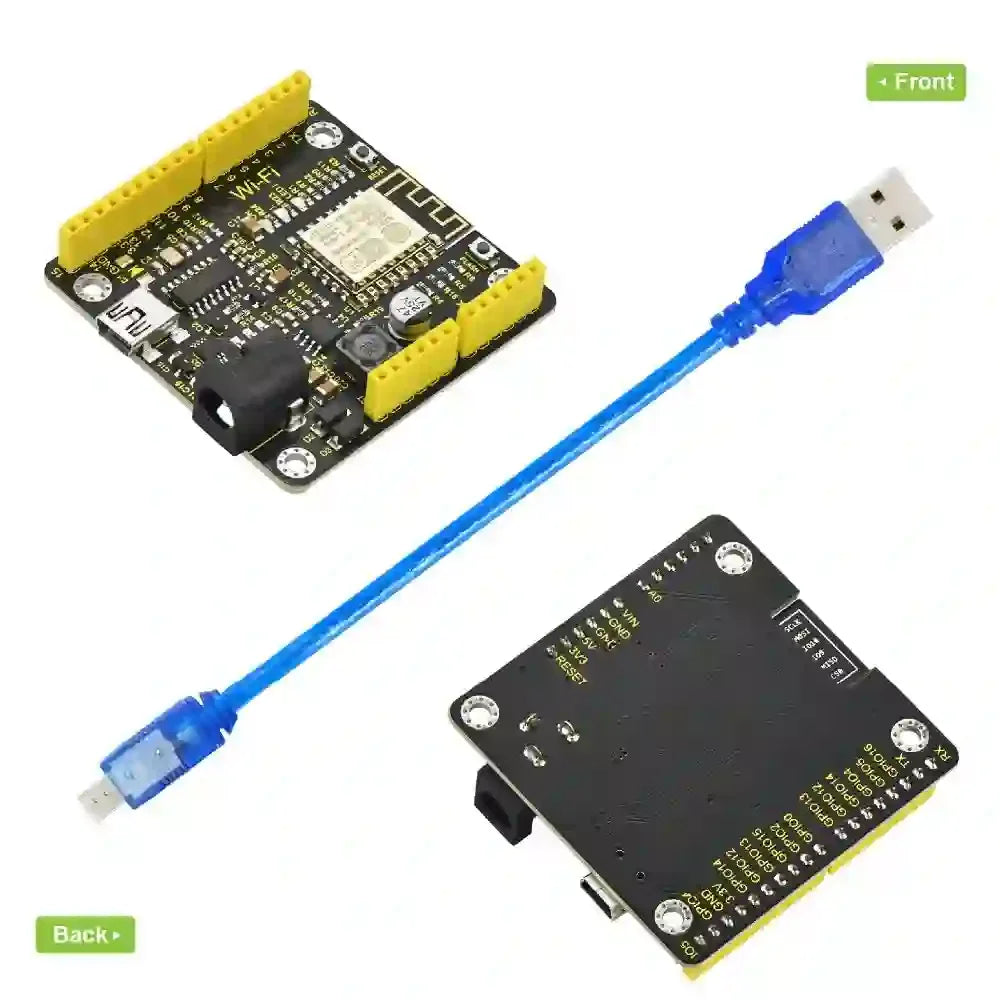

Pohled zezadu:

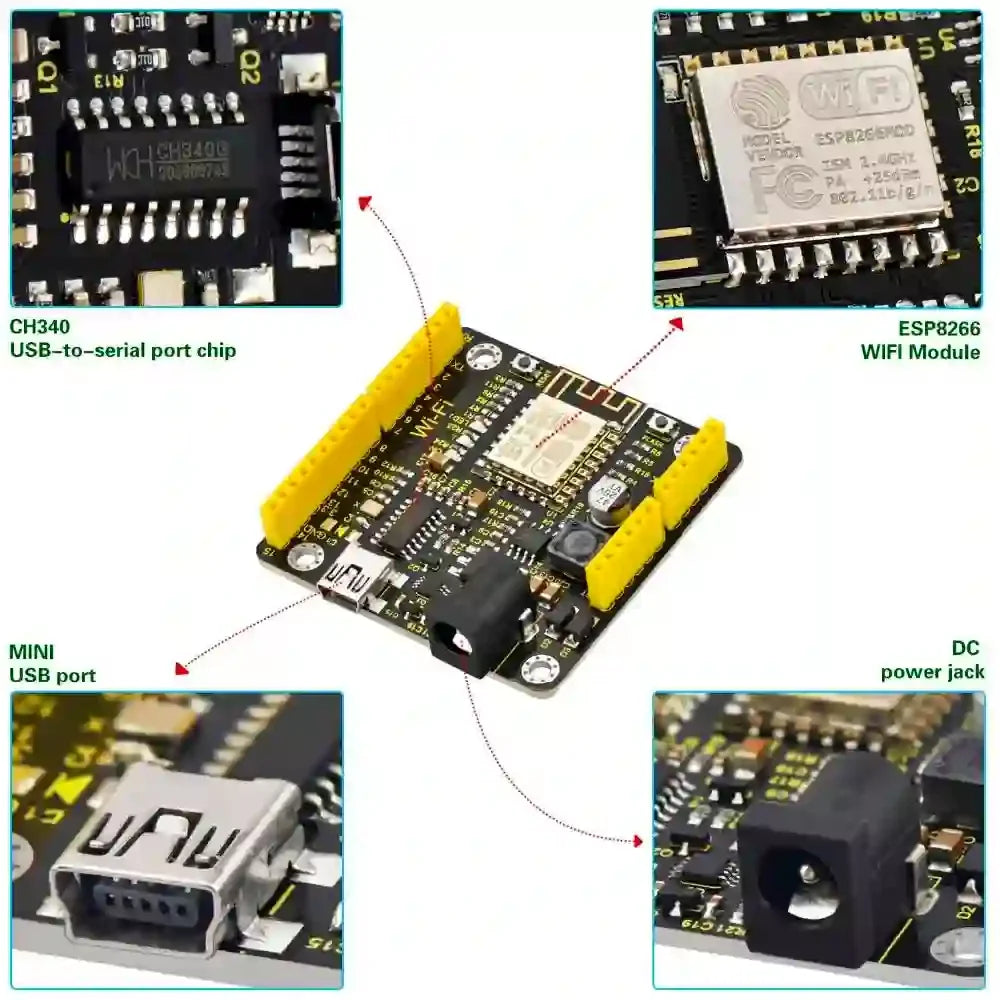

Prvky a rozhraní

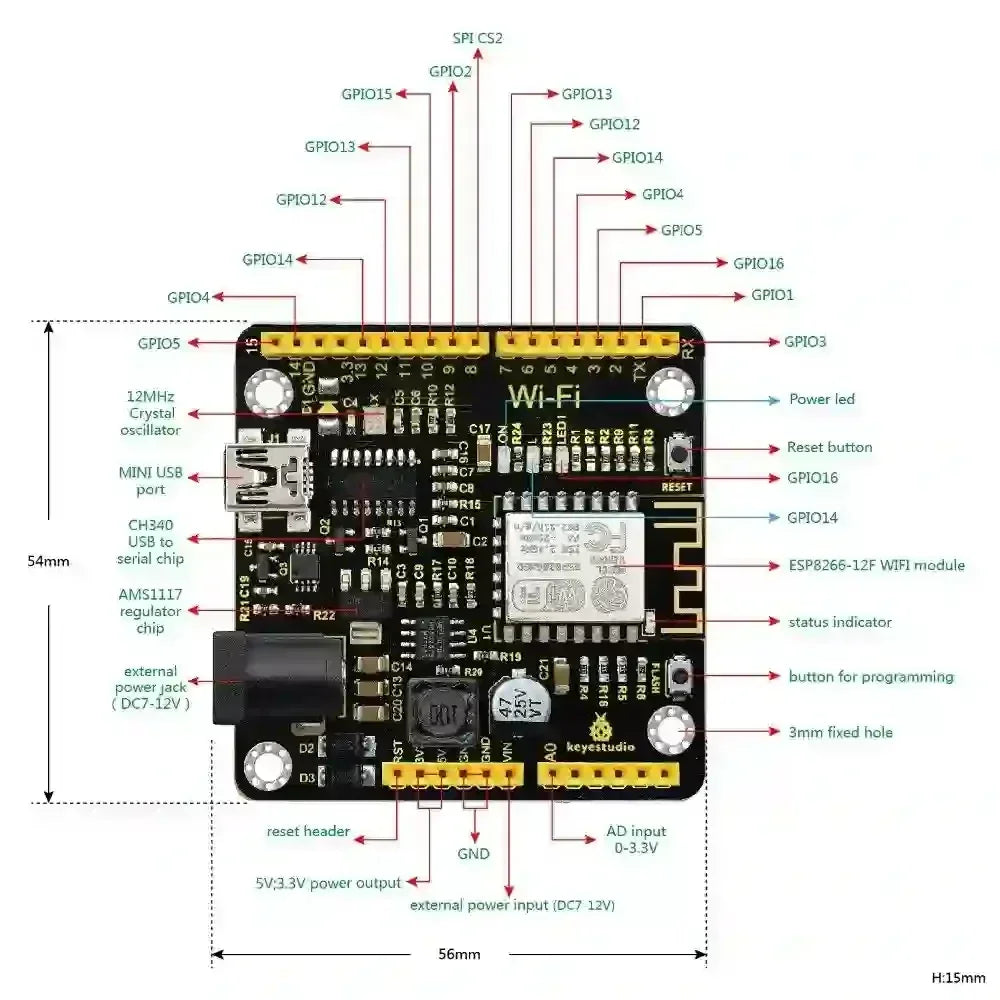

Zde je vysvětlení, co dělá každý prvek a rozhraní desky:

Specializované funkce některých pinů

• Sériová komunikace: ' GPIO3 (RX) a GPIO1 (TX).
• PWM rozhraní (pulzně šířková modulace): GPIO 4, GPIO 12, GPIO 14, GPIO 15.
• SPI komunikační porty: GPIO6（CLK), GPIO7(MISO), GPIO8(MOSI), GPIO9(HD), GPIO10(WP), GPIO1(CS1), GPIO0(CS2)
• IIC komunikace: GPIO2(SDA); GPIO14(SCL)
• IR dálkové ovládání rozhraní: GPIO5(IR RX); GPIO14(IR TX)

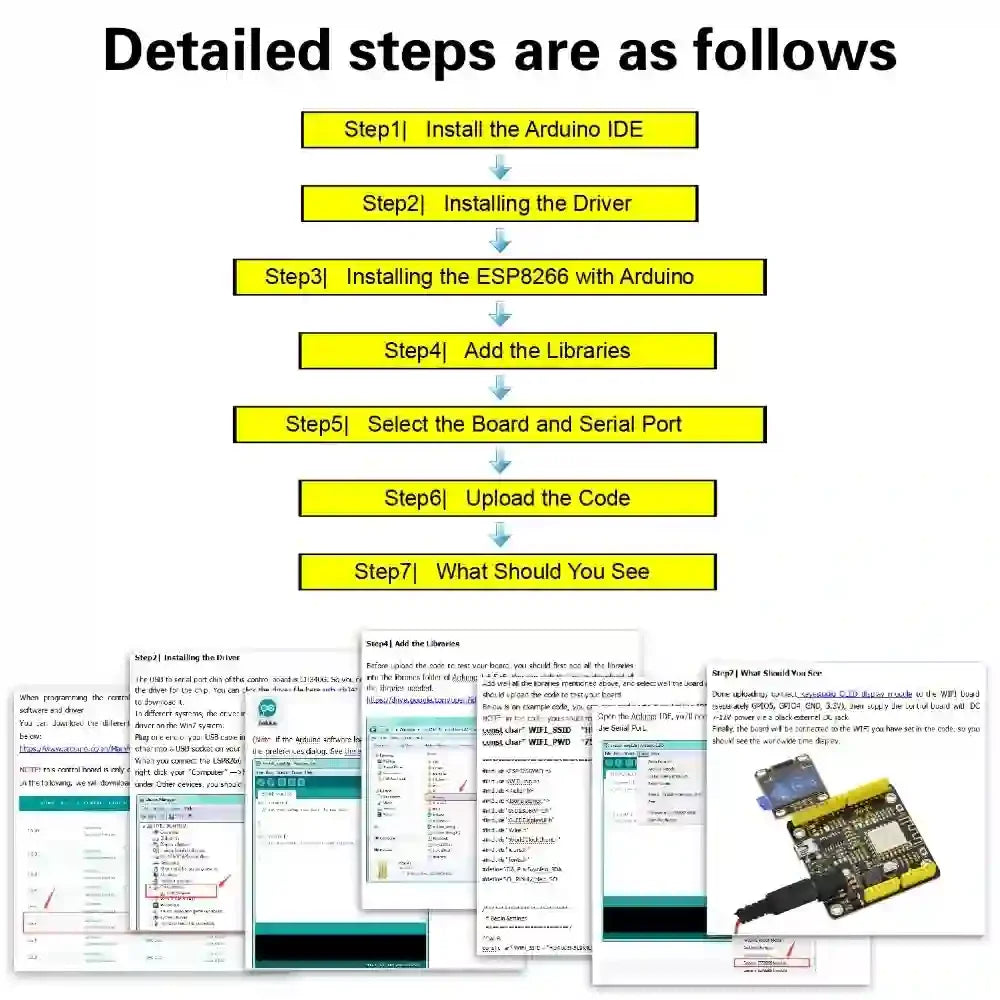

Podrobné způsoby použití jsou následující:

Krok 1| Nainstalujte Arduino IDE

Při programování řídicí desky byste měli nejprve nainstalovat Arduino software a ovladač.
Různé verze pro různé systémy můžete stáhnout z následujícího odkazu:
https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x

POZNÁMKA: tato řídicí deska je kompatibilní pouze s verzí Arduino 1.6.5 nebo novější.
Níže stáhneme verzi Arduino 1.6.5.

Na této stránce pro Windows jsou dvě možnosti. Jedna je verze pro Windows, druhá je Windows Installer.
Pro Windows Installer můžete stáhnout instalační soubor, v tomto případě je potřeba nainstalovat Arduino IDE.

Pro jednoduchou verzi pro Windows můžete software stáhnout přímo, není potřeba instalace, po rozbalení souboru můžete software ihned používat.
Dále klikneme na Windows, zobrazí se rozhraní níže.

Klikněte na POUZE STÁHNOUT. Když je ZIP soubor úspěšně stažen do vašeho počítače, můžete jej přímo rozbalit. Otevřete složku Arduino-1.6.5-r5, měli byste ji vidět takto.

Klikněte na ikonu softwaru ARDUINO pro jeho otevření. Toto je vaše Arduino.

Krok 2| Instalace ovladače

Čip USB na sériový port této řídicí desky je CH340G. Proto je potřeba nainstalovat ovladač pro tento čip. Můžete kliknout na ovladač zde usb_ch341_3.1.2009.06 pro jeho stažení.
V různých systémech je instalace ovladače podobná. Zde začneme instalovat ovladač na systému Win7.
Zapojte jeden konec USB kabelu do desky Keyestudio ESP8266 WI-FI a druhý konec do USB zásuvky na vašem počítači.
Když poprvé připojíte desku ESP8266 WI-FI k počítači, klikněte pravým tlačítkem na „Počítač“ —> „Vlastnosti“ —> klikněte na „Správce zařízení“, pod položkou Ostatní zařízení byste měli vidět „USB2.0-Serial“.

Poté klikněte pravým tlačítkem na zařízení a vyberte horní možnost v menu (Aktualizovat software ovladače...), jak je znázorněno na obrázku níže.

Poté budete vyzváni k volbě „Automaticky vyhledat aktualizovaný ovladač“ nebo „Procházet můj počítač pro ovladač“. Zobrazeno níže. Na této stránce vyberte „Procházet můj počítač pro ovladač“.

Poté vyberte možnost procházet a přejděte do složky „drivers“ instalace usb-ch341.

Jakmile je software nainstalován, zobrazí se potvrzovací zpráva. Instalace dokončena, klikněte na „Zavřít“.

Dosud je ovladač správně nainstalován. Poté můžete kliknout pravým tlačítkem na „Počítač“ —> „Vlastnosti“ —> „Správce zařízení“, měli byste vidět zařízení jako na obrázku níže.

Krok 3| Instalace ESP8266 s Arduino

Dvojklikem na ikonu staženého softwaru Arduino se zobrazí rozhraní, jak je ukázáno níže.

(Poznámka: pokud se software Arduino načte v nesprávném jazyce, můžete jej změnit v dialogu nastavení. Podrobnosti najdete na stránce prostředí.)


Funkce každého tlačítka na panelu nástrojů jsou uvedeny níže:

Ověřit/Sestavit	Zkontrolujte kód na chyby
Nahrát	Nahrajte aktuální Sketch do Arduino
Nový	Vytvořit nový prázdný Sketch
Otevřít	Zobrazit seznam Sketchů
Uložit	Uložit aktuální Sketch
Sériový monitor	Zobrazit sériová data odesílaná z Arduina

Nejprve zapojte jeden konec USB kabelu do desky Keyestudio ESP8266 WI-FI a druhý do USB zásuvky na vašem počítači.


Poté otevřete Arduino IDE, klikněte na „Soubor“ a vyberte „Předvolby“.

Zobrazí se vyskakovací rozhraní níže. Najděte „Další URL správce desek“, zkopírujte a vložte odkaz: http://arduino.esp8266.com/stable/package_esp8266com_index.json a poté klikněte na OK.


Poté klikněte na „Nástroje“, u „Deska“ vstupte do Správce desek, který automaticky stáhne příslušný soubor. Ukázáno níže.




Dokončeno stahování příslušného souboru, objeví se níže uvedené okno. Poté zadejte 8266 do prázdného pole a klikněte na Instalovat.




Instalace dokončena, klikněte na Zavřít, poté klikněte na „Nástroje“, u „Deska“ byste měli vidět Generic ESP8266 Module. Zobrazeno níže.

Krok4| Přidat knihovny

Před nahráním kódu pro otestování vaší desky byste měli nejprve přidat všechny knihovny do složky knihoven Arduino-1.6.5-r5. Můžete kliknout na odkaz pro stažení všech potřebných knihoven.
https://drive.google.com/open?id=11mTs_DbCIx-PQHPjfZOAekBZ7IL8al3D

Krok5| Vyberte desku a sériový port

Otevřete Arduino IDE, budete muset kliknout na „Nástroje“, poté vybrat desku a sériový port.

Můžete zkontrolovat sériový port ve Správci zařízení vašeho počítače.

Níže jsou kompletní nastavení, na která byste se měli odkazovat:

Klikněte na POUZE STÁHNOUT. Když je ZIP soubor úspěšně stažen do vašeho počítače, můžete jej přímo rozbalit. Otevřete složku Arduino-1.6.5-r5, měli byste ji vidět takto.

Klikněte na ikonu softwaru ARDUINO pro jeho otevření. Toto je vaše Arduino.

Krok 2| Instalace ovladače

Čip USB na sériový port této řídicí desky je CH340G. Proto je potřeba nainstalovat ovladač pro tento čip. Můžete kliknout na ovladač zde usb_ch341_3.1.2009.06 pro jeho stažení.
V různých systémech je instalace ovladače podobná. Zde začneme instalovat ovladač na systému Win7.
Zapojte jeden konec USB kabelu do desky Keyestudio ESP8266 WI-FI a druhý konec do USB zásuvky na vašem počítači.
Když poprvé připojíte desku ESP8266 WI-FI k počítači, klikněte pravým tlačítkem na „Počítač“ —> „Vlastnosti“ —> klikněte na „Správce zařízení“, pod položkou Ostatní zařízení byste měli vidět „USB2.0-Serial“.
Poté klikněte pravým tlačítkem na zařízení a vyberte horní možnost v menu (Aktualizovat software ovladače...), jak je znázorněno na obrázku níže.
Poté budete vyzváni k volbě „Automaticky vyhledat aktualizovaný ovladač“ nebo „Procházet můj počítač pro ovladač“. Zobrazeno níže. Na této stránce vyberte „Procházet můj počítač pro ovladač“.
Poté vyberte možnost procházet a přejděte do složky „drivers“ instalace usb-ch341.
Jakmile je software nainstalován, zobrazí se potvrzovací zpráva. Instalace dokončena, klikněte na „Zavřít“.
Dosud je ovladač správně nainstalován. Poté můžete kliknout pravým tlačítkem na „Počítač“ —> „Vlastnosti“ —> „Správce zařízení“, měli byste vidět zařízení jako na obrázku níže.

Krok 3| Instalace ESP8266 s Arduino

Dvojklikem na ikonu staženého softwaru Arduino se zobrazí rozhraní, jak je ukázáno níže.

(Poznámka: pokud se software Arduino načte v nesprávném jazyce, můžete jej změnit v dialogu nastavení.
Funkce každého tlačítka na panelu nástrojů jsou uvedeny níže:

Ověřit/Sestavit	Zkontrolujte kód na chyby
Nahrát	Nahrajte aktuální Sketch do Arduino
Nový	Vytvořit nový prázdný Sketch
Otevřít	Zobrazit seznam Sketchů
Uložit	Uložit aktuální Sketch
Sériový monitor	Zobrazit sériová data odesílaná z Arduina

Nejprve zapojte jeden konec USB kabelu do desky Keyestudio ESP8266 WI-FI a druhý do USB zásuvky na vašem počítači.

Poté otevřete Arduino IDE, klikněte na „Soubor“ a vyberte „Předvolby“.
Zobrazí se následující vyskakovací rozhraní. Viz „Další URL Správce desek“, zkopírujte a vložte odkaz: http://arduino.esp8266.com/stable/package_esp8266com_index.json a poté klikněte na OK.
Poté klikněte na „Nástroje“, u „Deska“ vstupte do Správce desek, který automaticky stáhne příslušný soubor. Ukázáno níže.



Dokončeno stahování příslušného souboru, objeví se níže uvedené okno. Poté zadejte 8266 do prázdného pole a klikněte na Instalovat.


Instalace dokončena, klikněte na Zavřít, poté klikněte na „Nástroje“, u „Deska“ byste měli vidět Generic ESP8266 Module. Zobrazeno níže.

Krok4| Přidat knihovny

Před nahráním kódu pro otestování vaší desky byste měli nejprve přidat všechny knihovny do složky knihoven Arduino-1.6.5-r5. Můžete kliknout na odkaz pro stažení všech potřebných knihoven.
https://drive.google.com/open?id=11mTs_DbCIx-PQHPjfZOAekBZ7IL8al3D

Krok5| Vyberte desku a sériový port

Otevřete Arduino IDE, budete muset kliknout na „Nástroje“, poté vybrat desku a sériový port.
Můžete zkontrolovat sériový port ve Správci zařízení vašeho počítače.


Níže jsou kompletní nastavení, na která byste se měli odkazovat:

Krok6| Nahrát kód

Přidejte všechny výše zmíněné knihovny a správně vyberte desku a port, měli byste nahrát kód pro otestování vaší desky.
Níže je ukázkový kód, který můžete zkopírovat a vložit do Arduino IDE. Nebo stáhněte kód zde

void setup() {
  Serial.begin(115200);

  // Nastavte WiFi do režimu stanice a odpojte se od AP, pokud bylo dříve připojeno
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);

  Serial.println("Nastavení dokončeno");

}

void loop() {
  Serial.println("spuštění skenování");

  // WiFi.scanNetworks vrátí počet nalezených sítí
  int n = WiFi.scanNetworks();
  Serial.println("skenování dokončeno");
  if (n == 0)
    Serial.println("nenalezeny žádné sítě");
  else
  {
    Serial.print(n);
    Serial.println(" sítí nalezeno");
    for (int i = 0; i < n; ++i)
    {
      // Vytiskněte SSID a RSSI pro každou nalezenou síť
      Serial.print(i + 1);
      Serial.print(": ");
      Serial.print(WiFi.SSID(i));
      Serial.print(" (");
      Serial.print(WiFi.RSSI(i));
      Serial.print(")");
      Serial.println((WiFi.encryptionType(i) == ENC_TYPE_NONE)?" ":"*");
      delay(10);
    }
  }
  Serial.println("");

  // Počkejte chvíli před dalším skenováním
  delay(5000);
}

Po zkopírování a vložení kódu do IDE klikněte na tlačítko kompilace, pokud je kompilace úspěšná, v stavovém řádku se zobrazí zpráva "Kompilace dokončena." Poté klikněte na tlačítko „Nahrát“, pokud je nahrání úspěšné, v stavovém řádku se zobrazí zpráva "Nahrávání dokončeno."

Krok7| Co byste měli vidět

Nahrání kódu dokončeno, otevřete sériový monitor a nastavte přenosovou rychlost na 115200, může vyhledat názvy Wi-Fi sítí v okolí.

Aplikace

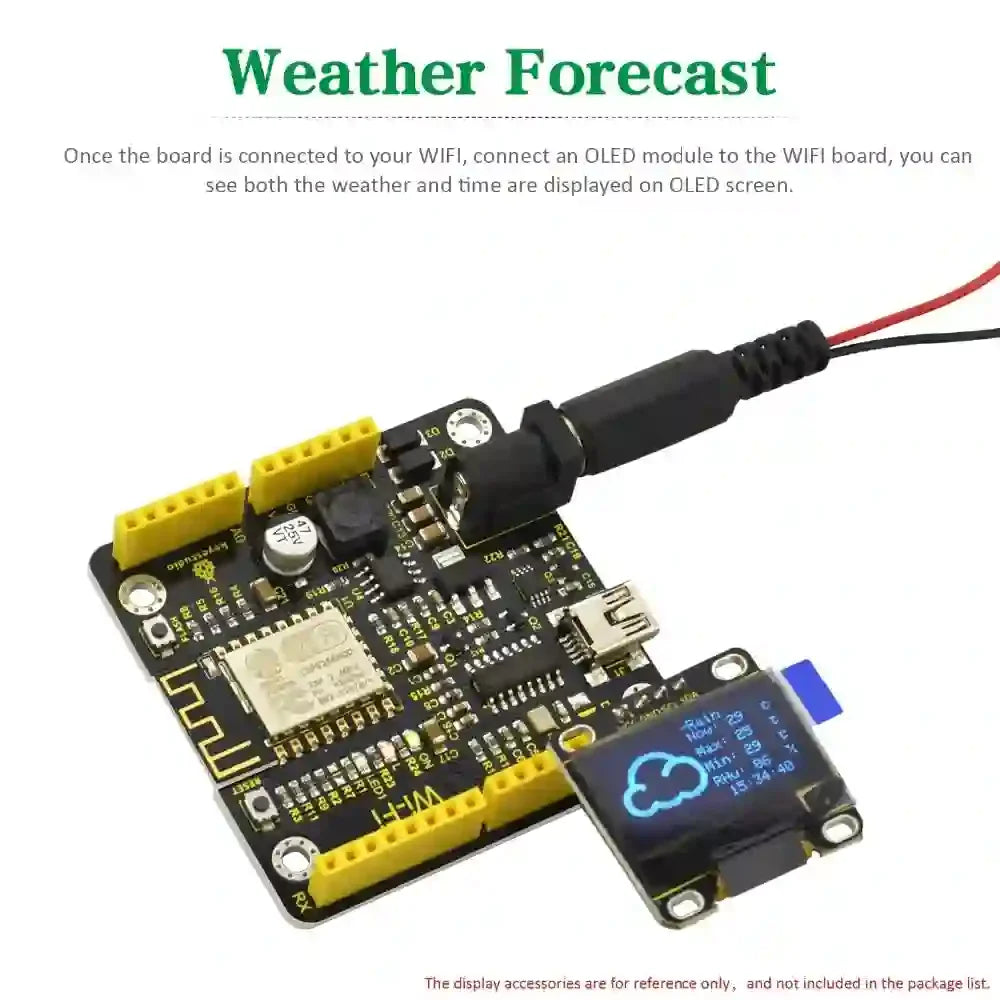

• IoT řešení: Ideální pro vytváření připojených zařízení komunikujících přes internet.
• Domácí automatizace: Ideální pro vytváření chytrých domácích systémů k automatizaci spotřebičů a zlepšení energetické účinnosti.
• Nositelná technologie: Vhodné pro vývoj nositelných zařízení vyžadujících bezdrátové připojení.
• Vzdělávání: Vynikající pro výuku studentů o mikrokontrolérech a bezdrátové komunikaci v elektronice.

Seznam balení

• Keyestudio ESP8266 WI-FI vývojová deska * 1
• USB kabel * 1

The keyestudio ESP8266 Wi-Fi Development Board je zásadním doplňkem pro nadšence i profesionály, kteří chtějí vylepšit své projekty spolehlivým Wi-Fi připojením.
