HELTEC WiFi HaLow modul 902-928MHz 32,5Mbps 1-2KM

HELTEC WiFi HaLow modul 902-928MHz 32,5Mbps 1-2KM

19,95 €

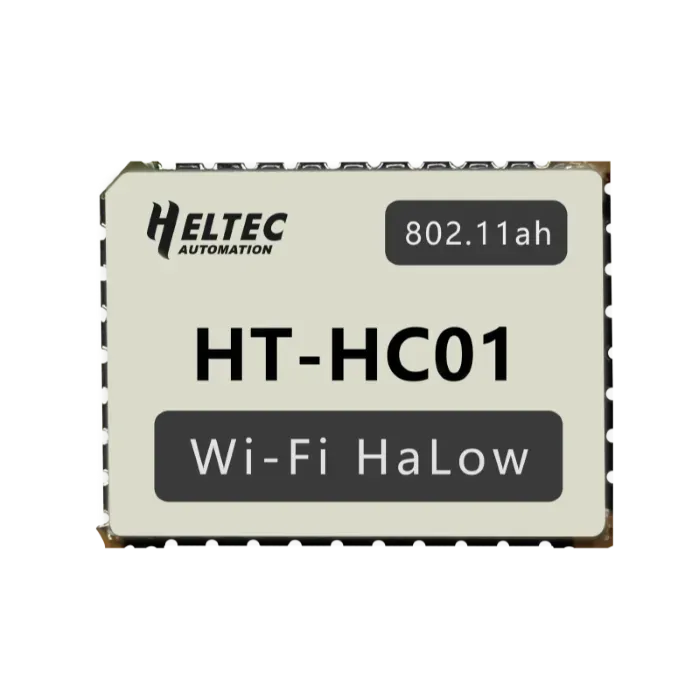

HT-HC01 je kompaktní, vysoce výkonný Wi-Fi HaLow modul navržený pro dlouhodosahové, nízkoenergetické IoT aplikace. Pracuje v pásmu 902–928 MHz sub-1 GHz a je v souladu s normou IEEE 802.11ah, přičemž poskytuje datové rychlosti až 32,5 Mbps @ 8 MHz a podporuje přenosové vzdálenosti 1–2 km. Díky malému LLC pouzdru s 38 vývody se snadno integruje do různých PCB. Modul obsahuje ultradlouhý PA, vysoce lineární LNA, T/R přepínač a 32 MHz krystalový oscilátor, což zjednodušuje Wi-Fi HaLow konektivitu pro externí hostitele. Jeho nízkoenergetický design podporuje režimy hibernace a je ideální pro zařízení napájená z baterie, čímž prodlužuje životnost baterie. S rozhraními jako SDIO 2.0 a UART a integrovaným DC-DC měničem podporujícím 3,0V až 3,6V je HT-HC01 univerzálním řešením pro aplikace v chytrých domácnostech, průmyslové automatizaci, sledování majetku a dalších oblastech.

Hlavní vlastnosti


  • Dlouhý dosah přenosu, až 1 km a dále v rámci viditelné vzdálenosti.
  • Možnosti šířky kanálu 1/2/4/8 MHz.
  • Podpora frekvenčních pásem Sub-1 GHz, frekvenční rozsah: 902~928 MHz.
  • Maximální výstupní výkon: 21 dBm.
  • Režim hibernace (interní / externí probuzení).
  • 802.11ah OFDM PHY podporující certifikaci WFA HaLow.
  • 802.11ah MAC podporující certifikaci WFA HaLow.
  • Vysoká přenosová rychlost, maximální rychlost dat jednoho proudu 32,5 Mbps při 8 MHz nebo 15 Mbps při 4 MHz kanálu.
  • Široké spektrum bezpečnostních funkcí.
  • Podpora různých možností rozhraní, včetně SDIO 2.0, 2* UART.
  • Design s otvorem pro razítko 1,27 mm, snadná integrace.
  • Integrovaný DC-DC měnič podporující napájení od 3.0V do 3.6V.

Specifikace

Parametry Popis
Hlavní čip MM6108IQ
Napájení 3.0~3.6V
Standard HaLow IEEE 802.11ah
Šířka pásma 1/2/4/8MHz
Rozhraní 38 pinů hlavičky
Pinový balíček LLC
Provozní teplota -40 ~ 85℃
Provozní vlhkost 10%～90%, bez kondenzace
Rozměry 18,5*14*26mm
Rychlost přenosu dat 32,5 Mbps @ 8 MHz
Displej vestavěný 1,14palcový TFT-LCD displej

Aplikace

Wi-Fi HaLow může bezproblémově integrovat s tradičními Wi-Fi nebo Ethernet sítěmi a je vhodný pro většinu IoT scénářů, zejména těch vyžadujících dlouhý dosah a vysokorychlostní přenos.

  • Chytrý domov a město
  • Průmyslové automatizační řízení
  • Správa a sledování majetku
  • WiFi-HaLow brána a senzory blízkosti
  • Aktualizace informací starého zařízení
  • Rozšíření a propojení Wi-Fi/Ethernet/Wi-Fi_HaLow
  • Přístup k internetu na venkově a výstavba LAN
  • Vývoj zařízení WiFi HaLow
  • Vzdálené monitorování kamer a pokrytí slepých míst v síti
  • Digitální transformace starého vybavení

Popis

Mapa pinů

Vysoké světlo

LLC zapouzdření

  • malá velikost a bohaté piny, může být velmi pohodlné integrovat do různých PCB
  • zjednodušení připojení Wi-Fi HaLow k externím hostitelům pro aplikace

Dlouhý dosah přenosu

  • až 1 km nebo dále v rámci viditelné vzdálenosti
  • Vysoká datová rychlost, maximální datová rychlost jednoho proudu 32,5 Mbps při 8 MHz nebo 15 Mbps při 4 MHz kanálu

výkonný hardware

  • Podpora různých možností rozhraní, včetně SDIO 2.0, 2* UART
  • Integrovaný DC-DC měnič podporující napájení od 3,0V do 3,6V

Rozměry


Často kladené otázky

  1. Hostitel by měl podporovat SDIO v2.0 s rychlostí hodin SDIO až 50 MHz. Pomalejší rychlosti hodin ovlivní maximální dosažitelnou propustnost.
  2. Minimálně jsou potřeba 2 x GPIO jako CMOS výstup pro řízení signálů RESET a WAKE. Pokud je použito úsporné napájení, je potřeba třetí GPIO nastavený jako CMOS vstup pro příjem signálu BUSY z modulu.
  3. Datové a příkazové linky SDIO by měly být přitaženy nahoru rezistory 10k-100k podle specifikace SDIO 2.0.

Při výběru CPU hostitele pro rozhraní přes SPI k modulu MM6108-MF08551 zvažte následující doporučení pro dosažení nejlepší propustnosti:

  • Hostitel by měl podporovat přerušení spouštěná úrovní.
  • Hostitel by měl podporovat režim SPI s plným duplexem.
  • Hostitel by měl podporovat transakce s DMA na sběrnici SPI.

Všechny nepoužité digitální IO piny musí být přitaženy nahoru nebo dolů, aby se zajistilo, že nebudou plavat. Pokud tak neučiníte, dojde k vyššímu úniku proudu na napájení VDDIO.

[Docs] & [Resource]


Balicí seznam

Výchozí balicí seznam bez výběru příslušenství je následující:

Položka Množství
Modul HC01 x1
