HELTEC ESP32S3 1.9 palce SX1262 LoRa Meshtastic LoRaWAN 868Mhz

HELTEC ESP32S3 1.9 palce SX1262 LoRa Meshtastic LoRaWAN 868Mhz

€20,95

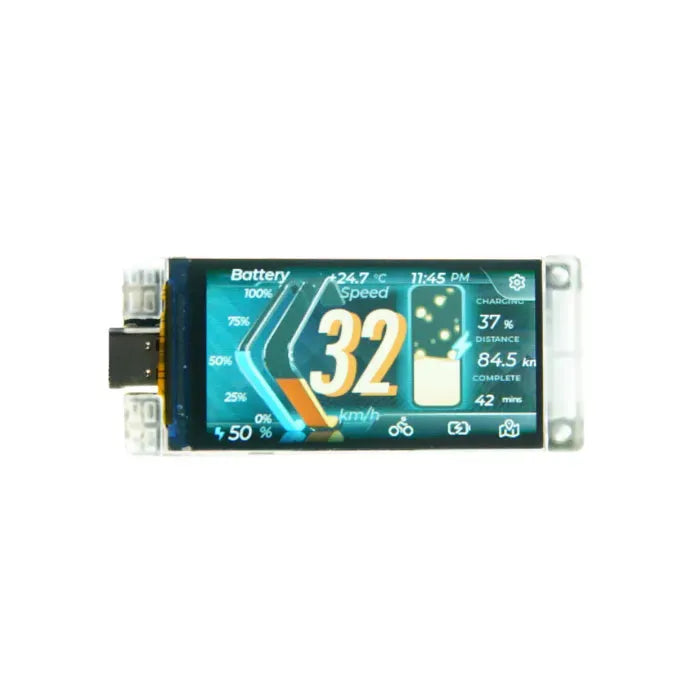

HELTEC Vision Master T190 (HT‑VMT190) ⚙️ je všestranná vývojová sada poháněná ESP32‑S3 🧠 s volitelným LoRa modulem 📡. Disponuje 1,9palcovým TFT‑LCD displejem 📺 s rozlišením 170 (RGB) × 320 pixelů, schopným zobrazit až 262k barev 🌈 pro ostré a živé vizuály.

S přiloženými ukázkovými programy 💻 a vývojovými nástroji 🛠️ mohou uživatelé snadno ovládat displej přes Bluetooth 📶, Wi‑Fi 🌐 nebo LoRa 📡. Sada je ideální pro začátečnické programování 🚀 a plně podporuje open-source projekty jako Meshtastic 🌍, což z ní činí vynikající volbu jak pro učení 📘, tak pro prototypování 🔧.


Funkce

  • ⚡ Vysoce výkonný MCU: ESP32-S3R8 s Wi-Fi + Bluetooth Low Energy (BLE)

  • 📡 Volitelný LoRa modul: Kompatibilní s Meshtastic pro komunikaci na dlouhé vzdálenosti

  • 🔋 Ultra-nízká spotřeba energie: Pouze 18 μA v režimu hlubokého spánku

  • 🔌 Chytré řízení napájení:

    • Na palubě SH1.25-2 bateriové rozhraní

    • Integrovaný systém správy lithiové baterie (nabíjení/vybíjení, ochrana proti přebití, detekce napájení)

    • Automatické přepínání USB/baterie pro plynulé používání

🔹 Displej & rozhraní

  • 🖥️ 1,9palcový TFT-LCD displej s 170 (RGB) × 320 rozlišením, až 262 tisíc barev

  • 🔗 SH2.0-4P rozhraní senzoru, kompatibilní s QuickLink sérií senzorů

🔹 Podmínky prostředí

  • 📦 Skladování: -30℃ ~ 70℃, ≤45% RH

  • 🌡️ Optimální provoz: -20℃ ~ 60℃, 55±10% RH

🔹 Vývoj & kompatibilita

  • 💻 Kompatibilní s Arduino s připravenými frameworky & knihovnami pro rychlé prototypování


Specifikace

Parametry Popis
Master Chip ESP32-S3R8
LoRa Node Chip SX1262
Frekvence 470~510MHz,
863~928MHz
Maximální vysílací výkon 21±1dBm
Maximální citlivost příjmu -136dBm@SF12 BW=125KHz
Wi-Fi 802.11 b/g/n, až 150Mbps
Bluetooth Bluetooth LE: Bluetooth 5, Bluetooth mesh
Hardware Resource 7*ADC_1, 6*ADC_2, 11*Touch, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. Atd.
Paměť 384KB ROM;
512KB SRAM;
16KB RTC SRAM;
16MB SiP Flash
Rozhraní Type-C USB;
Rozhraní pro 2*1,25 lithium baterie;
LoRa ANT(IPEX1.0);
Wi-Fi ANT(IPEX1.0);
2*12*2.54 pinový header;
Senzorové rozhraní SH1.0-4P.
Baterie Napájení a nabíjení lithiovou baterií 3,3~4,2V.
Provozní teplota -20 ~ 70 ℃
Rozměry 60*25.4*10.19mm
Displej Vestavěný 1,9palcový TFT-LCD displej


Popis

Pinová mapa


Rozměr

Vysoký jas

Modul LoRa je volitelný

Moduly LoRa jsou volitelné a mohou výrazně snížit náklady, pokud nepotřebujete modul LoRa.



Vysoce rozšiřitelný

Vision Master T190 má bohatou sadu pinů a hardwarových zdrojů, které vám umožní široké rozšíření. Rozhraní SH1.0-4P lze přímo připojit k senzorům řady QuickLink.

Plastová podpůrná deska

Mezi PCB a frekvencí displeje je instalována průhledná plastová podpůrná platforma, která může chránit elektronické součástky na desce a zlepšit funkci odvodu tepla desky.

Modul LoRa je volitelný

Moduly LoRa jsou volitelné a mohou výrazně snížit náklady, pokud nepotřebujete modul LoRa.



Vysoce rozšiřitelný

Vision Master T190 má bohatou sadu pinů a hardwarových zdrojů, které vám umožní široké rozšíření. Rozhraní SH1.0-4P lze přímo připojit k senzorům řady QuickLink.




[Docs] & [Resource]


Balicí seznam

Výchozí balicí seznam bez výběru příslušenství je následující:

Položka Množství
HT-VMT190 x1
LoRa anténa (k dispozici při výběru LoRa) x1
SH1.25-2P Battery Connector x1
Připojovací kabel senzoru x1
2.54 *13 Header Pin x2
