Gravity: UART optický vysílač a přijímač modul
Gravity: UART optický vysílač a přijímač modul
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

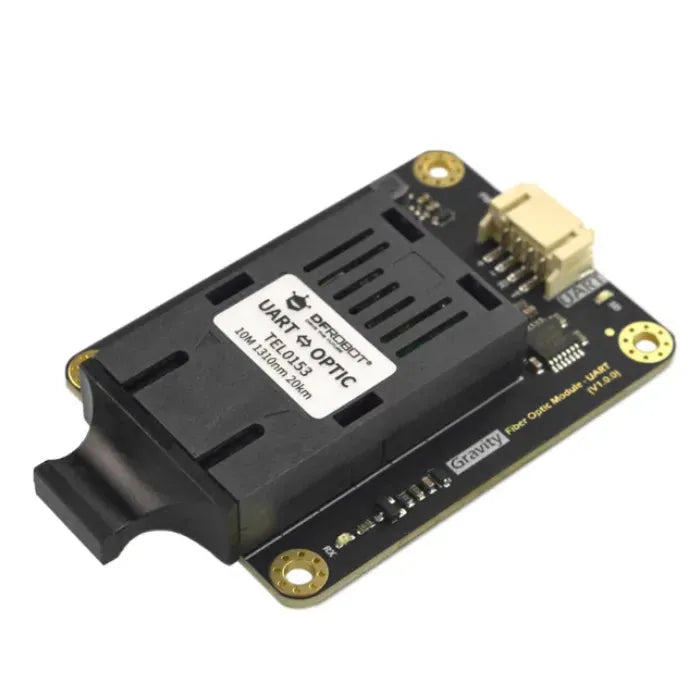

Unaveni z používání objemných stíněných kroucených párů pro dálkovou komunikaci, jen abyste snížili přenosovou rychlost pro udržení stability? Přechod na Gravity: UART Fiber Optic Transceiver Module od DFRobot a užijte si rychlý, bezrušivý a dlouhý přenos dat.
Navržen s úplnou elektrickou izolací, tento modul zabraňuje elektromagnetickému rušení a zajišťuje stabilní komunikaci až do 10 km. Podporuje přenosové rychlosti až 2 000 000 baudů a pracuje plynule na plné rychlosti bez ohledu na vzdálenost. Díky ochraně proti blesku a kompatibilitě s sdíleným kabelovým vedením je tento modul ideální pro náročné prostředí. Můžete také vytvářet hvězdicové sítě typu jeden-k-mnoha pomocí pasivních optických splitterů.
Projekty
Projekt 1. Jak funguje protokol UART - Gravity: UART Fiber Optic Transceiver Module
Úvod:
V tomto videu budeme mluvit o protokolu UART. Používáme Gravity: UART Fiber Optic Transceiver Module, který pracuje rychlostí 2000000 baudů na vzdálenost až 10 km, k vytvoření meteorologické stanice.
Vytvořte meteorologickou stanici pomocí environmentálního senzoru
Projekt 2. Vytvořte meteorologickou stanici pomocí environmentálního senzoru
Úvod:
Nicméně měří teplotu pouze v relativně širokém rozsahu. Někdy potřebujeme environmentální parametry na konkrétním místě, jako je rybník, skleník, otevřené pole atd. Zde chci znát přesné teploty během dne na své terase. Rozhodl jsem se tedy vytvořit meteorologickou stanici, která bude poskytovat data v reálném čase, která potřebuji.
Klíčové vlastnosti
-
Úplná elektrická izolace k zabránění elektromagnetickému rušení
-
Podporuje datovou rychlost až 2 000 000 baudů
-
Komunikační vzdálenost až 10 km pomocí jednomódového vlákna
-
SC optické rozhraní s provozní vlnovou délkou 1310nm
-
Obsahuje ochranu proti blesku, ideální pro průmyslové aplikace
-
Kompatibilní s 3,3V nebo 5V signálovými systémy
-
Vhodné pro optickou komunikaci a hvězdicové sítě typu jeden-k-mnoha
-
Kompaktní a cenově efektivní alternativa k tradičnímu stíněnému kroucenému páru
Specifikace
-
Napájecí napětí: 3,3V až 5V
-
Signálové napětí: 3,3V až 5V
-
Maximální přenosová rychlost: 2,000,000
-
Komunikační vzdálenost: Až 10 km
-
Provozní vlnová délka: 1310nm
-
Typ optického vlákna: Jednovidové
-
Rozhraní: SC optické vlákno
-
Provozní teplota: 0℃ až 70℃
Rozhraní a indikátory
-
Gravity: UART konektor – Připojuje se k MCU nebo senzoru
-
PWR LED – Indikátor napájení (svítí při zapnutí)
-
SD LED – Indikuje přerušení vlákna
-
TX LED – Bliká při vysílání optického signálu
-
RX LED – Bliká při příjmu optického signálu
-
SC optické rozhraní – Připojuje se k SC optickému kabelu
Poznámka: LED SD nezjišťuje všechny přerušení vlákna nebo nestabilní přenosy. Pro přesnou diagnostiku použijte nástroje jako červené pero nebo optický měřič výkonu.
Typický aplikační diagram
Připojte jeden vysílač k vašemu MCU a druhý k senzoru nebo druhému MCU pomocí jednovidového optického kabelu. UART konektory umožňují jednoduché propojení s většinou standardních mikrokontrolérů.
