Gravitace: Izolátor analogového signálu

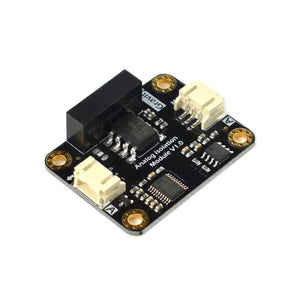

Gravity: Izolátor analogového signálu je modul typu plug-and-play, který poskytuje elektrickou izolaci mezi analogovými senzory a mikrokontroléry, zajišťující přesná a bezrušivá měření. Disponuje vestavěným 5V izolačním napájením, takže není potřeba žádné externí napájení — což zjednodušuje a zpřehledňuje nastavení vašeho projektu.
Ideální pro pH senzory, senzory vodivosti a jakoukoli aplikaci, kde více analogových senzorů sdílí zdroj napájení.
Klíčové vlastnosti
-
Vestavěný izolovaný napájecí zdroj 5V
-
Zabraňuje rušení mezi více analogovými senzory
-
Navrženo pro analogové senzory DFRobot s 3 piny, není potřeba pájení
-
1:1 poměr přenosu signálu pro minimální zkreslení signálu
-
Plug-and-play provoz—není potřeba měnit kód
Aplikace
-
Víceparametrové systémy monitorování kvality vody
-
Prevence překrývání signálů v prostředích s mnoha senzory
-
Zajištění stabilního výstupu v environmentálních nebo průmyslových senzorových sítích
-
Arduino-kompatibilní izolace senzoru
Technické specifikace
| Kategorie | Specifikace |
|---|---|
| Provozní napětí | 5,0 V |
| Doba odezvy | ~4 sekundy |
| Přesnost signálu | ±20 mV (typicky) |
| Konektor | PH2,0–3P |
| Spotřeba proudu | 75 mA (bez zátěže) |

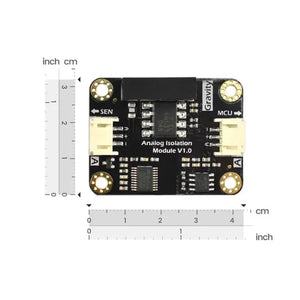

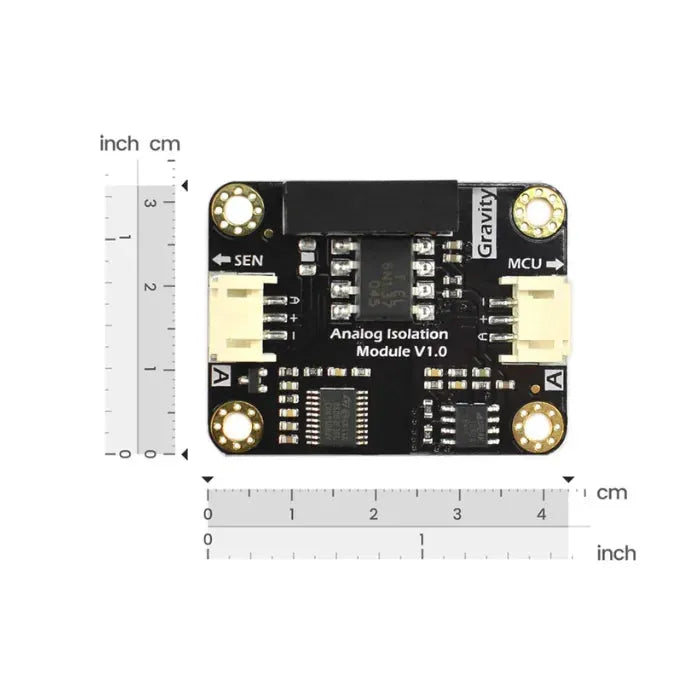

| Rozměry | 42×32mm / 1,65"×1,26" |
Terminál bez izolace (strana MCU)
-
Napájecí napětí: 5.0 ± 0.1V
-
Analogový výstup: 0 ~ 5.0V
Izolační terminál (strana senzoru)
-
Výstupní napětí: 5.0 ± 0.2V
-
Analogový vstup: 0 ~ 5.0V
Poznámky ke kompatibilitě
-
Kompatibilní s téměř všemi analogovými senzory DFRobot
-
Maximální výstupní proud ze strany senzoru: 170mA
-
Zajistěte, aby mezi stranami senzoru a MCU nebylo sdílené GND
-
Modul se může během delšího provozu zahřívat — je to normální
Příklad projektu
Jak používat izolátor signálu Gravity s Arduino
Naučte se, jak integrovat a chránit senzory v projektech pomocí izolačního modulu DFRobot.

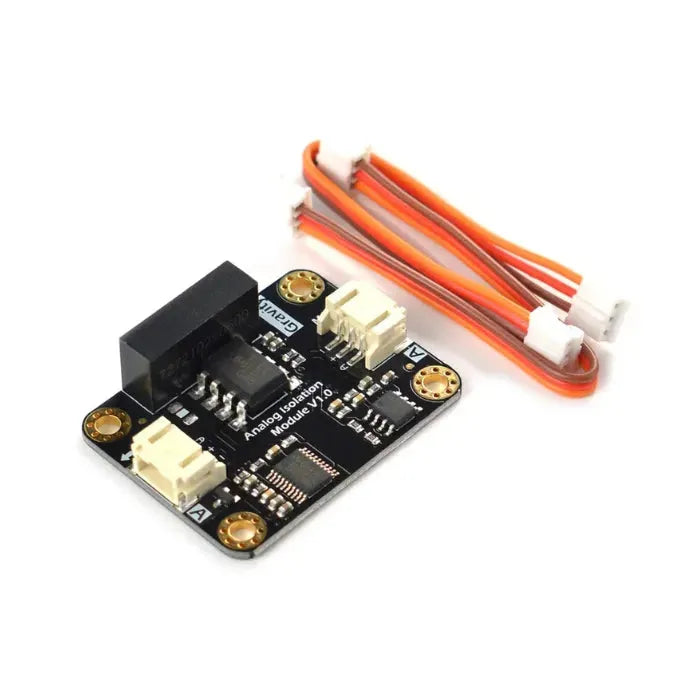

Co je zahrnuto
-
Gravity: Izolátor analogového signálu ×1
-
Kabel PH2.0–3P ×2
Proč zvolit tento modul?
-
Odstraňuje vzájemné rušení mezi analogovými senzory
-
Zvyšuje přesnost měření senzoru
-
Nevyžaduje žádné další napájecí moduly ani kódování
-
Kompaktní a snadno integrovatelný do jakéhokoli systému založeného na Arduinu
