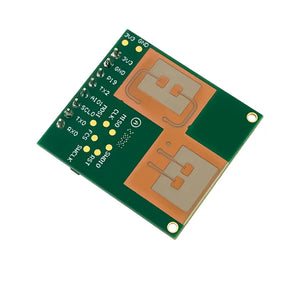

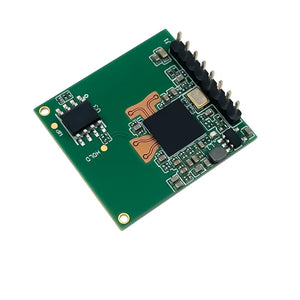

Hi-link 60G milimetrový vlnový radarový modul pro detekci pádu HLK-LD6002C
HLK-LD6002C je kompaktní 60GHz milimetrový radarový senzorový modul založený na FMCW modulaci, navržený pro detekci přítomnosti člověka a pádových událostí v reálném čase. Integrací algoritmů zpracování mmWave signálu tento modul poskytuje přesnou detekci a upozornění pro vnitřní prostředí s jednou osobou, což ho činí ideálním pro péči o seniory, domácí bezpečnost a scénáře chytrých budov.
Klíčové vlastnosti
-
FMCW 60GHz radar (58–62GHz) pro vysoce přesné snímání
-
Přesnost detekce pádu: 90 % (typické)
-
Detekční dosah: ≤2 metry (doporučená výška montáže: 2,2–3,0 m)
-
Detekční úhel: ±60° horizontálně / ±60° vertikálně
-
Maximální detekovatelný cíl: 1 osoba
-
Nízký výkon: typicky 3,3V, proud >1A
-
Kompaktní velikost: 23 × 25 × 9 mm
-
Podporuje UART ASCII výstup pro snadnou integraci MCU
-
Provozní teplota: -20°C až +85°C
Aplikace
-
Monitorování péče o seniory (ložnice, koupelna, toaleta)
-
Detekce narušení/pádu domácí bezpečnosti
-
Systémy chytré domácí automatizace
-
Nemocniční a asistované bydlení
-
Bezkontaktní detekce lidské přítomnosti ve veřejných nebo soukromých prostorách
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Model | HLK-LD6002C |
| Typ radaru | FMCW milimetrová vlna |
| Frekvenční rozsah | 60 GHz (58–62 GHz) |
| Vysílací výkon | 12 dBm |
| Zisk antény | 4dBi |
| Rozsah detekce pádu | ≤2 metry |
| Přesnost detekce pádu | 90 % (typicky) |
| Napájecí napětí | 3,3 V (typicky), >1 A |
| Rozhraní | UART0, formát ASCII |
| Rozměry | 23 × 25 × 9 mm |
| Hmotnost | 2 g |
| Provozní teplota | -20°C ~ +85°C |
| Materiál | Polymerní kompozit |
| Typ výstupu | Snímač digitálního signálu |
| Rozteč kolíků | 2,0mm, 8kolíkový konektor |
Definice pinů
| Kolík | Jméno | Funkce |
|---|---|---|
| 1 | 3V3 | Vstupní napětí 3,3 V |
| 2 | Zem | Země |
| 3 | P19 | GPIO19 (Bootování) |
| 4 | TX2 | GPIO20 |
| 5 | AIO1 | Analogový vstup |
| 6 | SCL0 | GPIO07 |
| 7 | TX0 | Sériový port TX |
| 8 | RX0 | Sériový port RX |
Poznámky k montáži a provozu
-
Doporučený stropní držák: výška 2,2–3,0 metru, účinný poloměr ≤2 m
-
Vhodné pro detekci pádu v interiéru pro jednu osobu a malý prostor
-
Vstupní napájení musí být 3,3V s proudem ≥1A, zvlnění < 50mV
-
Výchozí přenosová rychlost: 115200bps
-
Zajistěte stabilní zdroj napájení DCDC > 2MHz spínací frekvence při použití měničů
-
Nevhodné pro venkovní nebo vícepodlažní scény bez úpravy algoritmu
Balení obsahuje
-
1 × HLK-LD6002C 60GHz radarový modul
