AntennaHome SMD keramická čipová pasivní anténa GPS/GLONASS

AntennaHome SMD keramická čipová pasivní anténa GPS/GLONASS

3,35 €

Série vnitřních GPS/GLONASS CHIP On Board antén poskytuje výjimečný příjem GNSS s více soustavami v ultrakompaktním keramickém provedení. Navrženy pro přesné polohovací aplikace, tyto pasivní antény s dvojí frekvencí podporují jak satelitní systémy GPS, tak GLONASS, čímž poskytují spolehlivá data o poloze pro navigaci, sledování a aplikace IoT.

Vlastnosti

  • Kompatibilita s dvojím systémem: Optimalizovaný výkon pro obě satelitní soustavy GPS (1575,42 MHz) a GLONASS (1602 MHz)
  • Pravotočivá kruhová polarizace: Design RHCP zlepšuje kvalitu příjmu satelitního signálu a potlačení vícenásobných odrazů
  • Vysoký zisk: Vynikající zisk 3,5 dBi zajišťuje vynikající citlivost pro přesné polohování
  • Nízký profil: Ultratenké keramické pouzdro o výšce 1,0 mm ideální pro aplikace s omezeným prostorem

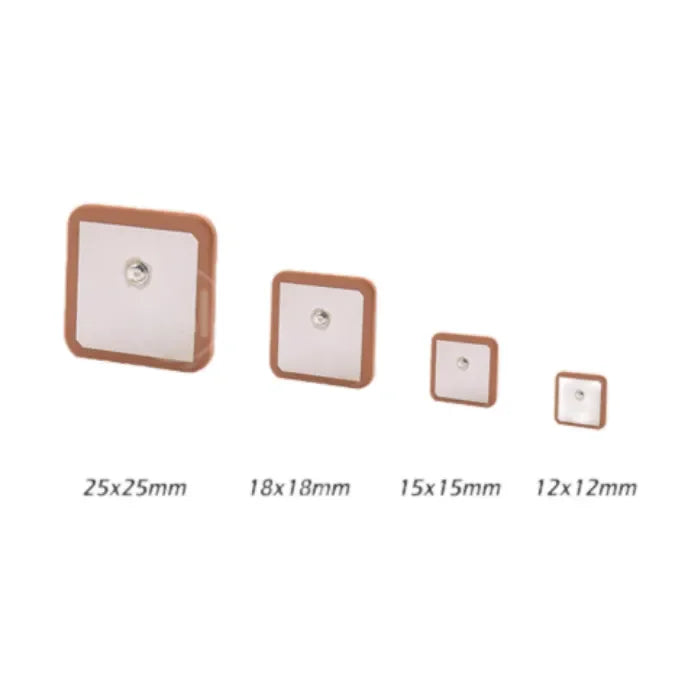

  • Více velikostních variant: K dispozici ve čtyřech rozměrech (25 mm, 18 mm, 15 mm a 12 mm) pro splnění různých požadavků na design
  • Vynikající VSWR: Nízké VSWR (<2,0) zajišťuje efektivní přenos výkonu a minimální odraz signálu
  • Technologie montáže DIP: Jednoduchá instalace přes otvory pro pevné mechanické upevnění
  • Průmyslový teplotní rozsah: Spolehlivý provoz v rozmezí -40 °C až +85 °C pro náročné prostředí
  • Lehká konstrukce: Pouze 5 g na kus, minimalizující vliv na celkovou hmotnost zařízení

Specifikace

  • Model produktu: Vnitřní GPS/GLONASS, CHIP On Board, série pasivních antén
  • Čísla dílů: AH06.2477 (25 mm), AH06.2427 (18 mm), AH06.2457 (15 mm), AH06.2447 (12 mm)
  • Typ antény: Pasivní keramická GNSS anténa
  • Frekvenční pásma: GPS (1575,42 MHz), GLONASS (1602 MHz)
  • Impedance: 50Ω
  • VSWR: <2,0
  • Zisk: 3,5 dBi
  • Polarizace: RHCP (pravotočivá kruhová polarizace)
  • Materiál: Keramika
  • Způsob montáže: DIP (přes otvory)
  • Rozměry: Q x Q x 1,0 mm (kde Q = 25, 18, 15 nebo 12 mm)
  • Hmotnost: 5 g/kus
  • Provozní teplota: -40 °C až +85 °C

Aplikace

Série vnitřních GPS/GLONASS CHIP On Board antén je ideální pro:

  • Navigační systémy: Sledování vozidel, správa flotily, námořní navigace a osobní navigační zařízení
  • Aplikace IoT: Infrastruktura chytrých měst, sledování majetku a řízení logistiky
  • Nositelná technologie: Sportovní hodinky, fitness trackery a zařízení pro monitorování zdraví
  • Systémy UAV/dronů: Polohování a řízení letu bezpilotních letadel
  • Přesné zemědělství: Mapování polí, autonomní zařízení a monitorování plodin
  • Mobilní zařízení: Tablety, přenosná zařízení a přenosná elektronika vyžadující lokalizační služby
  • Bezpečnostní systémy: Alarmové systémy s GNSS a zařízení proti krádeži
  • Automobilové aplikace: Připojená auta, telematické systémy a nouzová asistence
  • Časové aplikace: Synchronizace sítí a servery pro přesné časování

Seznam dodávky

Každá objednávka obsahuje:

  • Vnitřní GPS/GLONASS CHIP On Board antény v objednaném množství a velikostní variantě
  • Technický list s podrobnými elektrickými a mechanickými parametry
  • Průvodce montáží na PCB s doporučenými rozměry plošného spoje
  • Zpráva o testu výkonu ověřující charakteristiky VSWR a zisku
  • Certifikát zajištění kvality
  • Antistatické balení pro bezpečné skladování a manipulaci

Série vnitřních GPS/GLONASS CHIP On Board antén představuje ideální řešení pro inženýry hledající spolehlivý příjem GNSS s více soustavami v kompaktním provedení. Díky konzistentním elektrickým vlastnostem napříč různými velikostmi tyto keramické pasivní antény poskytují přesnost polohování a citlivost potřebnou pro dnešní pokročilé aplikace založené na lokalizaci. Jejich kompatibilita s dvojím systémem GPS/GLONASS zajišťuje globální pokrytí a lepší dostupnost satelitů pro zvýšenou spolehlivost polohování v náročných podmínkách.
