M5Stack ATOMIC PoE Základna W5500 Ethernetový řadič řídicí čip

25,45 €

🔌 Atomic PoE Base – řadič Power Over Ethernet pro sérii ATOM

Atomic PoE Base je kompaktní Ethernetový řadič navržený pro bezproblémovou integraci se sérií ATOM od M5Stack (Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite). Díky podpoře Power over Ethernet (PoE) podle standardu IEEE802.3 AF eliminuje potřebu externích napájecích zdrojů – snižuje složitost kabeláže a náklady na instalaci.

Napájený Ethernetovým čipem W5500, tento základní modul poskytuje spolehlivé drátové síťové připojení s vestavěným TCP/IP stackem, 8 hardwarovými sockety a plnou podporou 10/100M Ethernetu. Ideální pro průmyslové IoT, automatizaci a aplikace vzdáleného ovládání.


⚙️ Vlastnosti

  • ✅ Kompatibilní s Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite

  • 🔌 Podporuje standard IEEE802.3 AF PoE

  • 🌐 Spolehlivý drátový přístup k Ethernetu díky čipu W5500

  • 🧠 8 nezávislých hardwarových socketů pro paralelní komunikaci

  • 📡 Podpora protokolů: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

  • 🔗 Integrovaný 10BaseT / 100Base-T Ethernet PHY


📦 Co je v balení

  • 1 × Atomic PoE základní modul


🚀 Případy použití

  • Vzdálené ovládání zařízení přes Ethernet

  • Průmyslový drátový přístup k síti

  • Vestavěné systémy vyžadující stabilní internetové připojení


📊 Technické specifikace

Specifikace Detaily
Řadič Ethernet čipu W5500
Podporované protokoly TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Metoda napájení PoE Nečinný pin (10M/100M Ethernet), VC- (J4 & J5), VC+ (J7 & J8)
Standard PoE IEEE802.3 AF
Provozní teplota 0 °C až 40 °C
Rozměry produktu 64,0 × 24,0 × 17,5 mm
Hmotnost produktu 17 g
Rozměry balení 136 × 92 × 20 mm
Hrubá hmotnost balení 20,5 g

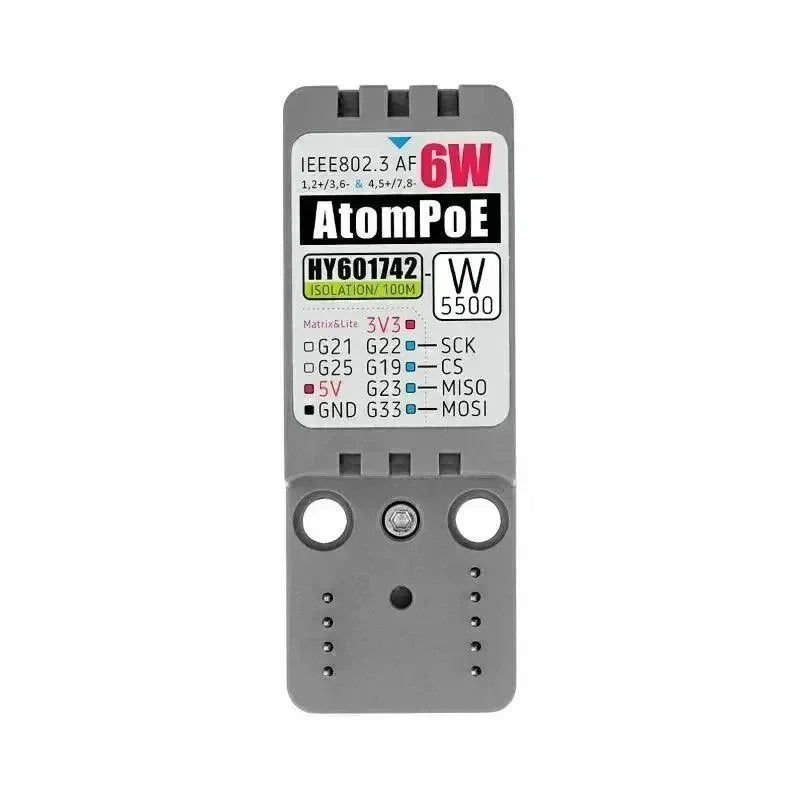

🧭 PinMap

PIN LEVÝ PRAVÝ PIN
3V3 1
SPI_CLK 2 3
CS 4 5 5V
SPI_MISO 6 7 GND
SPI_MOSI 8 9



📁 Zdroje


💻 Software a příklady

Arduino projekty

  • 🔧 Vzdálené ovládání LED s Atom-Lite

  • 🌐 HTTP klient s AtomS3

  • 📶 Monitor stavu připojení

  • ☁️ MQTT klient

  • 🖥️ Příklad webového serveru

Integrace UiFlow1

EasyLoader

Název loaderu Odkaz ke stažení Poznámky
Atomic PoE základní testovací loader Stáhnout EasyLoader —


🎥 Ukázkové video

  • Připojte se přes Ethernet, přistupte na stránku ovládání přes IP a měňte barvy RGB LED na dálku.


🔗 Kompatibilita

Plně kompatibilní s:

  • AtomS3R, Atom EchoS3R, AtomS3R-CAM, AtomS3R-M12, AtomS3R-Ext

  • AtomS3, AtomS3-Lite, Atom-Lite, Atom-Matrix, Atom Echo
