AntennaHome RF Antenna Connector IPEX4 10PCS

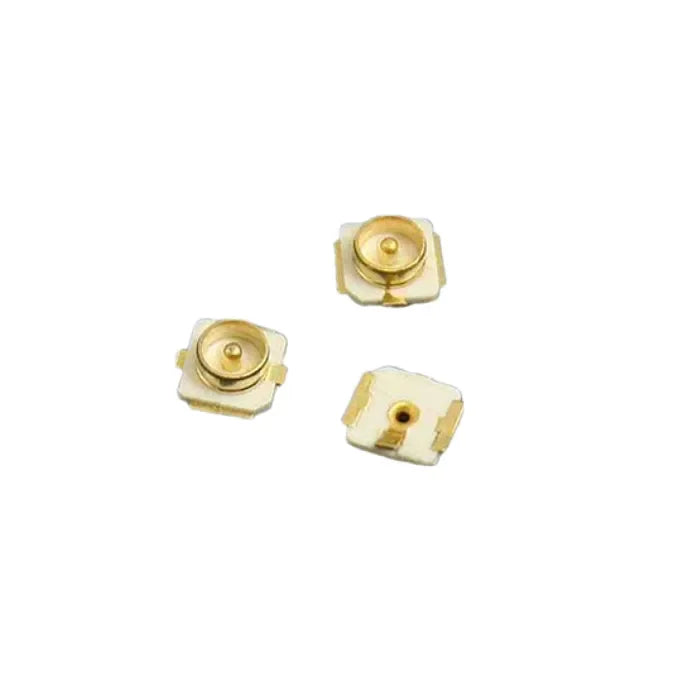

The IPX Mounting G1 SMD RF Connector is an ultra-compact surface mount IPEX connector engineered for high-frequency wireless applications. This miniature U.FL/IPEX interface delivers exceptional RF performance in a space-efficient design, making it ideal for densely-populated PCBs in modern wireless communication systems operating up to 6GHz.
Features
- Ultra-Compact Design: Extremely small footprint (Q2.6 x 1.25 mm) perfect for space-constrained designs and miniature electronic devices
- Superior RF Performance: Exceptional signal integrity with minimal insertion loss (0.15dB) and low VSWR (<1.3)
- Surface Mount Technology: SMD/SMT mounting compatible with automated assembly processes for high-volume manufacturing
- Premium Materials: High-quality copper construction with gold plating ensures excellent conductivity and corrosion resistance
- Wide Frequency Range: Supports applications from DC to 6GHz, covering most wireless communication bands
- Reliable Connection: Precision-engineered design ensures secure mating with compatible IPX/U.FL cables
- Temperature Resistant: Maintains stable performance across industrial temperature range (-40°C to +85°C)
- Lightweight Construction: Ultra-light 0.02g weight ideal for weight-sensitive applications like drones and portable devices
Specifications
- Product Model: IPX Mounting G1 SMD RF Connector
- Part Number: AH06.204
- Connector Type: IPX/U.FL G1 female SMD receptacle
- Mounting Method: Surface Mount (SMD/SMT)
- Frequency Range: DC to 6000 MHz (6GHz)
- Impedance: 50Ω
- VSWR: <1.3
- Insertion Loss: 0.15 dB
- Material: Copper with gold plating
- Dimensions: Q2.6 x 1.25 mm
- Weight: 0.02 g/pcs
- Operating Temperature: -40°C to +85°C
Applications
The IPX Mounting G1 SMD RF Connector is perfect for:
- Wireless Modules: WiFi, Bluetooth, Zigbee, and cellular (3G/4G/5G) communication modules
- IoT Devices: Smart home products, wearables, and industrial sensors
- Mobile Electronics: Smartphones, tablets, laptops, and portable navigation devices
- Networking Equipment: Routers, access points, and small cell infrastructure
- GPS/GNSS Receivers: Location tracking and navigation systems
- Drone & UAV Technology: Communication and control systems for unmanned aerial vehicles
- Medical Devices: Wireless-enabled healthcare equipment and monitoring systems
- Test & Measurement: Compact RF testing equipment and instruments
- Industrial Automation: Wireless control systems and machine-to-machine communication
Shipping List
Each order includes:
- IPX Mounting G1 SMD RF Connectors in the quantity ordered
- PCB footprint design guide with recommended land pattern dimensions
- Technical specification sheet detailing electrical and mechanical parameters
- SMT assembly guidelines with recommended temperature profile
- Quality assurance certificate verifying electrical performance
- Anti-static packaging for safe storage and handling
The IPX Mounting G1 SMD RF Connector represents the perfect balance of miniaturization and high-frequency performance for today's compact wireless designs. Its ultra-small footprint and SMD compatibility make it the connector of choice for engineers developing space-constrained RF applications where signal integrity cannot be compromised. With excellent electrical characteristics and reliable mechanical design, this miniature IPX connector ensures consistent performance in demanding wireless communication systems across industrial, consumer, and commercial applications.
