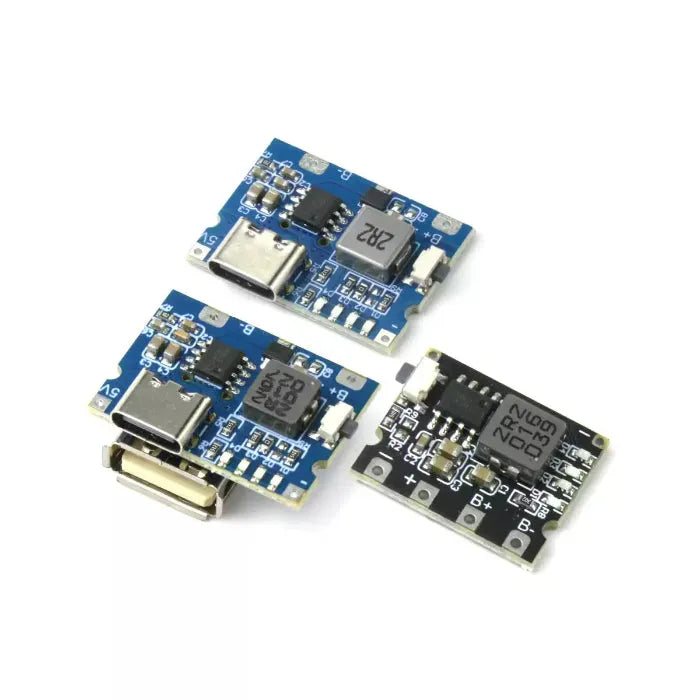

5V 2A/2.4A nabíjecí modul pro lithium-iontové baterie

Toto je 5V 2A/2.4A Lithium Ion nabíjecí modul, který kombinuje funkce nabíjení a vybíjení v jednom zařízení. Disponuje inovativním designem sdíleného vstupně-výstupního portu. Když je připojen vstup 5V, modul přejde do režimu nabíjení. V ostatních situacích se automaticky přepne do režimu výstupu a nepřetržitě poskytuje stabilní 5V výstup (i bez zátěže udrží statický 5V výstup).

Modul je vybaven různými ochrannými mechanismy, včetně ochrany proti přetížení a přepětí, což zajišťuje bezpečnost používaných zařízení. Navíc je vybaven LED indikátorem, který jasně ukazuje aktuální pracovní stav modulu, což uživatelům usnadňuje sledování jeho provozu.

5V 2A/2,4A TYP C

Hlavní parametry:

• Výstupní proud: 5V/2.4A
• Nabíjecí napětí: DC 4,5V-5,5V (Doporučeno používat 5V)
• Nabíjecí proud: 0-2.1A
• Výstupní napětí: 5V ±2%
• Účinnost: >96%
• Pohotovostní proud: 80uA
• Provozní teplota: -20℃ ~ +85℃

Vlastnosti:

1. Vstupní/Výstupní porty: Podporuje vstup a výstup Type-C.
2. Ochrana proti přetížení, přepětí a zkratu: Zajišťuje bezpečnost během používání.
3. Vestavěný ochranný IC: Obsahuje hlavní řídicí čip s ochrannými funkcemi.
4. Kompaktní design: Vyžaduje pouze USB port pro použití.
5. LED indikátor: Zobrazuje stav provozu.

Další podrobnosti:

• Velikost: 26mm x 17mm x 6mm.
• Vstupní napětí: Podporuje vstup DC 5V.
• Kompatibilní s USB: Lze použít s USB porty.

5V2A/2.4ATyp-C+USB

Hlavní parametry:

• Výstupní proud: 5V/2.4A
• Nabíjecí napětí: DC 4,5V-5,5V (doporučeno používat 5V)
• Nabíjecí proud: 0-2.1A
• Výstupní napětí: 5V ±2%
• Účinnost: >96%
• Pohotovostní proud: 80uA
• Provozní teplota: -20℃ ~ +85℃

Vlastnosti:

1. Vstupní/Výstupní porty: Podporuje vstup Type-C a výstup USB.
2. Ochrana proti přetížení, přepětí a zkratu: Zajišťuje bezpečný provoz.
3. Vestavěný ochranný IC: Obsahuje hlavní řídicí čip s ochrannými funkcemi.
4. Kompaktní design: Vyžaduje pouze USB výstup pro použití.
5. LED indikátor: Zobrazuje stav provozu.

Další podrobnosti:

• Velikost: 26mm x 19mm.
• Vstupní napětí: Podporuje vstup DC 5V.
• Kompatibilní s USB výstupem.

Klíčové specifikace:

• Vstupní napětí: DC 4,5 V až 5,5 V (doporučeno DC 5 V)
• Nabíjecí proud: 0~2.1A
• Výstupní napětí: 4,2V ± 1%
• Vybíjecí proud: 80A
• Účinnost: ≥96%
• Rozsah výstupního napětí: 5V ~ 5.15V
• Provozní teplota: -20°C ~ +85°C
• Ochrana proti přetížení (OCP), Ochrana proti přepětí (OVP), Ochrana proti zkratu (SCP), Ochrana proti přehřátí (OTP)

Vlastnosti:

1. Vstupní a výstupní port: Stejný port se používá pro vstup i výstup.
2. Ochrana proti přepětí: Zahrnuje ochranu proti přepětí a přetížení proudem.
3. Malá velikost: Vyžaduje USB výstup, ale lze ji rozšířit o další USB port.
4. Příprava pro výstup linky: Lze použít v různých přenosných napájecích zařízeních.

Další poznámky:

• Modul je navržen pro práci s lithiovými bateriemi, jako jsou baterie 18650, a může být bezpečně nabíjen při 4,2 V.
• Má vestavěnou LED kontrolku, která ukazuje provozní stav.
• Modul podporuje nabíjecí proud až 2A pro efektivní nabíjení přenosných zařízení.

Standardní edice

Klíčové specifikace:

• Vstupní napětí: DC 4,5 V až 5,5 V (doporučeno DC 5 V)
• Nabíjecí proud: 0~2A
• Nabíjení plným napětím: 4,2 V ± 1 %
• Nabíjecí statický proud: 100uA
• Vybíjecí proud: 50mA
• Účinnost: ≥96%
• Výstupní napětí: 5V
• Provozní teplota: -20°C ~ +85°C

Vlastnosti:

1. Dva režimy: Má jak nabíjecí, tak vybíjecí funkce.
2. Ochrana: Zahrnuje ochranu proti přetížení, přepětí a zkratu.
3. Ochrana baterie: Modul podporuje lithium-iontové baterie a zahrnuje bezpečnostní ochrany jako prevenci přebití a přílišného vybití.
4. LED indikátor: Je vybaven LED indikátorem, který zobrazuje stav provozu.

Další poznámky:

• Modul používá 3,7V nebo 4,2V lithiumovou baterii a může být efektivně nabíjen při 5V.
• Modul podporuje jak nabíjení, tak vybíjení, s vestavěnými ochranami pro bezpečné použití.
• Pokud proud překročí 50mA po dobu 30 sekund, systém se automaticky vypne, aby ochránil modul.

Aktualizovaná verze

Klíčové specifikace:

• Vstupní napětí: DC 4,5 V až 5,5 V (doporučeno DC 5 V)
• Nabíjecí proud: 0~2A
• Nabíjení plným napětím: 4,2 V ± 1 %
• Nabíjecí statický proud: 100uA
• Vybíjecí proud: 50mA
• Účinnost: ≥96%
• Výstupní napětí: 5V
• Provozní teplota: -20°C ~ +85°C

Vlastnosti:

1. Dva režimy: Modul podporuje jak nabíjení, tak vybíjení.
2. Ochranné funkce: Modul zahrnuje ochranu proti přetížení, přepětí a zkratu.
3. Ochrana lithiové baterie: Funguje s lithiovými bateriemi (3,7 V nebo 4,2 V) a zahrnuje ochranu proti přebití a nadměrnému vybití.
4. LED indikátor: Modul má LED indikátor, který ukazuje jeho provozní stav.
5. Vylepšená verze: Upgradovaná verze podporuje stabilnější výkon s vylepšeními pro prevenci přetížení.

Další poznámky:

• Modul používá 3,7V nebo 4,2V lithiumovou baterii a může poskytovat stabilní 5V.
• Funkce KEY označuje, že pokud proud překročí 50mA po dobu 30 sekund, automaticky přeruší výstup, aby zabránila přetížení.

4,2 V na jedno nabití

Popis produktu:

• Velikost: 18mm x 14mm x 4mm
• Vstupní napětí: DC 4,5 V až 5,5 V
• Nabíjecí proud: stabilní proud 1A
• Typ baterie: Podporuje více sériově zapojených lithiumových baterií
• Vhodná baterie: 3,7V lithiumová baterie (např. baterie 18650)
• Ochrana: Ochrana proti přebití při 4,2 V, ochrana proti přílišnému vybití pod 2,9 V
• Kontrolky:
  • Červená: Nabíjení
  • Zelená: Plně nabito
• Vstup Type-C: Nabíječka může být napájena přes kabel Type-C pro nabíjení.

Klíčové vlastnosti:

1. Podporuje lithiumové baterie: Lze použít s 3,7V lithiumovými bateriemi, běžně typu 18650.
2. Ochrana proti přebití a nadměrnému vybití: Zajišťuje bezpečný provoz tím, že zabraňuje nabíjení baterie nad 4,2 V a vybíjení pod 2,9 V.
3. Indikátory stavu nabíjení: Červená LED signalizuje probíhající nabíjení, zatímco zelená LED ukazuje, že baterie je plně nabitá.
4. Univerzální vstup pro nabíjení: Modul používá vstup Type-C pro snadné nabíjení z kompatibilních zařízení.

Tento modul je navržen pro malá, přenosná zařízení napájená lithiovými bateriemi, poskytující kompaktní a bezpečný způsob nabíjení baterií jako 18650. Snadno se také integruje s USB-C nabíjecími porty pro větší flexibilitu.

4,35 V na jedno nabití

Specifikace produktu:

• Velikost: 18mm x 14mm x 4.5mm
• Vstupní napětí: DC 4,5V až 5,5V, podporuje stabilní proud 1A, maximálně 1,2A
• Vhodná baterie: 3,7V lithiumové baterie (např. 18650), a také podporuje vícečlánkové připojené lithiumové baterie
• Ochrana nabíjení: Ochrana proti přebití při 4,35 V, ochrana proti přílišnému vybití pod 2,9 V
• Zobrazení teploty: Štítek modulu ukazuje 4,2 V pro běžné nabíjení, ale v praxi se nabíjí na 4,35 V (bez poškození baterie)
• Kontrolky:
  • Červená: Nabíjení
  • Zelená: Plně nabito
• Vstup Type-C: Modul používá nabíjecí port Type-C.

Klíčové vlastnosti:

1. Podporuje lithiumové baterie: Funguje s 3,7V lithiumovými bateriemi (například 18650) a lze jej také použít s vícečlánkovými sestavami.
2. Ochrana proti přebití a nadměrnému vybití: Chrání baterii před přebitím nad 4,35 V a zabraňuje vybití pod 2,9 V.
3. Indikátory stavu nabíjení: Červená LED signalizuje probíhající nabíjení, zatímco zelená LED ukazuje, že baterie je plně nabitá.
4. Vstup pro nabíjení Type-C: Nabíjí přes port Type-C, což umožňuje kompatibilitu s moderními nabíjecími zařízeními.

Tento nabíjecí modul je navržen pro bezpečné a efektivní nabíjení lithium-iontových baterií jako 18650, s vylepšeným odpojením nabíjení při 4,35 V pro lepší výkon. Kompaktní velikost jej činí ideálním pro použití v přenosných napájecích zařízeních.

Specifikace produktu:

• Velikost: 16mm x 12mm x 4mm
• Vstupní napětí: DC 4,5 V až 5,5 V, s maximálním stabilním vstupním proudem 1,2 A
• Vhodná baterie: 3,7V lithiumová baterie (např. 18650 nebo jiné podobné lithiumové baterie), podporuje vícečlánkové připojené lithiumové baterie
• Ochranné funkce:
  • Ochrana proti přebití při 4,2 V (s tolerancí ±0,1 V)
  • Ochrana proti nadměrnému vybití pod 2,9 V
• Režim výstupu: Automatické přepínání mezi režimy nabíjení a vybíjení, s výstupem 5V a maximálním výstupním proudem kolem 450mA.

Klíčové vlastnosti:

1. Chytré nabíjení a vybíjení:

   • Modul se automaticky přepíná mezi režimy nabíjení a vybíjení a poskytuje stabilní výstup 5V.
   • Když je plně nabitý, poskytuje výstup 5V pro napájení zařízení.

2. Inteligentní rozpoznávání baterie:

   • Modul automaticky rozpozná stav nabíjení na základě vstupního napětí.
   • Jakmile je baterie plně nabitá, LED indikátor zůstane svítit (zeleně), což signalizuje, že baterie je plně nabitá.

3. Kontrolka:

   • Červené světlo indikuje nabíjení.
   • Zelené světlo se rozsvítí, jakmile je nabíjení dokončeno.

4. Vstup typu C:

   • Používá nabíjecí vstup Type-C pro snadné připojení.

Další poznámky:

• Rozsah nabíjecího napětí: Modul podporuje vstupní napětí od 4,5 V do 5,5 V a efektivně pracuje v tomto rozsahu.
• Modul poskytuje 5V výstup, jakmile je baterie plně nabitá, a je navržen tak, aby podporoval malá zařízení vyžadující napájení 5V.

Tento modul je ideální pro přenosné napájecí aplikace, poskytuje jak nabíjecí, tak vybíjecí schopnosti pro lithium-iontové baterie v kompaktním provedení.

Zvýšení modulu z 3,7 V na 9 V

Specifikace produktu:

• Velikost: 24mm x 33mm
• Vstupní napětí: DC 4,5 V až 5 V
• Typ baterie: 3,7V lithium-iontové baterie (např. 18650)
• Výstupní napětí: 9V (zesíleno z 3,7V)
• Výstupní proud: Maximálně 1A (pro 9V výstup)
• Režim výstupu: Poskytuje 9V z baterie 3,7V; může vydávat 5V při použití s vhodnými zařízeními.

Klíčové vlastnosti:

1. Zesilovací funkce: Modul může zvýšit napětí z 3,7 V na 9 V, což ho činí vhodným pro zařízení, která vyžadují vyšší vstupní napětí.
2. Rozsah vstupního napětí: Modul přijímá vstupní napětí v rozmezí 4,5 V až 5 V.
3. Nabíjení a vybíjení: Podporuje jak nabíjení, tak vybíjení 3,7V lithium-iontové baterie (například 18650), s stabilním výstupním napětím 9V nebo 5V podle potřeby.
4. Ochranný obvod: Zahrnuje ochranu proti přebíjení a nadměrnému vybití, aby byla zajištěna bezpečná činnost připojené baterie.
5. Micro-USB vstup: Modul je navržen tak, aby byl napájen přes micro-USB vstup pro snadné a pohodlné nabíjení.

Další poznámky:

• Nabíjecí napětí by mělo být v rozmezí 4,5 V až 5,0 V a zvýšený výstup je 9 V s maximálním výstupním proudem 1 A.
• Tento modul je ideální pro napájení zařízení, která vyžadují 9V, zatímco používají 3,7V lithium-iontovou baterii, což ho činí užitečným v různých přenosných napájecích aplikacích.

Tento modul pro zvýšení napětí z 3,7 V na 9 V je ideální pro převod 3,7V lithium baterie na 9V pro zařízení vyžadující vyšší napětí, přičemž zároveň poskytuje ochranu proti přebití a hlubokému vybití.

Zvýšení modulu z 3,7 V na 9 V

Specifikace produktu:

• Velikost: 33mm x 23mm
• Vstupní napětí: DC 4,5 V až 5 V (podporuje vstup Type-C)
• Typ baterie: 3,7V lithiumové baterie (např. 18650) a konfigurace s více články
• Výstupní napětí: 9V (zesíleno z 3,7V)
• Výstupní proud: Maximálně 1A při 9V, 0,6A při 12V
• Ochrana nabíjení: Ochrana proti přebití při 4,2 V ± 0,1 V, ochrana proti přílišnému vybití pod 2,9 V
• Režim výstupu: Zvyšuje 3,7V na 9V, výstupní proud je kolem 1A při 9V
• Rozsah teplot: Vhodné pro použití v různých prostředích v rámci specifikovaného rozsahu.

Klíčové vlastnosti:

1. Boost funkce: Modul zvyšuje napětí z 3,7 V na 9 V pro zařízení, která vyžadují vyšší vstupní napětí.
2. Automatické přepínání: Modul se automaticky přepíná mezi režimy nabíjení a vybíjení podle potřeby.
3. Rozsah vstupního napětí: Funguje s napětím 4,5 V až 5 V, obvykle z nabíječky Type-C.
4. Ochranné funkce: Zahrnuje ochranu proti přebití a nadměrnému vybití, což zajišťuje bezpečnost baterie během používání.
5. LED indikátory: Zobrazuje stav nabíjení pomocí LED indikátoru.
6. Vstup Type-C: Modul je navržen pro vstup Type-C, který poskytuje moderní konektivitu pro snadné nabíjení.

Aplikace:

• Modul je ideální pro převod 3,7V lithium-iontové baterie (například 18650) na 9V výstup pro napájení zařízení, která vyžadují vyšší napětí. Může být použit v různých přenosných napájecích aplikacích a projektech.

Další poznámky:

• Funkce nabíjení a vybíjení zajišťuje všestrannost, díky čemuž je tento modul vhodný pro projekty typu DIY, powerbanky nebo jakýkoli systém vyžadující napájení 9V z baterie 3,7V.

Zvýšení modulu z 3,7 V na 9 V

Specifikace produktu:

• Velikost: 23mm x 18mm
• Vstupní napětí: 4,2 V až 5 V přes Type-C (podporuje rychlé nabíjení)
• Typ baterie: 3,7V lithiumové baterie (např. 18650), s plně nabitým napětím 4,2V
• Výstupní napětí: Zvýšeno na 9V
• Výstupní proud: Nastavitelný až do 2A
• Nabíjení a vybíjení: Může současně nabíjet baterii a dodávat stabilní výstupní výkon.
• Rozsah teplot: Pracuje v rozmezí od -40 °C do +80 °C
• Vstupní výkon: maximální vstupní výkon 5W

Klíčové vlastnosti:

1. Boost funkce: Tento modul je schopen zvýšit napětí baterie 3,7 V na stabilní výstup 9 V.
2. Vstup Type-C: Pro rychlejší a stabilnější nabíjení modul používá port Type-C pro vstup, což usnadňuje nabíjení moderními kabely.
3. Nastavitelný výstupní proud: Výstupní proud je nastavitelný až do 2A, což je vhodné pro napájení různých zařízení vyžadujících 9V.
4. Dvojí funkce: Modul může současně nabíjet lithiumovou baterii a dodávat energii připojeným zařízením.
5. Ochrana proti teplotě: Navrženo tak, aby fungovalo v širokém rozsahu teplot (od -40 °C do +80 °C), což zajišťuje stabilní výkon za různých podmínek.
6. Ochrana proti přebití/přílišnému vybití: Zabraňuje přebití baterie (maximálně 4,2 V) nebo přílišnému vybití (pod 2,9 V).

Další poznámky:

• Ochrana baterie: Modul obsahuje ochranu baterie, která zabraňuje jejímu přebíjení nebo nadměrnému vybití, což zajišťuje bezpečné dlouhodobé používání.
• LED indikátory: Modul používá indikátory k zobrazení stavu nabíjení nebo jakýchkoli problémů.

Tento zvyšovací modul z 3,7 V na 9 V s vstupem Type-C je ideální pro různé přenosné napájecí aplikace, kde je potřeba převést nízké napětí baterie 3,7 V na výstup 9 V, například pro napájení určitých zařízení nebo vlastních projektů. Nabízí flexibilní možnosti nabíjení a výstupu, s vestavěnými bezpečnostními funkcemi.
