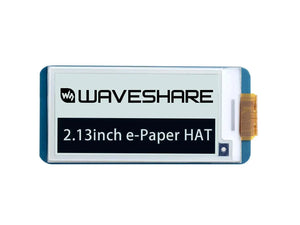

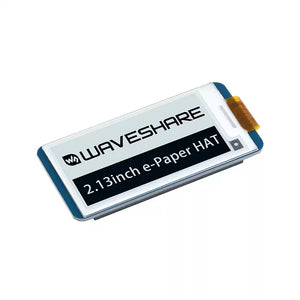

Waveshare 2.13 palcový E-Ink displej 250x122 E-Paper klobouk pro Raspberry Pi
📘 Waveshare 2,13" E-Paper HAT pro Raspberry Pi Zažijte ostré, papírové vizuály s tímto vysokokontrastním E-Ink displejem, navrženým pro Raspberry Pi 🧠. S rozlišením 250×122 a SPI rozhraním je ideální pro nízkonapěťové, stále zapnuté aplikace.
🔋 Ultra nízká spotřeba energie Podsvícení není potřeba! Tento displej uchovává obsah bez napájení, což je ideální pro bateriově napájené projekty a energeticky úsporné návrhy ⚡.
👀 Široký pozorovací úhel a částečná obnova Užijte si >170° pozorovací úhel 🧭 a podporu částečné obnovy, která umožňuje dynamické aktualizace při zachování vynikající čitelnosti—i za jasného okolního světla ☀️.
🛠️ Perfektní pro chytré štítky a IoT přístrojové desky Ať už vytváříte elektronické cenovky, zobrazení senzorů nebo stavové panely, tento modul nabízí jasnost, efektivitu a spolehlivost v kompaktním provedení.
Vlastnosti
📘 E-Paper displejový modul – efektivní, všestranný, připravený pro tvůrce
🔋 Bez podsvícení, trvalý displej Tento E-Ink displej si uchovává poslední obraz i po vypnutí napájení 📴—díky ultra nízké spotřebě energie spotřebovává energii pouze během obnovovacích cyklů ⚡, což je ideální pro bateriově napájené a energeticky citlivé aplikace.

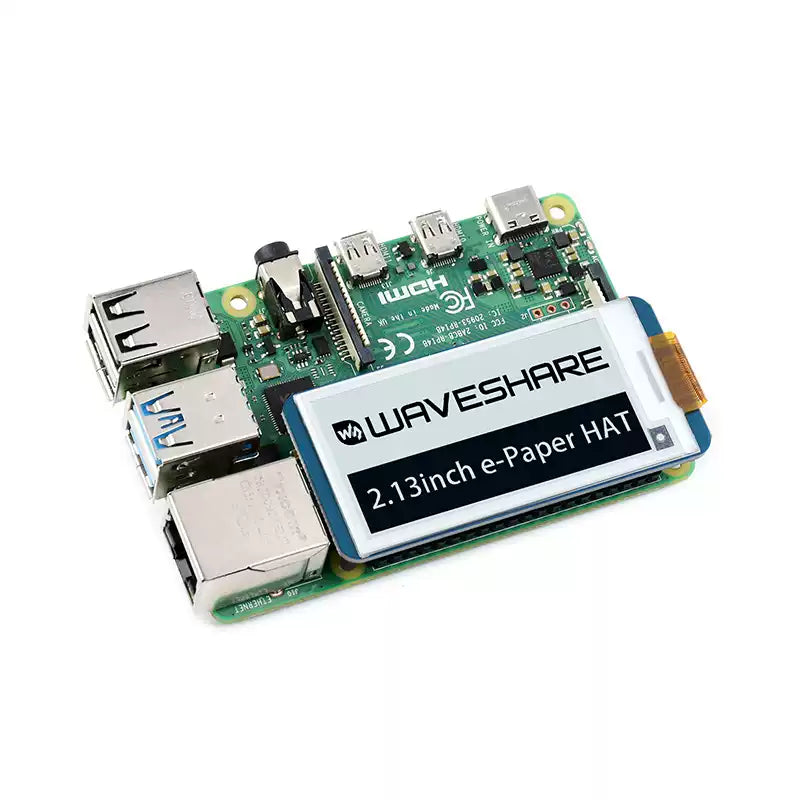

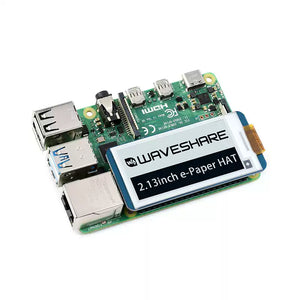

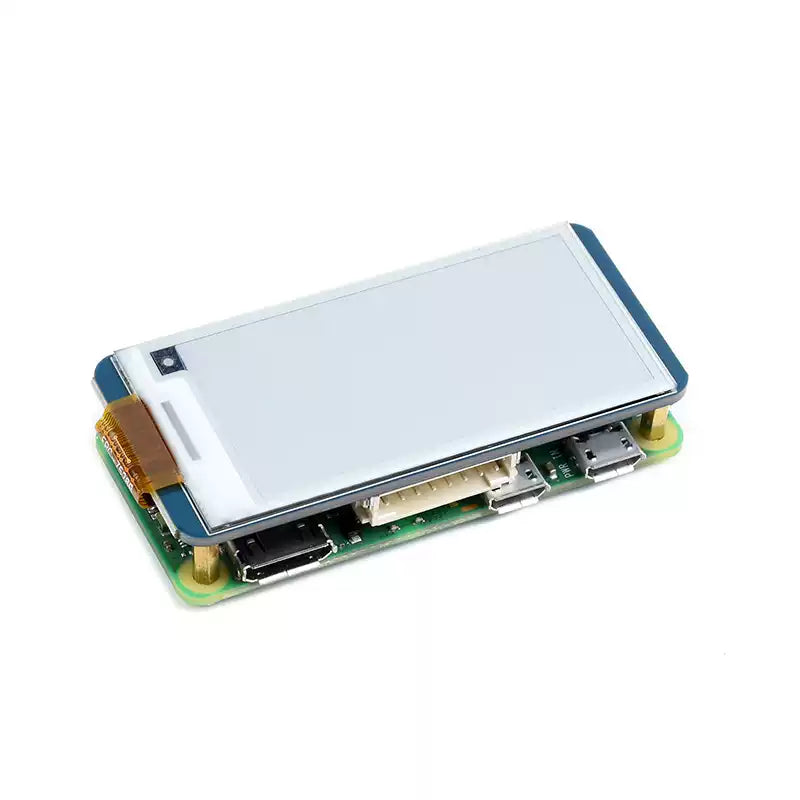

🧠 Standardní Raspberry Pi GPIO konektor Vybaven 40PIN rozšiřujícím GPIO konektorem, plně kompatibilní s desky řady Raspberry Pi 🍓 a Jetson Nano 🤖—perfektní pro embedded Linux projekty a integraci edge AI.
🔌 Flexibilní SPI rozhraní Snadné připojení k Arduino, STM32 a dalším platformám mikrokontrolérů přes SPI 🛠️—ideální pro vlastní přístrojové desky, zobrazovače senzorů a nízkonapěťové ovládací panely.
⚙️ Vestavěný převodník napětí Podporuje jak 3,3V, tak 5V MCU díky vestavěnému převodníku úrovně napětí 🔁—zajišťuje bezproblémovou integraci s širokou škálou vývojových desek.
📚 Vývojářsky přívětivé zdroje v ceně Obsahuje online dokumentaci, včetně:
-
📐 Schémata zapojení řídicí desky
-
💻 Ukázkový kód pro Raspberry Pi, Jetson Nano, Arduino a STM32
-
🧪 Krok za krokem návody pro rychlé prototypování a nasazení
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Velikost | 2,13 palce |
| Rozlišení | 250 × 122 pixelů |
| Typ zobrazení | E-Ink (elektroforetický) |
| Pozorovací úhel | >170° |
| Barva displeje | Černá a bílá |
| Šedá škála | 2 odstíny |
| Doba částečné obnovy | 0.3s |
| Doba plné obnovy | 2s |
| Spotřeba při obnově | 26,4mW (typické) |
| Proud v pohotovostním režimu | <0,01uA |
| Provozní napětí | 3,3V / 5V |
| Rozhraní | 3drátové & 4drátové SPI |
| Obrysové rozměry | 65 × 30.2 mm |
| Zobrazovací plocha | 48.55 × 23.71 mm |
| Rozteč bodů | 0.194 × 0.194 mm |

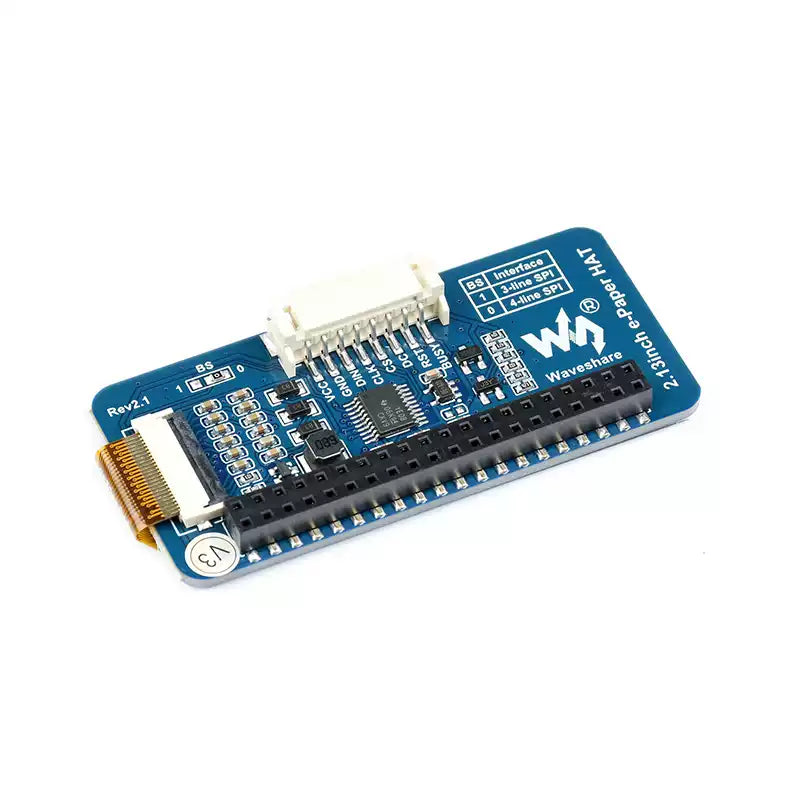

Definice pinu
| Pin | Popis |
|---|---|
| VCC | Napájení 3,3V / 5V |
| GND | Zem |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| Uhlíková ocel | Výběr SPI čipu (aktivní při nízké úrovni) |
| DC | Výběr dat/příkazu |
| RST | Externí reset (aktivní při nízké úrovni) |
| ZANEPRÁZDNĚN | Výstup stavu zaneprázdněnosti (vysoký při zaneprázdnění) |
Co je v balení
-
1 × 2,13palcový E-Ink displej HAT
-
1 × balení šroubů pro RPi (2 ks)
-
1 × PH2.0 8pinový kabel (20 cm)
📘 Jak fungují e-paper displeje – technologie podobná papíru pro moderní aplikace
🧪 Technologie mikro-kapslí s elektroforézou E-paper displeje používají elektroforetické mikrokapsle naplněné nabytými částicemi suspendovanými v čiré kapalině ⚛️. Když je aplikováno elektrické pole, tyto částice migrují na jednu nebo druhou stranu kapsle, odrážejí okolní světlo a vytvářejí viditelný obsah — stejně jako tradiční tištěný papír 📰.
💡 Není potřeba podsvícení Na rozdíl od LCD nebo OLED displejů e-paper využívá odraz okolního světla ☀️💡. Zajišťuje jasnou viditelnost za přirozeného slunečního světla nebo světla lampy, což ho činí ideálním pro venkovní značení, nositelná zařízení a displeje s nízkou spotřebou energie.
👀 Široký pozorovací úhel a statický displej S pozorovacím úhlem téměř 180° zůstává obsah čitelný téměř ze všech směrů 🧭. Navíc, jakmile je obrázek nebo text zobrazen, zůstává viditelný i po odpojení napájení, díky ultra nízké spotřebě energie 🔋.
📚 Perfektní pro čtečky a další Jeho vizuální efekt podobný papíru z něj činí nejlepší volbu pro e-čtečky, elektronické štítky na regálech, chytré odznaky a průmyslové panely — všude tam, kde záleží na přehlednosti a efektivitě.
Příklady použití
