Jak používat jednotku M5Stack RFID 2

The M5Stack RFID 2 Unit představuje univerzální zařízení pro identifikaci pomocí rádiových vln, které je vybaveno čipem WS1850S. Toto zařízení pracuje na frekvenci 13,56 MHz a nabízí komplexní škálu funkcí, včetně čtení a zápisu RF karet, rozpoznávání a zaznamenávání dat, kódování a správy autorizace. Jeho technologie indukce magnetického pole umožňuje bezproblémovou, bezkontaktní, obousměrnou komunikaci, což jej činí vysoce vhodným pro širokou škálu aplikací ověřování informací.

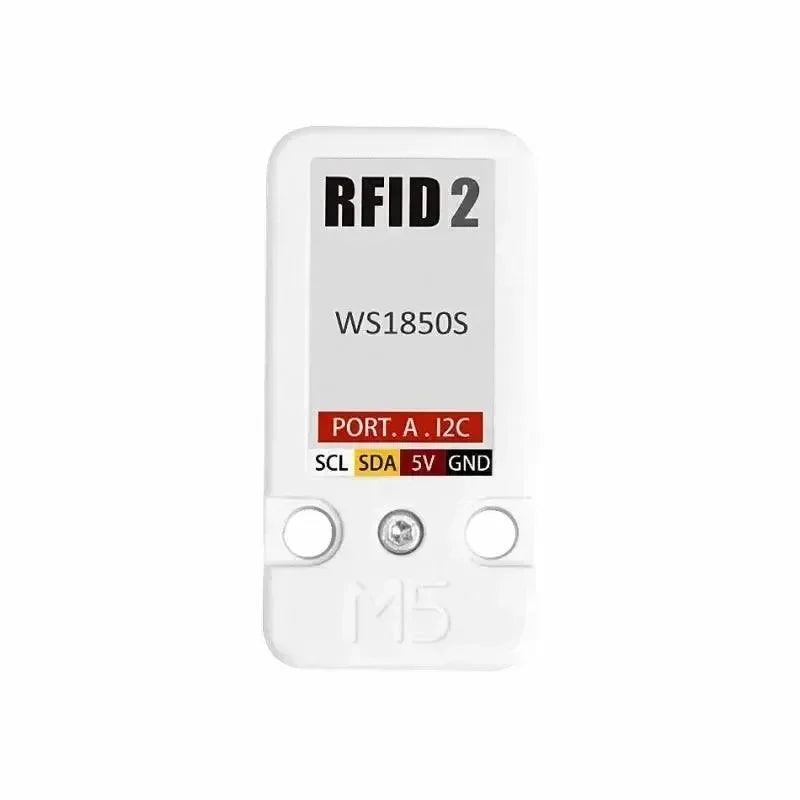

M5Stack RFID 2 jednotky

Zobrazit produkt

Klíčové vlastnosti RFID 2 jednotky

Vylepšená integrace čipu: Jednotka RFID 2 obsahuje čip WS1850S, který nabízí lepší výkon ve srovnání se svým předchůdcem (jednotka RFID s čipem RC522). Zatímco základní funkce zůstávají nezměněny, vylepšený čip zajišťuje lepší efektivitu a spolehlivost.
Multifunkčnost:

Čtení a zápis RF karet
Kódování a dekódování
Správa oprávnění
Podpora bezkontaktního rozpoznávání a ověřování karet

Technologie indukce magnetického pole: Umožňuje bezkontaktní obousměrnou výměnu informací, zajišťující rychlé a bezpečné přenosy dat.
Široká kompatibilita: Funguje bez problémů s proximity kartami, IC kartami a dokonce i s mobilními zařízeními s podporou NFC.

Scénáře použití

Jednotka RFID 2 je navržena tak, aby vyhověla různým potřebám v reálném světě:

Systémy kontroly přístupu: Zajistěte bezpečný vstup a výstup do omezených oblastí.
Systémy odbavení: Zjednodušte správu docházky v kancelářích, školách nebo na akcích.
Správa skladu: Zefektivněte proces sledování zboží vstupujícího a vystupujícího ze skladovacích zařízení.
Registrace vozidel komunity: Automatizujte záznamy o vjezdu a výjezdu vozidel pro obytné oblasti nebo obchodní komplexy.

Zdroje	Jednotka RFID 2	Jednotka RFID
Integrovaný obvod pro čtení a zápis	WS1850S	MFRC522
Provozní frekvence	13,56 MHz
Komunikační protokol	I2C: 0x28
Podpůrný protokol	ISO14443A, MIFARE a NTAG
Provozní teplota	-20℃ - 85℃	-20℃ - 85℃
Čistá hmotnost	6 g	6 g
Celková hmotnost	21 g	21 g
Velikost produktu	48 * 24 * 8 mm	48 * 24 * 8 mm
Velikost balení	136 * 92 * 8 mm	67 * 53 * 12 mm

Jak používat jednotku RFID 2

Potřebné materiály:

M5Core: Řídicí jednotka, používaná pro provoz systému a správu různých modulů.
RFID 2 jednotky: Čtecí moduly, používané pro čtení RFID štítků.
Type-C: Kabel používaný pro připojení napájení nebo přenos dat.
M5Stack Unbuckled Grove Cable: Kabel s rozhraním Grove, používaný pro připojení senzorů k hlavní řídicí jednotce.

Chcete-li začít s RFID 2 Unit, postupujte podle těchto kroků:

Nastavení hardwaru: Připojte jednotku RFID 2 k portu A (piny 22 a 21) zařízení M5Stack Core.
Konfigurace softwaru:

Nainstalujte potřebné knihovny pro práci s čipem WS1850S.
Použijte poskytnutý ukázkový kód (RFID.ino) k otestování funkčnosti jednotky.

Příklad Arduina

Ukázky kódu



#include "MFRC522_I2C.h"

MFRC522 mfrc522(0x28);  // Vytvořit instanci MFRC522.

void setup() {
    M5.begin();             // Inicializovat M5Stack
    M5.Power.begin();       // Inicializovat napájecí modul
    M5.lcd.setTextSize(2);  // Nastavit velikost textu
    M5.Lcd.println('Test MFRC522');
    Wire.begin();           // Inicializovat I2C sběrnici

    mfrc522.PCD_Init();     // Inicializovat MFRC522
    M5.Lcd.println('Prosím vložte kartu\n\nUID:');
}

void loop() {
    M5.Lcd.setCursor(40, 47);
    if (!mfrc522.PICC_JeNovaKartaPritomna() || !mfrc522.PICC_ReadCardSerial()) {
        zpoždění(200);
        návrat;
    }
    M5.Lcd.fillRect(42, 47, 320, 20, ČERNÁ);
    pro (byte i = 0; i < mfrc522.uid.size; i++) {
        M5.Lcd.print(mfrc522.uid.uidByte[i] < 0x10 ? '0' : ' ');
        M5.Lcd.print(mfrc522.uid.uidByte[i], HEX);
    }
    M5.Lcd.println('');
}

✔ Zkopírováno!

Vysvětlení kroků:

Inicializace: Kód inicializuje zařízení M5Stack a RFID modul.
Detekce karty: Program detekuje nové karty umístěné blízko čtečky RFID.
Zobrazení ID: Po detekci je jedinečné ID (UID) karty zobrazeno na obrazovce M5Stack Core.

Jednotka M5Stack RFID 2 je výkonný nástroj pro implementaci řešení založených na RFID v různých scénářích. Její robustní funkce spolu s uživatelsky přívětivým rozhraním z ní činí spolehlivou volbu pro vývojáře a systémové integrátory. Ať už spravujete přístupovou kontrolu, inventární systémy nebo automatizované odbavení, toto zařízení nabízí efektivní a nákladově efektivní řešení.

Doporučené články

Nejčastější dotazy

porovnání mezi čipy WS1850S a MFRC522

Zde je podrobné srovnání mezi WS1850S a MFRC522 čipy na základě běžných technických specifikací:

Funkce	WS1850S	MFRC522
Typ čipu	Integrovaný obvod pro čtení/zápis	Integrovaný obvod pro čtení/zápis
Podporované protokoly	ISO/IEC 14443 Typ A/Typ B	ISO/IEC 14443 Typ A
Komunikační rozhraní	I2C (adresa: 0x28)	SPI, UART, I2C
Provozní frekvence	13,56 MHz	13,56 MHz
Spotřeba energie	Obecně nižší	Nízký, ale mírně vyšší ve srovnání s WS1850S
Klíčové vlastnosti	Podporuje širší protokoly, včetně typu B, vhodné pro všestranné aplikace	Zaměřeno na typ A, ideální pro základní aplikace RFID
Návrh hardwaru	Vysoce integrovaný, vhodný pro vestavěné aplikace	Méně integrované, vyžaduje podporu externího obvodu
Aplikace	Pokročilé aplikace NFC, jako je platba a kontrola přístupu	Základní RFID projekty, jako jsou systémy přístupu ke dveřím
Velikost balení	Menší, ideální pro přenosná zařízení	Mírně větší, často používaný s moduly
Tržní cena	Obecně vyšší než MFRC522	Nákladově efektivní, vhodné pro rozpočtové projekty
Dokumentace a podpora	Omezené, závisí na zdrojích výrobce	Dobře zdokumentováno, široce podporováno komunitou
