Seeed Studio ReSpeaker XVF3800 USB 4-mikrofonsarray AEC AGC Brusreducering
Seeed Studio ReSpeaker XVF3800 USB 4-mikrofonsarray AEC AGC Brusreducering

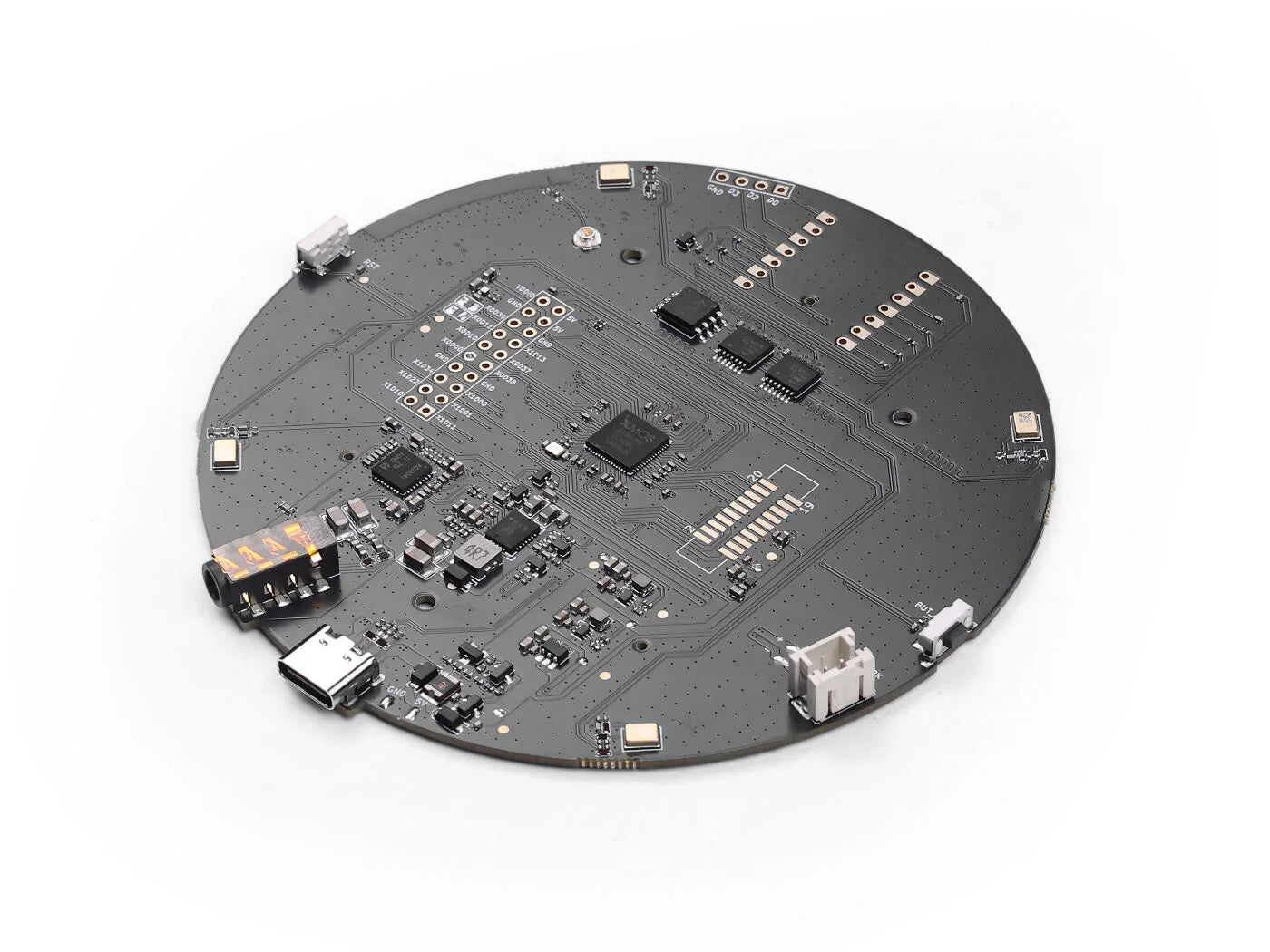

Seeed Studio ReSpeaker XVF3800 — USB 4-mikrofons cirkulär array är en professionell fjärrröstfront byggd på XMOS XVF3800. Den levererar 360° röstupptagning (upp till 5 m) med avancerad ljudbehandling inklusive AEC, AGC (60 dB), DoA, VAD, efterklangsborttagning, multistrålfokusering och brusreducering. Designad för röstassistenter, konferenser, robotik och industriell röststyrning, integreras den via USB Audio för omedelbar plug-and-play eller I2S för inbäddade MCU-projekt. Kompakt mikrofonarkitektur med nedåtriktade mikrofoner gör den idealisk för utrymmesbegränsade enheter. 🎤🧠📶
🌟 Nyckelfunktioner
- XMOS XVF3800-uppgradering: Smartare röstbehandling för tydligare målupptagning i bullriga miljöer.
- Avancerad ljudpipeline: AEC, multistrålfokusering, efterklangsborttagning, DoA, VAD, dynamisk brusreducering, 60 dB AGC.
- 4-mikrofons cirkulär array: 360° fjärrupptagning upp till 5 m; skär igenom brus och eko.
- Plug-and-play-enkelhet: Standard USB-gränssnitt för SBC:er (Raspberry Pi, NVIDIA Jetson) och PC:er (Windows, Linux, macOS). Inga drivrutiner behövs.
- I2S-gränssnitt för MCU:er: Direkt integration med Seeed Studio XIAO-serien och Arduino för inbäddade röstapplikationer.
- Kompakt, inbäddningsbar design: Mikrofoner som pekar nedåt, platt PCB; enkel chassiintegration utan hinder.
- Ljudutgångsalternativ: Inbyggd högtalarkontakt och 3,5 mm hörlursuttag; stödjer 5 W förstärkarehögtalare.
📊 Specifikationer
| Kärnchip | XMOS XVF3800 |
| Mikrofoner | 4 × högpresterande digitala mikrofoner (cirkulär array) |
| Känslighet | −26 dBFS |
| Akustisk överbelastningspunkt | 120 dB SPL |
| SNR | 64 dBA |
| Bearbetningsfunktioner | AEC, AGC (60 dB), DoA, VAD, efterklangsborttagning, strålformning, brusreducering |
| Gränssnitt | USB Audio (UAC2.0), I2S (MCU-integration) |
| Ljudutgång | Högtalarkontakt / 3,5 mm hörlursuttag (stöder 5 W förstärkarehögtalare) |
| Maximal samplingsfrekvens | 16 kHz |
| Strömförsörjning | USB 5 V eller extern 5 V |
| Dimensioner | 108 mm × 108 mm × 18 mm |
🧩 Hårdvaruöversikt
GPIO-översikt
reSpeaker XVF3800 exponerar 3 ingångspinnar (GPI) och 5 utgångspinnar (GPO) för extern kontroll. Du kan använda dessa för att läsa knappstatus eller styra hårdvara som mute-LED, förstärkare eller LED-lampor.
| Pin-namn | Riktning | Funktion |
|---|---|---|
| X1D09 | Ingång (RO) | Mute-knappstatus (hög när släppt) |
| X1D13 | Ingång (RO) | Flytande |
| X1D34 | Ingång (RO) | Flytande |
| X0D11 | Utgång (RW) | Flytande |
| X0D30 | Utgång (RW) | Mute-LED + mikrofonmute-kontroll (hög = mute) |
| X0D31 | Utgång (RW) | Förstärkaren aktiverad (låg = aktiverad) |
| X0D33 | Utgång (RW) | WS2812 LED-strömstyrning (hög = på) |
| X0D39 | Utgång (RW) | Flytande |
🔧 Applikationer
- Smarta röstassistenter: Integreras med Amazon Alexa, Google Assistant, Home Assistant och andra plattformar för röststyrning på avstånd och automation.
- Konferenssystem: USB Audio Class 2.0-kompatibilitet för Teams, Zoom och mer; tydlig flerpunktsupptagning och realtidsstatusåterkoppling.
- Utveckling av ljudbehandling: Idealisk för taligenkänning, akustiska algoritmer och prototypframtagning av signalbehandling; öppen källkod-vänlig.
- Robotröstinteraktion & kontroll: 360° lokalisering, kommandigenkänning och robust dämpning för interaktiva robotar och röststyrda maskiner.
- Industriell röststyrning: Pålitlig kommandoinspelning i fabriks-, detaljhandels- och kommersiella miljöer med komplexa bullerprofiler.
📚 Dokument
📦 Delista
| reSpeaker XVF3800 — USB 4-mikrofonsarray | x1 |
