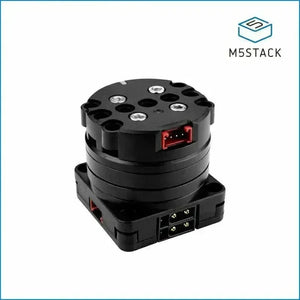

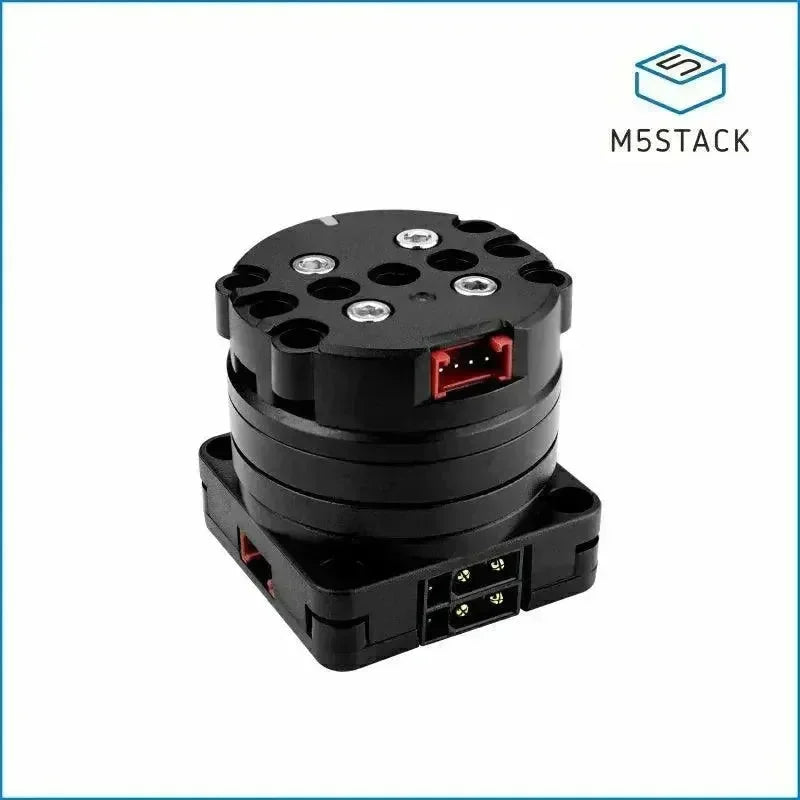

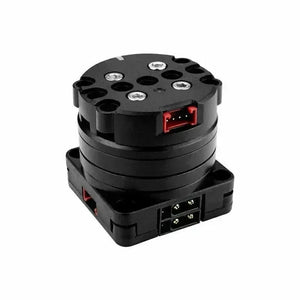

M5Stack RollerCAN-enhet med BLDC-motor (STM32)

M5Stack RollerCAN-enhet med BLDC-motor (STM32)

64,75 €

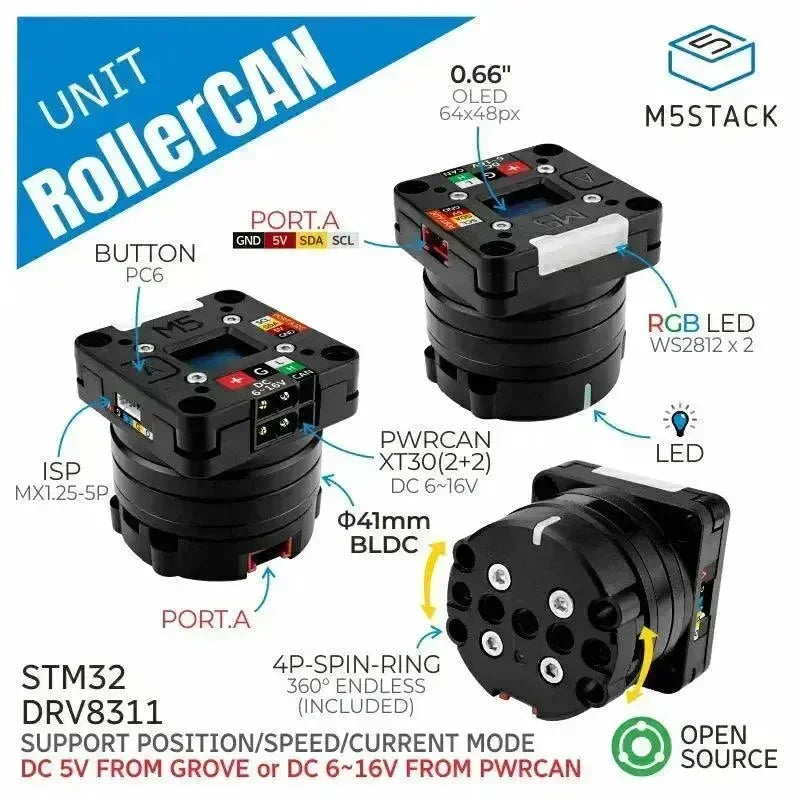

⚙️ RollerCAN-enhet: Smart rörelsekontroll i ett kompakt kit RollerCAN-enheten är ett borstlöst DC-motorrörelsekontrollkit 🌀 fullt av multifunktionsintegration för effektiv och precis rörelse. Den stödjer 6–16V DC-ingång via XT30 🔌 och 5V-ingång via Grove-gränssnitt 🌱, med automatisk effektfaktorjustering för optimal prestanda ⚡.

Drivs av en 3504 200KV borstlös motor och har ett inbyggt FOC sluten loop-drivsystem 🔁. Den klarar upp till 0,5A kontinuerlig fasström (utan tvångskylning) och 1A för korta stötar 🔥.

För precisionsåterkoppling använder den en magnetisk encoder 🧲 och stödjer trippel-loop-kontroll över ström, hastighet och position 🎯. Aksen stöder installation av släpring, vilket möjliggör 360° rotation 🔄 samtidigt som Grove-gränssnittets anslutning bibehålls—perfekt för att stapla ytterligare moduler ovanpå samtidigt som sömlös ström- och dataöverföring säkerställs 🔗.



🧠 Intuitivt gränssnitt & utvecklarvänlig design RollerCAN-enheten har en 0,66-tums OLED-skärm på baksidan för övervakning i realtid 📺, tillsammans med en RGB-indikator och funktionsknapp för smidig människa-maskin-interaktion 🎛️.

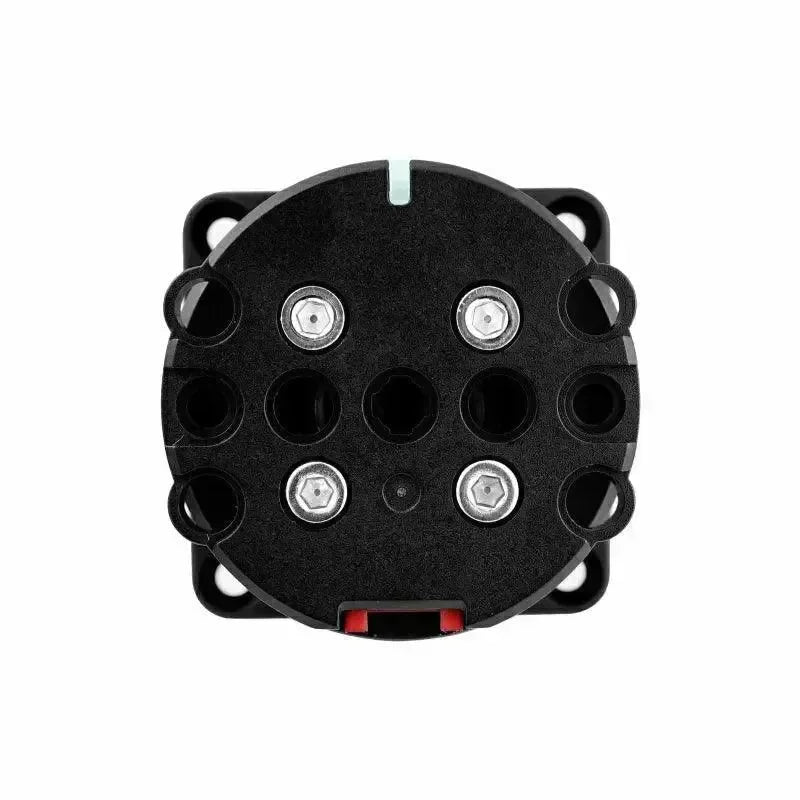

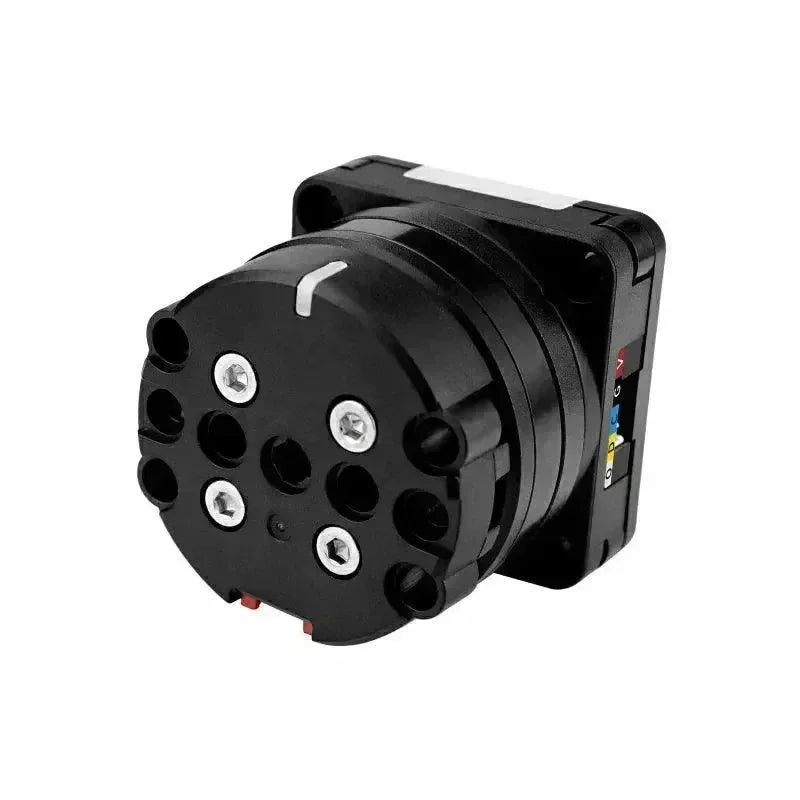

Dess övre och bas inkluderar LEGO-kompatibla monteringshål och M3-skruvportar, vilket möjliggör enkel montering och modulär integration 🧩. Både hårdvara och mjukvara är helt öppen källkod, med stöd för rörelsekontroll och parameterjustering via busskommunikation 🔄.

För utvecklare erbjuder den SWD- och SWO-felsökningsgränssnitt, vilket ger större flexibilitet under prototypframställning och anpassning 🛠️. Idealisk för maskinleder, rörelsekontrollsystem, industriell automation och visuella demonstrationsprojekt 🚀.



Arduino

RollerCAN Lite-enhetsbibliotek

RollerCAN Lite-enhet Intern Firmware


Protokoll

I2C

RollerCAN Lite-enhet I2C Protokolltabell

RollerCAN Lite-enhet I2C Användarmanual

CAN

RollerCAN Lite-enhet CAN Protokolltabell

RollerCAN Lite-enhet CAN Användarmanual



Relaterat innehåll

M5Stack RollerCAN-enhet: Precision Motion Control med CAN



Funktioner

  • 🌀 Borstlös DC-motorkontroll – Mjuk, effektiv rörelse med minimal ljudnivå och slitage

  • 🔗 CAN & I2C-kommunikation – Dubbla protokoll för flexibel integration

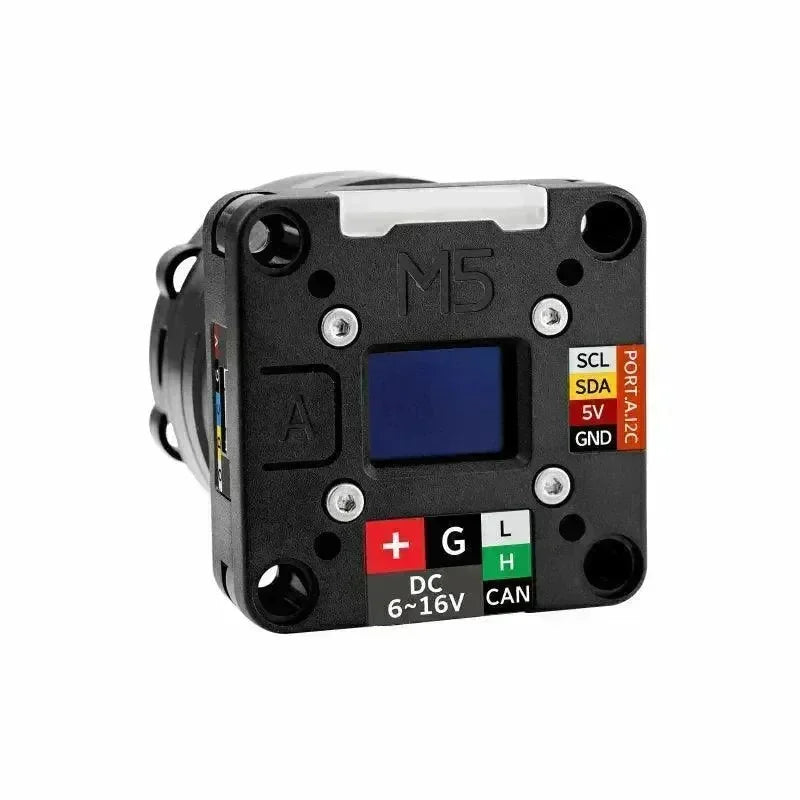

  • 📺 Integrerad OLED-skärm – Realtidsövervakning av status med en blick

  • 🌈 RGB-indikatorlampa – Visuell återkoppling för systemstatus och varningar

  • 🔁 FOC Sluten Loop Drivsystem – Precisionstyrning av ström, hastighet och position

  • 🔄 Slipringsstöd

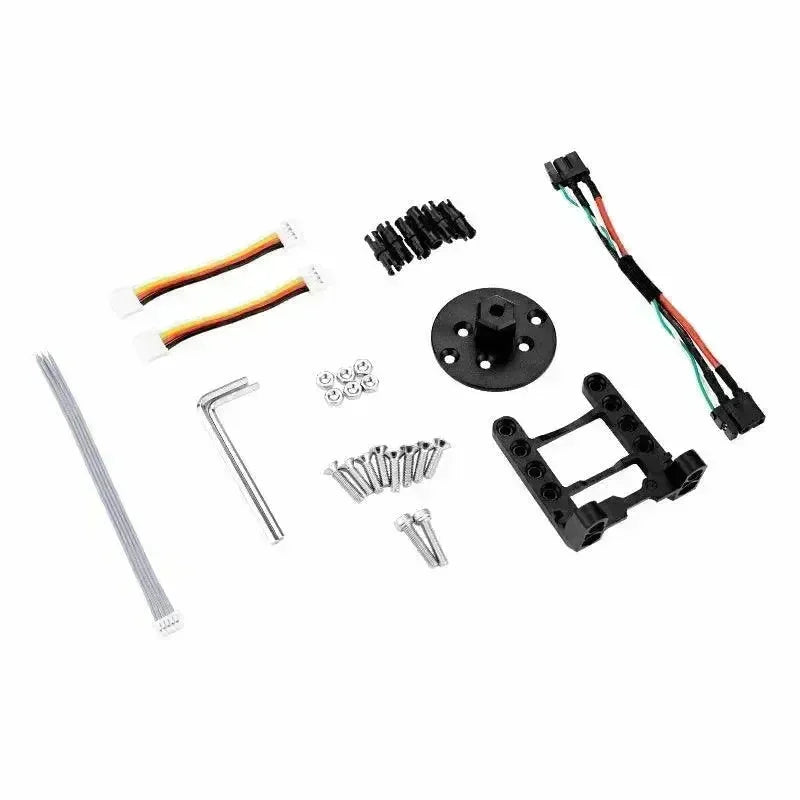

Paketet Innehåller

  • 1x RollerCAN-enhet
  • 1x PwrCAN-kabel (10 cm)
  • 2x HY2.0-4P Grove-kablar (5 cm)
  • 6x friktionsstift
  • 1x fläns
  • 1x fäste
  • 1x insexnyckel (2,5 mm)
  • 1x insexnyckel (2mm)
  • 6x M3 muttrar
  • 2x insex skruvar med sexkantskalle M3x14mm
  • 4x insex försänkta skruvar M3x14mm
  • 4x insex försänkta skruvar M3x12mm
  • 1x enkel huvudterminalkabel 5P felsökningskabel 1,25mm steg, 100mm längd



Produktjämförelse



Användningsområden

  • 🔩 Precisionsstyrning av robotleder – Sömlös integration i ledade system

  • 🏭 Smart tillverkningsutrustning – Optimerad för industriell automation och intelligenta arbetsflöden

  • 🎥 Visuella demonstrationsprojekt – Perfekt för utbildningsmiljöer, utställningar och prototypshower



Specifikationer

Specifikation Parametrar
MCU STM32G431CBU6 @ Cortex-M4, 128KB Flash, 32KB SRAM, 170MHz
Motortyp D3504 200KV borstlös motor @ diameter: 41mm
Drivrutinchip DRV8311HRRWR
Vinkelgivare TLI5012BE1000

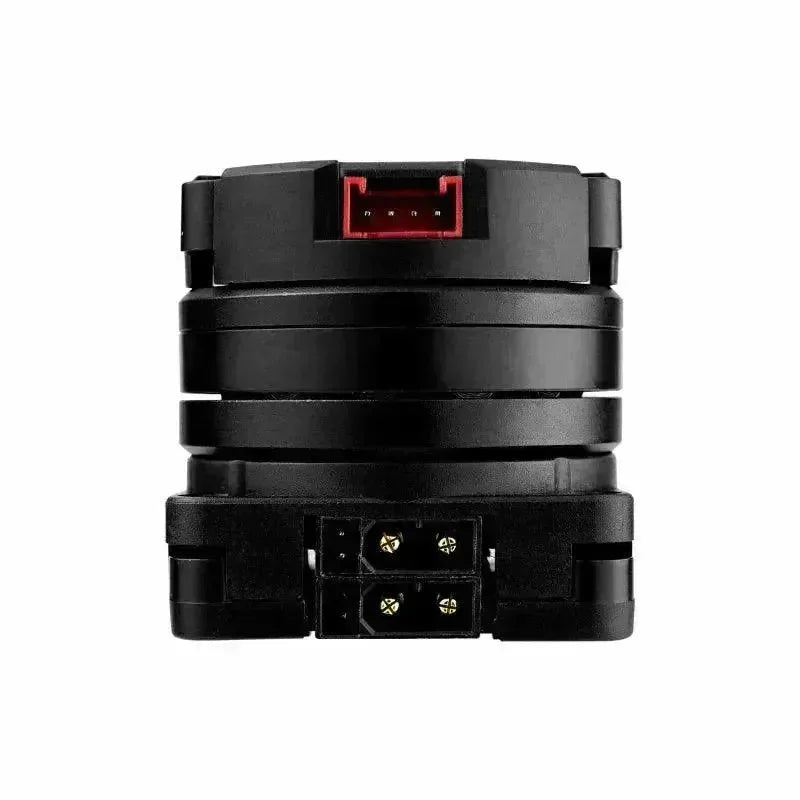

Kommunikationsgränssnitt 2x CAN (XT30-gränssnitt) @ XT30 (2+2) PW-M
2x I2C (0x64)

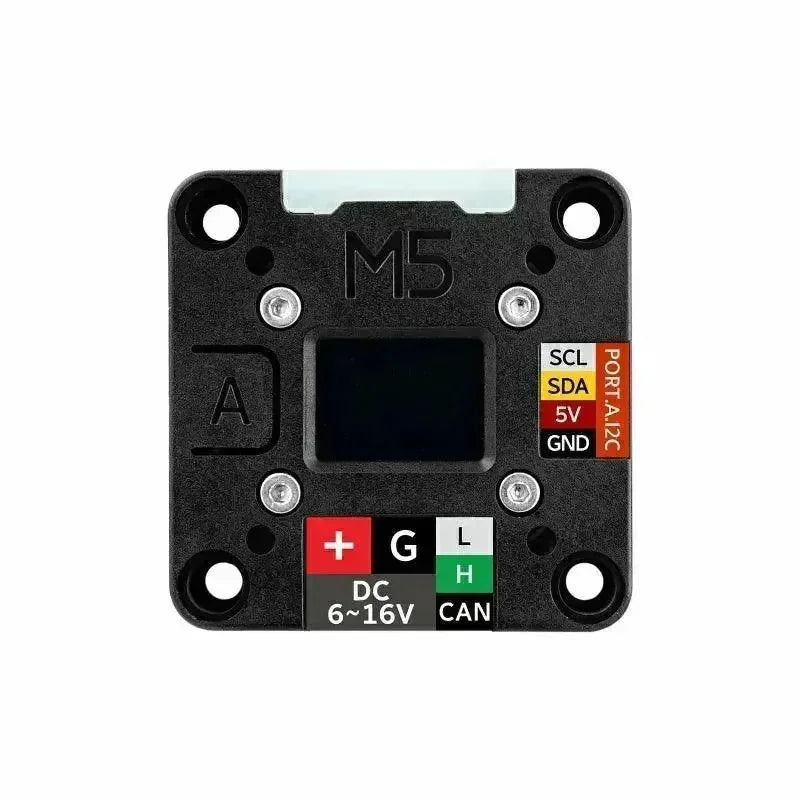

Skärm 0,66-tums OLED-display, upplösning: 64*48, SPI-kommunikation
RGB-LEDs 2x WS2812-2020
Motorns strömförsörjning CAN (XT30-gränssnitt) @ 6-16V strömförsörjning
Grove-port DC5V strömförsörjning
Slipring_Grove-port DC5V strömförsörjning
Ladda Belastning: 50g Motorns hastighet: 2100rpm Ström: DC16V/225mA
Belastning: 200g Motorns hastighet: 1400rpm Ström: DC16V/601mA
Belastning: 500g (maximal belastning) Motorns hastighet: 560rpm Ström: DC16V/918mA
Ingen belastning: DC16V/78mA
Viloläge Ström Grove-port DC5V strömförsörjning @ 70mA
CAN (XT30-gränssnitt) strömförsörjning DC16V @ 32mA
Utgångsdragmoment Grove-port DC5V strömförsörjning: 0,021N.m / 0,2kgf.cm @ 350mA ström
CAN (XT30-gränssnitt) DC16V strömförsörjning: 0,065N.m / 0,66kgf.cm @ 927mA ström
Slipring (Grove-port) Utgångskapacitet DC5V / 300mA
Ljudnivå 48dB
Drifttemperatur 0-40°C
Produktdimensioner 40*40*40mm
Förpackningsmått 170*75*52mm
Produktvikt 84.4g
Paketvikt 157.7g



Scheman

scheman



PinMap

Enhet RollerCAN

HY2.0-4P Svart Röd Gul Vit
PORT.A GND 5V SDA SCL

I2C, CAN, RGB, Knapp

STM32G431CBU6 PA15 PB7 PA11 PA12 PB4 PB5 PC6
I2C SYS_I2C_SCL SYS_I2C_SDA
CAN FDCAN_RX FDCAN_TX CAN_STB
WS2812C LED_DAT
Knapp A SYS_SW

OLED

STM32G431CBU6 PB15 PB13 PB14 PB10 PB12
OLED OLED_MOSI OLED_SCK OLED_DC OLED_RST OLED_CS



Modellstorlek
