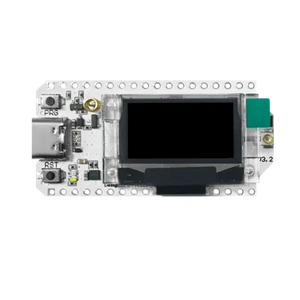

🚀 WiFi LoRa 32 V3 – Nästa generations IoT-utvecklingskort från Heltec

The WiFi LoRa 32 V3 är den senaste utvecklingen av Heltec Automations ikoniska IoT-utvecklingskort 🛠️—först lanserat 2017 och mycket älskat av makers och utvecklare 👨💻👩🔧.

Denna uppgraderade version behåller samma pinout som V2 🔁 samtidigt som den integrerar:

  • 📡 Wi-Fi

  • 📶 Bluetooth 5 (LE)

  • 📻 LoRa (SX1262)

  • 🖥️ 0.96" OLED-display

Perfekt för att bygga:

  • 🌐 Meshtastic mesh-nätverk

  • 🏙️ Smart stadsinfrastruktur

  • 🏭 Industriell automation

  • 🏠 Hem säkerhetssystem

  • 📦 Specialanpassade IoT-applikationer


⚙️ Drivs av ESP32-S3 + SX1262

Under huven:

  • 🧠 ESP32-S3FN8 dual-core processor

  • 📡 SX1262 LoRa-transceiver

  • 💻 Stöder Arduino, MicroPython och mer


🔌 Designad för verklig användning

  • 🔋 USB Type-C-gränssnitt

  • 🔋 Inbyggd litiumbatterihantering

  • 🌱 Strömsnål design för mobilt eller fast bruk

  • 📶 Robust RF-krets för stabil kommunikation

  • 🧩 Flexibla expansionsmöjligheter för avancerade byggen

Oavsett om du prototypar en Meshtastic-nod, distribuerar en LoRaWAN-gateway eller skapar en anpassad trådlös lösning, är WiFi LoRa 32 V3 ditt självklara kort för pålitlig, skalbar IoT-innovation 💡.

Trådlöst Mesh- & GPS DIY-kit – Baserat på Heltec LoRa32 V3 868MHZ

Bygg din egen pålitlig, långdistans kommunikation enhet med vår Trådlös Mesh & GPS Gör det själv Kit, drivs av av den robust Heltec LoRa32 V3 plattform – alla för under €30 💶. Detta öppen källkod 🛠️, bärbar 🎒 delar paket inkluderar allt du behöver till skapa en kompakt lösning kombinera offline mesh nätverk 🔗, GPS spårning 🛰️, OLED display med kontroller 📟, och ESP32‑S3 Wi‑Fi/BLE anslutning 📶. Alla komponenter är testad för kompatibilitet ✅, så du kan hoppa över den gissningslek och starta byggnad i minuter. Perfekt för utomhus äventyr 🏕️, nödsituation räddning 🚑, IoT prototypning ⚙️, trådlös säkerhet forskning 🔐, och STEM utbildning 📚 — din nästa projekt startar här 🚀.

Funktioner

🧠 Microprocessor: ESP32-S3FN8 (Xtensa® 32-bit LX7 dual-core, 5-stegs pipeline, upp till 240 MHz)

📡 LoRa-chip: SX1262-sändare/mottagare för långdistanskommunikation

🔌 USB Type-C-gränssnitt med inbyggd spänningsreglering, ESD-skydd, kortslutningsskydd och RF-skydd

🔋 Batterigränssnitt: SH1.25-2-kontakt med integrerad litiumbatterihantering (laddning/urladdning, överladdningsskydd, spänningsdetektion, automatisk USB/batteri-omkoppling)

📟 Display: 0.96" 128×64 OLED-skärm för felsökningsinfo, batteristatus och mer

🌐 Trippel trådlös: Inbyggd Wi-Fi, LoRa och Bluetooth med en 2,4 GHz metallfjäderantenn + IPEX (U.FL) kontakt för extern LoRa-antenn

💾 USB-till-seriell: Ombord CP2102-chip för enkel firmware-flashning och seriell felsökning

🛠️ Stöd för Arduino IDE: Perfekt för inbyggd utveckling och snabb prototypframställning

⚙️ Optimerad RF- och strömförsörjningsdesign: Perfekt för lågströms IoT-applikationer


Specifikationer

Parametrar Beskrivning
Master Chip ESP32-S3FN8 (Xtensa®32-bit lx7 dual core processor)
LoRa Node Chip SX1262
USB till seriell chip CP2102
Frekvens 470~510MHz,
863~928MHz
Max. sändningseffekt 21±1dBm
Max. mottagningskänslighet -134dBm@SF12 BW=125KHz
Wi-Fi 802.11 b/g/n, upp till 150Mbps
Bluetooth Bluetooth 5 (LE)
Maskinvaruresurs 7*ADC1 + 2*ADC2;
7*Touch;
3*UART;
2*I2C;
2*SPI; etc.
Minne 384KB ROM;
512KB SRAM;
16KB RTC SRAM;
8MB SiP Flash
Gränssnitt Type-C USB;
2*1.25 litiumbatterigränssnitt;
LoRa ANT(IPEX1.0);
2*18*2.54 Header Pin
Batteri 3.7V litiumbatteri strömförsörjning och laddning
Drifttemperatur -20 ~ 70 ℃
Mått 50.2 * 25.5* 10.2 mm

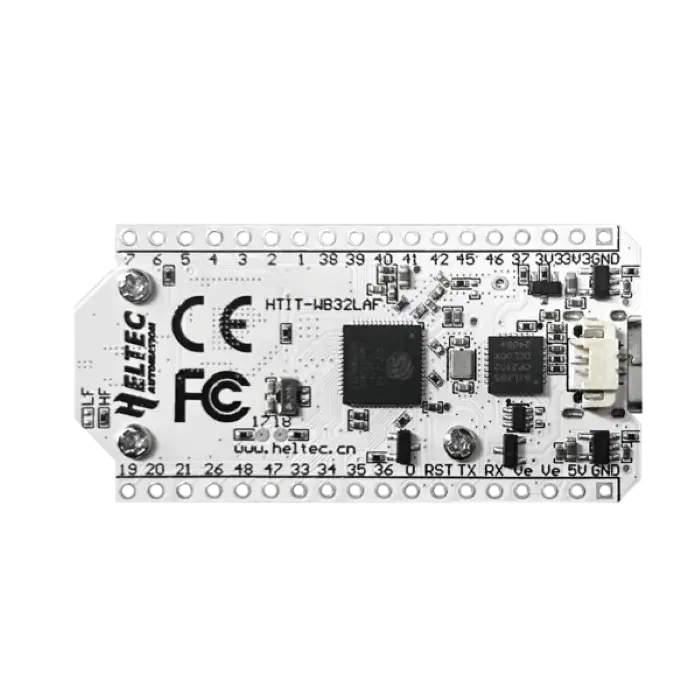

Pin-karta


Höjdpunkter

USB Type C

Strömförsörjning, firmware-nedladdning och felsökningsgränssnitt använder en mer universell USB Type C-kontakt, vilket gör utvecklingsarbetet smidigare.

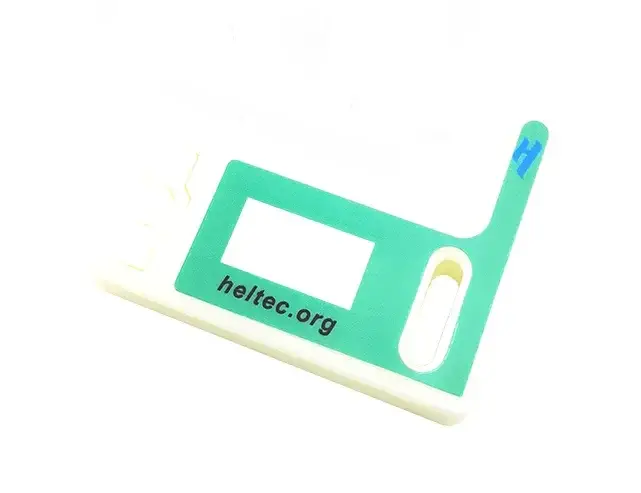

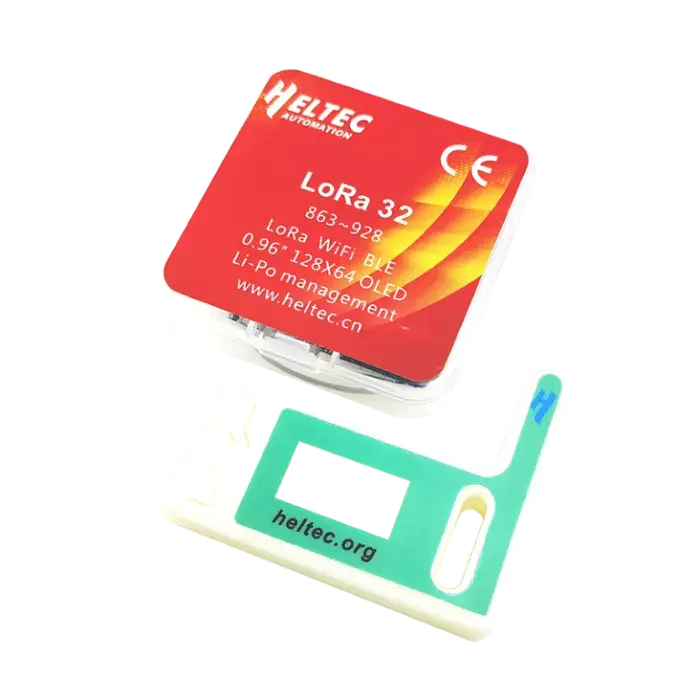

Plastskal

Vi har också gjort ett plastskal som ett tillvalstillbehör. Det ger grundläggande skydd för utvecklingskortet.

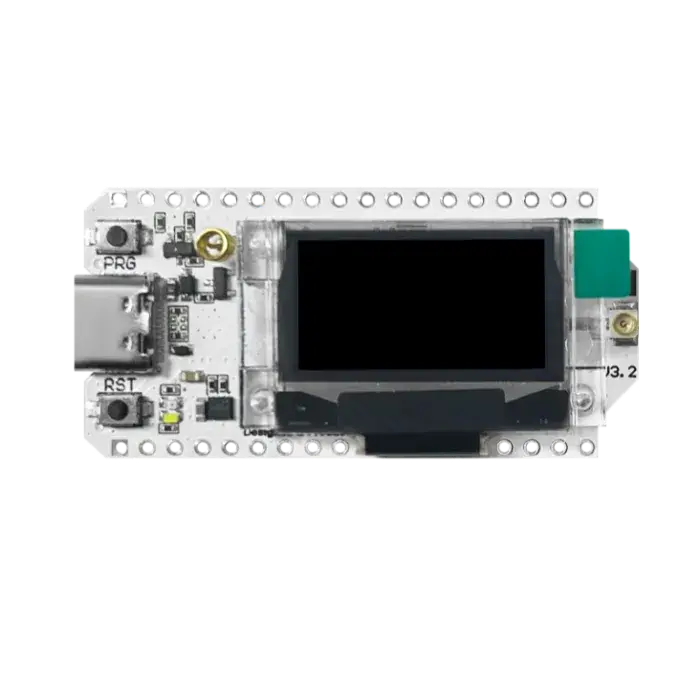

Inbyggd OLED-skärm

Den integrerade OLED-skärmen kan användas för att visa information såsom systemstatus och parametrar, vilket gör det bekvämt för användare att direkt använda hela utvecklingskortet för sin egen produktdesign.



Trådlöst Mesh & GPS DIY Kit Kopplingsschema:

Encoder A Heltec 5
Encoder G Heltec GND
Encoder B Heltec 6
Encoder Sw1 Heltec 7
Encoder Sw2 Heltec GND
Buzzer + Heltec 45
Buzzer - Heltec GND
Vibro + Heltec 40
Vibro - Heltec GND
GPS VCC Heltec 3V3
GPS RX Heltec 48
GPS TX Heltec 47
GPS GND Heltec GND
BME280 VCC Heltec 3V3
BME280 GND Heltec GND
BME280 SCL Heltec 42
BME280 SDA Heltec 41
HY-4P Black Heltec GND
HY-4P Red Heltec 3V3
HY-4P Yellow Heltec 41
HY-4P White Heltec 42



FAQ

2,4 GHz-antennen är en fjäderantenn, och det finns ingen extra anslutning på kortet för 2,4 GHz trådlösa signaler.

Nej, WiFi LoRa 32 har ingen extern PSRAM, om din applikation behöver använda Bluetooth och Wi-Fi samtidigt kan du titta på denna produkt: Heltec Wireless Bridge.

  • Arduino
  • Micro Python
  • Platform.io
  • Espressif IDE

Vi rekommenderar starkt att använda Arduino. Vi har komplett teknisk support och tillhandahåller komplett LoRaWAN code for ESP32 Arduino framework.

Du kan hitta denna typ av kontakt genom att söka på "SH1.25 x 2".

Självklart, du kan kontakta vår försäljningspersonal och ge dina idéer.

Nej, MCU är annorlunda.

Det orsakas av meshtastic-inställningen. Att ändra standarddisplayen till SSD1306 kan lösa problemet.

De specifika stegen är följande:

“Radio konfiguration”→”Display”→”Åsidosätt OLED auto-detektering”→”SSD1306”



Dokument & [Resource]


Projekt

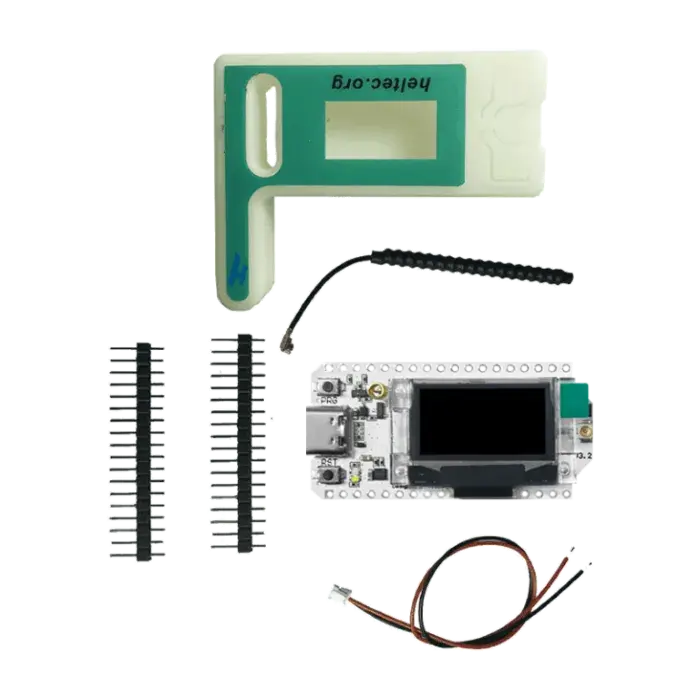

Packlista

Standardpackningslistan utan att välja några tillbehör är som följer:

Artikel Kvantitet
WiFi LoRa 32 (V3) x1
LoRa Antenna x1
SH1.25×2 Batterikontakt x1
2.54*18 Header Pin x2

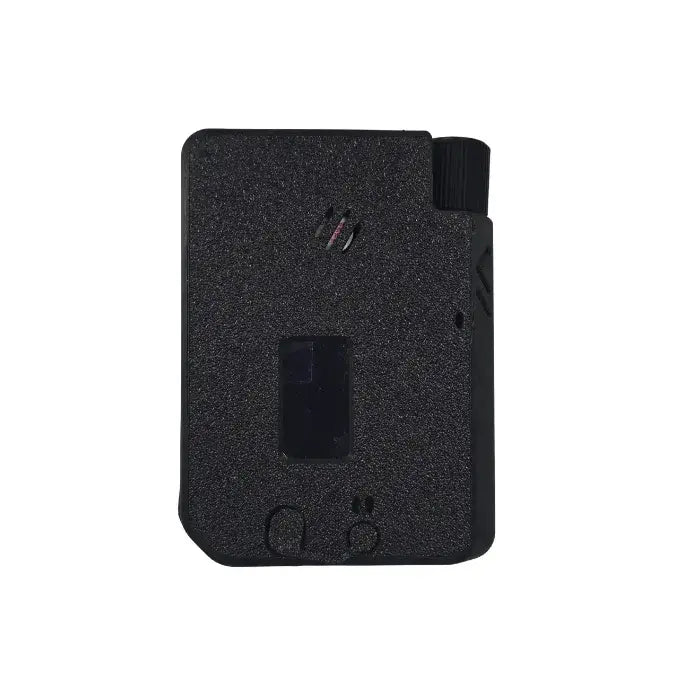

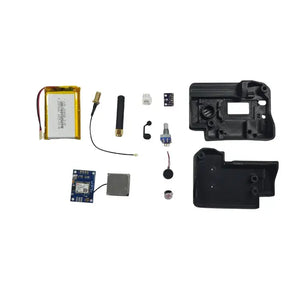

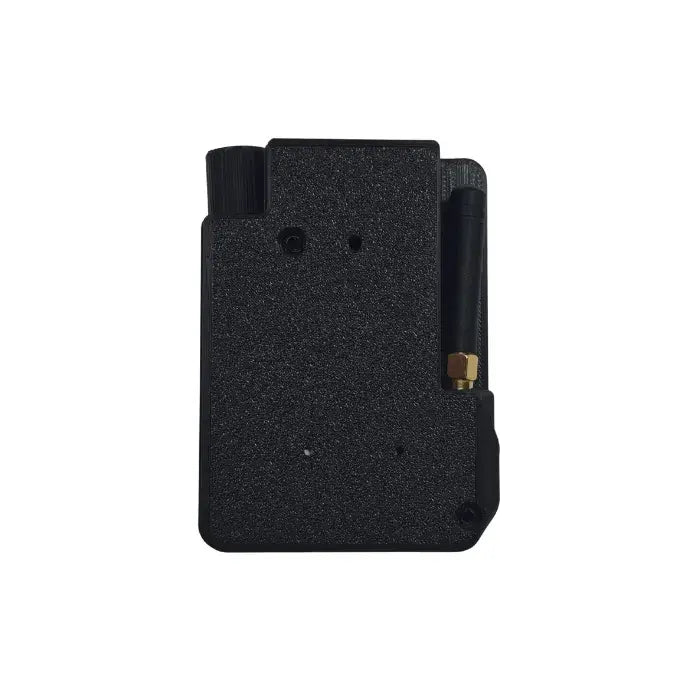

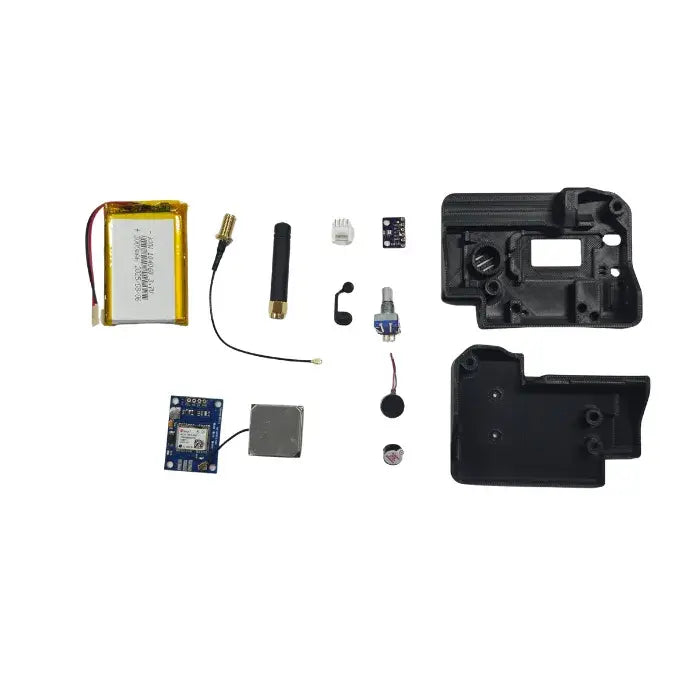

Wireless Mesh & GPS DIY Kit - Endast tillbehör (utan V3)



Artikel Kvantitet
Fodral x1
GY-BME280 (3.3v) x1
NEO-7M GPS moudle x1
Aktiv summer 3V x1
Mini vibrationsmotor DC 3V x1
Antenna x1
3.7V 974058 3000mAh Lipo Polymer Litiumbatteri x1
EC11 roterande encoder x1
HY-4P x1
