🚀 HELTEC WiFi LoRa 32 V4 är ett nästa generations utvecklingskort anpassat för långdistans, lågströms trådlös kommunikation. Drivs av ESP32-S3 dual-core processor, stödjer det 🌐 Wi-Fi, 📶 Bluetooth 5.0 och 📡 LoRa via den högpresterande SX1262 chipset, vilket gör det idealiskt för Meshtastic och LoRaWAN-applikationer.
Med 2MB PSRAM och 16MB Flash hanterar den komplexa uppgifter och protokoll med lätthet. Kortet behåller det välkända formatet från tidigare versioner, vilket säkerställer smidiga uppgraderingar, samtidigt som det introducerar förbättrad RF-skydd, guldbelagda kontakter och förbättrad signalintegritet ⚙️. Det stödjer också GPS-moduler och integreras smidigt med Arduino utvecklingsmiljö 🛠️.
Oavsett om du bygger ett fjärrsensor-nätverk, ett mesh-kommunikationssystem eller en smart jordbrukslösning 🌾, erbjuder V4 den pålitlighet, skalbarhet och flexibilitet som utvecklare behöver. Dess förfinade design och robusta funktionsuppsättning gör den till ett utmärkt val för moderna IoT-projekt.
🌟 Huvudfunktioner – HELTEC WiFi LoRa 32 V4
- 🔧Baserad på ESP32-S3R2 & SX1262, stödjer Wi-Fi b/g/n, BLE och LoRa-kommunikation
- 🧠2MB PSRAM och 16MB Flash – idealiskt för UI och komplexa system
- 📡LoRa sändningseffekt: Hög effekt 28 dBm / Låg effekt 22 dBm
- 🛡️PC-hölje skyddar skärmen och integrerar FPC 2.4G antenn
- 🔌Formfaktor och pin-kompatibilitet med WiFi LoRa 32 V3
- ☀️Tillagd SH1.25-2Pin solpanelgränssnitt och SH1.25-8Pin GNSS-gränssnitt
- 🔋Optimerad litiumbatterihantering
- 🌱Låg strömförbrukning: mindre än 20μA
🚀Hårdvarujämförelse – HELTEC WiFi LoRa 32 V4 vs V3
| Parametrar | V3 | V4 |
|---|---|---|
| MCU | ESP32-S3FN8 | ESP32-S3R2 |
| Flash | 8MB (integrerad) | 16MB (extern) |
| USB till seriell chip | CP2102 | Borttagen CP2102 |
| Strömhantering | Standard Li-ion hanterings-IC | Uppgraderad IC som stödjer solenergiingång |
| Solcellingång | Ej tillgänglig | Tillagd SH1.25-2P-gränssnitt |
| LoRa TX-effekt | 21±1dBm | 28±1dBm |
| 2.4G Antenn | Metallfjäderantenn | FPC-antenn + IPEX-kontakt |
| GPS-gränssnitt | Ej tillgänglig | Tillagd SH1.25-8Pin-gränssnitt |
| Perifer I/F | 36-stifts | 40-stifts |
| Skärmanslutning | Lödd | Lödd + B2B-kontakt |
| Stiftillverkning | Silverpläterad | Guldpläterad |
| Skärmfäste | Delvis skydd | Fullt skydd |
✨ Höjdpunkter – HELTEC WiFi LoRa 32 V4
⚙️ Kraftfullare MCU
The WiFi LoRa 32 V4 drivs av ESP32-S3R2, med 2MB PSRAM och 16MB extern Flash—en minnesuppgradering idealisk för UI-rik och komplex systemdesign, särskilt i avancerade LoRaWAN och Meshtastic-installationer.
📡 Högre sändningseffekt
Finns i både högpresterande och lågenergi versioner, levererar WiFi LoRa 32 V4 högpresterande modell upp till 27+1 dBm sändningseffekt. Detta möjliggör längre kommunikationsavstånd och större anpassningsbarhet i olika IoT-scenarier.
🔌 Fler perifera gränssnitt
-
☀️ Tillagd SH1.25×2 solpanel-gränssnitt, stödjer 4.7~6V solcellsspänning
-
🛰️ Tillagd SH1.25×8 GNSS-gränssnitt, med individuellt styrbar GNSS-ström
-
🔋 Integrerad SH1.25×2 litiumbatteri-gränssnitt för flexibla strömalternativ
🔧 Kompatibel med V3 Pinout
The WiFi LoRa 32 V4 behåller formfaktorn och pin-layouten från WiFi LoRa 32 V3, samtidigt som extra pinnar har lagts till. Pin-beläggningen har uppgraderats från silver till guld, vilket förbättrar hållbarhet och ledningsförmåga för långvarig användning.
🛠️Produktdetaljer – HELTEC WiFi LoRa 32 V4

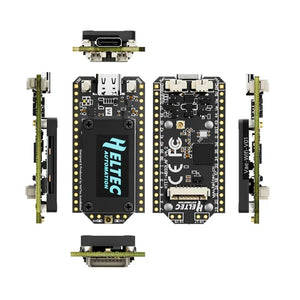

Layout
Pin-karta
⚙️Specifikationer – HELTEC WiFi LoRa 32 V4
| Parametrar | Beskrivning |
|---|---|
| MCU | ESP32-S3R2 (Xtensa®32-bit lx7 dual core processor) |
| LoRa-chip | SX1262 |
| Frekvens | Högströmsversion: 863-928MHz Lågströmsversion: 433, 470-510, 863-928MHz |
| Max. sändningseffekt | Högströmsversion: 28 ±1 dBm Lågströmsversion: 21 ±1 dBm |
| Max. mottagningskänslighet | -137dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, upp till 150Mbps |
| Bluetooth | Bluetooth (LE), Bluetooth 5, Bluetooth Mesh |
| Maskinvaruresurs | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc. |
| Minne | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Gränssnitt | Type-C USB; SH1.25*2 stifts litiumbatterigränssnitt; SH1.25*8 stiftsgränssnitt; LoRa ANT(IPEX1.0); 2.4G ANT(IPEX1.0) |
| Batteri tillämpligt | 3,3-4,4V litiumbatteri |
| Drifttemperatur | -20 ~ 70 ℃ |
| Mått | 51.7 * 25.4* 10.7mm |
🔗[Docs] & [Resource]
- [Docs] — Användarmanual
- [Attachment] — Kopplingsschema
- [Attachment] — Datablad
- [Attachment] — 3D-modellschema
- [Resource] — Downloadable Resources
- [Resource] — Heltec ESP32 Utvecklingsramverk (Board Manager, Grundläggande Exempel)
- [Resource] — Heltec ESP32 Extensionsbibliotek (LoRa/LoRaWAN, Sensorer, etc.)

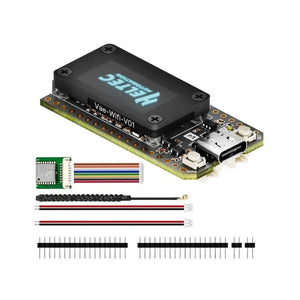

📦Packlista
Standard packlista utan val av tillbehör är följande:
| Artikel | Antal |
|---|---|
| WiFi LoRa 32 (V4) | x1 |
| LoRa Antenn | x1 |
| SH1.25×2 Kontakt (för batteri&solenergi) | x2 |
| 2.54*18 Header Pin | x2 |
| 2.54*2 Header Pin | x2 |

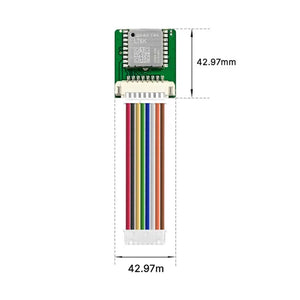

| GPS-modul | x1 |
❓ FAQ – WiFi LoRa 32 V4
📡 2.4GHz Antenn
Standard 2.4G FPC antenn för WiFi LoRa 32 V4 är placerad på sidan av plastskärmens fäste.
Om du vill använda en IPEX-ansluten 2,4G-antenn, ta bort induktorn markerad ① och lägg till ett 0-ohms motstånd (eller ledande metall/kabel) på position ② för att ansluta till IPEX-gränssnittet.
💻 Stödda utvecklingsmetoder
- ✅ Arduino (rekommenderas)
- 🐍 MicroPython
- ⚙️ Platform.io
- 🧠 Espressif IDE
Vi rekommenderar starkt att använda Arduino för WiFi LoRa 32 V4. Full teknisk support och LoRaWAN-kod för ESP32 Arduino-ramverket finns tillgänglig.
🔋 Batterisockeltyp
WiFi LoRa 32 V4 använder en sockeltyp som ofta hittas genom att söka på “SH1.25 x 2”.
🖥️ Version utan OLED
Ja, du kan beställa en version av WiFi LoRa 32 V4 utan OLED-display. Kontakta bara vår försäljningspersonal med din förfrågan.
🔄 Kompatibilitet mellan V3 och V4
WiFi LoRa 32 V4 är kompatibel med V3 i de flesta scenarier. Den använder samma chipserie, OLED och nästan identisk pinlayout. Men på grund av ökad sändningseffekt kan vissa kodinställningar behöva justeras för att matcha faktisk utgång.
⚠️ Problem med koduppladdning
Vänligen prova följande steg:
- Använd en annan USB-kabel.
- Gå in i BootLoader-läge med en av dessa metoder:
- Håll ner PRG-knappen, anslut USB-C-kabeln och släpp sedan PRG-knappen.
- Anslut USB-C-kabeln, håll ner PRG-knappen, tryck en gång på RST-knappen och släpp sedan PRG-knappen.
