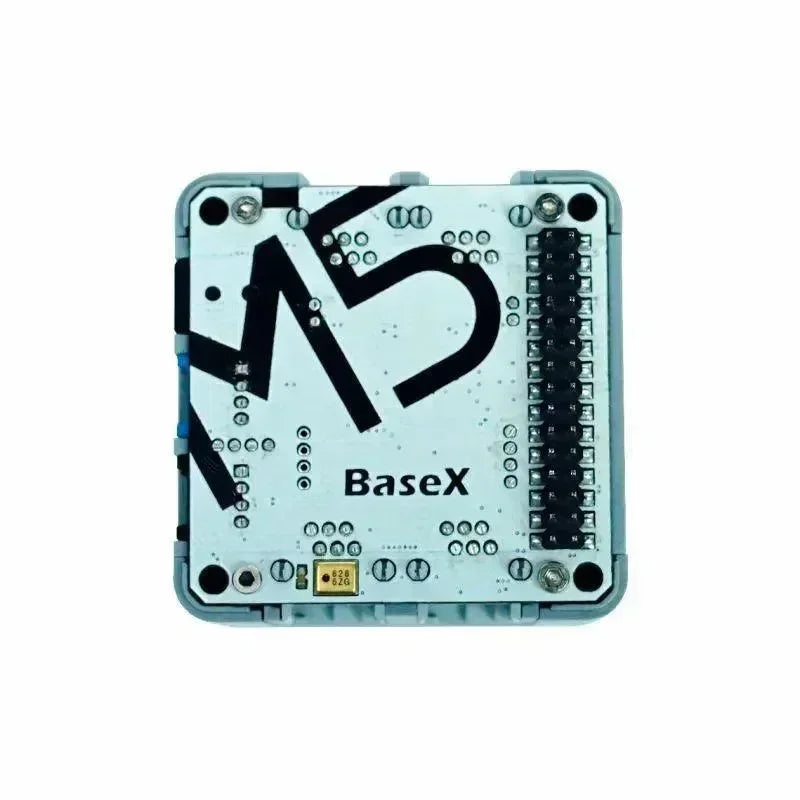

M5Stack BaseX-bas kompatibel med EV3-motorer, RJ11-gränssnitt
Beskrivning
Base X är en specialiserad bas kompatibel med LEGO EV3-motorer. Dess konstruktionsdesign liknar BASE26, stöder flera monteringsmetoder och har en LEGO-kopplingsbas så att den kan integreras i LEGO-byggen.
Base X kan ansluta upp till 4 LEGO-motorer samtidigt och stöder avläsning och styrning av vinkel och hastighet. Den har även 2 servogränssnitt för direkt styrning av servovinkeln, en inbyggd PDM-mikrofon för ljudupptagning, ett UART-gränssnitt och ett GPIO-gränssnitt för flexibel sensoranslutning.
Basen har ett inbyggt batteri på 950 mAh som kan laddas via M5Core USB Type-C-porten. För att förbättra motordrivningskapaciteten har den även ett likströmsuttag för extern 9–12 V DC-motoreffekt. Laddning via basen stöds inte.
Funktioner
- Kompatibel med LEGO EV3-motorer
- 4-vägs LEGO-motorgränssnitt, maximal total strömutgång på 2 A för basen
- 2-vägs servodrivning, maximal total strömutgång på 2 A för basen
- Stöder avläsning och styrning av vinkel och hastighet
- 1-vägs UART-gränssnitt
- 1-vägs GPIO-gränssnitt
- Inbyggd PDM-mikrofon på G34
- Inbyggd DC-DC-omvandling, 9–12 V-ingång endast för separat motoreffekt
- Inbyggt batteri på 950 mAh
- Flera monteringsmetoder och stöd för LEGO-hål
Specifikationer
| Specifikation | Parameter |
|---|---|
| MCU | STM32F030C8T6 |
| Kommunikationsgränssnitt | I2C-kommunikation @ 0x22 |
| Motorgränssnitt | 4-vägs LEGO-motorgränssnitt |
| Servogränssnitt | 2-vägs servodrivning |
| Motoreffekt | 9–12 V DC-ingång, endast för separat motoreffekt |
| Batteri | Inbyggt batteri på 950 mAh |
| Produktstorlek | 54,0 x 54,0 x 26,0 mm |
| Produktvikt | 59.0g |
| Förpackningsstorlek | 150,0 x 65,0 x 40,0 mm |
| Bruttovikt | 110.0g |
Gränssnitt
- 4-vägs LEGO-motorgränssnitt
- 2-vägs servogränssnitt
- I2C-kommunikationsgränssnitt, slavadress 0x22
- UART-gränssnitt på 16 / 17
- GPIO-gränssnitt på 26 / 36
- Inbyggd PDM-mikrofon på G34
- Likströmsuttag för 9–12 V motoringång
- DIP-brytare för att växla SW-märkta M5-Bus-stift och anpassa dem till olika huvudstyrenheter
Tillämpningar
- Styrenhet för LEGO-kodarmotorer och servon
- Intelligent styrning för LEGO DIY-leksaker
Produktlista
- 1 x Base X
- 1 x LEGO-bas
- 2 x M3 x 5 mm 304 rostfri insexskruv
- 2 x M3 x 32 mm 304 rostfri insexskruv
- 1 x 2,5 mm insexnyckel i L-form för M3-skruv
Resurser
- Officiell dokumentation
- PDF med Base X-modellens mått
- Base X-strukturfiler
- Base X-testprogram
- Base X UiFlow1-dokumentation
Vanliga frågor
Vad är Base X utformad för?
Base X är utformad som en bas kompatibel med LEGO EV3-motorer och LEGO DIY-styrprojekt.
Hur många LEGO-motorer kan Base X ansluta?
Den kan ansluta upp till 4 LEGO-motorer samtidigt.
Har Base X stöd för servostyrning?
Ja. Den har 2 servogränssnitt för direkt styrning av servovinkeln.
Vilken är I2C-adressen?
I2C-slavadressen är 0x22.
Har Base X ett batteri?
Ja. Den har ett inbyggt batteri på 950 mAh som kan laddas via M5Core USB Type-C-porten.
