Vad är HLK-LD2410B?
HLK-LD2410B är en 24 GHz millimetervågsradarsensormodul som är speciellt utformad för att upptäcka mänsklig närvaro och rörelse. Den använder Frequency Modulated Continuous Wave (FMCW) radarteknik, vilket möjliggör exakt identifiering av både stillastående och rörliga människokroppar. Anmärkningsvärt är att denna modul är kapabel att upptäcka mikrorörelser, såsom en person som sitter eller ligger ner, en funktion som traditionella sensorer, inklusive infraröda och ultraljudsenheter, vanligtvis saknar.
Denna sensor är designad för användning i inomhusmiljöer och kan upptäcka människonärvaro inom en räckvidd på upp till 5 meter. Med kompakta mått på 7mm x 35mm är den lämplig för integration i olika enheter och applikationer. Modulen stödjer både Bluetooth- och UART-kommunikationsprotokoll, vilket gör det möjligt för användare att konfigurera och justera sensorn via mobilapplikationer eller persondatorer.
Nyckelfunktioner för HLK-LD2410B:
-
Detektionsräckvidd: Modulen kan upptäcka närvaro av människor på avstånd upp till 5 meter, med en upplösning på 0,75 meter, vilket säkerställer hög precision.
-
Brett detektionsvinkel: Sensorn täcker en ±60° detektionsvinkel, vilket gör att den kan övervaka ett stort område.
-
Micro-rörelsedetektering: Förutom att upptäcka rörliga människokroppar kan modulen även detektera statiska och mikrorörelser, såsom att sitta eller ligga ner.
-
Justérbar känslighet: Användare kan justera känsligheten för att finjustera detektionsparametrar baserat på specifika behov.
-
Bluetooth- och UART-kommunikation: Sensorn stödjer Bluetooth- och UART-gränssnitt, vilket möjliggör flexibel konfiguration via mobilappar eller direkt enhetsintegration.
-
Stark miljöanpassningsförmåga: Sensorn fungerar effektivt under olika miljöförhållanden och påverkas inte av faktorer som temperatur, fuktighet och ljus.
-
Kompakt design: Modulen är mycket liten (7mm x 35mm), vilket gör den enkel att integrera i olika enheter som smarta hemsystem eller säkerhetsanordningar.
Produktfördelar:
Modulen för närvarodetektering av människor LD2410B använder 24GHz millimetervågsradarteknik, vilket ger betydande fördelar vid människodetektering jämfört med andra lösningar:
-
Förbättrad känslighet: Utöver sin förmåga att upptäcka rörliga människokroppar kan systemet även identifiera stillastående objekt, mikrorörelser och personer som sitter eller ligger ner – egenskaper som traditionella lösningar vanligtvis inte kan känna igen.
-
Utmärkt miljöanpassning: Till skillnad från infraröda eller ultraljudssensorer påverkas LD2410B inte av miljöfaktorer som temperatur, ljusstyrka, fuktighet och ljusvariationer. Denna egenskap garanterar stabil prestanda under olika förhållanden.
-
God skalpenetration: Sensorn kan döljas inom ett skyddande hölje utan att dess funktionalitet påverkas. Denna design eliminerar behovet av håltagning på produktens yta, vilket förbättrar dess estetiska utseende och minskar risken för elektromagnetiska störningar eller strukturella problem.
-
Flexibel konfiguration av detektionsområde och känslighet: Användare kan konfigurera maximal detektionsräckvidd och känslighet för varje avståndsport med hög flexibilitet, vilket möjliggör en skräddarsydd och personlig upplevelse.
-
Bluetooth-funktionalitet: Modulen är utrustad med Bluetooth-funktionalitet, vilket gör det möjligt för användare att konfigurera radarparametrar direkt via en applikation, vilket eliminerar behovet av en seriell portanslutning. Denna förbättring förenklar installationsprocessen avsevärt.
Hur man använder HLK-LD2410B:
För att använda HLK-LD2410B-sensorn effektivt, följ dessa steg:
-
Anslut sensorn:
-
Modulen har 5 stift, med följande funktioner:
| Stift | Symbol | Namn | Funktion |
| 1 | UT | Målets statusutgång | Hög när mänsklig närvaro är upptäckt, låg när ingen människa är närvarande upptäckt |
| 2 | UART_Tx | UART Tx | Seriell sändningspinne |
| 3 | UART_Rx | UART Rx | Seriell mottagningspinne |
| 4 | GND | Jord | Jordanslutning |
| 5 | VCC | Strömingång | 5V strömingång |
Se till att strömförsörjningen ger minst 200mA ström för att garantera stabil drift.
-
Installation:
-
Modulen kan installeras antingen i taket eller på väggen, beroende på önskat täckningsområde.
-
Se till att radarantennen är riktad mot det område som ska övervakas och att omgivningen är fri från hinder. Installationsmiljön bör undvika störningsfaktorer, såsom djur eller stora föremål som rör sig kontinuerligt.
-
Konfiguration:
Använda Bluetooth:
Sensorn stöder Bluetooth-funktionalitet, vilket gör det möjligt för användare att konfigurera radarn via en mobilapp. Du kan ladda ner den stödda appen från appbutiken (tillgänglig för Android och iOS).
-
Efter installation, öppna appen och anslut till sensorn.
-
Du kan justera sensorens detektionsområde, känslighet och detektionsfördröjning via appens gränssnitt.
Använda UART-kommunikation:
Alternativt kan du ansluta sensorn till en PC och använda konfigurationsverktyget för att justera inställningarna.
-
Modulen kommunicerar via UART med en standard baudrate på 256000.
-
Konfigurationsverktyget tillåter användare att ställa in maximalt detektionsavstånd, justera känslighet och konfigurera obemannad fördröjningstid.
-
Konfigurationsparametrar:
Användare kan ändra modulens konfigurationsparametrar via den seriella porten för att passa olika applikationsbehov. Konfigurationsinställningarna sparas även när strömmen stängs av. Konfigurerbara parametrar inkluderar:
-
Maximal detektionsavstånd: Ställ in det maximala detekterbara avståndet, där endast mänskliga mål inom detta område kommer att detekteras och rapporteras.
-
Känslighet: Energivärdet för detekterat mål (från 0 till 100) måste överstiga känslighetströskeln för att målet ska kännas igen. Varje distansgrinds känslighet kan justeras oberoende.
-
Obemannad varaktighet: När radarn går från att detektera "människa" till "ingen människa" kommer den att rapportera "människa" under en viss tid. Om radarn inte detekterar någon människa inom den tidsramen kommer den att rapportera "ingen människa".
-
Visualiseringskonfigurationsverktyg:
Ett PC-baserat konfigurationsverktyg har utvecklats för att förbättra effektiviteten i test- och konfigurationsprocesser. Denna mjukvara kommunicerar med modulens seriella port för att underlätta parameteravläsning och konfiguration. Dessutom ger den en realtidsvisning av detektionsresultat, vilket förbättrar användarens interaktion med systemet.
Hur man använder konfigurationsverktyget:
-

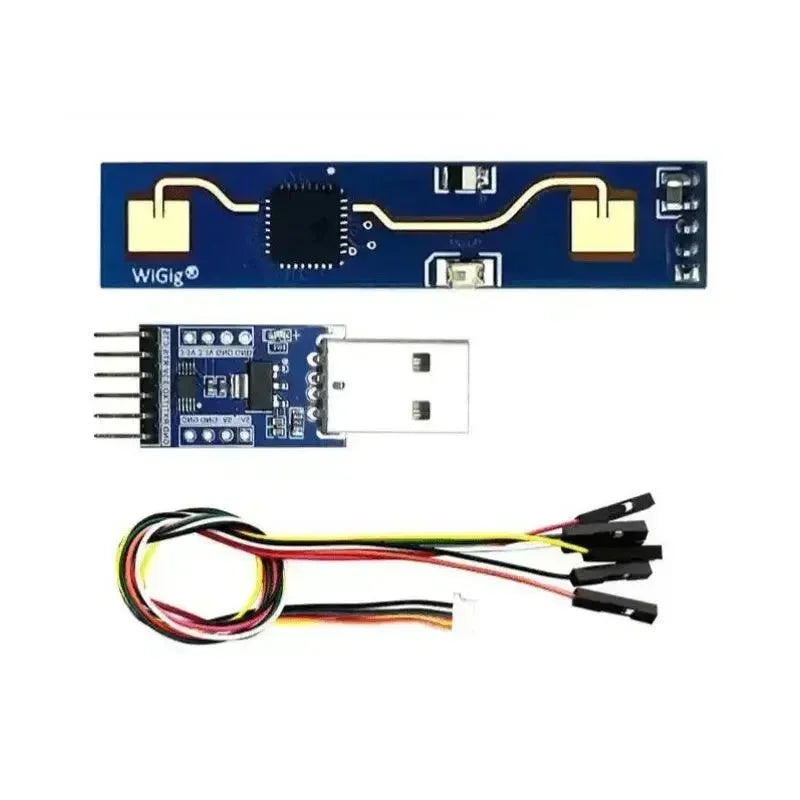

Anslut modulens seriella port med ett USB-till-seriell-verktyg.
-
Välj rätt seriell portnummer i konfigurationsverktyget, ställ in baudraten till 256000, välj ingenjörsläge, och klicka på anslut enhet.
-
När du är ansluten, klicka på start för att visa detektionsresultaten och data på det grafiska gränssnittet.
-
Efter anslutning kan du läsa eller ställa in parametrarna genom att klicka på stoppa.
Observera: Parametrar kan inte läsas eller konfigureras medan startknappen är klickad. Du måste stoppa processen innan du justerar inställningarna.
-
Installationsförhållanden:
Bekräfta minsta installation Avstånd:
-
Om radarn ska installeras i ett hölje måste höljet ha god våggenomsläpplighet vid 24GHz och får inte innehålla metallmaterial eller material som skärmar elektromagnetiska vågor.
Installation Miljö Krav:
Produkten måste installeras i en lämplig miljö. Om den används under följande förhållanden kan detektionsprestandan påverkas:
-
Kontinuerlig rörelse av icke-mänskliga föremål inom detektionsområdet, såsom djur, kontinuerligt svängande gardiner eller stora växter nära luftventiler.
-
Stora områden med starka reflektorer i detektionsområdet kan störa radarantennen.
-
Vid väggmontering, ta hänsyn till extern störning från rumsklimatanläggningar, elektriska fläktar etc.
Installationsöverväganden:
-
Se till att radarantennen är riktad mot det område som ska detekteras, med antennens omgivning öppen och fri från hinder.
-
Se till att sensorens installationsposition är säker och stabil, eftersom radarns egen rörelse kan påverka detektionsprestandan.
-
Se till att inga föremål bakom radarn rör sig eller vibrerar. Radarvågor har penetrerande egenskaper, och antennens baklob kan upptäcka föremål som rör sig bakom radarn. Du kan använda en metallskärm eller metallbakplatta för att blockera radarens baklob och minska påverkan från föremål bakom radarn.
-
Den teoretiska avståndsnoggrannheten för radarn härleds från en fysisk upplösning på 0,75 meter, bearbetad genom en speciell algoritm. På grund av skillnader i målets storlek, tillstånd och RCS kommer noggrannheten i målavståndet att variera, och det maximala detektionsavståndet kan också variera något.
-
Användningsscenarier:
Modulen HLK-LD2410B är lämplig för olika tillämpningar, inklusive:
-
Smart belysningskontroll: Upptäck automatiskt om någon är i ett rum och styr belysningen därefter.
-
Säkerhetssystem: Används för att upptäcka mänskliga intrång och utlösa larm eller säkerhetsanordningar.
-
Smarta apparater: Stäng automatiskt av enheter som luftkonditionering och TV när ingen är i rummet för att spara energi.
-
Hälsa & Säkerhet: Övervaka farliga miljöer för att förhindra att farlig utrustning (såsom UV-lampor) aktiveras när människor är i närheten.
-
Underhåll och felsökning:
-
Se till att sensorn är fri från fysiska hinder.
-
Justera känsligheten om sensorn är antingen för känslig (upptäcker irrelevanta rörelser) eller inte tillräckligt känslig (misslyckas med att upptäcka närvaro av människor).
-
Se till att Bluetooth- eller UART-kommunikationsinställningarna är korrekta för konfiguration och parameterjusteringar.
