Waveshare Luckfox Lyra Pi Linux Micro Płytka Rozwojowa oparta na Core3506
Luckfox Lyra Pi to ekonomiczna mikro-płyta rozwojowa Linux, oparta na chipie Luckfox Core3506, zaprojektowana, aby zapewnić prostą i wydajną platformę rozwojową dla programistów. Posiada wiele interfejsów wysokiej prędkości, w tym MIPI DSI, RMII, SDIO i USB, aby sprostać różnym scenariuszom zastosowań. Interfejsy niskiej prędkości wykorzystują projekt Rockchip Matrix IO, który obsługuje multipleksowanie 98 sygnałów funkcji na pinach GPIO, umożliwiając elastyczną konfigurację interfejsów takich jak PWM, UART, I2C, SPI i I2S dla szybkiego rozwoju i debugowania.
Wersje płytek rozwojowych
Porównanie wersji
| Wybór odpowiedniego modelu Snowfeet oznacza wyważenie jego mocnych i słabych stron w zależności od twojego stylu jazdy i warunków, z jakimi prawdopodobnie się zmierzysz. Każdy model ma swoje zalety, ale trzeba też rozważyć kompromisy. | PI A | PI B | PI A W | PI B W |
| Procesor | Trójrdzeniowy Arm Cortex-A7 (1,2 GHz) + Arm Cortex-M0 | |||
| Pamięć | 512MB DDR3L | |||
| USB | Oryginalny USB OTG2.0 × 1, Rozszerzony USB HOST2.0 × 3 przez HUB |
|||
| Wyświetlacz | MIPI DSI 2-liniowy | |||
| GPIO | 23 × piny Rockchip Matrix IO + 5 × piny GPIO | |||
| Domyślna pamięć | 8GB eMMC | Karta TF (NIE jest dołączona) | 8GB eMMC | Karta TF (NIE jest dołączona) |
| Bezprzewodowy | - | Wbudowane WiFi 6 2.4GHz / Bluetooth 5.2 / BLE | ||
SIM7600G-H-M.2
SIM7600G-H-M.2 to moduł LTE Cat 4, który obsługuje bezprzewodowe tryby komunikacji LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS i EDGE itp. Przyjmuje formę M.2 i może być zintegrowany z serią Luckfox Lyra Pi.
Moduł Wi-Fi 6 i Bluetooth
Wbudowany moduł Wi-Fi 6 2,4 GHz oraz Bluetooth 5.2/BLE, zapewniający stabilne połączenie i efektywną transmisję.
Zarezerwowany nagłówek modułu PoE
Bardziej elastyczne zasilanie.
* moduł PoE NIE jest dołączony.
Rozszerzenie koncentratora USB
Rozszerza do 2 portów USB-A HOST oraz nagłówka USB MX1.25 za pomocą koncentratora USB.
Wbudowane gniazdo M.2 dla modułu 4G
Sygnał USB portu MX1.25 można przełączyć na gniazdo M.2 modułu 4G za pomocą przełącznika DIP, kompatybilne tylko z Moduł SIM7600G-H-M.2 G.
* tylko do celów informacyjnych, proszę odnieść się do listy części dla szczegółowej zawartości pakietu.
Interfejs audio
Wbudowane gniazdo audio 3,5 mm na słuchawki/mikrofon, spełnia różnorodne scenariusze zastosowań audio.
Interfejs MIPI DSI 2-lane
Kompaktowy rozmiar, potężna wydajność, łatwe sterowanie dużymi ekranami.
Obsługuje rozdzielczość do 1280 × 1280 @ 60Hz. Rozdzielczość ekranu na zdjęciu to 800 × 1280.
* tylko do celów informacyjnych, proszę odnieść się do listy części dla szczegółowej zawartości pakietu.
Projekt Rockchip Matrix IO
Rockchip Matrix IO obsługuje 98 funkcji multipleksowanych i pozwala na elastyczną konfigurację pinów.
Odpowiednia dla większej liczby przykładów zastosowań
Definicja pinów

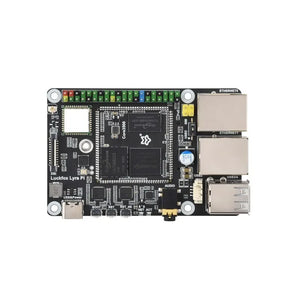

Co jest na pokładzie
-
Core3506
moduł rdzeniowy RK3506B, opcjonalnie dla eMMC -
port USB Type-C OTG0
do zasilania i programowania -
Przycisk BOOT
Naciśnij podczas włączania lub resetowania, aby wejść w tryb pobierania -
Przycisk RESET
do restartowania systemu Core3506 -
przycisk 4G-RESET
do restartowania modułu 4G -
4G NET LED
do wskazywania statusu działania modułu 4G -
USER-LED
do wskazywania statusu działania systemu na domyślnym obrazie -
Gniazdo słuchawkowe/mikrofonowe 3,5 mm
Obsługuje jednokanałowy zapis lub odtwarzanie dźwięku -
Złącze MX1.25 4P
Obsługuje konwersję na interfejs USB-A HOST lub do zasilania ekranu LCD
-
Porty USB-A HOST
Rozszerza 2x porty USB-A przez chip USB-HUB - Port Ethernet RJ45 100M
-
Port Ethernet RJ45 100M (z obsługą PoE)
Obsługuje zasilanie przez przełącznik PoE z kablem sieciowym - Nagłówek modułu PoE
-
40-pinowy nagłówek GPIO
Kompatybilny z niektórymi nakładkami Raspberry Pi HAT -
Moduł WIFI/Bluetooth (opcjonalnie)
Moduł 2.4G WiFi 6 / BT5.2 / BLE Bluetooth - Złącze antenowe
-
Interfejs DSI
MIPI DSI 2-liniowy -
Gniazdo modułu 4G M.2
Obsługuje moduł SIM7600G-H-M.2 4G -
Gniazdo karty TF
tylko dla wersji Lyra Pi B - Gniazdo karty SIM
Wymiary zewnętrzne
Wybór produktu Luckfox Lyra
| PRODUKT | Główny układ | Pamięć | DSI | USB | Domyślna pamięć | CECHY |
|---|---|---|---|---|---|---|
 Luckfox Lyra |
RK3506G2 | 128MB DDR3L | 2-liniowy (1,5Gbps/linia) | 2 × USB OTG | Karta TF (nie dołączona) | Wielordzeniowy heterogeniczny procesor, kompatybilny z ekranami Raspberry Pi DSI, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), ADC, zarezerwowany interfejs RMII itp. |
|
Luckfox Lyra B |
SPI NAND FLASH (256MB) | |||||
 Luckfox Lyra Plus |
Wielordzeniowy heterogeniczny procesor, kompatybilny z ekranami Raspberry Pi DSI, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), ADC, port Ethernet 10M/100M itp. | |||||
 Luckfox Lyra Ultra |
RK3506B | 512MB DDR3L | eMMC (8GB) | Wielordzeniowy heterogeniczny procesor, wbudowany DDR3L, kompatybilny z ekranami Raspberry Pi DSI, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), ADC, port Ethernet 10M/100M, złącze głośnika, złącze baterii RTC itp. | ||
 Luckfox Lyra Ultra W |
USB OTG2.0 × 1, Rozszerzony USB HOST2.0 × 2 przez HUB |
Wielordzeniowy heterogeniczny procesor, wbudowany moduł WiFi i DDR3L, kompatybilny z ekranami Raspberry Pi DSI, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), ADC, port Ethernet 10M/100M, złącze głośnika, złącze baterii RTC itp. | ||||
 Luckfox Lyra Zero W |
SPI NAND FLASH(256MB) | Wielordzeniowy heterogeniczny procesor, wbudowany moduł WiFi i DDR3L, kompatybilny z Raspberry Pi DSI LCD, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), wbudowana antena | ||||
 Core35060800 |
USB OTG × 2 | - | Wielordzeniowy heterogeniczny procesor, wbudowane DDR3L, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), ADC i 10M/100M RMII itp. | |||
 Core35060808 |
eMMC (8GB) | |||||
 Luckfox Lyra Pi A |
USB OTG2.0 × 1, rozszerzony USB HOST2.0 × 3 przez HUB | Wielordzeniowy heterogeniczny procesor, wbudowane gniazdo modułu 4G M.2, DDR3L, kompatybilny z Raspberry Pi DSI LCD, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), podwójne porty Ethernet 10M/100M, gniazdo słuchawkowe/mikrofonowe 3,5 mm itp. | ||||
 Luckfox Lyra Pi A W |
Wielordzeniowy heterogeniczny procesor, wbudowany moduł WiFi, gniazdo modułu 4G M.2, DDR3L, kompatybilny z Raspberry Pi DSI LCD, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), podwójne porty Ethernet 10M/100M, gniazdo słuchawkowe/mikrofonowe 3,5 mm itp. | |||||
 Luckfox Lyra Pi B |
Karta TF (NIE jest dołączona) | Wielordzeniowy heterogeniczny procesor, wbudowane gniazdo modułu 4G M.2, DDR3L, kompatybilny z Raspberry Pi DSI LCD, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), podwójne porty Ethernet 10M/100M, gniazdo słuchawkowe/mikrofonowe 3,5 mm, gniazdo kart TF itp. | ||||
 Luckfox Lyra Pi B W |
Wielordzeniowy heterogeniczny procesor, wbudowany moduł WiFi, gniazdo modułu 4G M.2, DDR3L, kompatybilny z Raspberry Pi DSI LCD, wsparcie RM_IO (multipleksowanie sygnałów PWM, UART, I2C, SPI, CAN i innych funkcji), podwójne porty Ethernet 10M/100M, gniazdo słuchawkowe/mikrofonowe 3,5 mm, gniazdo kart TF itp. |
