Waveshare Gigabit/2,5G podwójny Ethernet przemysłowy komputer oparty na RPi CM5
Opis

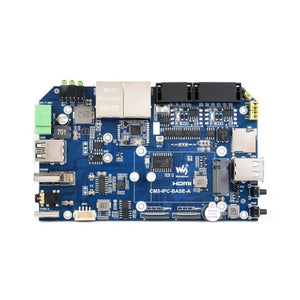

Waveshare Gigabit/2.5G Podwójny Ethernet Komputer Przemysłowy oparty na RPi CM5 to platforma komputerowa przemysłowa stworzona dla Raspberry Pi Compute Module 5. Ten model odpowiada gałęzi IPCBOX-CM5-A, która łączy 1× Gigabit Ethernet, 1× 2,5G Ethernet, 4× RS485, CAN, cyfrowe IO, rozszerzenie pamięci oraz aluminiową obudowę do zastosowań wbudowanych i przemysłowych.
Zaprojektowany do zastosowań bramowych, sieci przemysłowych, sterowania brzegowego, konwersji protokołów, szaf automatyki oraz projektów Raspberry Pi CM5 wymagających silniejszej łączności i większej liczby interfejsów polowych niż standardowa płytka rozwojowa. Prosimy zauważyć, że moduł Raspberry Pi CM5 nie jest dołączony.
Cechy
- Zaprojketowany dla Raspberry Pi Compute Module 5, kompatybilny z wariantami CM5.
- Podwójny Ethernet z 1× 1000M RJ45 i 1× 2500M RJ45.
- Zestaw interfejsów IPCBOX-CM5-A z 4× RS485 do komunikacji przemysłowej.
- 1× CAN z obsługą do 1 Mbps.
- M.2 M Key do rozszerzenia o NVMe SSD lub moduł AI PCIe.
- M.2 B Key do rozszerzenia o moduł komunikacyjny 4G / 5G.
- Rozszerzenie USB w tym 1× USB 3.2 Gen1 i 3× USB 2.0.
- HDMI + MIPI DSI z obsługą wyświetlaczy wieloekranowych.
- Gniazdo audio 3,5 mm, złącze głośnika, sterowalny buzzer, EEPROM i chip szyfrujący.
- Szerokie napięcie zasilania z solidną obudową przemysłową.
Specyfikacje
| Typ produktu | Komputer przemysłowy dla Raspberry Pi Compute Module 5 |
|---|---|
| Wersja | IPCBOX-CM5-A |
| Gniazdo CM5 | Odpowiedni dla wszystkich wariantów Compute Module 5 |
| 1x M.2 Key E (PCIe x1 + USB 2.0) | 1× Gigabit RJ45, 1× 2,5G RJ45 |
| USB | 1× USB 3.2 Gen1, 3× USB 2.0 |
| Wideo | 1× HDMI, obsługa wyjścia 4K |
| M.2 M Key | PCIe Gen2/3 ×1, 2230 / 2242, obsługuje NVMe SSD lub moduł AI PCIe |
| M.2 B Key | Obsługa modułów komunikacyjnych 4G / 5G |
| Pamięć | Gniazdo karty TF dla wariantów CM5 Lite bez eMMC |
| Interfejsy szeregowe | 4× RS485 |
| CAN | 1× CAN, do 1 Mbps |
| Cyfrowe IO | 2× wyjścia cyfrowe, 2× wejścia cyfrowe |
| Audio | Gniazdo 3,5 mm z obsługą mikrofonu, złącze głośnika PH2.0 |
| Złącze wentylatora | 5V 4PIN JST-SH złącze wentylatora PWM |
| Inne | EEPROM, chip szyfrujący, sterowalny buzzer |
| Zasilanie | 7V ~ 36V zacisk śrubowy, 5V 5A Type-C |
| Wymiary | 136,00 × 92,00 × 39,50 mm |
Zastosowania
Ten przemysłowy komputer CM5 jest dobrze dopasowany do bram przemysłowych, konwersji protokołów, sterowania na krawędzi fabryki, integracji urządzeń polowych RS485, systemów podłączonych do CAN, przemysłowego pozyskiwania danych, sieciowych skrzynek sterujących oraz wdrożeń wbudowanych Raspberry Pi CM5. Podwójny Ethernet sprawia, że jest również przydatny do zadań routingu, mostkowania, segmentacji i sieci krawędziowych.
Lista produktów
- IPCBOX-CM5-A × 1
- Zestaw obudowy z aluminium × 1
- Zasilacz × 1
Raspberry Pi Compute Module 5 nie jest dołączony.
Inne treści
Ta seria została zaprojektowana z myślą o rozbudowie i przemysłowej łączności. W porównaniu z prostszymi płytami nośnymi CM5 dodaje gotową obudowę, podwójny Ethernet, interfejsy szeregowe, rozszerzenia M.2 oraz bardziej przyjazne wdrożeniowo IO w jednym kompaktowym, przemysłowym formacie.
Zasoby
- Wiki Waveshare IPCBOX-CM5-A
- Dokumentacja Raspberry Pi Compute Module
- Dokumentacja Raspberry Pi
- Referencja interfejsu RS485
- Referencja magistrali CAN
FAQ
Czy Raspberry Pi CM5 jest dołączony?
Nie. Ten produkt to przemysłowa platforma komputerowa i system obudowy dla CM5. Raspberry Pi Compute Module 5 nie jest dołączony.
Jaka jest różnica między IPCBOX-CM5-A a IPCBOX-CM5-B?
IPCBOX-CM5-A używa 4× RS485, podczas gdy IPCBOX-CM5-B używa 2× RS485 + 2× RS232. Jeśli Twój projekt skupia się na wielu urządzeniach polowych RS485, wersja A będzie lepszym wyborem.
Czy mogę dodać moduły pamięci lub bezprzewodowe?
Tak. Płyta oferuje M.2 M Key dla dysków NVMe SSD lub modułów PCIe AI oraz M.2 B Key dla modułów komunikacji 4G / 5G.
Z jakimi podobnymi produktami powinienem go porównać?
Jeśli chcesz inny zestaw interfejsów, porównaj inne przemysłowe platformy Waveshare CM5 w swoim katalogu oraz Zestaw deweloperski Raspberry Pi Compute Module 5 (UE), jeśli potrzebujesz samego modułu do rozwoju lub wdrożenia.
