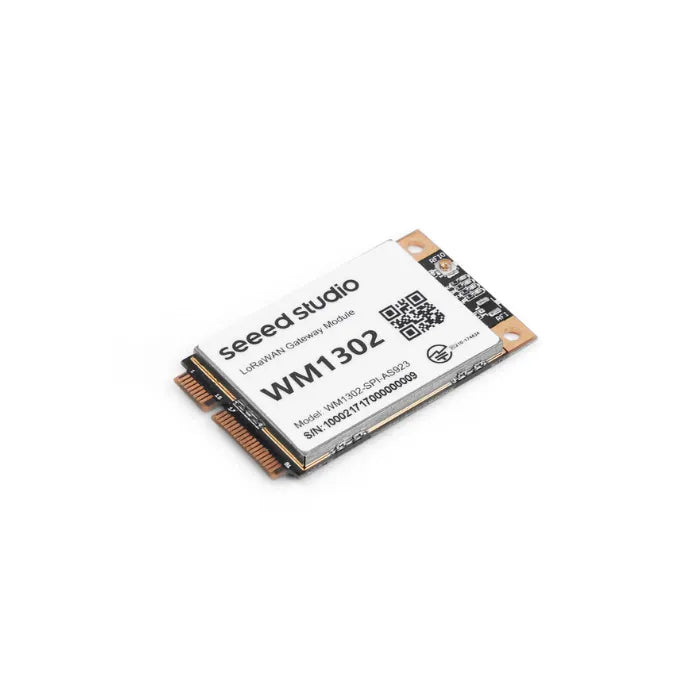

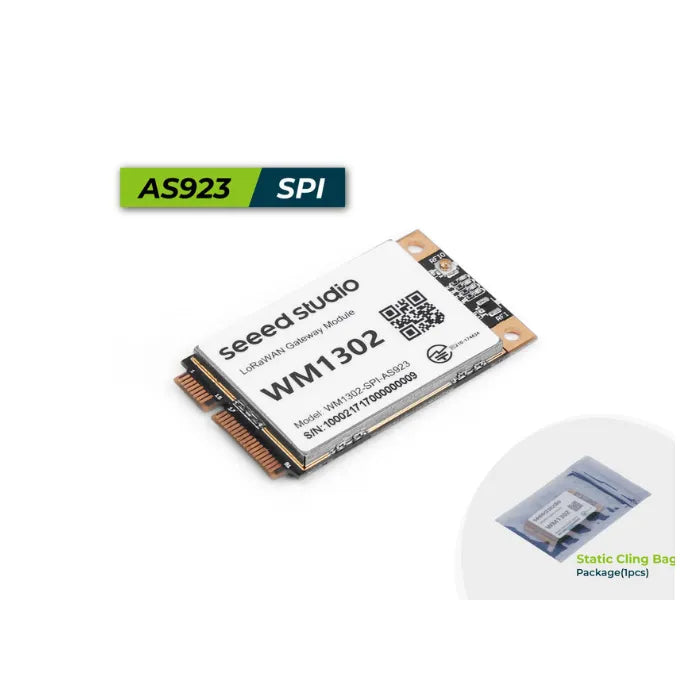

Seeed Studio Wio-WM1302 Moduł bramki LoRaWAN (SPI) - AS923

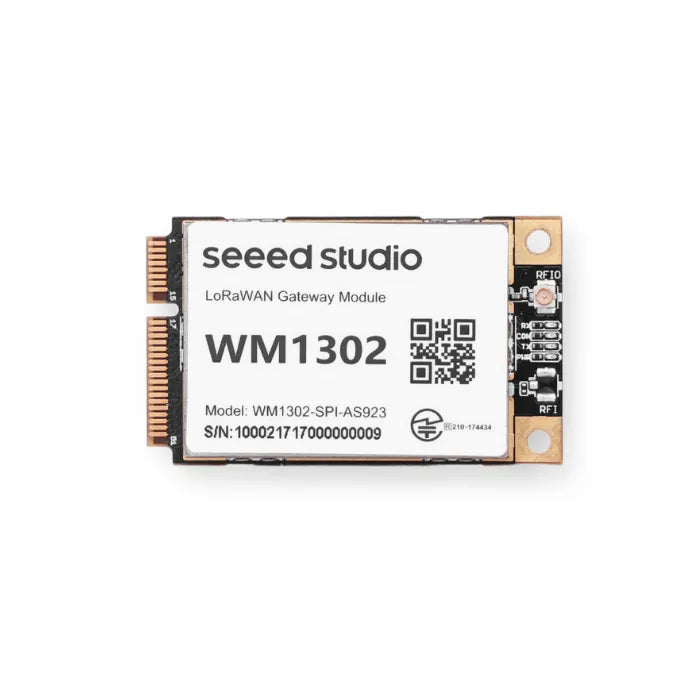

Podczas testów produkcyjnych niewielka ilość białego kleju może pozostać w pobliżu interfejsu RFIO modułu Wio-WM1302 (SPI) – AS923 LoRaWAN Gateway Module, jak pokazano na zdjęciu referencyjnym. Ten kosmetyczny ślad nie ma wpływu na wydajność ani funkcjonalność. Klienci z określonymi oczekiwaniami co do wyglądu powinni mieć to na uwadze przy składaniu zamówienia.
Wydajność LoRa® o wysokiej efektywności Zasilany przez układ bazowy Semtech® SX1302 LoRa®, moduł zapewnia ultra-niskie zużycie energii i doskonały zasięg.
Kompaktowa integracja mini-PCIe Standardowy 52-pinowy interfejs golden-finger zapewnia bezproblemową integrację z szeroką gamą urządzeń bramkowych.
Chłodna i stabilna praca Dzięki wyjątkowo niskiej temperaturze pracy i braku potrzeby dodatkowego odprowadzania ciepła umożliwia bardziej kompaktowe projekty bramek LoRaWAN.
Wyjątkowa wydajność RF Osiąga czułość do –139 dBm przy SF12 z przednim końcem TX/RX SX1250 i obsługuje moc TX do 26 dBm przy 3,3 V.
Globalna certyfikacja Certyfikowany zgodnie z CE (EU868), FCC ID (US915) oraz TELEC (AS923), co ułatwia proces certyfikacji końcowego produktu.
Moduł bramki LoRaWAN nowej generacji Wio-WM1302 oferuje wyższą czułość, niższe zużycie energii oraz mniejsze obciążenie termiczne w porównaniu z konstrukcjami opartymi na SX1301/SX1308 — idealny do zastosowań M2M, IoT i bramek LPWAN.
Specyfikacja
|
Region |
WM1302 (EU868) |
WM1302 (US915) |
WM1302 (AS923) |
||
|
Częstotliwość |
863-870MHz |
902-928MHz |
920-923MHz |
||
|
Czułość |
-125 dBm @125K/SF7 -139 dBm @125K/SF12 |
-125 dBm @125K/SF7 -139 dBm @125K/SF12 |
-125 dBm @125K/SF7 -139 dBm @125K/SF12 |
||
|
Moc TX |
26 dBm (przy zasilaniu 3,3 V) |
25 dBm (przy zasilaniu 3,3 V) |
26 dBm (z zasilaniem 3,3 V) |
||
|
Diody LED |
Zasilanie: Zielony Konfiguracja: Czerwony TX: Zielony RX: Niebieski |
||||
|
Format |
Mini PCIe, 52-pinowy złoty styk |
||||
|
Zużycie energii (wersja SPI) |
Tryb czuwania: 7,5 mA Maksymalna moc TX: 415 mA RX: 40 mA |
||||
|
Zużycie energii (wersja USB) |
Tryb czuwania: 20 mA Maksymalna moc TX: 425 mA RX: 53 mA |
||||
|
LBT (Listen Before Talk) |
Sobsługiwany |
||||
|
Złącze antenowe |
U.FL |
||||
|
Temperatura pracy |
-40°C do 85°C |
||||
|
Wymiary |
30 mm (szerokość) × 50,95 mm (długość) |
||||
|
Certyfikacja |
CE (EU868), FCC ID (US915), TELEC (AS923) |
||||
Przegląd sprzętu
Schemat
Rozkład pinów
Zastosowanie
- Rozwój urządzeń bram LPWAN
- Rozwój dowolnych aplikacji bezprzewodowej komunikacji na duże odległości
- Nauka i badania aplikacji LoRa i LoRaWAN
Certyfikacja
| Kod HSCODE | 8517799000 |
| Kod USHSCODE | 8517620090 |
| UPC | |
| Kod EUHSCODE | 8517180000 |
| Kraj pochodzenia | CHINY |
Lista części
|
Moduł bramki Wio-WM1302 LoRaWAN |
*1 szt. |
