Moduł bezprzewodowy Seeed Studio Grove-Wio-E5 STM32WLE5JC

SKU: Seeed-113020091
Cena regularna 24,10 € Cena promocyjna 15,95 €
34% ZNIŻKI
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Dodaj do listy życzeń
Seeed Studio Grove-Wio-E5 Wireless Module STM32WLE5JC-1

Moduł bezprzewodowy Seeed Studio Grove-Wio-E5 STM32WLE5JC

15,95 €

Grove - Wio-E5 to kompaktowy moduł bezprzewodowy LoRaWAN zbudowany wokół modułu Wio-E5 STM32WLE5JC, łączący energooszczędny rdzeń MCU Arm Cortex-M4 z radiem dalekiego zasięgu SX126x. Obsługuje sterowanie za pomocą komend AT, sieci LoRaWAN oraz popularne regionalne plany częstotliwości, umożliwiając szybkie prototypowanie węzłów czujnikowych i urządzeń IoT.

Złącze Grove ułatwia dodawanie bezprzewodowej komunikacji dalekiego zasięgu do obsługiwanych płytek deweloperskich. Moduł można łączyć z platformami serwerów LoRaWAN, takimi jak The Things Stack i ChirpStack, a także udostępnia przydatne interfejsy MCU dla projektów wymagających bardziej elastycznego rozszerzania urządzeń peryferyjnych.

Funkcje

  • Moduł Wio-E5 STM32WLE5JC z mikrokontrolerem Arm Cortex-M4 i radiem dalekiego zasięgu SX126x
  • Obsługa LoRaWAN z regionalnymi planami, w tym EU868, US915, AU915, AS923, KR920 i IN865
  • Oprogramowanie układowe z komendami AT umożliwiające szybką integrację przez sterowanie UART
  • Złącze Grove typu plug-and-play z obsługą zasilania 3,3 V / 5 V
  • Obsługa modulacji LoRa, (G)FSK, (G)MSK i BPSK
  • Moc wyjściowa do +20 dBm przy napięciu 3,3 V i prąd uśpienia 60 uA
  • Przydatne interfejsy rozszerzeń, takie jak UART, I2C, ADC i GPIO
  • Zaprojektowany do pracy w szerokim zakresie temperatur od -40°C do 85°C

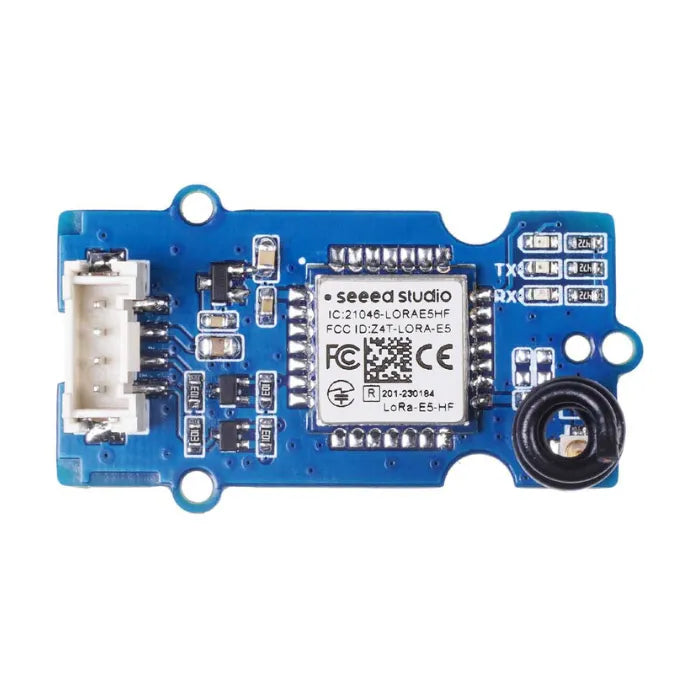

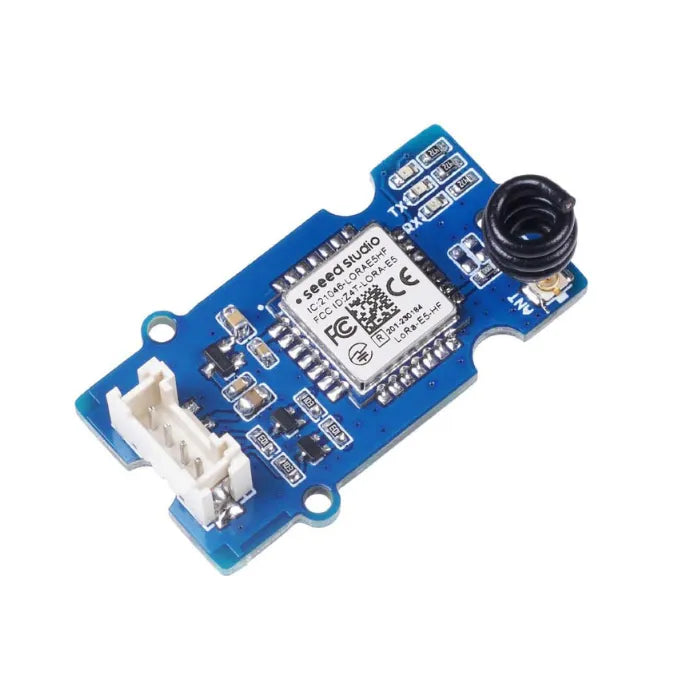

Widok sprzętu modułu bezprzewodowego Grove Wio-E5

Zastosowania

  • Energooszczędne węzły czujnikowe LoRaWAN
  • Inteligentne rolnictwo i monitoring środowiska
  • Bezprzewodowy odczyt liczników i urządzenia końcowe inteligentnego miasta
  • Zasilane bateryjnie sieci czujników dalekiego zasięgu
  • Prototypy IoT i bramy kompatybilne z Grove

Specyfikacje

Napięcie zasilania 3,3 V / 5 V
Moduł bezprzewodowy Wio-E5 STM32WLE5JC
Rdzeń MCU Arm Cortex-M4
Radio Transceiver dalekiego zasięgu SX126x
Plany częstotliwości EU868, US915, AU915, AS923, KR920, IN865
Częstotliwość pracy 868 MHz / 915 MHz
Protokół LoRaWAN
Moc wyjściowa Do +20 dBm przy napięciu 3,3 V
Czułość Od -116,5 dBm do -136 dBm
Modulacja LoRa, (G)FSK, (G)MSK, BPSK
Prąd w trybie uśpienia 60 µA
Interfejsy UART, I2C, ADC, GPIO

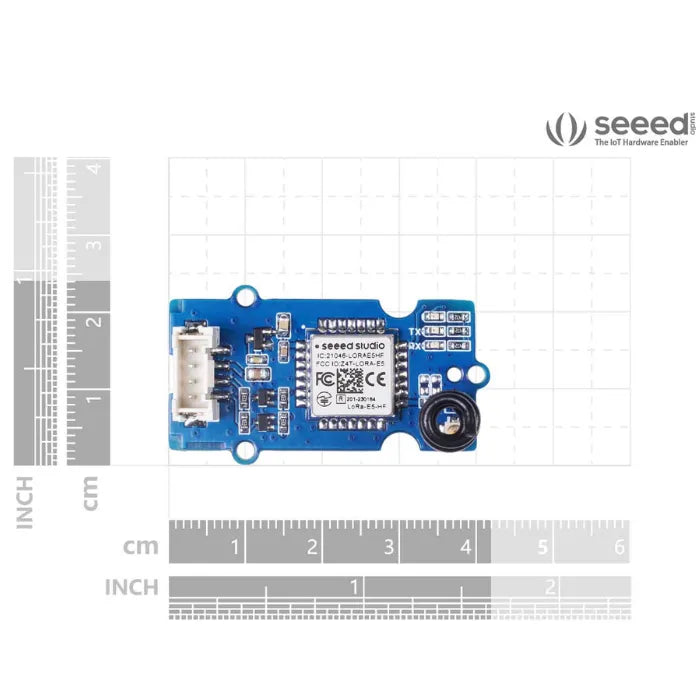

Wymiary 20 x 40 mm
Temperatura pracy Od -40°C do 85°C
Certyfikaty FCC, CE, TELEC

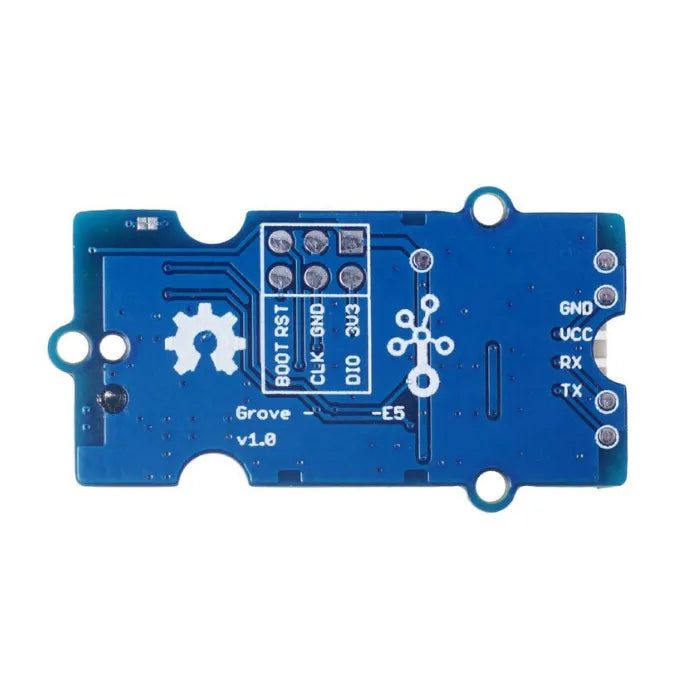

Przegląd sprzętu

Płytka integruje moduł Wio-E5, złącze Grove, wskaźnik zasilania oraz opisane pola sygnałowe. Może być używana jako gotowy do podłączenia moduł LoRaWAN, a dołączone pliki sprzętowe ułatwiają weryfikację schematu i projektowanie płytki bazowej.

Pozostała zawartość

Fabryczne oprogramowanie sprzętowe AT jest zaprogramowane i chronione na poziomie RDP 1. Jeśli fabryczne oprogramowanie sprzętowe AT zostanie usunięte lub poziom RDP zostanie zmieniony z poziomu 1 na poziom 0, pamięć flash zostanie całkowicie wymazana, a fabrycznego oprogramowania sprzętowego AT nie będzie można przywrócić.

Lista części

Płytka Grove – Wio-E5 PCBA 1
Uniwersalny przewód Grove 1

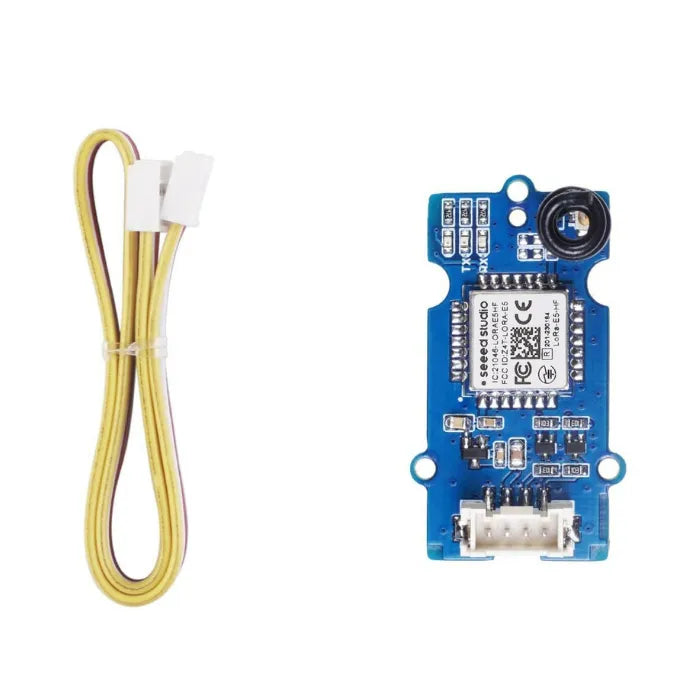

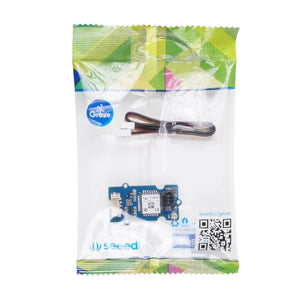

Widok pakietu modułu Grove Wio-E5 i przewodu Grove

Materiały

Najczęściej zadawane pytania

Jakie regiony LoRaWAN obsługuje ten moduł?

Oficjalna dokumentacja wymienia pasma EU868, US915, AU915, AS923, KR920 i IN865. Wybierz plan częstotliwości zgodny z lokalnymi przepisami i konfiguracją bramy.

Czy można go używać bez ponownego programowania oprogramowania sprzętowego?

Tak. Moduł zawiera oprogramowanie sprzętowe z obsługą poleceń AT, dzięki czemu można nim sterować z głównego mikrokontrolera MCU przez UART w typowych zastosowaniach LoRaWAN.

Jakie napięcie zasilania obsługuje płytka Grove?

Płytka Grove obsługuje napięcie zasilania 3,3 V / 5 V.

Co zawiera pakiet?

Pakiet zawiera jedną płytkę Grove – Wio-E5 PCBA oraz jeden uniwersalny przewód Grove.
