Seeed Studio reTerminal DM 10,1-calowy przemysłowy HMI CM4108032

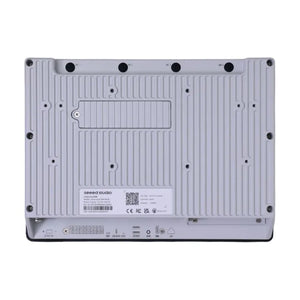

reTerminal DM 10,1 cala to solidny i bogaty w funkcje przemysłowy interfejs człowiek-maszyna (HMI) zasilany przez Raspberry Pi Compute Module 4 (CM4108032). Zaprojektowane do edge computingu, automatyki przemysłowej i inteligentnych systemów sterowania IoT, to urządzenie łączy wysokorozdzielczy pojemnościowy ekran dotykowy, rozbudowaną łączność I/O oraz długoterminową niezawodność w bezwentylatorowej, certyfikowanej na IP65 aluminiowej obudowie.
Kluczowe cechy
-
Wytrzymała konstrukcja: panel przedni IP65, obudowa aluminiowa, temperatura pracy od -10°C do 50°C
-
Zasilany przez Raspberry Pi CM4: Czterordzeniowy Cortex-A72 @ 1.5GHz, 8GB RAM, 32GB pamięci eMMC
-

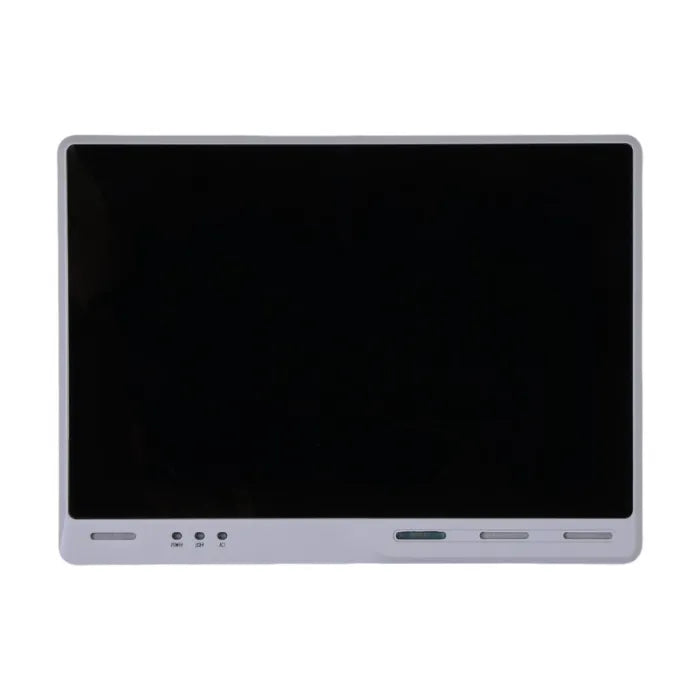

Wyświetlacz o wysokiej rozdzielczości: ekran IPS 10,1", rozdzielczość 1280x800, pojemnościowy multi-touch 10-punktowy, jasność 400 nitów
-
Gotowy na rozbudowę: Opcjonalny gniazdo M.2 NVMe SSD, podwójny USB, magistrala CAN, RS485/RS232, HDMI2.0, 40-pinowe GPIO
-

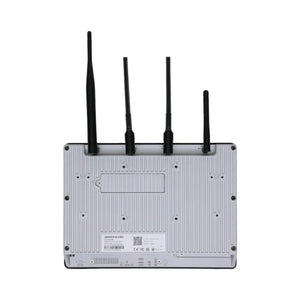

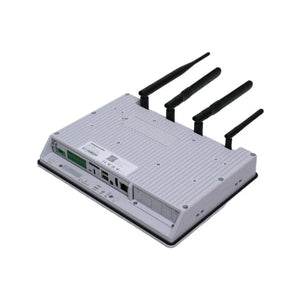

Łączność bezprzewodowa: Wbudowane Wi-Fi i BLE, opcjonalne 4G LTE i LoRaWAN przez Mini-PCIe
-

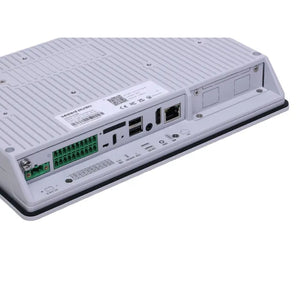

Zaawansowane interfejsy: Ethernet (1x lub opcjonalnie 3x GbE), zaciski DI/DO, audio, kamera CSI (opcjonalnie)
-
Otwarty ekosystem oprogramowania: Kompatybilny z Raspbian, SenseCraft Edge OS oraz Node-RED do wdrażania niskokodowego
-
Wydłużony cykl życia produktu: Wsparcie do co najmniej 2030 roku (na podstawie długości życia Raspberry Pi)
-
Certyfikaty: CE, FCC, RoHS, TELEC, REACH; zgodne z ochroną ESD/EFT/przepięciową
Idealne zastosowania
-
Przemysłowe Systemy Sterowania: panele HMI, interfejsy SCADA, bramki PLC
-
Zarządzanie Budynkiem i Energią: panele sterowania BAS, monitorowanie solarne, pulpity narzędziowe użyteczności
-
Transport i logistyka: terminale kontroli pojazdów, automatyzacja magazynów, systemy biletowe
-
Opieka zdrowotna i MedTech: stacje monitorowania pacjentów, interfejsy urządzeń medycznych
-
Sprzedaż detaliczna i inteligentne wyświetlacze: cyfrowe oznakowanie, interaktywne kioski, systemy samoobsługowej kasy
-
Rolnictwo i zarządzanie wodą: Monitorowanie nawadniania, kontrola szklarni, SCADA oczyszczalni ścieków
Specyfikacje techniczne
CPU i pamięć
-
CM4 Czterordzeniowy Cortex-A72 @ 1.5GHz
-
8GB RAM, 32GB eMMC, M.2 NVMe (opcjonalnie)
Wyświetlacz
-
10,1", 1280x800, jasność 400 nitów, 10-punktowy pojemnościowy dotyk
-
Kąt widzenia: 170°/170°, twardość 7H
Łączność
-
Ethernet: 1x GbE (domyślnie), 3x opcjonalne
-
USB: 2x USB-A 2.0 Host
-
Wyjście HDMI 2.0
-
RS232/RS485, CAN-BUS, DI/DO, 40-pin GPIO
-
Dźwięk: Podwójne mikrofony, brzęczyk, gniazdo 3,5 mm
-
Wi-Fi, BLE (na chipie), opcjonalne 4G i LoRaWAN
Energia i środowisko
-
12~24V DC wejście, opcjonalne PoE
-
Zużycie energii: 6W typowo, 9W maks.
-
Chłodzenie bez wentylatora, temperatura pracy od -10°C do 50°C
-
Wilgotność: 10~95% RH
Mechaniczne i Certyfikaty
-
Wymiary: 259,4 x 191 x 42,2 mm
-
Montaż: panelowy, VESA, szyna DIN
-
Certyfikaty: CE, FCC, RoHS, TELEC
-
Ochrona ESD/EFT/przed przepięciami
Co jest w pudełku
-
1 × reTerminal DM Panel PC
-
1 × 20-pinowy złącze listwy zaciskowej
-
1 × 2-pinowy adapter zasilania
-
1 × Zestaw śrub
-
1 × Bezpiecznik
-
1 × Podręcznik użytkownika
-
1 × Kabel zasilający Wi-Fi/BLE (zainstalowany)
-
1 × Antena Wi-Fi/BLE
Odniesienie
Podręcznik użytkownika reTerminal DM
Przypadki sukcesu Seeed opartych na Raspberry Pi
Raport z testu EMC reTerminal DM
raport z testu drgań i wstrząsów reterminal DM
