Strona główna Miniaturowy moduł ToF M5Stack pod kątem 90 stopni (VL53L0CXV0DH)

Miniaturowy moduł ToF M5Stack pod kątem 90 stopni (VL53L0CXV0DH)

SKU: M5-U196
Cena promocyjna 9,40 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Dodaj do listy życzeń
Miniaturowy moduł ToF M5Stack pod kątem 90 stopni (VL53L0CXV0DH)

Miniaturowy moduł ToF M5Stack pod kątem 90 stopni (VL53L0CXV0DH)

9,40 €

Opis

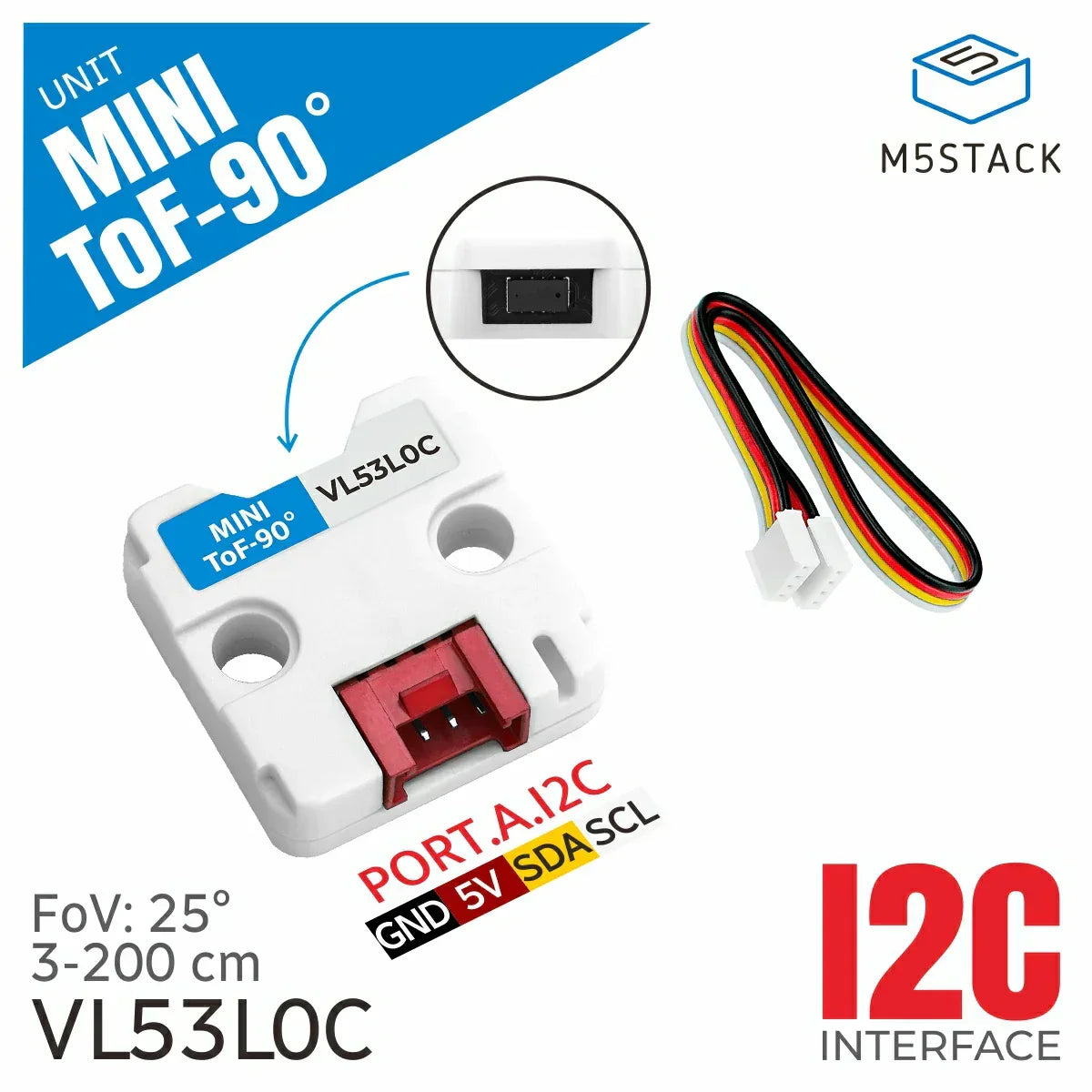

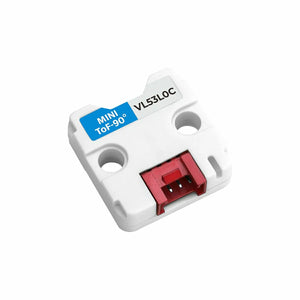

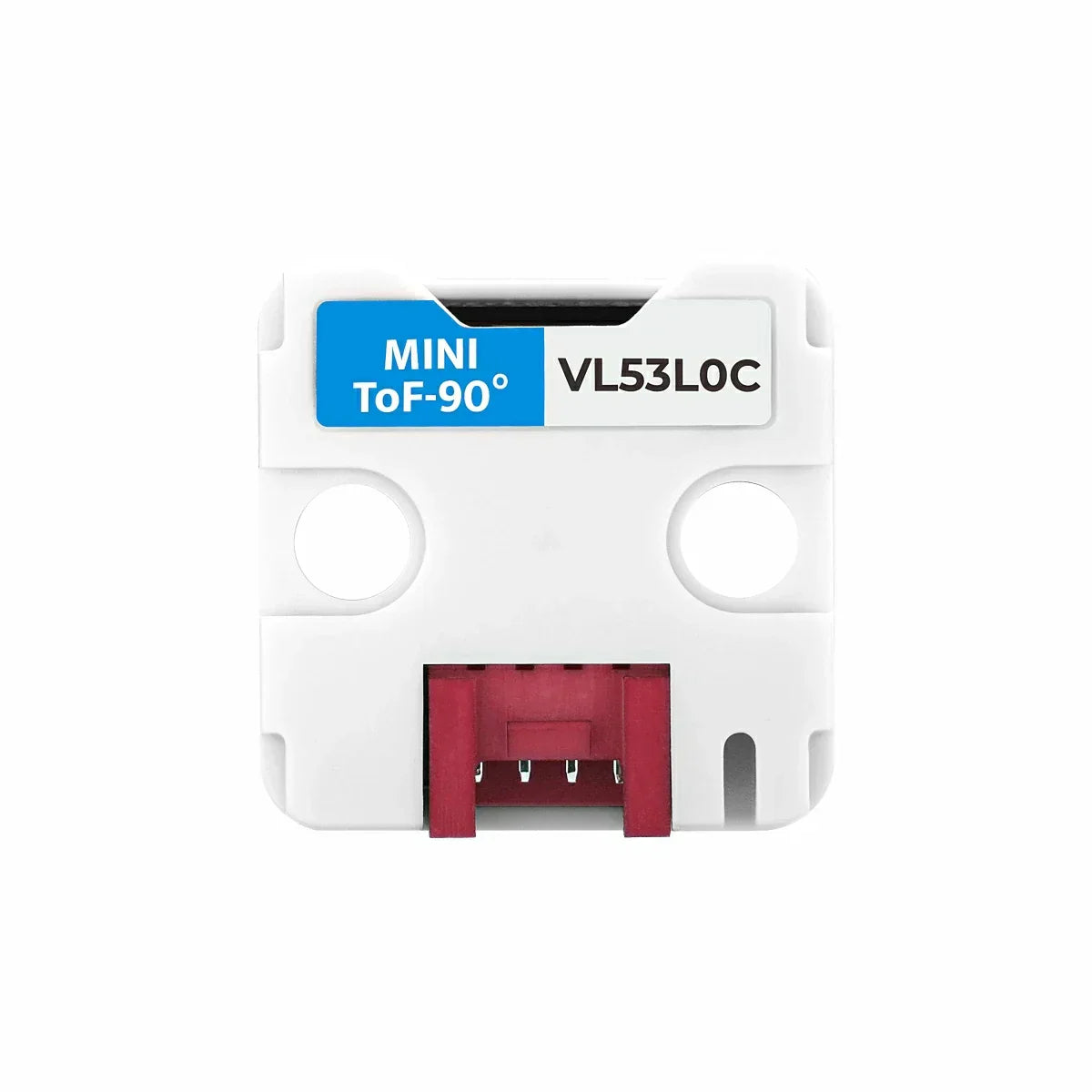

Mini ToF Unit to ultrakompaktowy moduł pomiaru odległości metodą czasu przelotu, oparty na laserowym czujniku odległości VL53L0X. Jego moduł emisji lasera jest obrócony o 90 stopni, co umożliwia poziome wykrywanie do przodu przy polu widzenia 25 stopni, w niewielkiej obudowie o wymiarach 24,0 × 24,0 × 8,0 mm.

Mini ToF Unit mierzy obiekty z odległości od 3 do 200 cm, zapewniając typową dokładność ±3%, rozdzielczość 1 mm, laserowe źródło VCSEL 940 nm klasy 1 oraz szybką reakcję dzięki komunikacji I2C pod adresem 0x29. Standardowe złącze Grove HY2.0-4P ułatwia integrację z kontrolerami M5Stack i projektami wykorzystującymi czujniki.

Dzięki obsłudze Arduino, UiFlow1 i UiFlow2 ten Mini ToF Unit nadaje się do wykrywania przeszkód przez roboty, pomiarów w inteligentnym domu, krótkiego zasięgowego wykrywania obecności, monitoringu bezpieczeństwa oraz eksperymentów z inteligentnym transportem wymagających kompaktowego pomiaru odległości do przodu.

Uwaga: W normalnych warunkach maksymalna mierzalna odległość wynosi 120 cm. Aby osiągnąć maksymalny zasięg 200 cm, włącz tryb dalekiego zasięgu i używaj czujnika w ciemnym otoczeniu przy minimalnych zakłóceniach podczerwieni.

Funkcje

  • Pomiary za pomocą Mini ToF Unit: Laserowy pomiar odległości VL53L0X metodą czasu przelotu w ultrakompaktowej obudowie M5Stack Unit.

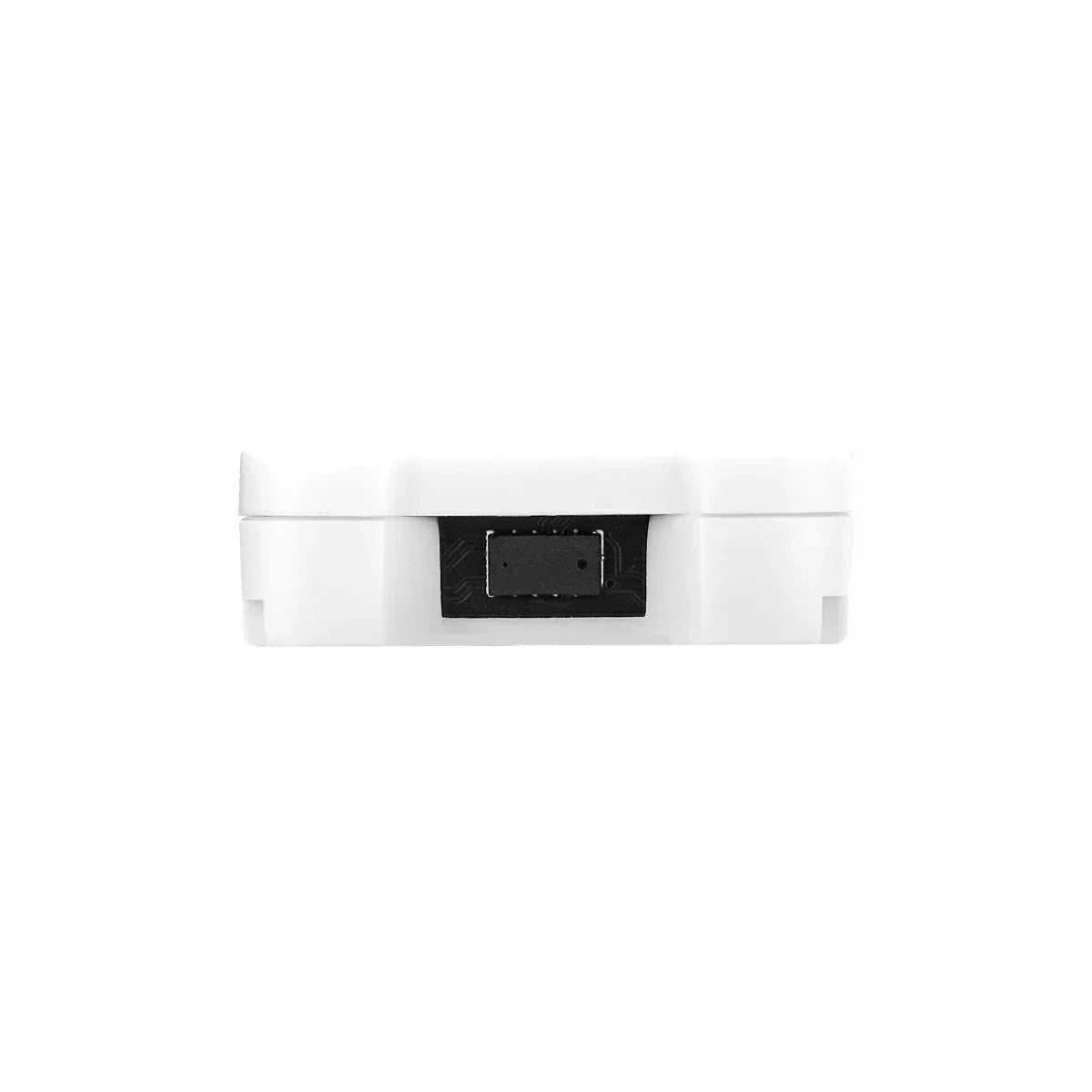

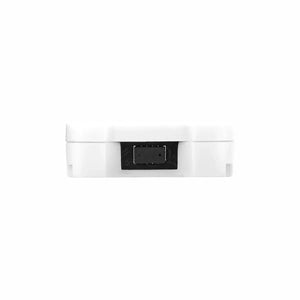

  • Wykrywanie pod kątem 90 stopni: Obrócony moduł emisji lasera umożliwia pomiar poziomy do przodu.
  • Zakres odległości: Zakres pomiarowy od 3 do 200 cm, rozdzielczość 1 mm i typowa dokładność ±3%.
  • Optyczne pole widzenia: Pole widzenia 25 stopni oraz laserowe źródło VCSEL 940 nm klasy 1.
  • Szybka reakcja: Prędkość pomiaru wynosi 23 ms, a minimalna prędkość to 8 ms.

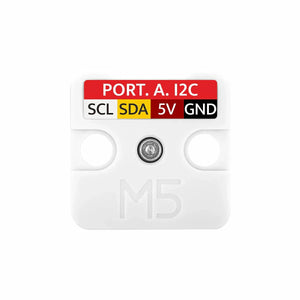

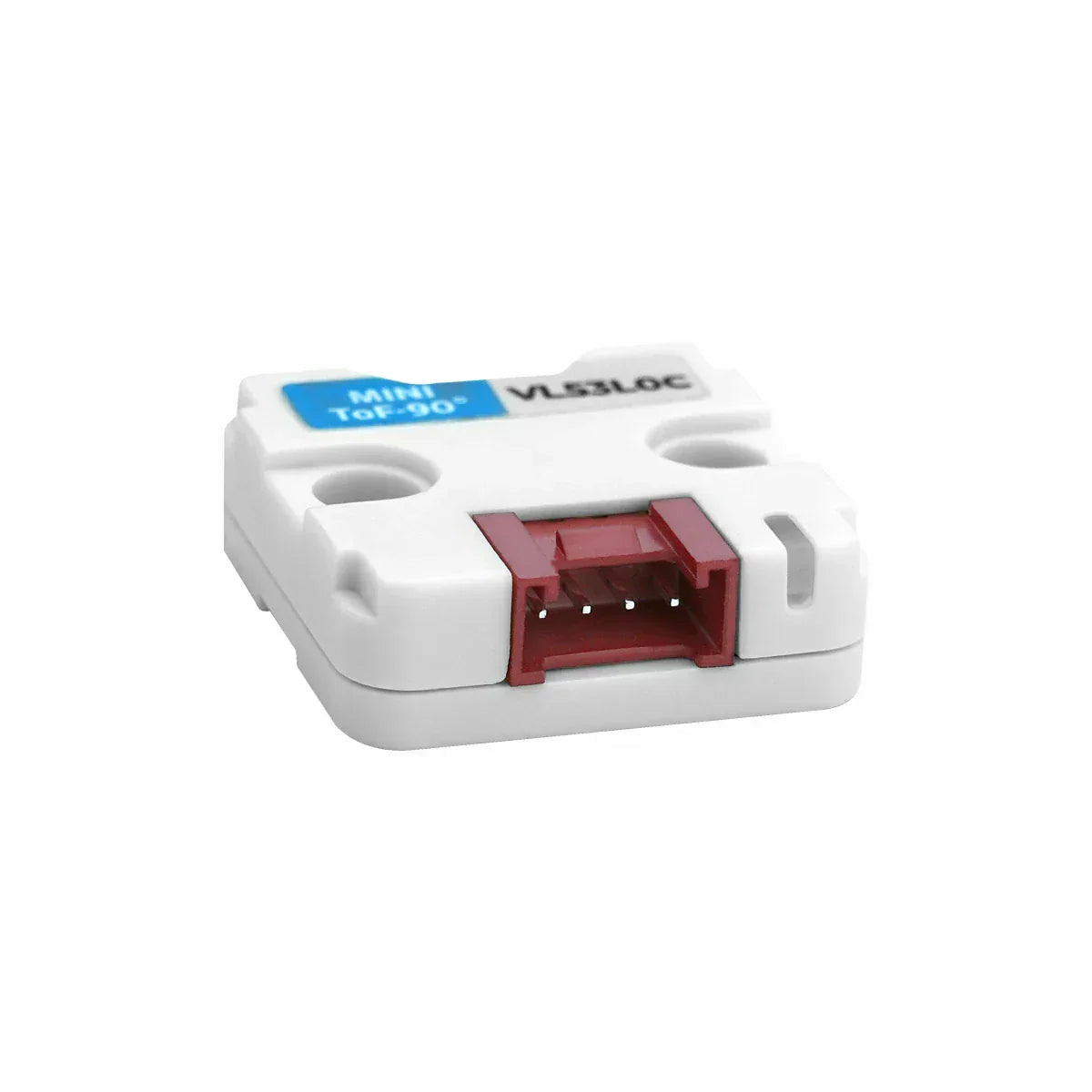

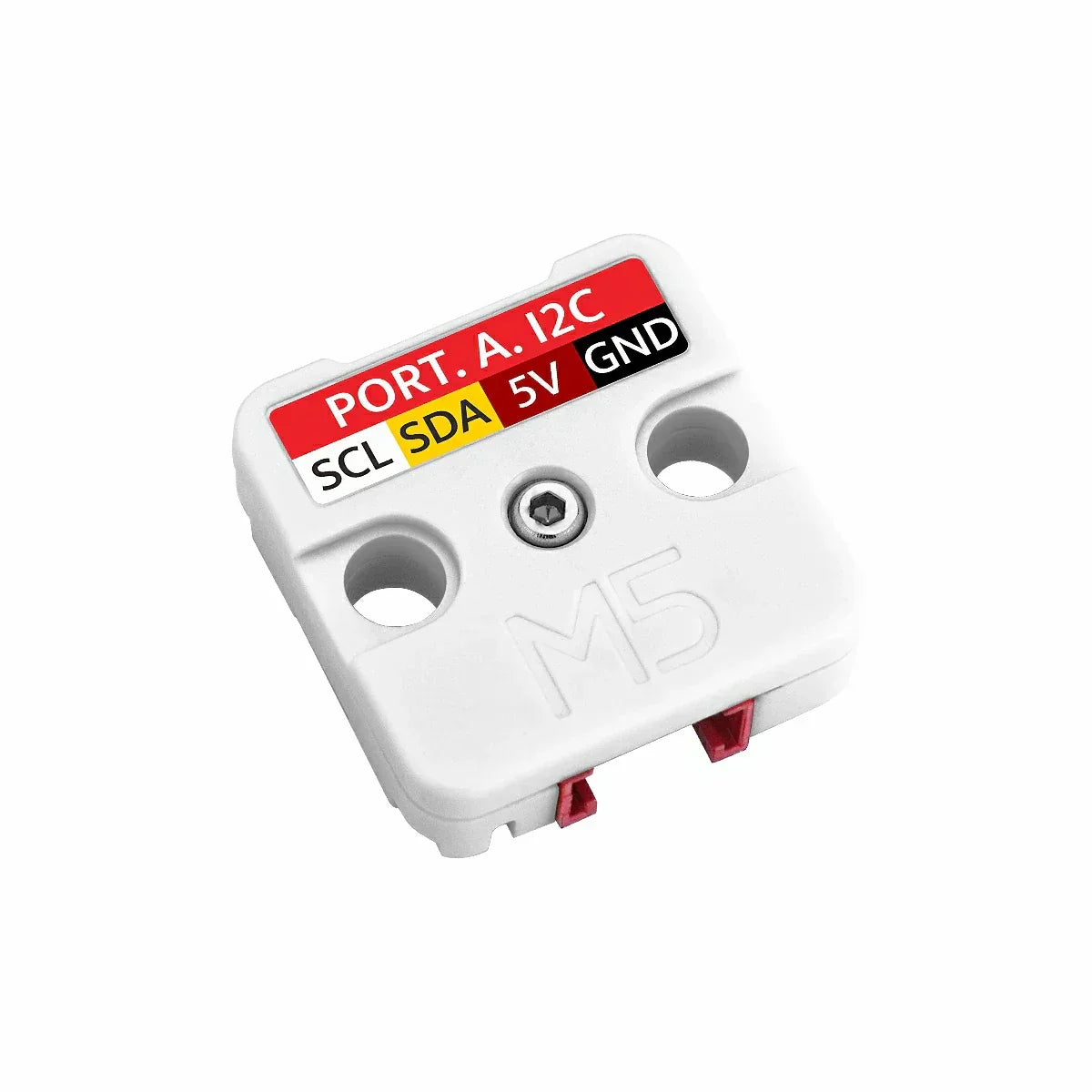

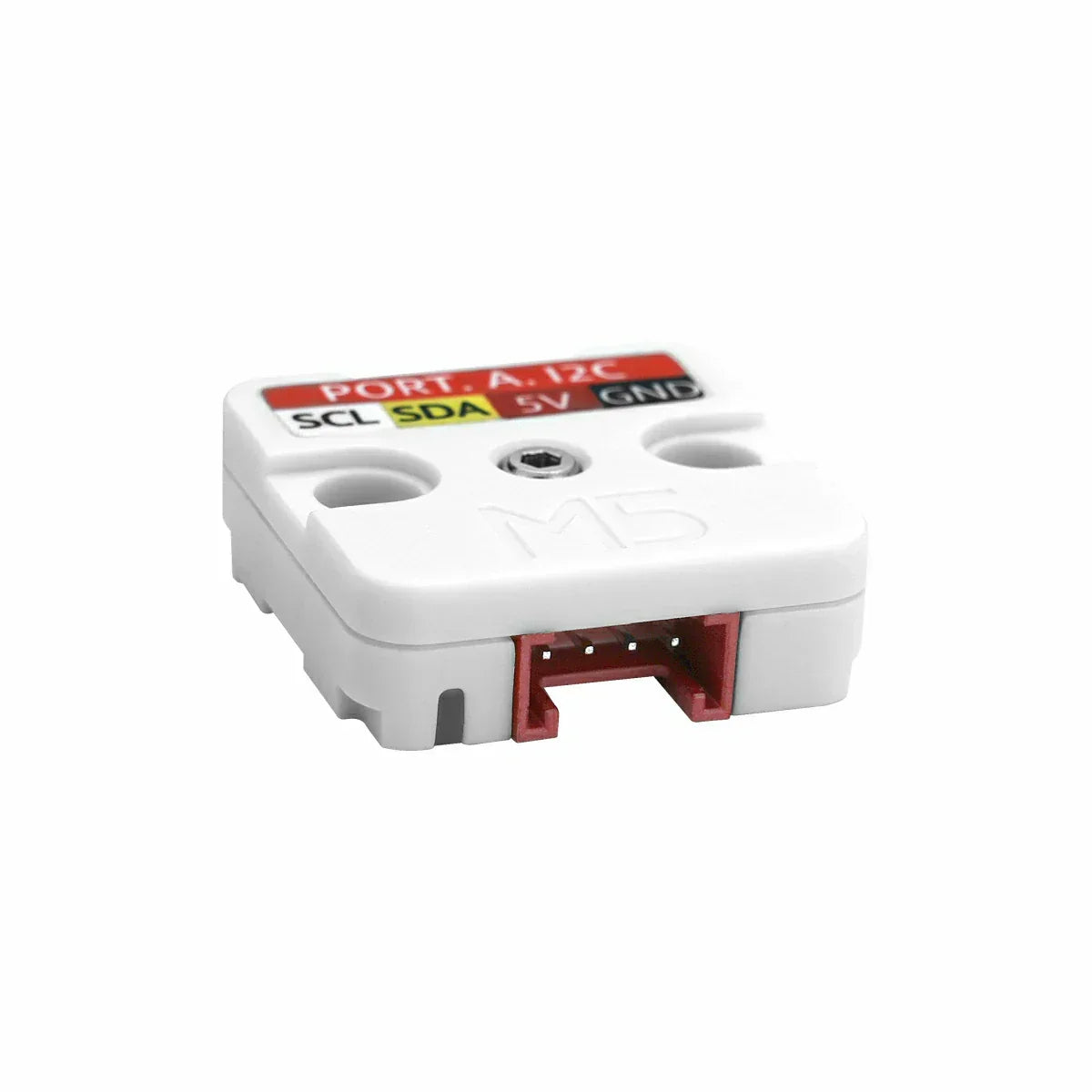

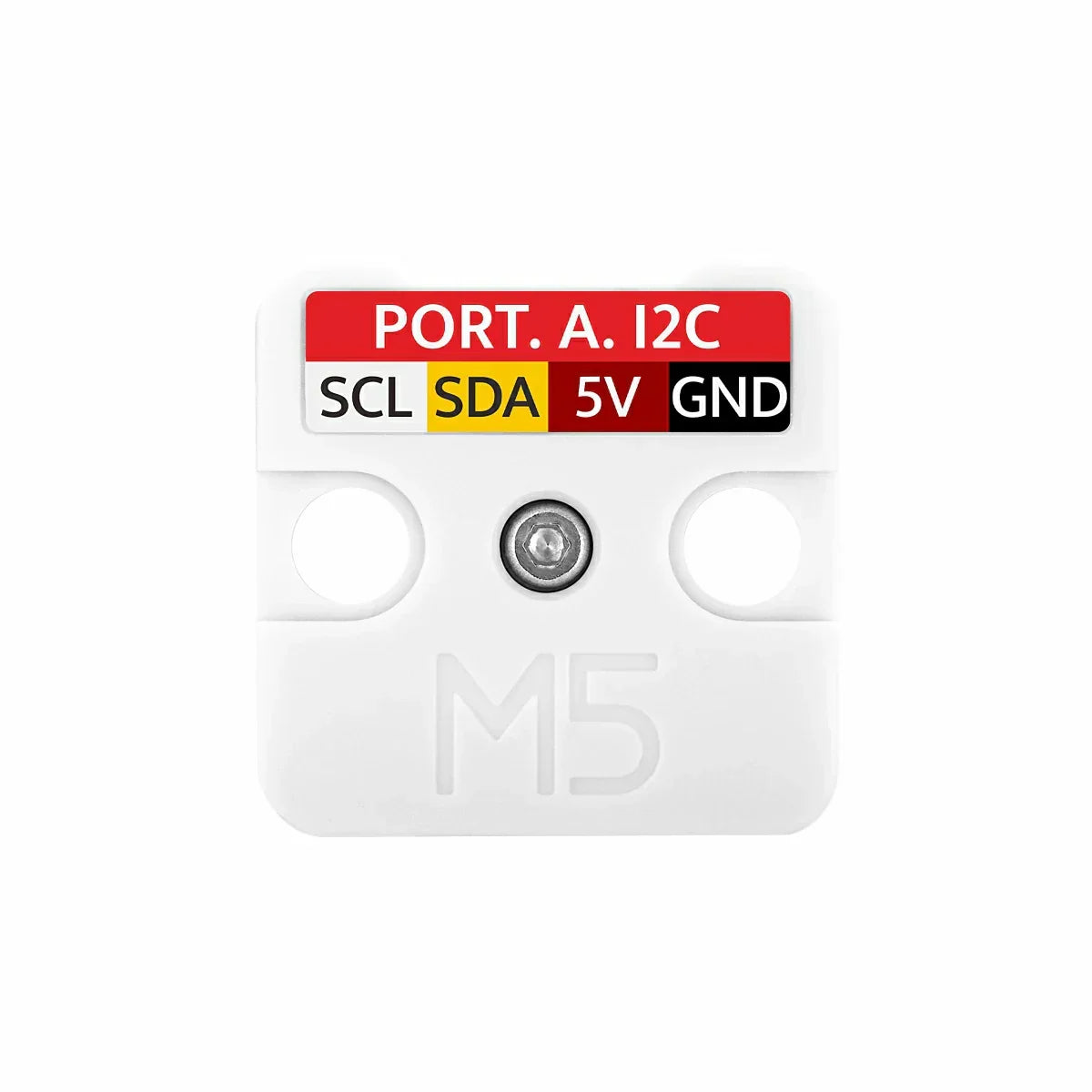

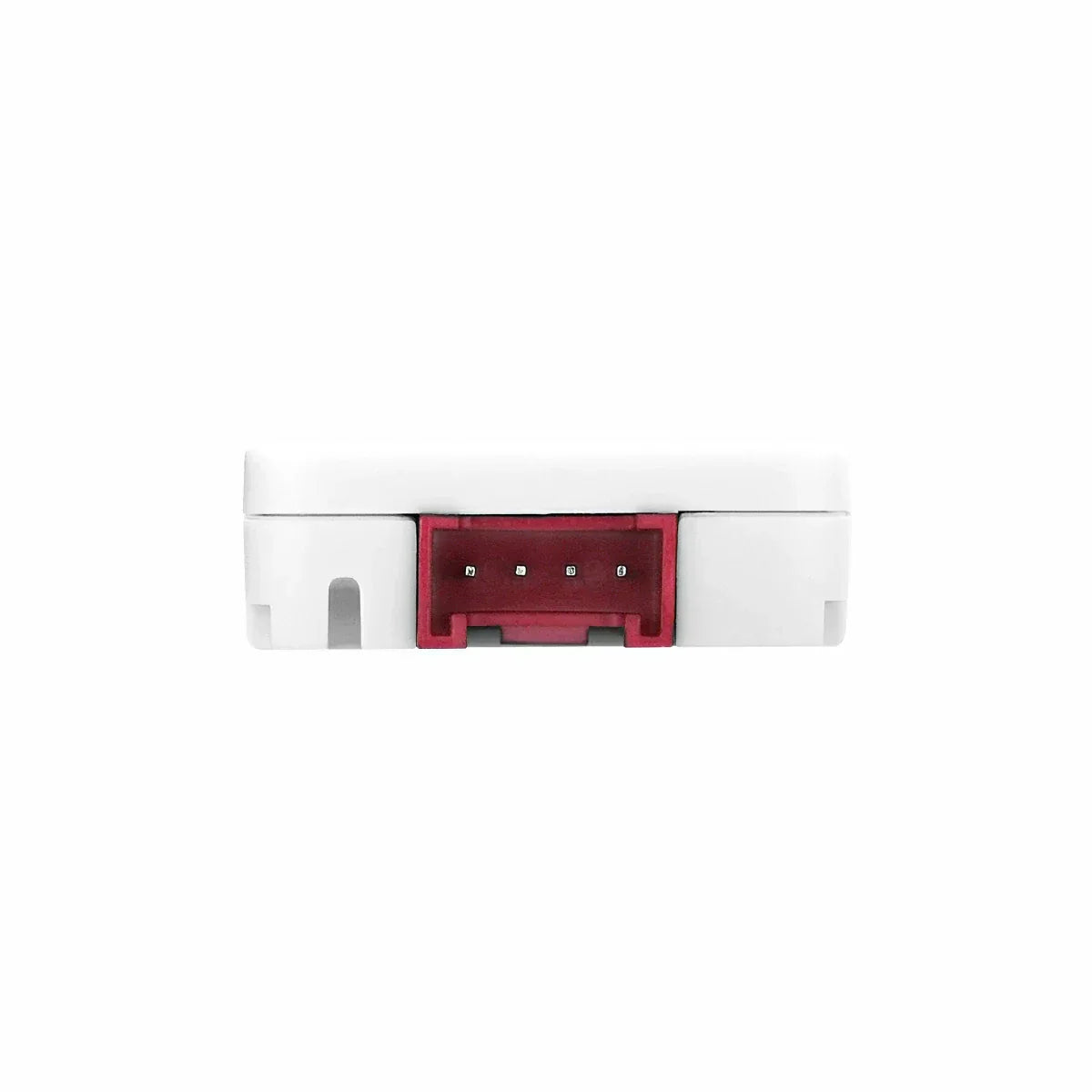

  • Prosty interfejs: Złącze Grove HY2.0-4P wykorzystujące komunikację I2C pod adresem 0x29.
  • Obsługa programowania: W dokumentacji dostępne są przepływy pracy dla Arduino, UiFlow1 i UiFlow2.

Specyfikacja

Czujnik VL53L0X
Zakres pomiarowy 3-200cm
Rozdzielczość 1 mm
Prędkość pomiaru 23 ms, minimalnie 8 ms
Pole widzenia 25 stopni
Typ źródła światła Pomiar czasu przelotu lasera
Długość fali lasera VCSEL 940 nm, poziom bezpieczeństwa klasy 1
Interfejs komunikacyjny I2C pod adresem 0x29
Temperatura pracy od 0 do 40°C
Pobór mocy Tryb czuwania bez diody LED: DC 5,03 V przy 15,01 µA; tryb czuwania z diodą LED: DC 5,02 V przy 1,92 mA; tryb pracy: DC 5,02 V przy 10,99 mA
Wymiary modułu 24,0 × 24,0 × 8,0 mm
Masa modułu 1.7g
Wymiary opakowania 138,0 × 93,0 × 9,0 mm
Masa brutto 3.5g

Zastosowania

  • Pomiar odległości do przodu za pomocą Mini ToF Unit dla robotów mobilnych i systemów wykrywania przeszkód.
  • Wykrywanie obiektów z małej odległości dla urządzeń inteligentnego domu i kompaktowych projektów automatyki.
  • Monitorowanie bezpieczeństwa i wykrywanie obecności, gdzie przydatny jest szybki pomiar odległości ToF w kompaktowej obudowie.
  • Eksperymenty z inteligentnym transportem i projekty szkolne wykorzystujące dane o odległości przesyłane przez I2C.

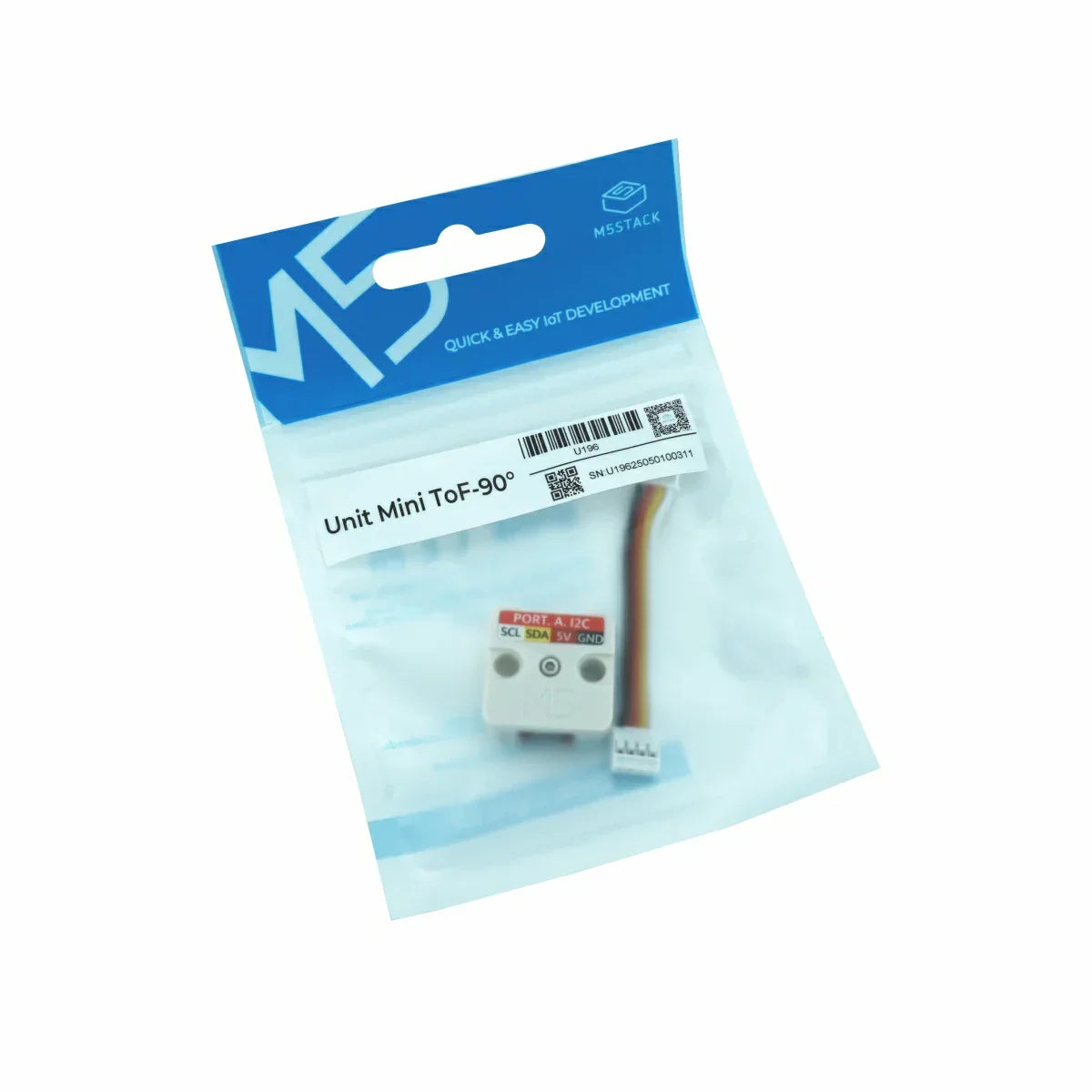

Lista produktów

  • 1 × Unit Mini ToF-90
  • 1 × przewód połączeniowy HY2.0-4P Grove, 5 cm

Pozostała zawartość

Moduł jest przeznaczony do pomiaru odległości w kierunku do przodu. W porównaniu ze standardowym modułem ToF skierowanym prosto przed siebie układ optyczny pod kątem 90 stopni pozwala modułowi Mini ToF Unit wykrywać obiekty przed zamontowanym urządzeniem, a jednocześnie utrzymywać korpus modułu płasko przy powierzchni projektu.

Dokumentacja zawiera schemat w formacie PDF, arkusz danych VL53L0X, bibliotekę sterownika Arduino, program testowy Arduino oraz materiały referencyjne UiFlow1 i UiFlow2 ułatwiające integrację czujnika z projektami M5Stack.

Aby zapewnić stabilne pomiary w górnej części zakresu, należy chronić czujnik przed silnymi zakłóceniami podczerwieni i używać trybu dalekiego zasięgu, gdy projekt wymaga pomiaru na odległość bliską 200 cm.

Zasoby

Dokument produktu Unit Mini ToF-90

Schemat modułu Unit Mini ToF-90 w formacie PDF

Arkusz danych czujnika laserowego odległości VL53L0X

Biblioteka sterownika Arduino dla Unit Mini ToF-90

Program testowy Arduino dla Unit Mini ToF-90

Dokumentacja Unit Mini ToF-90 dla UiFlow1

Dokumentacja Unit Mini ToF-90 dla UiFlow2

FAQ

Co zawiera zestaw?

Zestaw modułu Mini ToF Unit zawiera jeden moduł Unit Mini ToF-90 oraz jeden przewód połączeniowy HY2.0-4P Grove o długości 5 cm.

Jaką odległość może mierzyć czujnik?

Obsługuje zakres pomiarowy 3–200 cm. W normalnych warunkach maksymalna mierzalna odległość wynosi 120 cm; tryb dalekiego zasięgu i ciemniejsze otoczenie pomagają osiągnąć 200 cm.

Z jakiego interfejsu korzysta?

Moduł korzysta z komunikacji I2C pod adresem 0x29 za pośrednictwem interfejsu HY2.0-4P Grove.

Jakie platformy są obsługiwane?

Dokumentacja zawiera zasoby Arduino, UiFlow1 i UiFlow2 dla modułu Mini ToF Unit.
