Kąt łańcucha M5Stack (STM32G031)

Kąt łańcucha M5Stack (STM32G031)

8,95 €

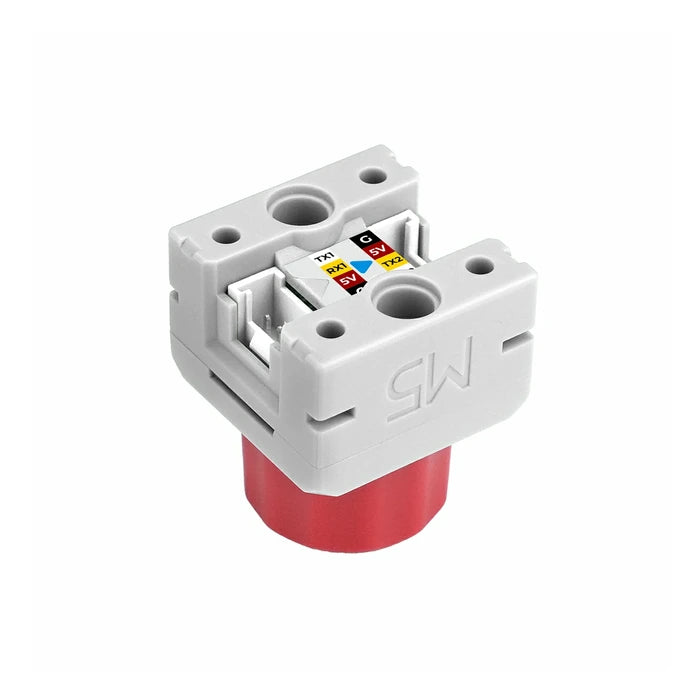

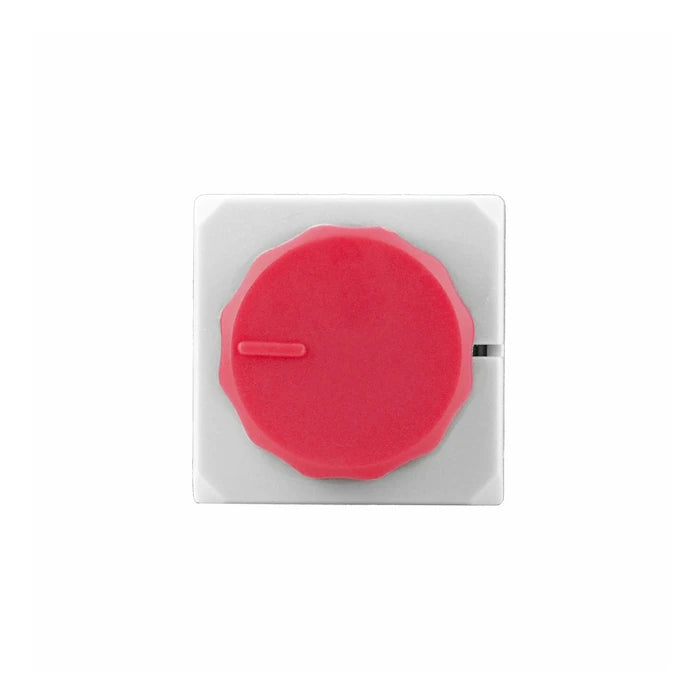

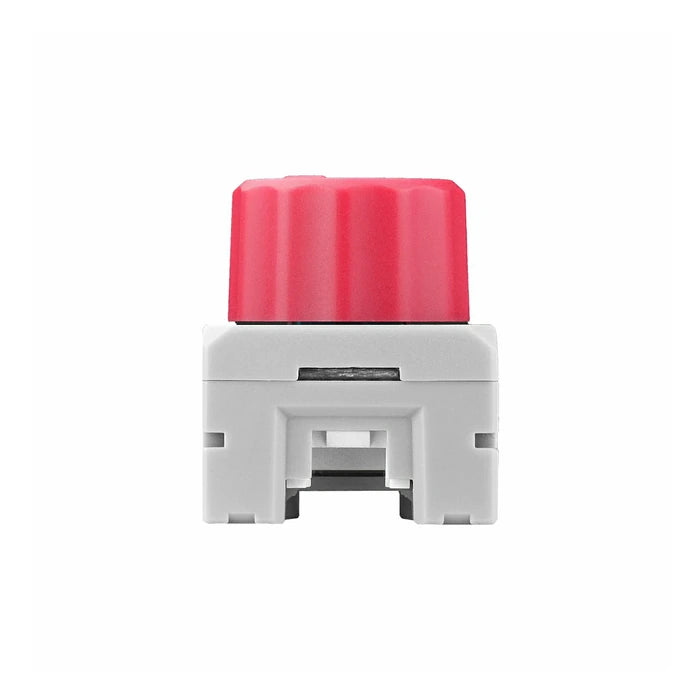

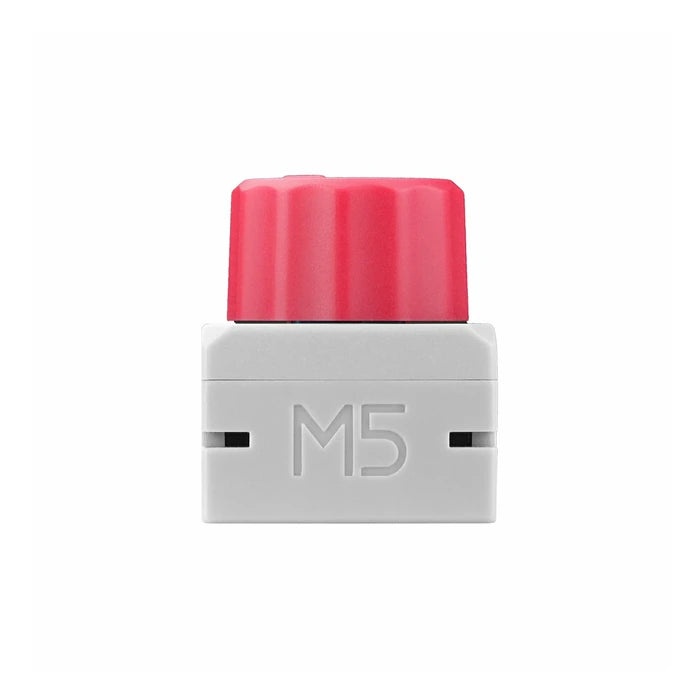

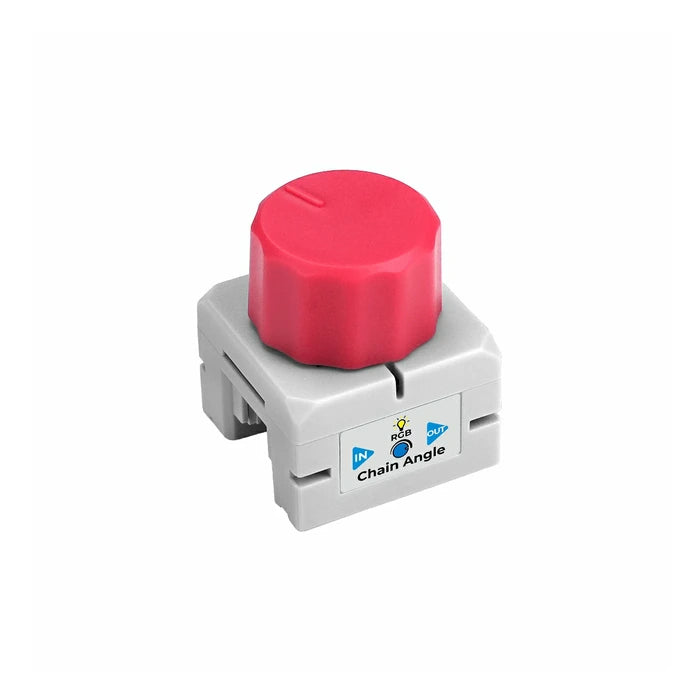

Chain Angle to 🎛️ wejściowy węzeł oparty na potencjometrze w serii M5Stack Chain. W miarę obracania pokrętła napięcie na terminalu pomiarowym zmienia się w określonym zakresie. Wbudowany mikrokontroler wykonuje konwersję ADC i generuje sygnał o rozdzielczości do 12 bitów.

Wbudowana jest 🌈 programowalna dioda LED RGB do wskazywania statusu i interaktywnej informacji wizualnej, co czyni moduł idealnym do interfejsów człowiek-maszyna, 🏠 inteligentnych systemów domowych oraz ⚙️ sterowania prędkością silnika.


🧠 Podstawowy & Łączność

Zasilany przez mikrokontroler STM32G031G8U6, Chain Angle komunikuje się za pomocą protokołu kaskadowego UART. Dzięki dwóm portom rozszerzeń HY2.0‑4P możesz łatwo podłączyć dodatkowe urządzenia z serii Chain, aby tworzyć bogatsze, bardziej skalowalne aplikacje interaktywne 🔗✨

Funkcje

  • 🔗 moduł z serii M5Stack Chain

  • 🎚️ wejście pokrętła potencjometru do płynnej kontroli analogowej

  • 🧠 mikrokontroler STM32G031G8U6 do stabilnego, energooszczędnego przetwarzania

  • 🌈 1× dioda LED RGB do wskazywania statusu i interaktywnej informacji zwrotnej

  • 🔌 Protokół komunikacji kaskadowej UART do łatwego łączenia wielu urządzeń

  • 🔄 2× interfejsy rozszerzeń HY2.0‑4P do podłączania dodatkowych urządzeń z serii Chain



Zawiera

  • 1 x Kąt łańcucha
  • 1 x Łańcuchowy most



Zastosowania

  • 🏠 Sterowanie inteligentnym domem — intuicyjne wejście pokrętła dla oświetlenia, scen, HVAC i regulacji urządzeń

  • 🤝 Interfejs człowiek-maszyna (HMI) — płynna analogowa interakcja dla menu, strojenia parametrów i nawigacji UI

  • 🔊 Sterowanie głośnością — precyzyjna regulacja dla głośników, paneli audio i urządzeń multimedialnych

  • ⚙️ Sterowanie prędkością silnika — stabilne analogowe wejście dla wentylatorów, pomp i małych systemów silnikowych



Specyfikacje

Specyfikacja Parametr
MCU STM32G031G8U6
Zasilanie wejściowe DC 5V
Komunikacja UART 115200bps@8N1
Interfejs 2x HY2.0-4P
Dioda LED RGB 1x WS2812C
Zużycie mocy RGB podczas włączania 21,13mA
Kąt obrotu 280° ±10°
Temperatura pracy 0 ~ 40°C
Rozmiar produktu 23,9 x 23,9 x 28,2mm
Waga produktu 8.4g
Rozmiar opakowania 138,0 x 93,0 x 26,0mm
Waga brutto 11.7g



Nauka

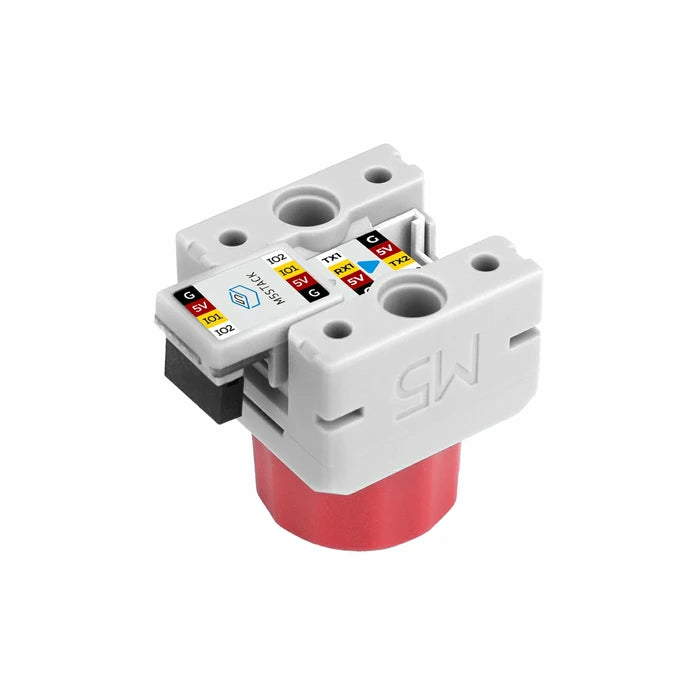

Użyj złącza Chain Bridge, aby połączyć główny kontroler Chain DualKey z innymi modułami wejściowymi serii Chain. Podczas łączenia upewnij się, że sprawdziłeś orientację:

➡️ Trójkątna strzałka musi wskazywać na zewnątrz od głównego kontrolera (Chain DualKey), dokładnie tak jak pokazano na ilustracji poniżej.



Schematy

Podgląd



Mapa pinów

Dioda LED RGB

STM32G031 PA8
WS2812C RGB

Kąt

STM32G031 PB0
Kąt Wejście ADC

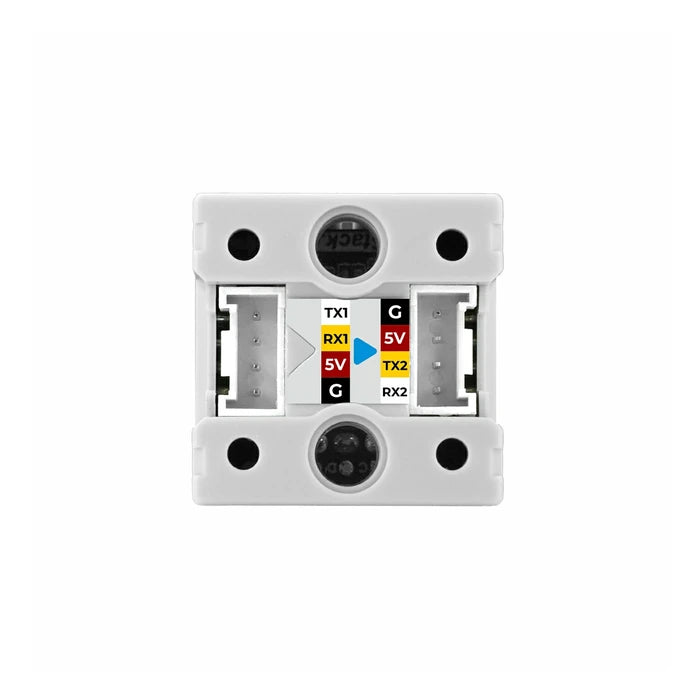

UART

STM32G031 PB6 PB7 PA2 PA3
UART1 TXD1 RXD1
UART2 TXD2 RXD2



Rozmiar modelu



Oprogramowanie

Arduino

Przewodnik rozpoczęcia pracy z Chain Angle Arduino
