Kamera głębi Intel RealSense D435if z filtrem IR 750nm i wbudowanym IMU

Kamera Intel RealSense D435if to zaawansowana kamera stereo głębi zaprojektowana do wymagających zastosowań w robotyce i wizji komputerowej. Bazując na uznanej platformie D435f , model D435if dodaje fabrycznie zainstalowany filtr przepuszczający bliską podczerwień 750 nm nad obiektywami głębi oraz integruje Bosch BMI055 6-osiowy IMU (akcelerometr + żyroskop) — umożliwiając niezawodne postrzeganie głębi na odbijających podłogach, powierzchniach o powtarzalnych wzorach i środowiskach o niskiej teksturze, gdzie standardowe kamery głębi mają trudności. Zasilana przez Intel RealSense Vision Processor D4, oferuje do 90 fps strumieniowania głębi w rozdzielczości 1280×720 przez pojedyncze USB-C 3.1 Gen 1 połączenie, co czyni ją bezpośrednim zamiennikiem dla każdej aplikacji D435i wymagającej filtra IR.

Cechy

• Filtr przepuszczający IR 750 nm — Zamontowany fabrycznie na obu sensorach głębi; blokuje światło widzialne i zwiększa kontrast wzoru podczerwieni, znacznie poprawiając jakość głębi na powierzchniach odbijających (szklane podłogi, taśmy przenośnikowe, polerowane płytki) oraz w środowiskach o niskiej teksturze.
• Zintegrowany Bosch BMI055 6-osiowy IMU — Akcelerometr 3-osiowy + żyroskop 3-osiowy, sprzętowo synchronizowany z czasem ramek głębi; idealny do wizualno-inercyjnej odometrii (VIO), SLAM i stabilizacji dronów.
• Globalne migawki sensorów głębi — Brak zniekształceń rolling-shutter na szybko poruszających się robotach lub skanerach ręcznych; spójne przechwytywanie głębi bez rozmycia ruchu.
• Najszersze pole widzenia w serii D400 — 87° × 58° pole widzenia głębi obejmuje szeroką scenę za pomocą jednej kamery, zmniejszając martwe pola podczas nawigacji i mapowania.
• Do 90 FPS strumieniowania głębi — Wysoka liczba klatek na sekundę umożliwia unikanie przeszkód w czasie rzeczywistym, skanowanie 3D oraz pętle sterowania o niskim opóźnieniu.
• Pełna kamera RGB Full HD — 1920 × 1080 @ 30 fps sensor kolorowy z 69° × 42° polem widzenia do scalonych danych RGB-D i wizualnej analizy AI.
• Procesor wizji Intel RealSense D4 — Dedykowany układ ASIC do głębi obsługuje korelację stereo i obliczenia dysparycji na chipie, odciążając procesor główny.
• USB-C Plug-and-Play — Zasilanie z magistrali przez USB-C 3.1 Gen 1; nie wymaga zasilania zewnętrznego. Kompatybilny z Windows, Linux, macOS, Android oraz ROS/ROS2.
• Wszechstronne opcje montażu — standardowy gwint statywowy 1/4-20 UNC + 2× M3 otwory montażowe do sztywnej integracji z robotami, dronami i niestandardowymi uchwytami.
• Kompaktowy i lekki — 90 × 25,8 × 25 mm / ~72 g forma idealna do ograniczonych budżetów wagowych na dronach i platformach mobilnych.

Specyfikacje

Dokumenty referencyjne: Oficjalne specyfikacje Intel D435if | Dokumentacja dla programistów RealSense | SDK librealsense (GitHub)

Zastosowanie

• Roboty mobilne i nawigacja AMR — Filtr przepuszczający IR eliminuje fałszywe odczyty głębi z odbijających podłóg magazynowych, polerowanych płytek i powtarzających się wzorów półek, umożliwiając niezawodne unikanie przeszkód i planowanie ścieżek w środowiskach przemysłowych.
• SLAM i mapowanie 3D — Dane IMU połączone z klatkami głębi wspierają wizualno-inercyjną odometrię (VIO), zamykanie pętli i dokładne tworzenie map za pomocą narzędzi takich jak RTAB-Map, ORB-SLAM3 i Cartographer.
• Ładunek dronów i UAV — Globalny migawka eliminuje rozmycie ruchu podczas szybkiego lotu; kompaktowa forma i niska waga (~72 g) utrzymują budżety ładunku UAV w ryzach.
• Skanowanie 3D i rekonstrukcja — Wysoka liczba klatek na sekundę i dane ruchu IMU pozwalają na ręczne skanowanie obiektów i środowisk z minimalnymi artefaktami duchów.
• Inspekcja przemysłowa i kontrola jakości — Dokładna głębia na odbijających taśmach przenośnikowych i metalowych częściach nadaje się do robotów pick-and-place oraz systemów wykrywania wad powierzchni.
• Roboty humanoidalne i współpracujące — Szerokie pole widzenia i niezawodna głębia na bliskim dystansie (28 cm – 3 m) umożliwiają bezpieczną interakcję człowiek-robot oraz świadomość otoczenia.
• Badania i edukacja — Wielomodalne wyjście (głębia, IR, RGB, IMU) w jednym urządzeniu USB wspiera kursy z zakresu widzenia komputerowego, badania robotyki i szybkie prototypowanie.

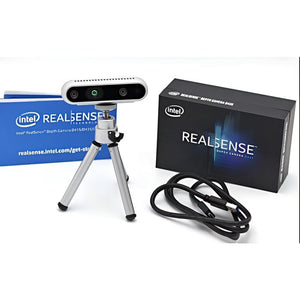

Lista pakowania

FAQ

Q: Jaka jest różnica między D435if a D435i?
A: D435if dodaje fabrycznie zainstalowany filtr przepuszczający podczerwień 750 nm na obu czujnikach głębi. Ten filtr blokuje widzialne światło otoczenia i zwiększa kontrast wzoru kropek podczerwieni, znacznie poprawiając dokładność pomiaru głębi na powierzchniach odbijających (takich jak polerowane podłogi i szkło) oraz w środowiskach o niskiej teksturze. D435i nie posiada takiego filtra. Oba modele zawierają Bosch BMI055 IMU.

Q: Jaka jest różnica między D435if a D435f?
A: D435if dodaje zintegrowany IMU (Bosch BMI055) w porównaniu do D435f. D435f ma filtr IR 750 nm, ale nie posiada IMU. Jeśli Twoja aplikacja wymaga danych ruchu do VIO lub SLAM, wybierz D435if.

Q: Czy filtr IR wpływa na kamerę RGB?
A: Nie. Filtr IR przepuszczający 750 nm jest stosowany tylko do dwóch czujników głębi. Kamera RGB działa niezależnie z standardowym obiektywem światła widzialnego i nie jest przez to dotknięta.

Q: Czy D435if można używać na zewnątrz?
A: Tak, D435if nadaje się do użytku zarówno wewnątrz, jak i na zewnątrz. Filtr IR przepuszczający pomaga odfiltrować tło podczerwieni ze światła słonecznego, poprawiając działanie na zewnątrz w porównaniu do standardowego D435i. Jednak wydajność może się pogorszyć przy bezpośrednim, intensywnym świetle słonecznym na dużych odległościach.

Q: Jakie SDK i middleware obsługuje D435if?
A: D435if jest w pełni obsługiwany przez Intel RealSense SDK 2.0, który oferuje interfejsy C++, Python, C#, Java oraz Unity. Jest także natywnie wspierany w ROS (realsense-ros) oraz ROS2, co umożliwia łatwą integrację z Nav2, MoveIt i innymi pakietami robotycznymi.

Q: Czy kamera wymaga zewnętrznego zasilania?
A: Nie. D435if jest całkowicie zasilany z magistrali przez złącze USB-C 3.1 Gen 1 (typowo ~1,5 W). Nie jest potrzebne zewnętrzne zasilanie ani osobny kabel.

Q: Jakie opcje montażu są dostępne?
A: Obudowa kamery posiada jedno 1/4-20 UNC standardowe gniazdo na śrubę statywu oraz dwa M3 gwintowane otwory do sztywnego mocowania do ram robotów, szyn dronów, uchwytów sensorów i standardowych statywów fotograficznych.

Q: Czy D435if jest kompatybilny z NVIDIA Jetson i Raspberry Pi?
A: Tak. D435if działa na każdej platformie obsługującej USB 3.0 i RealSense SDK 2.0, w tym NVIDIA Jetson (Orin, Xavier, Nano), Raspberry Pi 4/5, oraz x86/ARM Linux SBC. Dostępne są gotowe pakiety SDK dla Ubuntu 20.04 / 22.04 na ARM64.
