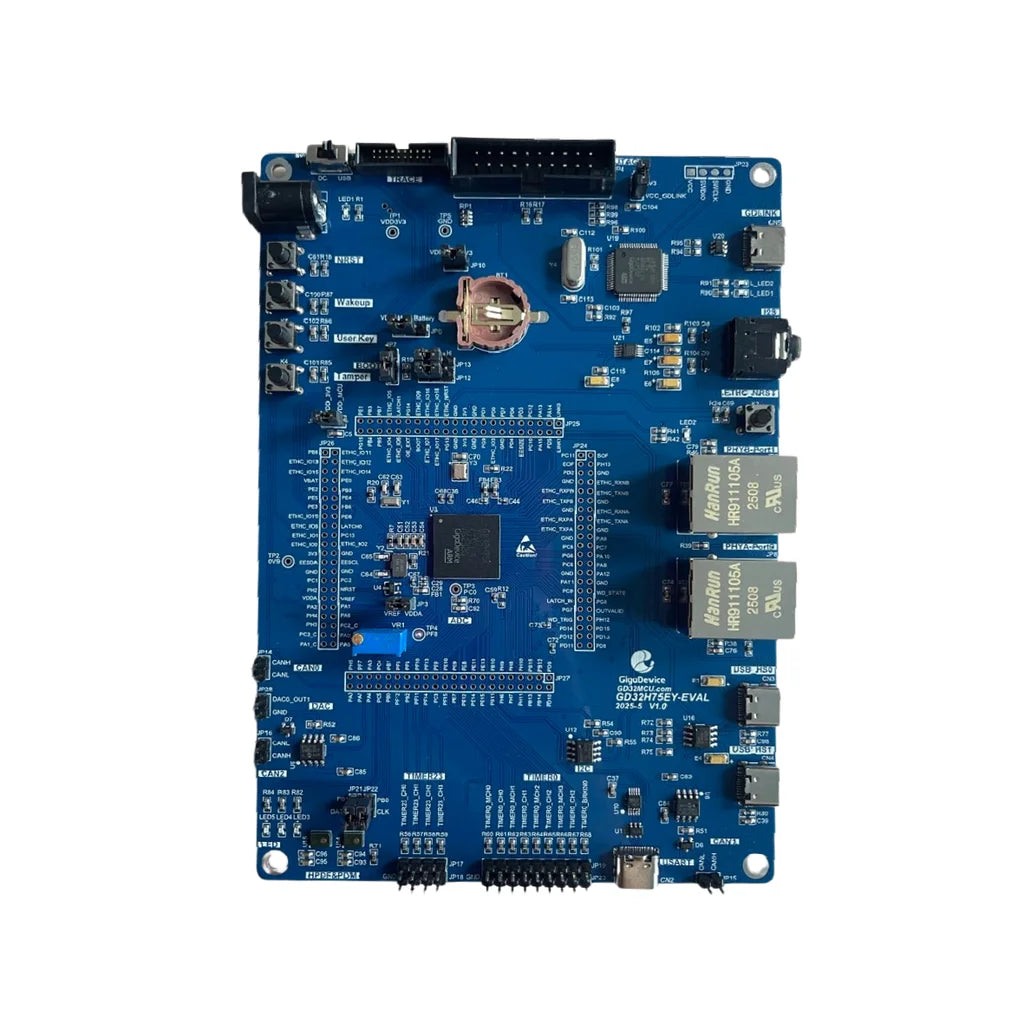

Płytka ewaluacyjna GigaDevice GD32H75EY-EVAL z mikrokontrolerem GD32H75EYMJ6
Platforma ewaluacyjna GigaDevice GD32H75EY-EVAL to platforma ewaluacyjna dla rodziny wysokowydajnych mikrokontrolerów GD32H75E, w tym urządzenia GD32H75EYMJ6 wymienionego w tytule produktu. Seria GD32H75E łączy rdzeń Arm Cortex-M7 z przemysłowym Ethernetem i zasobami komunikacji czasu rzeczywistego do rozwoju wbudowanego zorientowanego na EtherCAT.
Oficjalna strona GigaDevice dla GD32H75E wymienia rodzinę z taktowaniem do 600 MHz, z pamięcią do 3840 KB Flash, 1024 KB SRAM oraz obudową BGA240. Seria integruje kontroler podurządzeń EtherCAT, 3 x CAN-FD, 2 x USB FS + HS OTG, Ethernet, SDIO, EXMC, SAI oraz zasoby sygnałów mieszanych, co czyni tę platformę ewaluacyjną odpowiednią do zastosowań w ruchu przemysłowym, PLC, bramach i zaawansowanej ewaluacji sterowania.
Cechy
- Platforma ewaluacyjna GD32H75E - Skierowana do rodziny wysokowydajnych mikrokontrolerów GD32H75E firmy GigaDevice.
- Skupienie na mikrokontrolerze GD32H75EYMJ6 - Tytuł produktu identyfikuje płytkę z urządzeniem GD32H75EYMJ6.
- 600 MHz Cortex-M7 - Oficjalne dane produktu podają do 600 MHz pracy.
- Duża pamięć na chipie - Oficjalne dane selektora wymieniają do 3840 KB Flash i 1024 KB SRAM.
- Obudowa BGA240 - GD32H75EYMJ6 występuje w BGA240 z dużą dostępnością linii I/O.
- Kontroler podurządzeń EtherCAT - Zaprojektowany do deterministycznych zastosowań Ethernet przemysłowego i sterowania ruchem.
- 3 x CAN-FD - Wspiera przemysłową komunikację o dużej przepustowości oraz sieci sterowania wieloosiowego.
- 2 x USB FS + HS OTG - Zapewnia elastyczne zasoby do rozwoju urządzeń i hostów USB.
- Interfejsy wyświetlacza, audio i pamięci - Zawiera LCD-TFT, SAI, SDIO, EXMC oraz powiązane zasoby peryferyjne wbudowane.
- Zasoby sygnałów mieszanych - Oficjalne dane selektora wymieniają 14-bitowy ADC, 12-bitowy ADC, DAC oraz komparatory.
Specyfikacje
| Parametr | Wartość |
|---|---|
| Model produktu | GD32H75EY-EVAL |
| Odniesiony mikrokontroler | GD32H75EYMJ6 |
| Rodzina mikrokontrolerów | Rodzina wysokowydajnych mikrokontrolerów GD32H75E / GD32H7xx |
| Rdzeń CPU | Arm Cortex-M7 |
| Maksymalna częstotliwość | 600 MHz |
| Opakowanie | BGA240 |
| Pamięć Flash | Do 3840 KB |
| SRAM | 1024 KB |
| Ethernet przemysłowy | Kontroler podurządzeń EtherCAT; zasoby Ethernet |
| Zasoby komunikacyjne | USART/UART, LPUART, I2C, SPI, I2S, 3 x CAN-FD, 2 x USB FS + HS OTG, SDIO, EXMC |
| Wyświetlacz / Dźwięk | Zasoby LCD-TFT i SAI |
| Zasoby analogowe | Zasoby ADC 14-bit, ADC 12-bit, DAC 12-bit, komparator |
| Temperatura pracy | -40°C do +85°C lub -40°C do +105°C w zależności od wariantu sufiksu |
Dokumenty referencyjne
Zastosowanie
- Ewaluacja EtherCAT - Nadaje się do testowania przemysłowego Ethernetu GD32H75E i możliwości komunikacji w czasie rzeczywistym.
- Sterowanie serwomechanizmami i ruchem - Wydajność Cortex-M7, CAN-FD i zasoby EtherCAT wspierają badania nad sterowaniem ruchem.
- Rozwój przemysłowych sterowników PLC - Zasoby komunikacyjne i mieszane sygnały pomagają w ocenie projektów sterowników i zdalnych I/O.
- Prototypy bramek fabrycznych - Ethernet, USB, CAN-FD i interfejsy szeregowe wspierają prace nad bramkami wieloprotokołowymi.
- Panele HMI i operatorskie - Zasoby LCD-TFT i SAI wspierają eksperymenty z wyświetlaczami i interfejsami multimedialnymi.
- Akwizycja danych - Zasoby ADC 14-bit i 12-bit są istotne dla przemysłowych zastosowań pomiarowych.
- Zarządzanie mocą i falownikiem - Wysoka wydajność CPU i zasoby analogowe wspierają ewaluację sterowania mocą w czasie rzeczywistym.
- Zaawansowana edukacja wbudowana - Przydatna do laboratoriów obejmujących Cortex-M7, EtherCAT, CAN-FD, USB, Ethernet i RTOS.
Zawartość opakowania
- 1 x płytka ewaluacyjna GigaDevice GD32H75EY-EVAL
Najczęściej zadawane pytania
Jakiego MCU dotyczy ta płytka ewaluacyjna?
Tytuł produktu odnosi się do MCU GD32H75EYMJ6.
Jakiego rdzenia CPU używa rodzina GD32H75E?
Rodzina GD32H75E używa rdzenia Arm Cortex-M7.
Jaka jest maksymalna częstotliwość pracy?
GigaDevice wymienia rodzinę GD32H75E z częstotliwością do 600 MHz.
Czy GD32H75E obsługuje EtherCAT?
Tak. GigaDevice wymienia EtherCAT SubDevice Controller dla rodziny GD32H75E.
Czy obsługuje CAN-FD?
Tak. Oficjalne dane selektora wymieniają 3 x CAN-FD.
Jakie opakowanie jest używane przez GD32H75EYMJ6?
Wpis selektora GD32H75EYMJ6 jest wymieniony w BGA240.
Czy to nadaje się do pracy HMI?
Tak. Zasoby LCD-TFT i SAI sprawiają, że platforma jest odpowiednia dla wyświetlaczy i multimedialnych interfejsów przemysłowych.
Dlaczego panele LCD, kable lub dodatki nie są wymienione?
W zestawie uwzględniono tylko potwierdzone fizyczne elementy. Niezweryfikowane akcesoria celowo pominięto na liście pakowania.
