Jednostka M5Stack DAC 2 I2C (GP8413) to kompaktowy i wysokowydajny moduł konwersji sygnału cyfrowo-analogowego zaprojektowany do zastosowań profesjonalnych i przemysłowych. Nazywany również M5Stack DAC 2 lub Jednostką DAC2, to urządzenie oferuje doskonałą precyzję, skalowalność oraz solidne funkcje bezpieczeństwa.
W swojej istocie, Jednostka DAC2 wykorzystuje chipset GP8413, zdolny do 15-bitowej rozdzielczości konwersji cyfrowo-analogowej, generując dwa niezależne napięcia analogowe w zakresie 0–5V lub 0–10V. Dzięki liniowości do 0,01% oraz marginesowi błędu napięcia wynoszącemu tylko 0,2%, zapewnia wysoce niezawodne i stabilne generowanie sygnału analogowego.
Kluczowe cechy jednostki M5Stack DAC 2 I2C (GP8413)
-
15-bitowy przetwornik DAC o wysokiej precyzji
Konwertuje sygnały cyfrowe na dwa niezależne analogowe wyjścia 0–5V lub 0–10V o wyjątkowej dokładności. -
Komunikacja I2C (Domyślny adres: 0x59)
Łatwa i niezawodna transmisja danych z obsługą wielu równoległych połączeń dzięki 3-bitowemu adresowi sprzętowemu, umożliwiającemu podłączenie do 8 jednostek DAC2 na jednej magistrali I2C. -
Wysoka precyzja, minimalny błąd
Osiąga 0,01% liniowości i utrzymuje niski błąd napięcia wyjściowego (0,2%), dostarczając analogową jakość sygnału klasy profesjonalnej. -
Wbudowana ochrona przed zwarciem
Chroni moduł, automatycznie wyłączając wyjście w przypadku zwarcia między pinami wyjściowymi a masą. -
Kompaktowa, niezawodna i rozbudowywalna konstrukcja
Idealny do użytku w skalowalnych środowiskach IoT i przemysłowych.
Protokół komunikacyjny
M5Stack DAC 2 komunikuje się za pomocą protokołu I2C, z domyślnym adresem 0x59. Dzięki możliwości konfiguracji adresu, wiele jednostek DAC2 może działać jednocześnie w złożonych systemach, oferując elastyczność dla zaawansowanych projektów.
Typowe zastosowania jednostki DAC2
-
Ogólna konwersja sygnału cyfrowo-analogowego
Płynnie tłumacz cyfrowe polecenia na precyzyjne analogowe napięcia. -
Sterowanie prędkością silnika
Uzyskaj precyzyjną kontrolę motoryczną dzięki regulowanemu analogowemu wyjściu napięcia. -
Sterowanie ściemnianiem LED
Włącz płynne i programowalne regulacje jasności dla systemów LED. -
Przemysłowe systemy falowników i zasilaczy
Generuj niezawodne analogowe odniesienia dla falowników i regulatorów napięcia. -
Przemysłowa izolacja sygnału analogowego
Zwiększ integralność sygnału i stabilność systemu dzięki precyzyjnym wyjściom DAC. -
Inteligentna fabryka i aplikacje IoT
Zintegruj precyzyjne analogowe sterowanie zautomatyzowanymi systemami przemysłowymi.

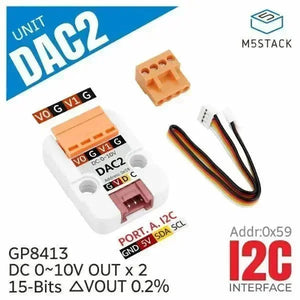

Zawiera
- 1x jednostka DAC2
- 1x VH3.96-4P
- 1x Naklejka
Aplikacje
- Uniwersalna konwersja sygnału
- Regulacja prędkości silnika, ściemnianie LED
- Falownik, zasilacz
- Przemysłowa izolacja sygnału analogowego
Specyfikacja
| Układ DAC | GP8413 |
| Współczynnik rozdzielczości | 15Bit |
| Komunikacja szeregowa I2C | 0x59 (domyślnie) |
| Maksymalne napięcie wyjściowe | 10V |
| Błąd napięcia wyjściowego | <0,2% |
| Błąd liniowości napięcia wyjściowego | 0.01% |
| Temperatura pracy | 0-40°C |
| Rozmiar produktu | 32* 24* 10.2mm |
| Rozmiar opakowania | 136* 92* 13.7mm |
| Waga produktu | 5g |
| Waga paczki | 13.3g |
Najczęściej zadawane pytania – Jednostka M5Stack DAC 2 I2C (GP8413)
Pytanie 1: Jakiego protokołu komunikacyjnego używa jednostka M5Stack DAC 2?
A:
Jednostka M5Stack DAC 2 używa protokołu komunikacyjnego I2C z domyślnym adresem 0x59. Umożliwia to łatwe połączenie i niezawodną transmisję danych między jednostką DAC2 a mikrokontrolerami takimi jak M5Core.
Q2: Ile jednostek DAC2 mogę podłączyć w jednym systemie?
A:
Dzięki 3-bitowej konfiguracji adresu sprzętowego, możesz podłączyć do 8 jednostek DAC2 równolegle na tej samej magistrali I2C, co umożliwia elastyczne i skalowalne projekty systemów.
P3: Jaka jest rozdzielczość i dokładność jednostki M5Stack DAC 2 I2C?
A:
Jednostka DAC2 zapewnia 15-bitową konwersję cyfrowo-analogową, osiągając do 0,01% liniowości i utrzymując bardzo niski błąd napięcia wyjściowego wynoszący tylko 0,2%. Zapewnia to wysoką precyzję dla zastosowań przemysłowych i profesjonalnych.
Q4: Czy jednostka DAC2 oferuje jakieś funkcje ochronne?
A:
Tak, jednostka DAC2 jest wyposażona w ochronę przed zwarciem. Jeśli piny wyjściowe zostaną przypadkowo zwarte do masy, moduł automatycznie przechodzi w tryb ochrony, aby zapobiec uszkodzeniom.
Pytanie 5: Jakie zakresy napięcia obsługuje jednostka DAC2?
A:
M5Stack DAC 2 może generować dwa niezależne napięcia analogowe, w zakresie 0–5V lub 0–10V, co czyni go wszechstronnym dla różnych wymagań aplikacji, takich jak sterowanie prędkością silnika, ściemnianie LED i izolacja sygnału.
Pytanie 6: Jakie są typowe zastosowania jednostki M5Stack DAC 2?
A:
Typowe zastosowania obejmują:
-
Sterowanie prędkością silnika
-
Regulacja jasności LED
-
Konwersja sygnału w systemach przemysłowych
-
Generowanie sygnału odniesienia falownika mocy
-
Izolacja sygnału analogowego w inteligentnych fabrykach i rozwiązaniach IoT
