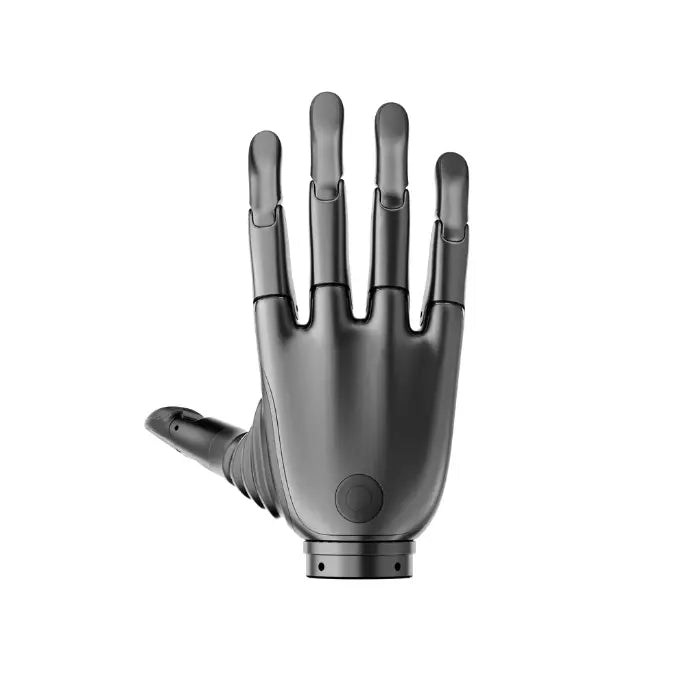

BrainCo Dexterous Hand Revo 2
Shipping within 72 hours
*Excluding pre-order items
BrainCo Dexterous Hand Revo 2
Inteligentna biomimetyczna zręczna ręka BrainCo Revo 2 powstała dzięki dojrzałej iteracji technologicznej i ulepszeniom protez dłoni oraz zręcznej ręki Revo 1, kontynuując stabilność i wysoką wydajność swojego poprzednika. Revo 2 jest wyposażony w 6 silników, posiada 6 aktywnych stawów i oferuje łącznie 11 stopni swobody. Waży zaledwie 383 g, ma długość 160 mm, zapewnia aktywną siłę chwytu 50N i obsługuje maksymalne obciążenie 20 kg, osiągając wyjątkową równowagę między ekstremalną nośnością a lekką, kompaktową i biomimetyczną estetyką.
Revo 2 może być wyposażony w wielowymiarowe zdolności percepcji dotykowej, jest liderem branży w stabilnej masowej produkcji i zapewnia niezawodną jakość. Obsługuje wiele protokołów komunikacyjnych, w tym RS-485, CAN-FD i EtherCAT, z maksymalną częstotliwością komunikacji 1kHz, umożliwiając wysokowydajną komunikację w czasie rzeczywistym. Ponadto oferuje SDK, jest kompatybilny z Linux, Windows i ROS oraz wspiera wysokowydajny rozwój wtórny.
Z funkcjami takimi jak konfigurowalne gesty, wielokrotne mechanizmy ochronne, zaawansowane algorytmy sterowania serwomechanizmami, dotykowe adaptacyjne chwytanie oraz aktualizacje OTA online, Revo 2 ułatwia szybką realizację scenariuszy zręcznościowych, czyniąc go potężnym i wszechstronnym rozwiązaniem w dziedzinie inteligentnych rąk bionicznych.

Specyfikacja
| Nazwa produktu | Wizualizacja produktu | |||
|---|---|---|---|---|

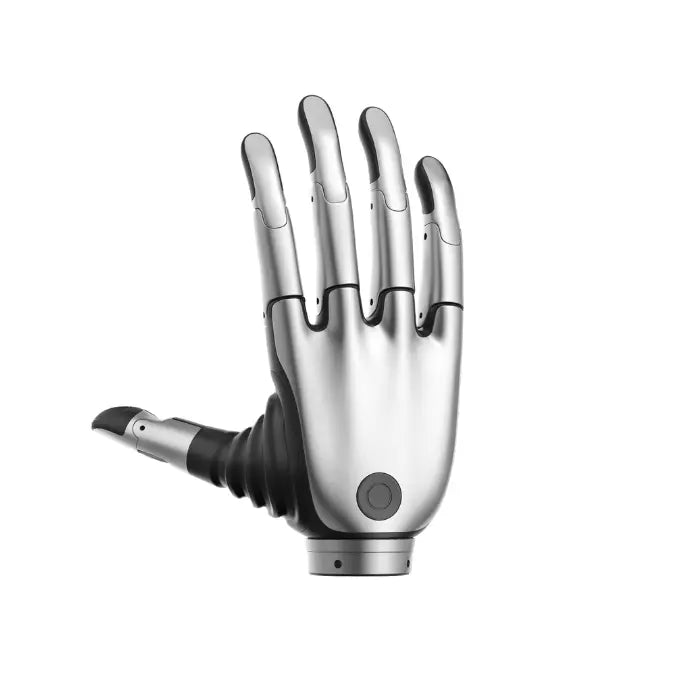

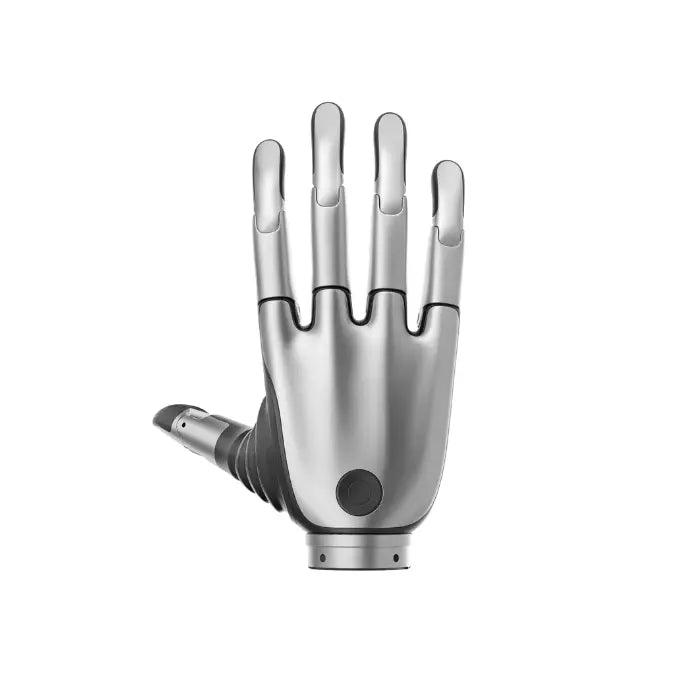

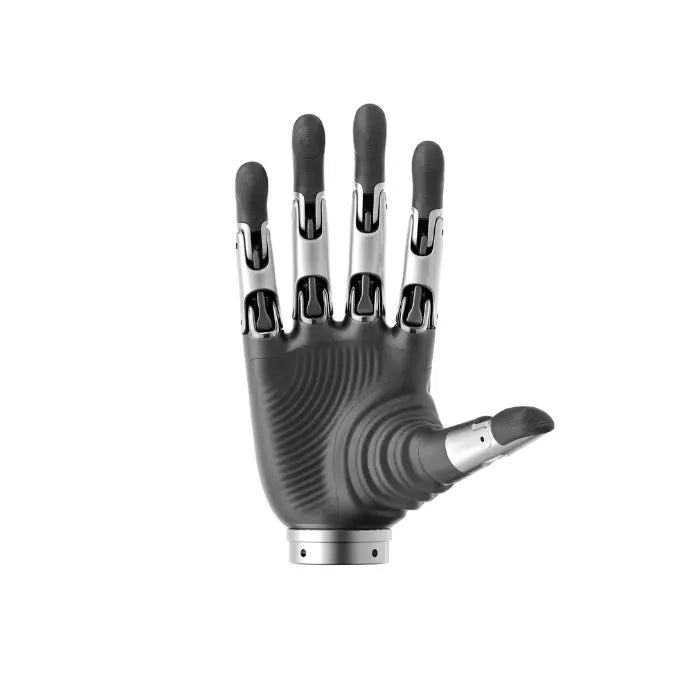

| Biomimetyczna zręczna ręka Revo2 | Standardowe kolory: Space Gray, Srebrny (obsługuje masową personalizację kolorów) | |||
| Model | BASIC | PRO | TOUCH | |
| Kod wersji | XRL/XRR | XEL/XER | XTL/XTR | |
| Główne parametry | stopni swobody | 11 (6 aktywnych) | ||
| Waga | 383 g | |||
| Wysokość (od podstawy dłoni do czubka palca środkowego) | 160 mm | |||
| Siła chwytu pięciu palców | ≥50N | |||
| Siła szczypania | ≥15N | |||
| Pełne obciążenie | ≥20kg | |||
| Hałas operacyjny (50cm) | ≤50dB | |||
| Prędkość zgięcia i wyprostu | ≤0,65s | |||
| Interfejs komunikacyjny | 485 CANfd |
485 CANfd EtherCAT |
485 CANfd EtherCAT |
|
| Napięcie zasilania | 12-28V | 12-64V | 12-64V | |
| Prąd stały | 65 mA @24V | 115 mA @24V | 115 mA @24V | |
| Średni prąd bez obciążenia (zgięcie i wyprost pięciu palców) | 350 mA @24V | 390 mA @24V | 390 mA @24V | |
| Maksymalny prąd | 4,6 A @24V | 4,65 A @24V | 4,65 A @24V | |
| Precyzja sterowania powtarzalnego | 0,1° | 0,1° | 0,1° | |
| Maksymalna odległość otwarcia i zamknięcia | 100 mm (od kciuka do palca wskazującego) | |||
| Temperatura pracy | -10 - 40℃ / 90% RH | |||
| Moduł dotykowy | / | Wielowymiarowy moduł dotykowy na końcówkach palców | ||
| Inteligentne sterowanie | Sterowanie sprzężeniem zwrotnym pozycji, prędkości, prądu Sterowanie kaskadowe, sterowanie zgodnością |
Sterowanie sprzężeniem zwrotnym pozycji, prędkości, prądu Sterowanie kaskadowe, sterowanie zgodnością Adaptacyjne sterowanie dotykowe |
||
| Inteligentna ochrona | Ochrona prądu, ochrona przed zablokowaniem, ochrona przed wysoką temperaturą, ochrona przed kolizją | |||
| Rozwój wtórny | SDK obsługuje Python/C i jest kompatybilne z systemami Linux/Windows/ROS. | |||
| Aktualizacja online | Obsługa aktualizacji OTA online | |||
Wymiary produktu

Rozkład stopni swobody
Revo 2 zręczny dłoń cechy 6 aktywny stawy i a|jeden łącznie z 11 stopnie z wolność. Ta kciuk zapewnia dwa aktywny stopnie z wolność dla odwodzenie i przywodzenie, wzdłuż z jeden pasywny stopień z wolność dla zgięcie i wyprost, podczas gdy każdy z ten pozostałe cztery palce oferuje jeden aktywny stopień z wolność dla zgięcie i wyprost i jeden pasywny stopień z wolność dla zgięcie i wyprost.

Zakres ruchu
| Aktywny staw | Stopnie swobody | Minimalny kąt (°) | Maksymalny kąt (°) |
|---|---|---|---|
| Kciuk zgięcie | Zgięcie/wyprost | 0 | 59 |
| Kciuk pomocniczy | Przywodzenie/odwodzenie | 0 | 90 |
| Palec wskazujący | Zgięcie/wyprost | 0 | 81 |
| Palec środkowy | Zgięcie/wyprost | 0 | 81 |
| Palec serdeczny | Zgięcie/wyprost | 0 | 81 |
| Mały palec | Zgięcie/wyprost | 0 | 81 |
Definicja statusu światła na grzbiecie dłoni
| Efekt świetlny | Opis |
|---|---|
| Zielone światło migające | Włączanie (reset nie zakończony) |
| Zielone światło stałe | Normalna praca (reset zakończony) |
| Żółte światło migające | Zasilanie zbyt niskie |
| Cyjanowe światło stałe | Trwa aktualizacja OTA |
| Czerwone światło stałe | Nieprawidłowy |
Opis funkcji przycisku na grzbiecie dłoni
| Funkcja | Przycisk |
|---|---|
| Resetuj | Krótki przycisk |
| Przywróć ustawienia fabryczne | Długie przytrzymanie przez 5 sekund |
| Gest pakowania | Krótki przycisk 2 razy |
ID silnika i status
| ID silnika | Opis |
|---|---|
| FINGERID_THUMB | Kciuk zgięcie |
| FINGERID_THUMB_AUX | Kciuk pomocniczy |
| FINGERID_INDEX | Palec wskazujący |
| FINGERID_MIDDLE | Palec środkowy |
| FINGERID_RING | Palec serdeczny |
| FINGERID_PINKY | Mały palec |
| Status silnika | Opis |
|---|---|
| MOTOR_IDLE | Bezczynność stawu |
| MOTOR_RUNNING | Praca stawu |
| MOTOR_STALL | Zablokowanie stawu |
| MOTOR_TURBO | turbo |
Opis trybu sterowania
| Numer seryjny | Tryb sterowania | Opis |
|---|---|---|
| 1 | Pozycja + Czas | Dotarcie do dokładnej lokalizacji w precyzyjnym czasie; gdy czas nie jest określony, dotarcie do wyznaczonej lokalizacji z maksymalną prędkością. |
| 2 | Pozycja + Prędkość | Osiągnięcie docelowej pozycji z docelową prędkością; gdy prędkość nie jest określona, osiągnięcie docelowej pozycji z maksymalną prędkością. |
| 3 | Prędkość | Ruch z docelową prędkością aż do osiągnięcia limitu lub zablokowania. |
| 4 | Prąd | Sterowane docelowym prądem aż do limitu lub zablokowania. |
| 5 | PWM | Sterowanie docelowym PWM aż do osiągnięcia limitu lub zablokowania. |
Opis trybu Turbo
Tryb Turbo jest realizowany na podstawie funkcji zatrzymania. Po zatrzymaniu silnika na określony czas zatrzymania, silnik wznawia ruch, okresowo wykonując ruch stop‑i‑kontynuuj. W scenariuszach wymagających pewnego chwytu oferujemy tryb Turbo, w którym co 500 ms palce aktywnie chwytają, osiągając utrzymaną i niezawodną siłę chwytu.
Opis ID urządzenia
Dla Revo 2 domyślne ID dla lewej ręki to 126, a dla prawej ręki jest to 127. Użytkownicy mogą je modyfikować w zakresie 1 - 254.
Opis trybu automatycznego resetu po włączeniu zasilania
Automatyczne resetowanie po włączeniu zasilania oznacza, że zręczna ręka automatycznie wykonuje kalibrację pozycji po włączeniu zasilania. Podczas uruchamiania zręczna ręka będzie szukać początkowych pozycji palców, a wszystkie palce zostaną aktywowane w tym procesie.
Uwaga 1: Podczas kalibracji pozycji, jeśli zręczna ręka trzyma obiekt, istnieje ryzyko jego upuszczenia. Uwaga 2: Po włączeniu zasilania kalibracja pozycji musi zostać wykonana przynajmniej raz, aby umożliwić normalne sterowanie.
Opis interfejsu komunikacyjnego
Revo 2 Basic
Podstawowa wersja drugiej generacji ręki obsługuje komunikację i sterowanie przez interfejsy RS‑485 lub CAN‑FD. Złącze znajduje się pod nadgarstkiem, a model określony jest jako BM05B‑PASS‑TFT(LF)(SN).

Revo 2 Pro&Touch
Zaawansowane (Pro) i dotykowe (Touch) wersje drugiej generacji ręki obsługują trzy interfejsy komunikacyjne — RS‑485, CAN‑FD i EtherCAT — do komunikacji i sterowania, a interfejs jest również umieszczony pod nadgarstkiem.

| Interfejs | Model złącza |
|---|---|
| 485 | A1257WV-S-2P-6T |
| CAN FD | A1257WV-S-2P-6T |
| EtherCAT | A1257WV-S-5P-6T |
| ZASILANIE | XT30UPB-M |
Zasoby
Instrukcja obsługi produktu
Oprogramowanie PC
Oprogramowanie układowe
Revo 2 Basic
Revo 2 Pro
- 485 / CAN FD General_V1.0.20U
- EtherCAT / CAN FD Płyta General_wristV0.0.6
- EtherCAT / CAN FD Płyta General_ctrlV1.0.10.F.1
Revo 2 Touch
- 485 / CAN FD General_V1.0.20U
- EtherCAT / CAN FD Płyta General_wristV0.0.8
- EtherCAT / CAN FD Płyta General_ctrlV1.0.10.F.1
CAN 2.0
URDF
Rysunki interfejsu nadgarstka & modele złączy
