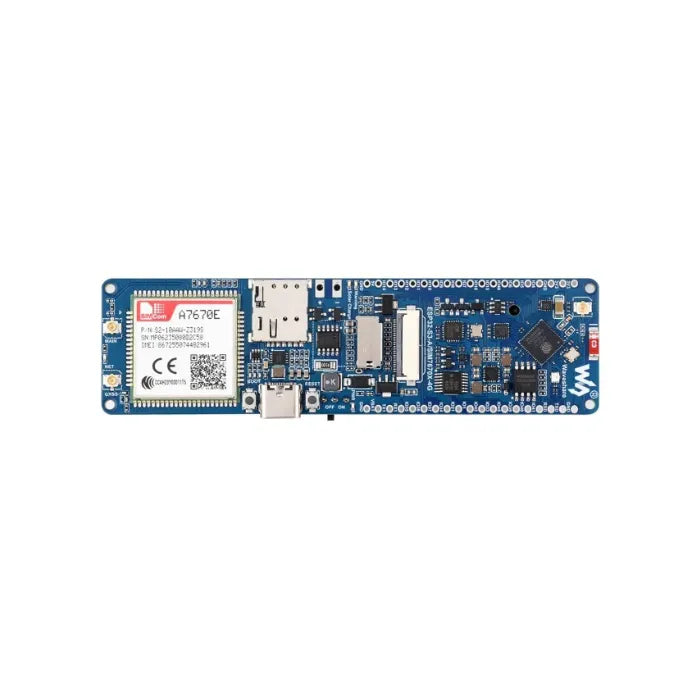

Waveshare ESP32-S3 A7670E Scheda di Sviluppo 4G
Waveshare ESP32-S3-A7670E-4G è una scheda di sviluppo microcontrollore multifunzionale e ad alte prestazioni progettata da Waveshare, con modulo di comunicazione 4G A7670E integrato, interfaccia fotocamera serie OV a bordo, slot per scheda TF, LED RGB colorato, portabatterie 18650 (batteria 18650 NON inclusa), IC di misurazione della tensione della batteria, interfaccia di ricarica per pannello solare e altre periferiche. Adotta il chip ESP32-S3R2, che integra WiFi a basso consumo e BLE 5.0, Flash esterno da 16MB e PSRAM da 2MB a bordo, acceleratore hardware di crittografia integrato, generatore di numeri casuali, HMAC e modulo di firma digitale per soddisfare i requisiti di sicurezza dell'IoT. Dotato del modulo di comunicazione A7670E Cat-1 4G per realizzare la connessione alla rete mobile e soddisfare i requisiti di basso consumo di IoT, dispositivi mobili, monitoraggio esterno, domotica e altre applicazioni.
- Adotta il chip ESP32-S3R2 con processore dual-core Xtensa® 32-bit LX7 ad alte prestazioni, capace di funzionare a 240 MHz
- Integrati 512KB SRAM, 384KB ROM, 2MB di PSRAM e 16MB di memoria Flash
- Comunicazione wireless dual-mode integrata Wi-Fi 2,4GHz e Bluetooth LE, con prestazioni RF superiori
- Dotato del modulo cellulare A7670E-FASE, supporta rete 4G Cat-1/2G, posizionamento GNSS, chiamate telefoniche, SMS e altre funzioni
- IC di commutazione USB a bordo e interruttore DIP per passare all'uso dell'interfaccia USB di A7670E, adatto per il collegamento con PC per connessione dial-up o debug del modulo A7670E
- Ricarica batteria al litio a bordo, ricarica solare, gestione dell'alimentazione, misurazione della capacità della batteria e circuiti di protezione correlati, supporta la ricarica USB e solare con misurazione in tempo reale della capacità della batteria
- Portabatterie 18650 a bordo (batteria 18650 NON inclusa), adattando l'header pin VBAT per collegare una batteria al litio esterna da 3,7V, con protezione contro l'inversione di polarità
- Interfacce periferiche ricche come interfaccia fotocamera, slot per scheda TF, porta USB, header 38PIN, ecc., facile da espandere e realizzare varie funzioni
- Dotato di più interruttori DIP a bordo per accendere/spegnere la fotocamera, commutare i canali USB per evitare conflitti di interfaccia e impostare l'accensione/spegnimento di alcuni circuiti per ridurre il consumo energetico
- Dotato di antenna ceramica GNSS ad alta precisione, fotocamera OV2640 / OV5640, mini altoparlante, custodia in acrilico, ecc., facile da sviluppare varie applicazioni
- Fornito con risorse di sviluppo online e manuale (inclusi tutorial, demo per WiFi portatile 4G e altri esempi IoT)
Specifiche
| Parametri di comunicazione | |
|---|---|
| Banda di Frequenza | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| Trasmissione dati | ≤5Mbps(UL) ≤10Mbps(DL) |
| GNSS | GPS, BeiDou, GLONASS |
| Parametri di funzionamento | |
| Metodo di alimentazione | Porta USB, supporto batteria al litio 18650 (batteria 18650 NON inclusa), header pin |
| Ingresso di alimentazione | 5V (porta USB / header pin 5V) 3,7~4,2V (supporto batteria al litio 18650 / header pin VBAT) |
| Livello logico | 3,3V |
Supporto Multi Banda e Multi regione, principalmente applicabile in Europa, Sud-est asiatico, Asia occidentale, Africa, Cina, Corea del Sud
* Si prega di confermare le bande supportate secondo il proprio operatore locale
ESP32-S3 è collegato a A7670E tramite USB per abilitare la rete 4G attivando contemporaneamente l'hotspot WiFi AP, permettendo a smartphone o altri terminali WiFi di connettersi e accedere alla rete
IC di commutazione USB integrato e interruttore DIP, per passare all'uso dell'interfaccia USB di A7670E, adatto per collegamento a PC per internet dial-up o debug del modulo A7670E
Effettua chiamate telefoniche o invia SMS tramite comandi AT, con microfono e altoparlante integrati
Interfaccia fotocamera a 24 PIN integrata, fornita con fotocamera OV2640 / OV5640
Compatibile con il framework ESP32-Camera, adatto per il riconoscimento facciale
o porta USB
Ricarica batteria al litio a bordo, ricarica solare, gestione dell'alimentazione, misurazione della capacità della batteria e circuiti di protezione correlati, supporta la ricarica USB e solare con misurazione in tempo reale della capacità della batteria
Supporta posizionamento GPS, BeiDou, GLONASS
fornisce molteplici demo di rete con Waveshare.cloud, utilizzando il protocollo MQTT leggero per realizzare il servizio di visualizzazione dati
fornisce tutorial e demo per un avvio rapido delle soluzioni IoT intelligenti, con visualizzazione dati su schermo grande per soddisfare vari scenari applicativi
Soluzioni per giardini intelligenti:
L'ESP32-S3-A7670E-4G può segnalare vari dati dei sensori del giardino tramite MQTT per controllare da remoto l'accensione/spegnimento dei dispositivi, l'irrigazione, la fertilizzazione e altro.
Monitoraggio Cloud delle Prestazioni del Server:
L'ESP32-S3-A7670E-4G può segnalare vari parametri di prestazione del server Raspberry Pi tramite MQTT e monitorare lo stato operativo in tempo reale tramite la piattaforma cloud.
Posizionamento Mobile GPS IoT:
L'ESP32-S3-A7670E-4G può segnalare regolarmente i dati del modulo di posizionamento GPS tramite MQTT per realizzare il rilevamento mobile, il posizionamento e il tracciamento di animali o dispositivi, ecc.
- ESP32-S3R2
- A7670E-FASE
-
EA3036C
Uscita di potenza DC-DC a 3 canali -
ETA6098
IC di ricarica batteria -
CN3791
IC di ricarica solare -
MAX17048G
IC per la misurazione della tensione della batteria -
CH343
IC da UART a USB -
CH334
HUB USB -
W25Q128JVSIQ
Flash esterno da 16MB -
FSUSB42UMX
IC di commutazione USB -
TXB0104PWR
Traslatore di tensione -
Interfaccia fotocamera a 24 PIN
Compatibile con fotocamere come OV2640 / OV5640 - Slot scheda TF
-
Porta USB Type-C
CH343 e CH334 a bordo, supporta il collegamento a UART e USB dell'ESP32-S3
IC di commutazione USB a bordo e interruttore DIP per passare all'uso dell'interfaccia USB di A7670E - Pulsante RESET
- Pulsante BOOT
- Slot per scheda Nano SIM
-
Interfaccia di ingresso del pannello solare
per collegarsi a pannelli solari da 5V/6V/9V/12V/18V - Antenna integrata
-
Connettore WiFi ESP32-S3 (IPEX 1)
utilizza di default l'antenna ceramica a bordo, supporta il collegamento a un'antenna WiFi esterna modificando il pad di saldatura - Connettore GNSS (IPEX 1)
- Connettore LTE (IPEX 1)
-
WS2812B
LED RGB - Indicatore di alimentazione
- Indicatore di avviso di inversione della batteria
- Indicatore di ingresso dell'alimentazione solare
- Indicatore di stato della rete
-
Selezione della tensione di ingresso del pannello solare
per impostare la tensione di ingresso del pannello solare:
Livello 5V di default, per collegarsi con 5.5V / 6V pannello solare, supporta la modifica dei pad di saldatura per pannelli solari da 9V/12V/18V -
SY8105IADC
Convertitore DC-DC di ingresso esterno -
Interruttore DIP
CAM: per accendere/spegnere la fotocamera
HUB: per controllare l'alimentazione del circuito driver USB HUB
4G: per controllare l'alimentazione del modulo A7670E
USB: per passare al canale USB del modulo A7670E. - Accensione/spegnimento alimentazione batteria

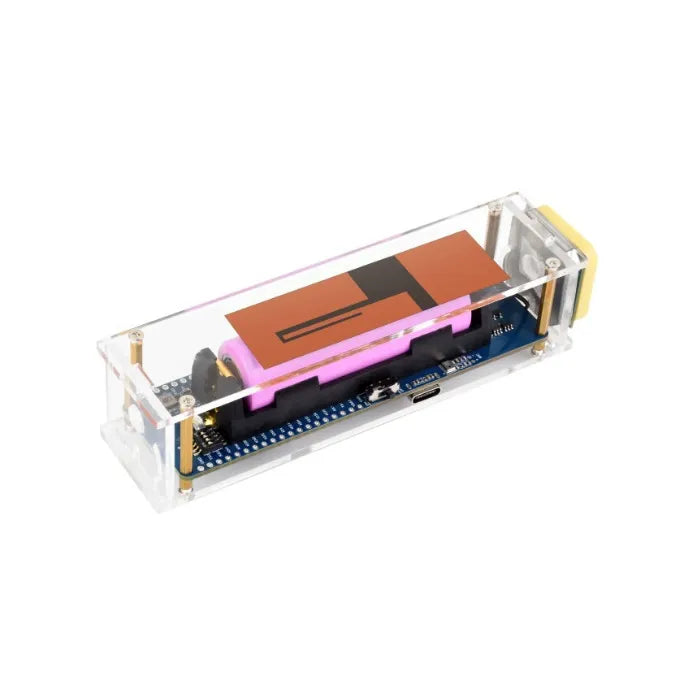

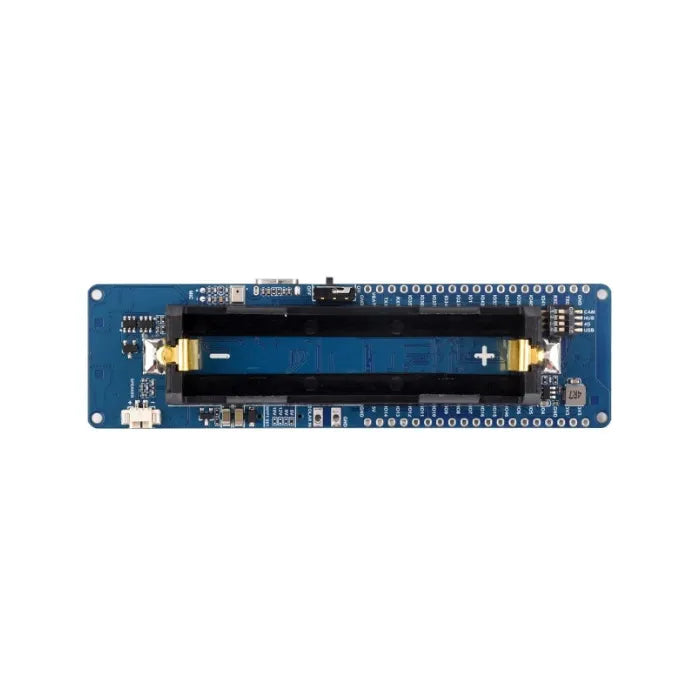

- Porta batteria 18650
- Ingresso microfono

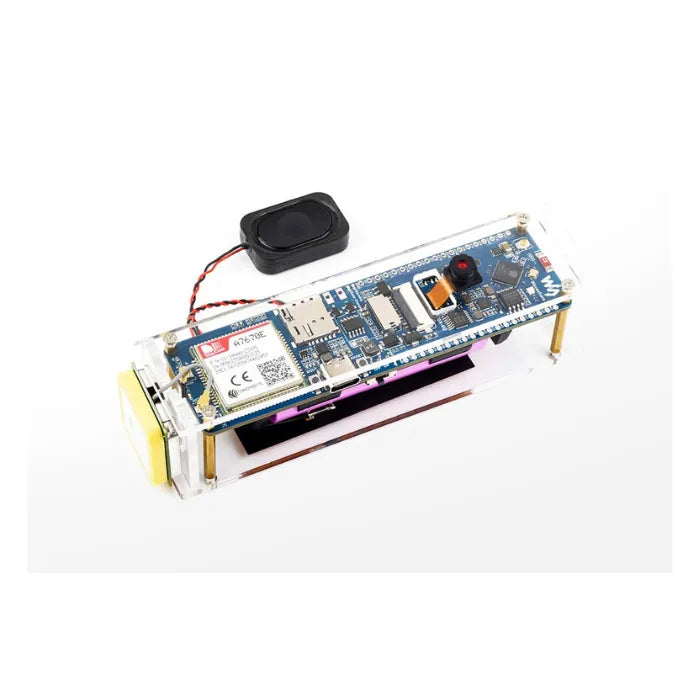

- Uscita altoparlante
Definizione Pinout

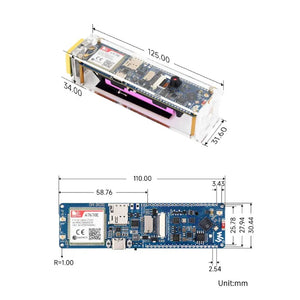

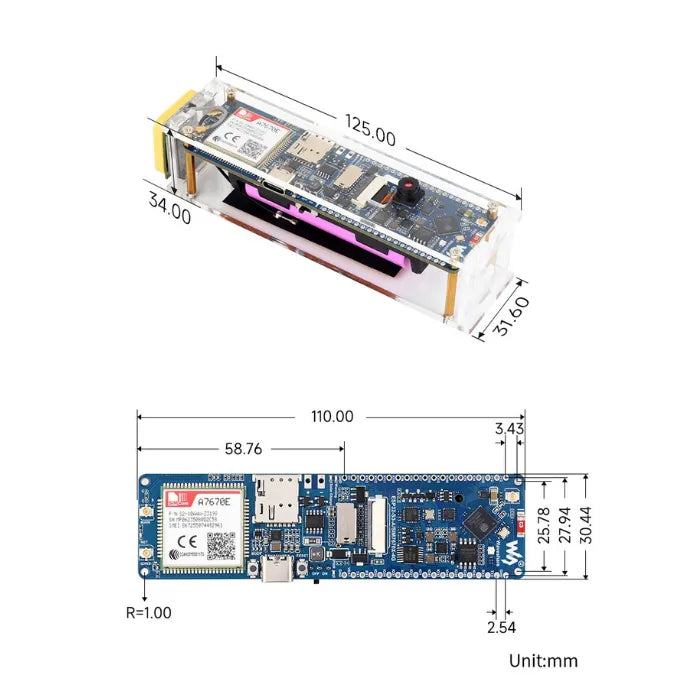

Dimensioni di contorno
Peso: 0,076 kg

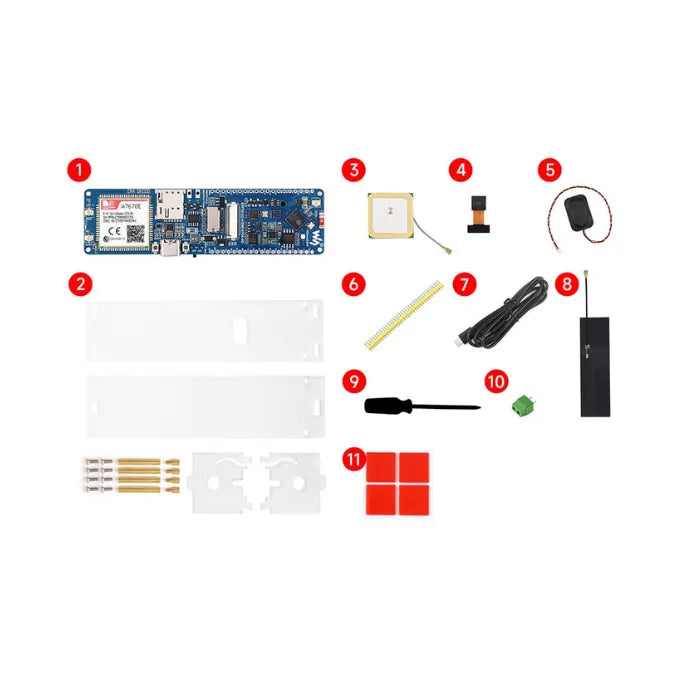

Incluso
- ESP32-S3-A7670E-4G x1
- Custodia acrilica trasparente e confezione di viti x1
- Antenna ceramica GNSS x1
- Fotocamera OV2640 / OV5640 x1
- Terminale a vite 2P x1
- Header pin dritto giallo 40PIN x1
- Cavo USB Type-A a Type-C 1m x1
- Antenna FPC x1
- Cacciavite x1
- Nastro biadesivo (4PCS) x1
