KeyeStudio KS0105 | Sensore Sonoro Analogico EASY Plug
KeyeStudio KS0105 | Sensore Sonoro Analogico EASY Plug

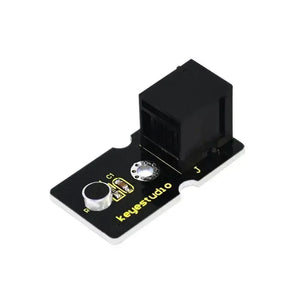

Modulo Sensore Sonoro Analogico EASY Plug KeyeStudio KS0105
Il sensore sonoro analogico KeyeStudio KS0105 EASY Plug rileva il livello sonoro ambientale e fornisce in uscita una tensione analogica per ingressi ADC di microcontrollori. È progettato per LED reattivi al suono, interruttori a battito di mani, dimostrazioni sul rumore e progetti interattivi in aula.
Il circuito microfono integrato fornisce un segnale di intensità sonora relativa anziché una registrazione audio. La sensibilità può essere regolata tramite il potenziometro a bordo, e il connettore EASY Plug RJ11 semplifica il cablaggio con le schede KeyeStudio compatibili.
Usa questo modulo con Arduino o con la Sensor Shield Expansion Board V5 quando un progetto richiede un semplice trigger sonoro o una tendenza di intensità sonora senza elaborazioni audio complesse.
Specifiche Tecniche
| Parametro | Valore |
|---|---|
| Produttore | KeyeStudio |
| Modello | KS0105 |
| Tipo di sensore | Sensore sonoro analogico / microfono |
| Interfaccia | Interfaccia analogica EASY Plug RJ11 |
| Tensione di alimentazione | 3,3 V a 5 V |
| Corrente operativa | < 10 mA |
| Uscita | Segnale di tensione analogica |
| Sensibilità | Regolabile tramite potenziometro a bordo |
| Montaggio | Foro di fissaggio sulla PCB del modulo |
| Uso consigliato | Rilevamento del livello sonoro relativo |
| Supporto per sviluppo | Esempi di input analogico Arduino |

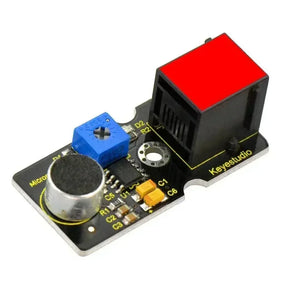

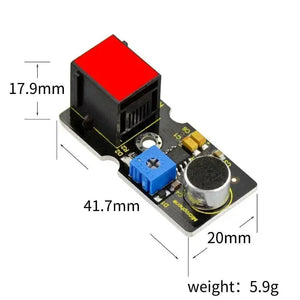

Layout della Scheda e Guida alle Etichette
- Microfono: Rivolto verso la sorgente sonora e rileva l’intensità ambientale.
- Potenziometro di sensibilità: Regola la risposta del trigger e l’ampiezza analogica.
- Connettore RJ11: Si collega alla porta analogica EASY Plug.
- Segnale analogico: Fornisce una tensione proporzionale all’intensità sonora.
- VCC/GND: Alimentazione e riferimento comune per il modulo.
- Foro di montaggio: Usalo per ridurre movimenti e rumori da vibrazione.
- Nota sul rumore: Mantieni il sensore lontano da motori e rumori di alimentatori switching quando possibile.
Scenari di Applicazione
1. Lettura dell’Ingresso Analogico
Leggi il sensore sonoro analogico su un pin analogico Arduino e stampa un valore seriale stabile per il debug.
const int SENSOR_PIN = A0;
void setup() {
Serial.begin(115200);
}
void loop() {
long total = 0;
for (int i = 0; i < 8; i++) {
total += analogRead(SENSOR_PIN);
delay(2);
}
int raw = total / 8;
Serial.print("sound=");
Serial.println(raw);
delay(100);
}2. Controllo della Luminosità del LED
Mappa la lettura del sensore all’uscita PWM così il modulo può controllare direttamente la luminosità del LED in un prototipo interattivo.
const int SENSOR_PIN = A0;
const int LED_PIN = 9;
void setup() {
pinMode(LED_PIN, OUTPUT);
}
void loop() {
int raw = analogRead(SENSOR_PIN);
int pwm = map(raw, 0, 1023, 0, 255);
analogWrite(LED_PIN, pwm);
delay(20);
}3. Trigger a Soglia
Converti il segnale analogico in un evento on/off pratico per allarmi, cambio modalità o automazioni semplici.
const int SENSOR_PIN = A0;
const int OUTPUT_PIN = 8;
const int THRESHOLD = 550;
void setup() {
pinMode(OUTPUT_PIN, OUTPUT);
}
void loop() {
int raw = analogRead(SENSOR_PIN);
digitalWrite(OUTPUT_PIN, raw > THRESHOLD ? HIGH : LOW);
delay(50);
}Contenuto della Confezione
- 1 x Sensore Sonoro Analogico KeyeStudio EASY Plug
FAQ
D: Può registrare audio?
R: No. Serve per rilevare il livello sonoro, non per catturare audio di alta qualità.
D: L’uscita è analogica?
R: Sì. Leggila con un pin ADC di un microcontrollore.
D: Può rilevare i battiti di mani?
R: Sì. Usa una soglia e un ritardo di debounce nel firmware.
D: Come si regola la sensibilità?
R: Gira il potenziometro a bordo osservando i valori seriali.
D: Può funzionare a 3,3 V?
R: Sì, entro il range di alimentazione supportato.
D: Perché si attiva vicino ai motori?
R: Vibrazioni e rumore elettrico dei motori possono influenzare i circuiti del microfono.
D: Può misurare i decibel?
R: Non direttamente. Fornisce un’intensità relativa e richiederebbe calibrazione per valori approssimativi in dB.
D: Per quali progetti è più indicato?
R: LED reattivi al suono, allarmi semplici, dimostrazioni in aula e installazioni interattive.
