Scheda di sviluppo Waveshare R7FA4 PLUS A

SKU: Waveshare-26488
Prezzo scontato 16,75 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Aggiungi alla lista dei desideri
R7FA4 PLUS A Development Board - OpenELAB

Scheda di sviluppo Waveshare R7FA4 PLUS A

16,75 €

La scheda di sviluppo Waveshare R7FA4 PLUS A è una scheda di sviluppo compatta basata su Renesas RA4M1 e costruita attorno al microcontrollore R7FA4M1AB3CFM. Offre il familiare formato compatibile con Arduino UNO R4 Minima, aggiungendo una progettazione dell'alimentazione più flessibile, bus CAN, DAC a 12 bit, amplificatori operazionali integrati e una maggiore capacità di espansione tramite shield per il controllo embedded, gli esperimenti sulle interfacce industriali, la formazione e la prototipazione rapida.

Questa scheda R7FA4 PLUS A funziona a 48 MHz e integra 256 KB di memoria Flash e 32 KB di RAM, offrendo agli sviluppatori una piattaforma Renesas pratica per l'apprendimento, i test e l'implementazione della logica di controllo. Grazie all'uscita selezionabile a 5 V / 3,3 V, all'ingresso CC da 6 V a 24 V, ai connettori Arduino standard, agli indicatori ICSP e SWD e al pulsante di reset laterale, la scheda è adatta all'espansione tramite sensori, al controllo degli attuatori, all'impilamento delle shield e alla prototipazione a tensioni miste.

Panoramica delle applicazioni e dell'espansione della Waveshare R7FA4 PLUS A

Caratteristiche

  • MCU Renesas R7FA4M1AB3CFM / RA4M1 con architettura Arm Cortex-M4 a 32 bit e clock a 48 MHz
  • Layout compatibile con Arduino UNO R4 Minima per facilitare la migrazione del codice e l'espansione tramite shield
  • Flash da 256 KB e RAM da 32 KB per il controllo embedded, la logica di automazione e gli esperimenti sulle interfacce
  • Uscita di alimentazione selezionabile a 5 V o 3,3 V per una migliore compatibilità con diversi moduli e shield
  • Ingresso CC da 6 V a 24 V per una progettazione più flessibile dell'alimentazione esterna
  • DAC a 12 bit, bus CAN, PWM, ADC, UART, I2C e SPI su un'unica scheda
  • Jack CC a basso profilo e pulsante di reset laterale per facilitare l'impilamento delle shield
  • Capacità di uscita a 5 V fino a 2000 mA per pilotare periferiche più potenti in configurazioni di laboratorio e prototipi
  • Area sperimentale con piazzole di saldatura per interfacce fai-da-te e una rapida espansione hardware

Specifiche

Marca Waveshare
Modello R7FA4 PLUS A
Microcontrollore R7FA4M1AB3CFM, Renesas RA4M1, Arm Cortex-M4 a 32 bit
Frequenza di clock 48 MHz
Memoria Flash da 256 KB, RAM da 32 KB
Wireless Nessuno
Tensione operativa 5 V / 3,3 V selezionabili
Ingresso di alimentazione Da 6 V a 24 V CC
Pin digitali 14
Pin analogici 6
DAC 2
PWM 6
UART 1
I2C 1
SPI 1
CAN 1
Uscita di alimentazione a 5 V Fino a 2000 mA max
USB USB Type-C
Peso 0.047 kg

Applicazioni

  • Sviluppo di sistemi embedded per il controllo logico, la temporizzazione e i test delle interfacce
  • Apprendimento della comunicazione industriale con esperimenti basati sul bus CAN e formazione sui controller
  • Prototipazione di sensori e attuatori con shield compatibili con Arduino e stack di moduli
  • Progetti didattici e STEM per la programmazione Renesas RA4M1 e la migrazione da Arduino
  • Prototipazione a tensione mista quando è importante la compatibilità delle periferiche a 5 V e 3,3 V
  • Validazione hardware fai da te mediante l'area con piazzole di saldatura sperimentali per interfacce personalizzate

Contenuto della confezione

  • R7FA4 PLUS A ×1
  • Cavo da USB Type-A a Type-C ×1

Altri contenuti

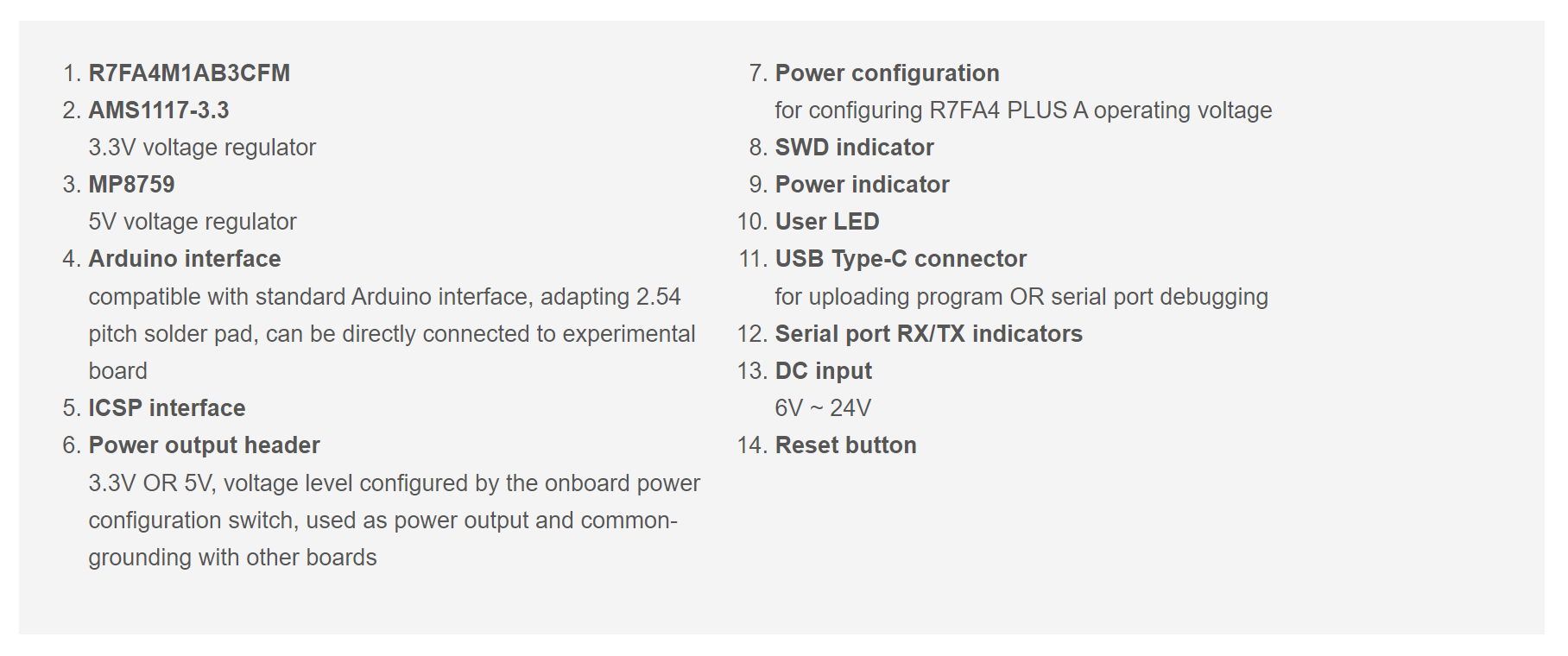

Panoramica hardware della scheda

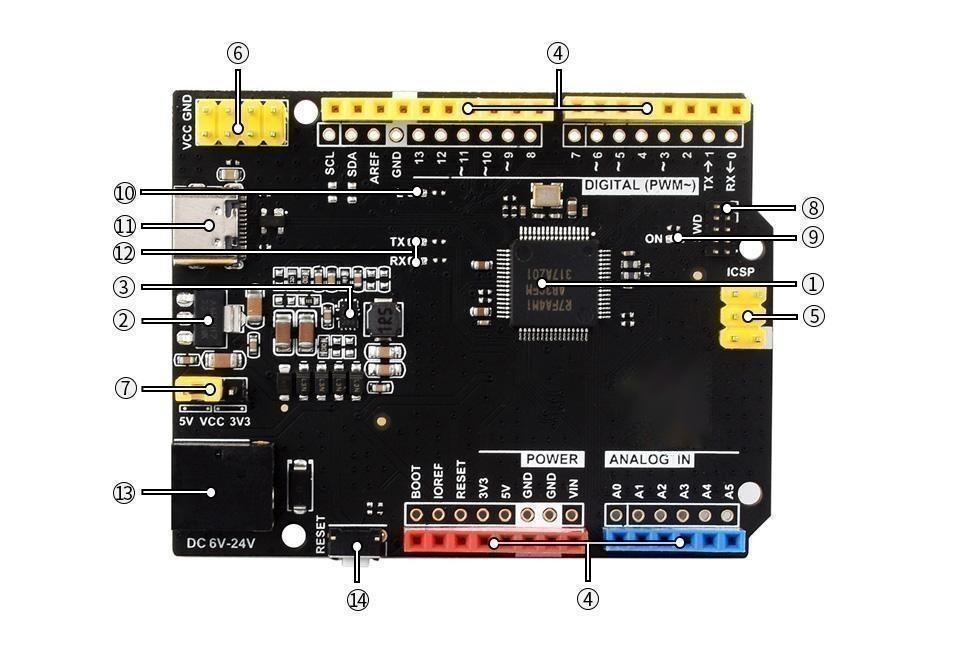

Panoramica hardware di Waveshare R7FA4 PLUS A

La scheda R7FA4 PLUS A include il microcontrollore R7FA4M1AB3CFM, il regolatore AMS1117-3.3, il regolatore MP8759 da 5 V, l'interfaccia Arduino, il connettore ICSP, il connettore di uscita dell'alimentazione configurabile a 5 V / 3,3 V, l'indicatore SWD, l'indicatore di alimentazione, il LED utente, l'interfaccia di programmazione USB Type-C, gli indicatori seriali RX/TX, l'ingresso DC e il pulsante di reset.

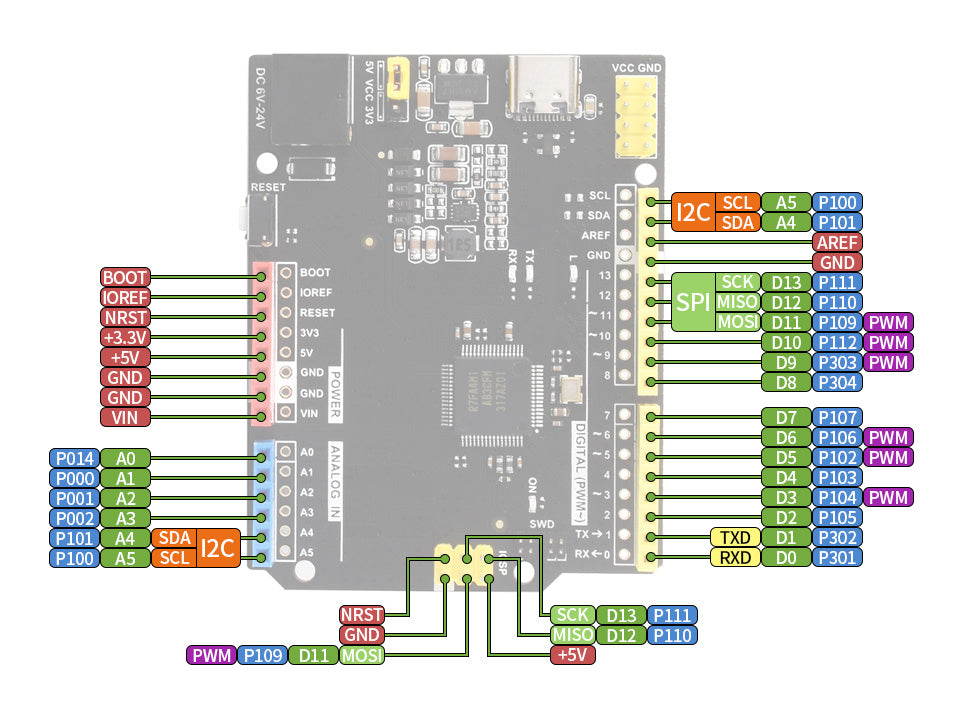

Definizione dei pin

Definizione dei pin di Waveshare R7FA4 PLUS A

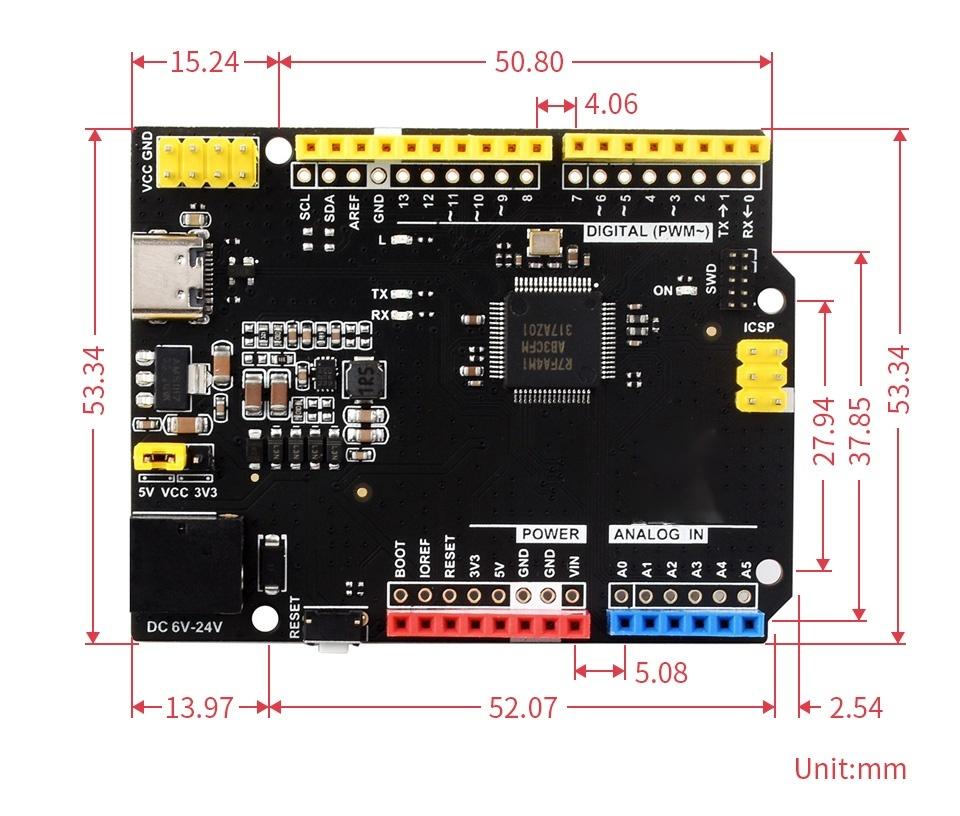

Dimensioni d'ingombro

Dimensioni d'ingombro di Waveshare R7FA4 PLUS A

L'espansione tramite shield e moduli è uno dei punti di forza principali di questa scheda di sviluppo Waveshare. L'interfaccia compatibile con Arduino, il connettore DC a basso profilo, il pulsante di reset laterale e l'uscita di tensione configurabile rendono R7FA4 PLUS A più facile da integrare durante lo sviluppo con moduli sensore, shield per display, shield per relè e schede sperimentali personalizzate.

Risorse

Domande frequenti

R7FA4 PLUS A è compatibile con Arduino UNO R4 Minima?
Sì. La scheda è basata sulla stessa famiglia di microcontrollori R7FA4M1AB3CFM / RA4M1 e utilizza un layout compatibile con Arduino UNO R4 Minima, che la rende adatta allo sviluppo in stile Arduino e all'espansione tramite shield.

Questa scheda include la connettività wireless?
No. R7FA4 PLUS A è pensata per lo sviluppo embedded cablato e non include Wi-Fi o Bluetooth integrati.

Cosa distingue R7FA4 PLUS A da una scheda compatibile con Arduino più basilare?
Questa scheda Waveshare aggiunge bus CAN, DAC a 2 canali, uscita di alimentazione flessibile a 5 V / 3,3 V, fino a 2000 mA in uscita a 5 V, un ingresso più ampio da 6 V a 24 V e un layout più facile da usare con shield e sistemi di espansione da laboratorio.
