AntennaHome Antenna Ceramica GPS/BD 120MM Q25x25

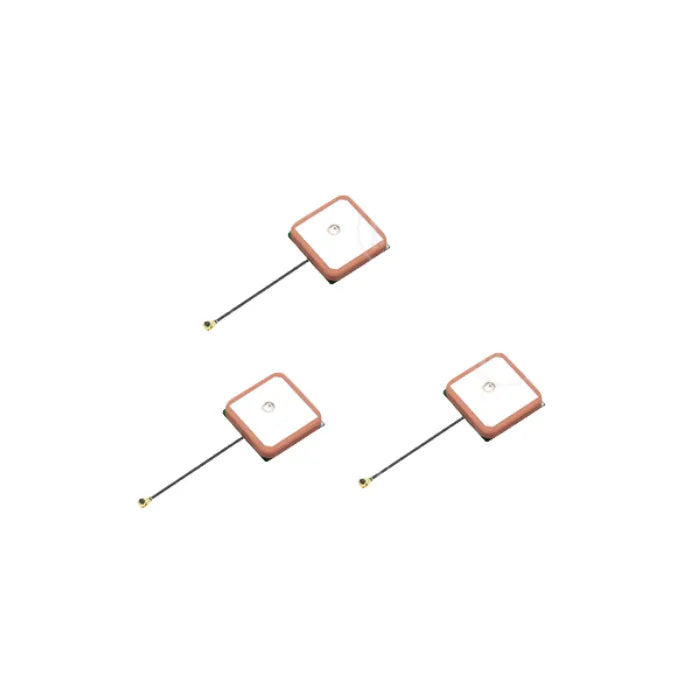

La Q25x25 Antenna GPS Attiva Interna è un compatto antenna GNSS patch in ceramica progettata per applicazioni di posizionamento embedded. Questa professionale antenna attiva L120 offre una superiore ricezione del segnale GPS/BeiDou in un formato miniaturizzato, rendendola ideale per dispositivi con spazio limitato che richiedono capacità di posizionamento affidabile.
Caratteristiche
- Design Ultra-Compatto: Misura solo 25×25×5.5mm, perfetto per l'integrazione in piccoli dispositivi elettronici e applicazioni IoT.
- Compatibilità Dual-System: Supporta entrambi i sistemi satellitari GPS e BeiDou per una maggiore precisione di posizionamento e copertura globale.
- Tecnologia di Antenna Attiva: Amplificatore a basso rumore integrato (LNA) con guadagno di 28±2dB garantisce un'eccellente ricezione del segnale anche in ambienti difficili.
- Patch in Ceramica ad Alte Prestazioni: Materiale ceramico premium offre caratteristiche RF superiori e prestazioni stabili attraverso variazioni di temperatura.
- Connettore IPX/U.FL: Dotata di connettore standard IPX (U.FL) con cavo coassiale 1.13 per una facile integrazione con vari moduli GNSS.
- Gamma di Temperatura Industriale: Funziona in modo affidabile da -40°C a +85°C per l'impiego in diverse condizioni ambientali.
Specifiche
- Modello Prodotto: Q25x25 Interna GPS, L120
- Numero di Parte: AH06.202
- Tipo di Antenna: Antenna Patch Attiva Interna
- Gamma di Frequenza: GPS L1 1575.42MHz, BeiDou 1561.02MHz
- Impedenza: 50Ω
- VSWR: ≤2.0
- Guadagno: 28±2dB a 2.7-3.3V
- Polarizzazione: Polarizzazione Circolare Destra (RHCP)
- Connettore: IPX/U.FL a cavo coassiale 1.13
- Materiale: Patch in ceramica su substrato PCB

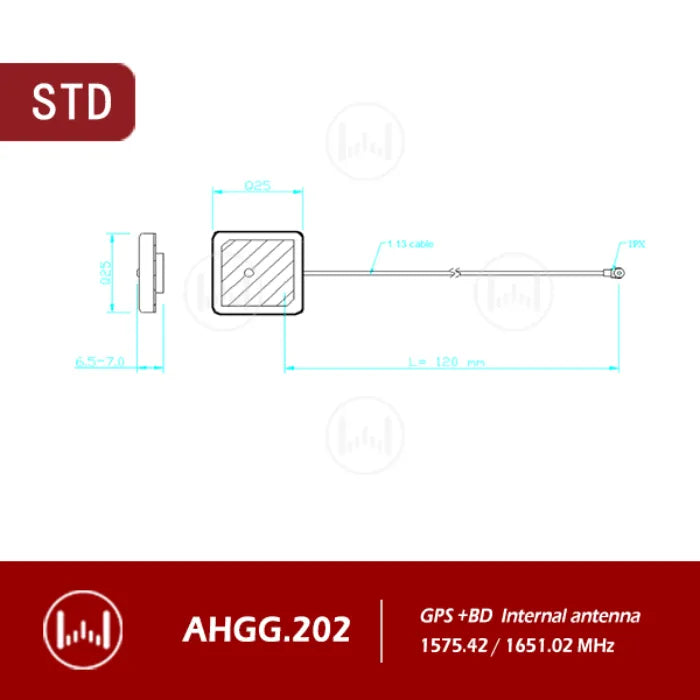

- Dimensioni: 25 × 25 × 5.5 mm
- Peso: 11 g/pezzo
- Temperatura di Funzionamento: -40°C a +85°C
Applicazioni
La Q25x25 Antenna GPS Attiva Interna è ideale per:
- Dispositivi di Tracciamento IoT: Tracciamento di beni, localizzatori per animali domestici e dispositivi di localizzazione personale
- Tecnologia Indossabile: Orologi intelligenti, braccialetti fitness e dispositivi di monitoraggio della salute
- Navigazione Portatile: Dispositivi GPS portatili e sistemi di navigazione compatti
- Applicazioni Automotive: Sistemi di navigazione da cruscotto e unità di tracciamento veicoli
- Infrastruttura Smart City: Sistemi di monitoraggio del traffico e dispositivi per la pianificazione urbana
- Agricoltura di Precisione: Piccoli sensori agricoli e apparecchiature di monitoraggio
- Navigazione per Droni: Sistemi di posizionamento e navigazione UAV leggeri
- Sistemi di Sicurezza: Telecamere di sicurezza compatte con capacità di tracciamento della posizione
Lista di Spedizione
Ogni ordine include:
- Unità Q25x25 Antenna GPS Attiva Interna
- Scheda tecnica con parametri elettrici dettagliati
- Guida all'integrazione con raccomandazioni di montaggio e migliori pratiche
- Rapporto di test delle prestazioni con valori misurati effettivi
- Certificato di garanzia qualità con risultati dei test di fabbrica
- Documentazione di conformità (CE/FCC/RoHS ove applicabile)
La Q25x25 Antenna GPS Attiva Interna combina il design compatto patch in ceramica con la tecnologia di amplificazione attiva per offrire prestazioni eccezionali di posizionamento GNSS in applicazioni con spazio limitato. La sua impronta miniaturizzata, il supporto dual-costellazione e la classificazione per temperature industriali la rendono la scelta perfetta per ingegneri che progettano dispositivi consapevoli della posizione di nuova generazione con rigide limitazioni di dimensione.
