Sensore di Movimento PIR HC-SR501 | Modulo con Ritardo Regolabile
Sensore di Movimento PIR HC-SR501 | Modulo con Ritardo Regolabile
HC-SR501 Sensore di Movimento PIR - Modulo di Rilevamento a Infrarossi Regolabile per Progetti Arduino e IoT

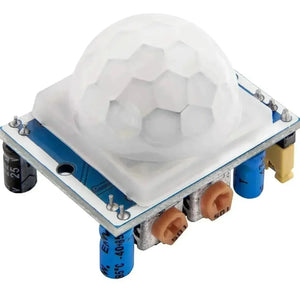

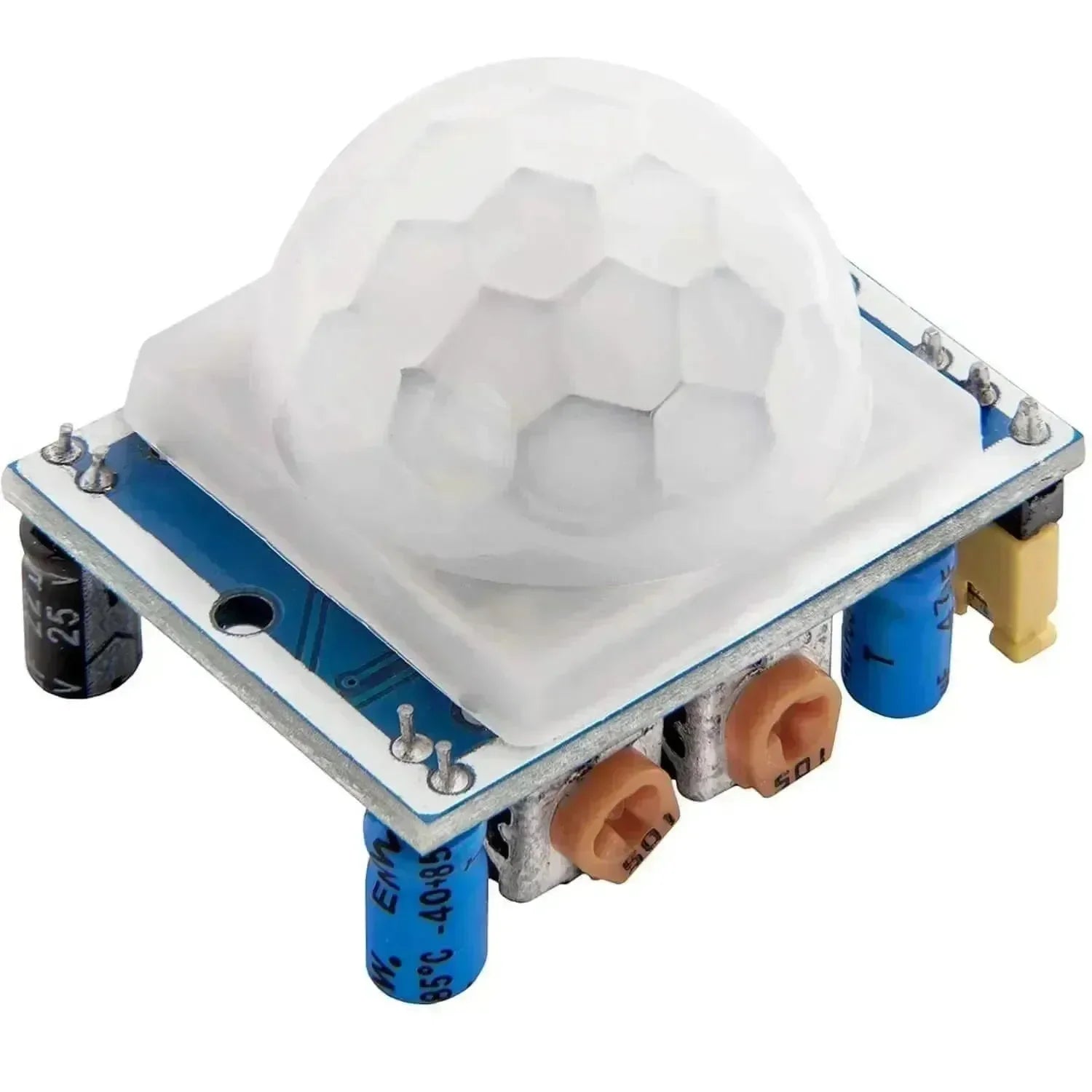

Il modulo sensore di movimento PIR HC-SR501 rileva il movimento di persone e animali percependo variazioni nella radiazione infrarossa. È un modulo trigger pratico per allarmi di sicurezza, illuminazione automatica, rilevamento di presenza, circuiti di attivazione per telecamere e prototipi smart home a basso costo.
Il modulo è ampiamente utilizzato con schede compatibili Arduino come la ELAB Nano V3, configurazioni rapide basate sul Kit Breadboard MB 102 e indicatori di stato come il Modulo LED RGB a Colori Completi. Le regolazioni di sensibilità e ritardo a bordo facilitano la messa a punto dopo il montaggio.
Usa l’uscita digitale per il rilevamento di eventi e non per la misurazione della distanza. Per la massima affidabilità, mantieni la lente PIR pulita, evita di puntarla verso riscaldatori o luce solare diretta e lascia un breve periodo di riscaldamento dopo l’accensione.
Specifiche Tecniche
| Parametro | Valore |
|---|---|
| SKU | TB-HC-SR501 |
| Tipo di Sensore | Rilevatore di movimento a infrarossi passivo PIR |
| Uscita | Segnale digitale ALTO/BASSO di movimento |
| Tensione di Funzionamento Tipica | Alimentazione modulo 5V, comunemente usato con sistemi microcontrollore a 5V |
| Metodo di Rilevamento | Rilevamento variazioni infrarosse tramite lente di Fresnel |
| Regolazioni | Potentiometri per sensibilità e ritardo |
| Modalità Trigger | I moduli HC-SR501 comuni supportano modalità jumper retrigger / non-retrigger |
| Applicazioni Tipiche | Controllo illuminazione, allarmi, rilevamento presenza, robot |
| Interfaccia Host | Ingresso GPIO |
| Riscaldamento | Consentire stabilizzazione dopo l’accensione |

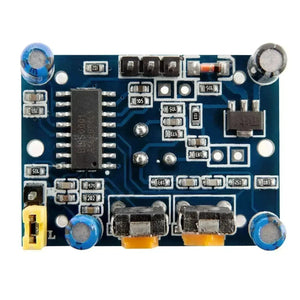

Layout della Scheda e Guida alle Etichette
- VCC - Ingresso alimentazione per il modulo PIR.
- OUT - Uscita segnale digitale verso un GPIO del controller.
- GND - Massa comune con il controller host.

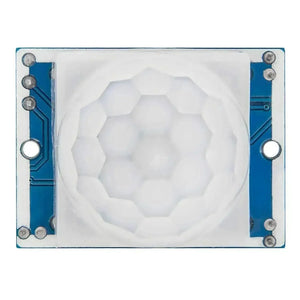

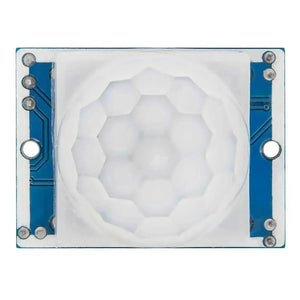

- Lente di Fresnel - Copre l’elemento PIR e definisce il campo di rilevamento.
- Potentiometro Sensibilità - Regola il comportamento della portata di rilevamento.
- Potentiometro Ritardo - Regola per quanto tempo l’uscita rimane attiva dopo il rilevamento.
- Jumper Trigger - Seleziona il comportamento di retrigger sui moduli HC-SR501 comuni.
- Nota di Montaggio - Mantieni la lente rivolta verso la zona target e lontano da correnti di calore.
Scenari di Applicazione
1. Allarme Movimento con Arduino
Accendi un LED quando viene rilevato un movimento.
const int pirPin = 2;
const int ledPin = 13;
void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, digitalRead(pirPin));
}2. Evento di Presenza con ESP32
Stampa gli eventi di movimento sul monitor seriale.
const int pirPin = 27;
void setup() {
Serial.begin(115200);
pinMode(pirPin, INPUT);
}
void loop() {
if (digitalRead(pirPin) == HIGH) {
Serial.println("motion");
delay(1000);
}
}3. Trigger di Movimento con MicroPython
Leggi l’uscita PIR da una scheda stile Pico.
from machine import Pin
import time
pir = Pin(15, Pin.IN)
while True:
if pir.value():
print("motion detected")
time.sleep(1)
time.sleep(0.05)Contenuto della Confezione
- 1 x Modulo Sensore di Movimento PIR HC-SR501
FAQ
D: Cosa rileva questo modulo?
R: Rileva il movimento di corpi caldi percependo variazioni nella radiazione infrarossa.
D: Misura la distanza?
R: No. Fornisce un’uscita digitale movimento/no movimento.
D: Perché si attiva all’accensione?
R: I moduli PIR necessitano di un breve periodo di stabilizzazione dopo l’alimentazione.
D: Posso regolare la sensibilità?
R: Sì, i moduli HC-SR501 comuni includono un potentiometro per la sensibilità.
D: Posso regolare il tempo di uscita?
R: Sì, il potentiometro del ritardo regola la durata dell’uscita attiva.
D: Può funzionare dietro il vetro?
R: La rilevazione PIR è solitamente scarsa dietro barriere di vetro o acrilico.
D: Cosa causa falsi trigger?
R: Luce solare, riscaldatori, flussi d’aria, vibrazioni e alimentazione instabile possono causare falsi eventi.
D: Posso usarlo con Arduino?
R: Sì, collega OUT a un ingresso digitale e condividi la massa.
