Lanbao Sensori di prossimità capacitivi serie CR18X-Y

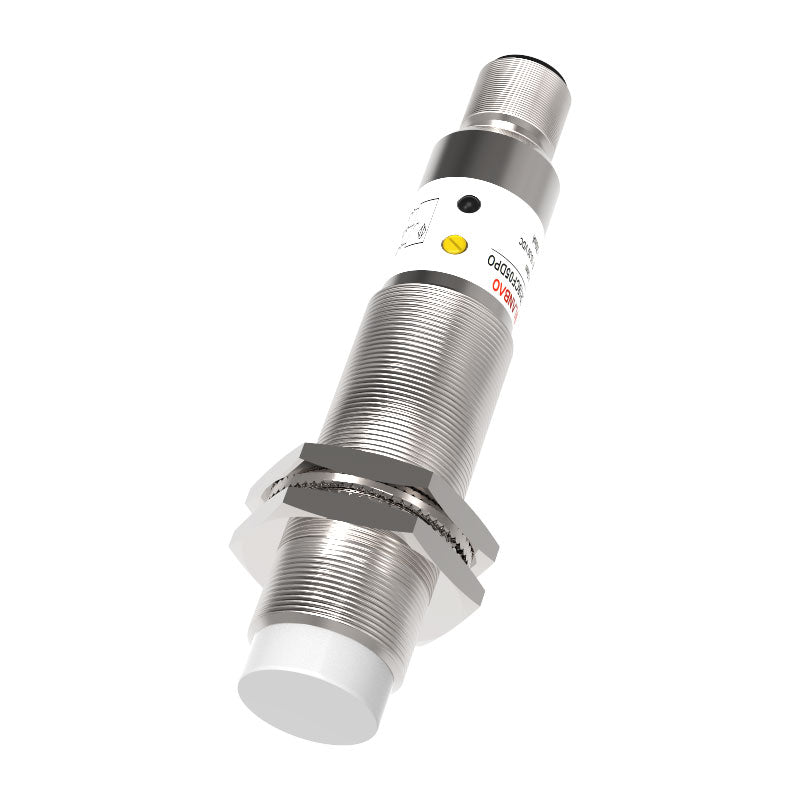

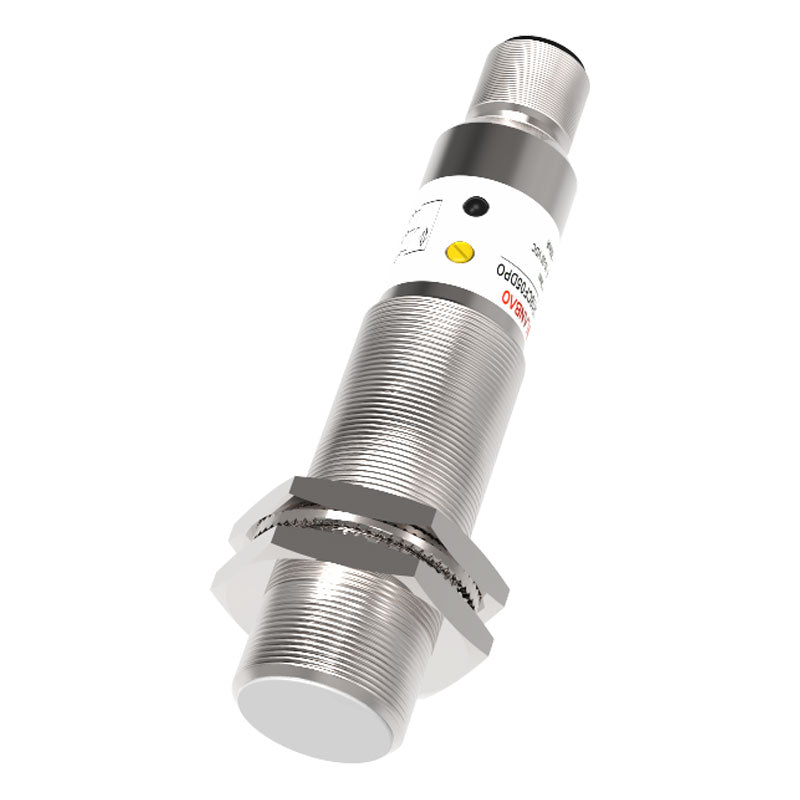

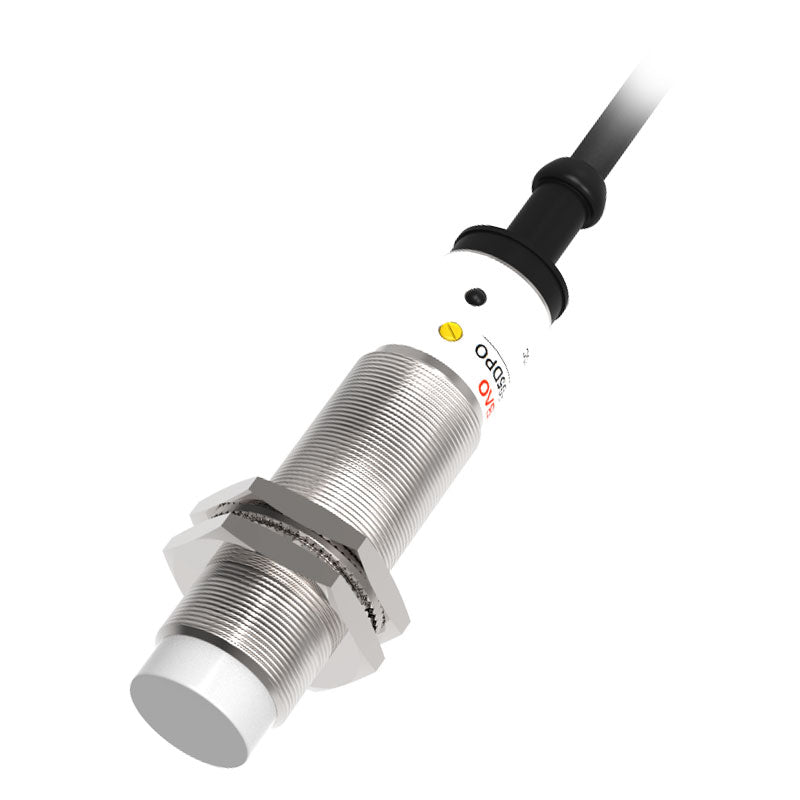

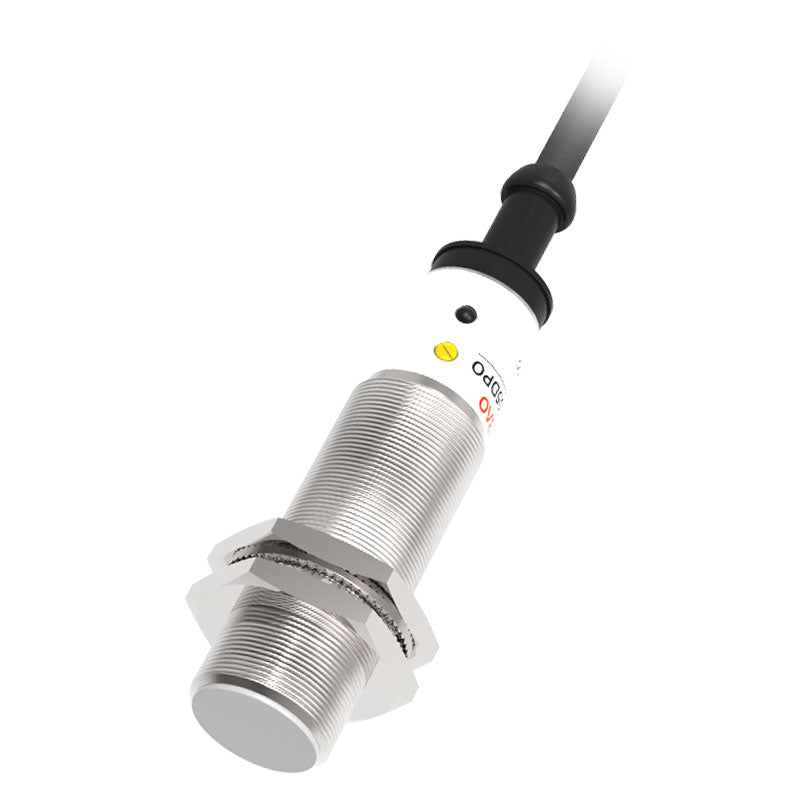

Cos'è la serie Lanbao CR18X-Y? La serie Lanbao CR18X-Y è la famiglia ufficiale di sensori di prossimità capacitivi cilindrici M18 a distanza estesa di Lanbao per il rilevamento senza contatto in automazione, robotica, imballaggio, controllo del livello di liquidi e integrazione macchina. La famiglia ufficiale combina opzioni di rilevamento flush 8mm e non-flush 12mm, logica NPN o PNP, comportamento di commutazione NO, NC, NO+NC e tipi di connessione con cavo PVC da 2m o connettore M12 a DC10-30V. Se stai sviluppando con schede di sviluppo Arduino, abbinando a piattaforme MCU wireless ESPRESSIF o integrando con hardware robotico di Elephant Robotics, questa famiglia Lanbao offre agli ingegneri un percorso ufficiale e strutturato per scegliere la variante di sensore giusta.

Caratteristiche

• Il formato cilindrico capacitivo M18 si adatta a macchinari, contenitori, canaline, serbatoi e apparecchiature di processo dove è utile il rilevamento senza contatto di presenza o livello.
• Il design a distanza estesa offre gamme di rilevamento regolabili più lunghe rispetto a molti sensori capacitivi compatti della stessa dimensione meccanica.
• Le opzioni flush e non-flush permettono ai team di scegliere tra un'integrazione di montaggio più stretta o una maggiore portata di rilevamento.
• Le scelte logiche NPN e PNP semplificano l'integrazione con PLC, I/O industriali e moduli di interfaccia embedded.
• Questa famiglia è utile per materiali da imballaggio, polveri, pellet, liquidi, contenitori non metallici e rilevamento di materiali misti dove il rilevamento induttivo non è sufficiente.

Specifiche

Note di integrazione

Prima di ordinare, confermare il design dell'ingresso ricevente. Le varianti NPN sono tipicamente usate quando l'ingresso si aspetta un comportamento sinking, mentre le varianti PNP sono spesso preferite in PLC e quadri di controllo industriale che si aspettano un comportamento sourcing. Selezionare flush 8mm quando la faccia del sensore deve integrarsi più strettamente con il metallo o la struttura circostante, e selezionare non-flush 12mm quando è importante una maggiore distanza di rilevamento e si dispone dello spazio meccanico.

Il rilevamento capacitivo è particolarmente utile quando il materiale bersaglio può essere plastica, polvere, liquido, vetro o materiale misto. Nel design pratico della macchina, è consigliabile convalidare la distanza di rilevamento regolata con il materiale reale del bersaglio e lo spessore della parete invece di assumere un risultato per bersaglio metallico.

Applicazione

Questa famiglia è particolarmente adatta per linee di imballaggio, rilevamento del livello di riempimento, monitoraggio di tramogge o canaline, controlli di bersagli non metallici e apparecchiature di processo dove il materiale non è affidabilmente metallico.

• Rilevamento del livello di liquidi, livello di contenitori e presenza di materiali non metallici in automazione di imballaggio e di processo
• Rilevamento di polveri, pellet, plastiche e contenitori non metallici in celle di automazione
• Celle robotiche, macchine personalizzate e dispositivi intelligenti vicino a hardware robotico di Elephant Robotics
• Rilevamento dello stato ausiliario insieme a sistemi di visione, azionamenti di movimento e nodi di calcolo industriali

Compatibilità

• Adatto per sistemi di controllo industriale DC che operano da 10V a 30V DC, ingressi digitali PLC, moduli I/O industriali e sistemi embedded con il corretto stadio di interfaccia industriale.
• Meccanicamente adatto per montaggi filettati M18 e supporti sensore comuni
• Ben adatto a sistemi misti embedded e industriali che combinano MCU, SBC, visione artificiale o controller robot con sensori discreti

Come scegliere una variante CR18

Scegli il modello in tre passaggi. Prima, seleziona montaggio e portata di rilevamento in base alla geometria della macchina e allo spazio libero del bersaglio. Secondo, seleziona logica di uscita e circuito di commutazione per adattarti all'interfaccia del quadro o del controller. Terzo, seleziona stile di connessione in base all'importanza di un cablaggio fisso o di una sostituzione rapida sul campo. La tabella sottostante riassume il lotto della famiglia OpenELAB.

Lista di imballaggio

• 1 x sensore Lanbao secondo la famiglia SKU selezionata
• Cavo integrato o corpo con connettore secondo il modello selezionato
• Etichettatura standard del produttore sul corpo del sensore per l'identificazione del pezzo

Domande Frequenti

Come dovrei scegliere tra versioni con cavo e con connettore?

Scegli la versione con cavo quando vuoi una distinta base più semplice e un’installazione fissa. Scegli la versione con connettore quando la velocità di sostituzione sul campo, la modularità del cablaggio o la manutenibilità sono più importanti.

Posso collegare questi sensori direttamente ai GPIO del microcontrollore?

Sì, ma le uscite industriali non devono essere collegate direttamente a GPIO a bassa tensione senza il corretto stadio di interfaccia. Usa optoisolamento, traduzione di livello o un modulo di ingresso industriale quando colleghi a microcontrollori o SBC.

Perché questa pagina è scritta in formato risposta-prima?

Gli ingegneri spesso pongono domande dirette come cos’è la famiglia, quali uscite supporta, quale tensione utilizza, qual è la distanza di rilevamento e come scegliere lo stile di montaggio giusto. Questa pagina è strutturata per rispondere chiaramente a queste domande pratiche sia per gli umani che per i sistemi di ricerca assistiti da AI.

Quali applicazioni sono adatte a questa famiglia di sensori di prossimità capacitivi?

Gli usi tipici includono il rilevamento dello stato della macchina, la conferma di dispositivi di fissaggio, nastri trasportatori, robot, apparecchiature di imballaggio e automazione personalizzata dove la rilevazione binaria ripetibile è più importante della misurazione analogica a lunga distanza.
