Modulo isolato Hi-Link DC-DC 1W ingresso 5V a 3,3V-24V

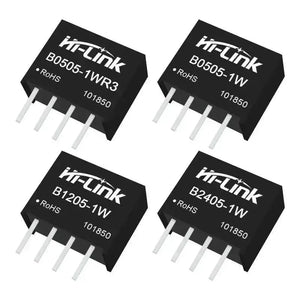

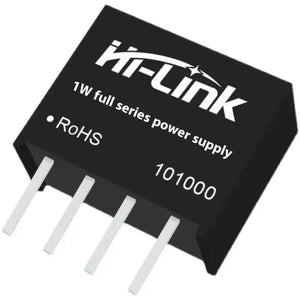

Convertitore DC-DC isolato Hi-Link HLK-IB05 Serie 1W è un modulo di alimentazione ultra-compatto in package SIP con ingresso DC 5V, che fornisce un'uscita DC completamente isolata con sei opzioni di tensione da 3,3V a 24V. Progettato per isolamento del segnale, circuiti sensibili al rumore e sistemi embedded multi-rail che richiedono un'alimentazione DC isolata a bassa potenza sicura.
Specifiche
- Tensione di ingresso: 5VDC (±10%)
- Corrente di ingresso (a vuoto): ≤30mA (tipica)
- Potenza nominale in uscita: 1W
- Opzioni di tensione in uscita: 3,3V / 5V / 9V / 12V / 15V / 24V
- Corrente in uscita: fino a 303mA (3,3V) / 200mA (5V) / 111mA (9V) / 84mA (12V) / 67mA (15V) / 42mA (24V)
- Precisione della tensione in uscita: ±2% (tipica)
- Ondulazione in uscita: ≤50mVp-p (tipica, a pieno carico)
- Efficienza: ≥75% (tipica a pieno carico)
- Tensione di isolamento: 1000VDC (Ingresso a Uscita)
- Resistenza di isolamento: ≥1000MΩ a 500VDC
- Capacità di isolamento: ≤15pF
- Protezione da sovraccarico: ≥150% della corrente nominale, recupero automatico
- Protezione da cortocircuito: Continua, con recupero automatico
- Temperatura di esercizio: -40°C a +85°C
- Temperatura di stoccaggio: -55°C a +125°C
- Package: SIP-7 (Single In-line Package), pin a foro passante
- Dimensioni: 19,5mm × 10mm × 6mm (circa)
- Peso: circa 5g
- Certificazioni: CE, conforme RoHS
Applicazioni
- Alimentazione isolata per sensori analogici/digitali per prevenire loop di massa
- Alimentazione isolata per interfacce bus RS-485 / RS-232 / CAN
- Alimentazione per isolamento segnali di dispositivi industriali sul campo
- Isolamento dell'alimentazione di riferimento ADC e DAC in misurazioni di precisione
- Alimentazione ausiliaria a bassa potenza isolata per dispositivi medicali
- Dominio di alimentazione isolato per espansori GPIO di microcontrollori
- Alimentazione isolata per driver optoisolatori
- Alimentazione flottante per nodi IoT con isolamento galvanico
- Conversione di potenza per sistemi embedded multi-rail a tensioni miste
- Elettronica fai-da-te che richiede conversione isolata da 5V a 9V/12V/24V
Contenuto della confezione
- 1× Modulo DC-DC isolato Hi-Link HLK-IB05 Serie 1W (una tensione di uscita per ordine)

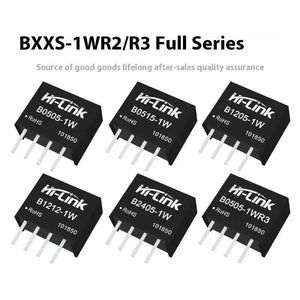

- Varianti disponibili: IB0503LS (3,3V/303mA), IB0505LS (5V/200mA), IB0509LS (9V/111mA), IB0512LS (12V/84mA), IB0515LS (15V/67mA), IB0524LS (24V/42mA)
- Nessun accessorio aggiuntivo incluso
- Spedito in confezione protettiva antistatica
Caratteristiche principali
- Isolamento galvanico completo (1000VDC) tra ingresso 5V e uscita — elimina l'accoppiamento del rumore di massa tra domini di alimentazione
- Package SIP-7 ultra-compatto (19,5×10×6mm) — ingombro più piccolo nella gamma isolata DC-DC di Hi-Link
- 6 opzioni di tensione in uscita (3,3V a 24V) da un'unica alimentazione USB 5V o microcontrollore
- Ampio intervallo di temperatura di esercizio (-40°C a +85°C) adatto per ambienti industriali e all'aperto
- Protezione integrata da cortocircuito e sovraccarico con recupero automatico
- Bassa ondulazione in uscita (≤50mVp-p) e alta precisione (±2%) — ideale per circuiti analogici sensibili al rumore
- Alta resistenza di isolamento (≥1000MΩ) e bassa capacità (≤15pF) per un'efficace eliminazione del rumore ad alta frequenza
- Montaggio pin SIP a foro passante — facile saldatura su PCB con compatibilità footprint standard da 2,54 mm
- Funziona con un’alimentazione standard a 5V (USB, regolatore o power bank) — non richiede rete AC
- Certificato CE e RoHS per distribuzione internazionale in elettronica di consumo e industriale
Domande frequenti
-
Q: Qual è l’intervallo di tensione di ingresso per questo modulo?
A: Il modulo accetta un ingresso 5VDC con tolleranza ±10% (4,5V–5,5V). Non è compatibile con ingressi DC a 12V o 24V — per queste tensioni usare un modulo dedicato della serie HLK-B. -
Q: Perché dovrei usare un convertitore DC-DC isolato invece di un regolatore normale?
A: L’isolamento previene i loop di massa ed elimina l’accoppiamento di rumore elettrico tra i circuiti. È essenziale per interfacce RS-485/CAN, alimentazione ADC di precisione, isolamento sensori e qualsiasi applicazione in cui ingresso e uscita non devono condividere una massa comune. -
Q: Posso usare questo modulo per alimentare un Arduino da un’alimentazione USB a 5V e ottenere un’uscita a 12V?
A: Sì, la variante IB0512LS fornisce 12V fino a 84mA da un ingresso a 5V — adatta per carichi a 12V a bassa corrente come relè, buzzer o piccoli sensori. -
Q: L’uscita è regolata?
A: Sì. La tensione di uscita è regolata con una precisione di ±2%. Il ripple è ≤50mVp-p a pieno carico — adatto per la maggior parte delle applicazioni con microcontrollori e sensori. -
Q: Qual è la corrente di ingresso a vuoto?
A: Circa ≤30mA a vuoto. Questo è importante da considerare per applicazioni alimentate a batteria. -
Q: In cosa differisce dalla serie Hi-Link AC-DC PM/5M?
A: La serie IB05 è un modulo DC-DC che richiede un ingresso DC a 5V — non può essere collegato direttamente alla rete AC. La serie PM/5M accetta la rete AC (85–264VAC) e la converte in DC. Usare IB05 quando si dispone già di un’alimentazione a 5V e si necessita di una linea isolata o a tensione diversa. -
Q: Posso usare questo modulo per isolare un transceiver RS-485?
A: Sì. L’isolamento a 1000VDC e la bassa capacità (≤15pF) lo rendono adatto per alimentazioni isolate di bus RS-485/RS-232/CAN insieme a un transceiver di segnale isolato. -
Q: Esiste una variante con uscita a 3,3V?
A: Sì. La variante IB0503LS fornisce 3,3V fino a 303mA — la corrente di uscita più alta tra tutte e sei le varianti. -
Q: Posso collegare in serie l’uscita di due moduli per una tensione più alta?
A: Sì. Poiché ogni modulo è completamente isolato, le uscite possono essere collegate in serie per ottenere tensioni composite più elevate, a condizione che la corrente totale del carico non superi la corrente di uscita nominale di ciascun modulo. -
Q: Quale footprint PCB utilizza il package SIP-7?
A: Il package SIP-7 utilizza 7 pin a foro passante con passo di 2,54 mm. Consultare il datasheet della serie Hi-Link IB05 per le dimensioni esatte del footprint prima di progettare il layout del PCB.
