La scheda di sviluppo Waveshare ESP32-S3 supporta WiFi/Bluetooth
La scheda di sviluppo Waveshare ESP32-S3 supporta WiFi/Bluetooth

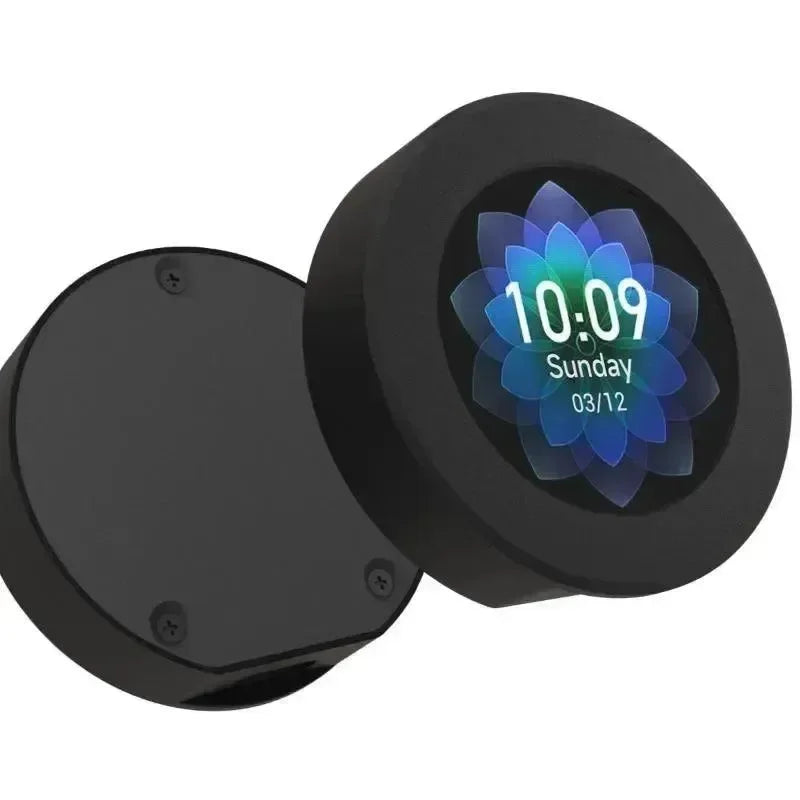

La Waveshare ESP32-S3 Dev Board con supporto WiFi/Bluetooth è una scheda di sviluppo compatta con schermo rotondo ESP32-S3 progettata per dispositivi indossabili, terminali IoT, interfacce smart home, pannelli HMI portatili, progetti embedded con rilevamento movimento e applicazioni con display rotondo. Questa scheda integra ESP32-S3R2, un LCD IPS rotondo da 1,28 pollici, Wi-Fi, Bluetooth LE, IMU QMI8658 a 6 assi e supporto integrato per la carica della batteria in un compatto involucro metallico CNC.
L'ESP32-S3-LCD-1.28-B è ideale per progetti che richiedono sia connettività wireless che un piccolo display di alta qualità. Il suo schermo IPS rotondo 240 x 240, l'accelerometro e giroscopio QMI8658 integrati e il design pronto per batteria lo rendono particolarmente utile per wearable, interfacce portatili, applicazioni basate su gesti, dashboard e dispositivi connessi a basso consumo.
Caratteristiche
- Processore Xtensa dual-core LX7 a 32 bit ESP32-S3R2 ad alte prestazioni fino a 240MHz.
- Supporta Wi-Fi 2,4GHz e Bluetooth 5 LE con antenna integrata.

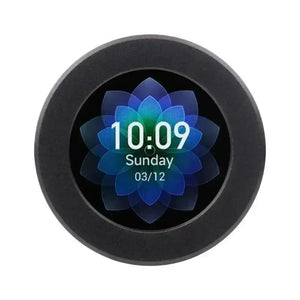

- LCD IPS rotondo da 1,28 pollici con risoluzione 240 x 240 e 65K colori.
- IMU QMI8658 a 6 assi per rilevamento di movimento e gesti.
- Flash 16MB + PSRAM 2MB per sviluppo di applicazioni display e wireless.
- USB Type-C per programmazione e comunicazione seriale.
- Supporto integrato per carica/scarica batteria per integrazione batteria al litio 3,7V.
- Scocca metallica CNC con pannello posteriore in acrilico satinato per un design compatto pronto per il prodotto.
Specifiche
| Chip principale | ESP32-S3R2 |
| Processore | Xtensa 32-bit LX7 dual-core, fino a 240MHz |
| Senza fili | Wi-Fi 2,4GHz (802.11 b/g/n) e Bluetooth 5 LE |
| SRAM / ROM | SRAM 512KB, ROM 384KB |
| Flash / PSRAM | Flash 16MB, PSRAM 2MB |
| Display | LCD IPS rotondo da 1,28 pollici, 240 x 240, 65K colori |
| Driver Display | GC9A01A |
| IMU | Sensore QMI8658 a 6 assi |
| Interfaccia USB | USB Tipo-C |
| Interfaccia batteria | MX1.25 2P, supporta carica/scarica batteria al litio 3,7V |
| USB a UART | CH343P |
| Regolatore di tensione | ME6217C33M5G |
| Circuito integrato di carica | ETA6096 |
| GPIO | Adatta più pin GPIO tramite connettori a passo 1,27mm |
| Dimensione Prodotto | Scheda di sviluppo compatta con schermo rotondo e custodia metallica CNC |
Applicazioni
- Dispositivi elettronici wearable con display UI rotondo.
- Terminali IoT e interfacce per smart home.
- Progetti portatili di HMI e cruscotti.
- Applicazioni con riconoscimento del movimento e basate su gesti usando l’IMU.
- Prodotti embedded wireless alimentati a batteria.
- Sviluppo e prototipazione compatta ESP32-S3.
Contenuto della confezione
- ESP32-S3-LCD-1.28-B x1
- Cacciavite x1
Altri contenuti
Perché il display rotondo è importante
Il display IPS rotondo da 1,28 pollici rende questa scheda una scelta valida per progetti che richiedono un’interfaccia più simile a un prodotto rispetto a una scheda di sviluppo rettangolare standard. Funziona particolarmente bene per interfacce stile orologio, cruscotti circolari e terminali compatti per stato visivo.
Sviluppo con consapevolezza del movimento
L’IMU a 6 assi QMI8658 integrato aggiunge il riconoscimento di gesti e orientamento, utile per costruire wearable, interfacce di movimento, dispositivi portatili o controlli smart interattivi.
Design wireless pronto per batteria
Con USB Type-C integrata, supporto per carica/scarica batteria e Wi-Fi + BLE, questa scheda è ideale per progetti che devono andare oltre i test da banco e diventare prototipi di prodotti portatili, a basso consumo e connessi.
Risorse
Domande frequenti
Per cosa è più indicata questa scheda?
È particolarmente adatto per wearable, interfacce per smart home, HMI con schermo rotondo, terminali IoT alimentati a batteria e progetti con display ESP32-S3.
Supporta Wi-Fi e Bluetooth?
Sì. Supporta Wi-Fi 2.4GHz e Bluetooth 5 LE.
Include il rilevamento del movimento?
Sì. Include il QMI8658 IMU a 6 assi per il rilevamento del movimento basato su accelerometro e giroscopio.
Cosa è incluso nella confezione?
Il pacchetto include ESP32-S3-LCD-1.28-B x1 e cacciavite x1.
