Scheda Sensore BME680 | Temperatura Umidità Pressione Qualità dell'Aria

Scheda sensore BME680 - Monitoraggio di temperatura, umidità, pressione e qualità dell'aria per progetti IoT

La scheda sensore BME680 è un modulo compatto per il rilevamento ambientale basato sul Bosch BME680, che combina temperatura, umidità relativa, pressione barometrica e rilevamento gas/VOC in un piccolo breakout. È adatta per esperimenti sulla qualità dell'aria interna, prototipi di stazioni meteorologiche, monitoraggio HVAC, dashboard smart home, laboratori IoT scolastici e registratori portatili di dati ambientali.

Rispetto ai moduli base di temperatura e umidità, il BME680 aggiunge un sensore di gas che può essere usato per stimare le tendenze della qualità dell'aria interna se abbinato a librerie software adeguate. La scheda funziona naturalmente con piattaforme microcontrollore come ELAB Nano V3, host MicroPython compatti come il Raspberry Pi Pico W e prototipi su breadboard costruiti attorno a un MB 102 Breadboard Kit. Per progetti focalizzati specificamente sul rilevamento gas, può anche integrare sensori come il Waveshare MQ-135 Gas Sensor.

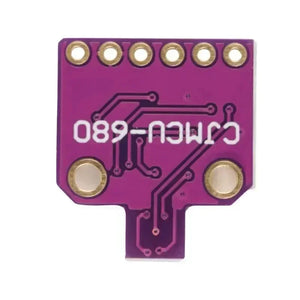

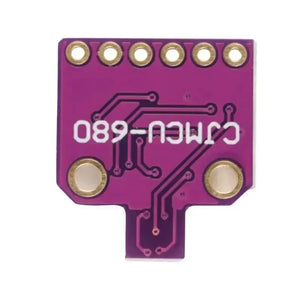

L'attuale elenco OpenELAB identifica questa scheda come una scheda sensore CJMCU-680 BME680 con header pin incluso. Per limiti esatti a livello di sensore, comportamento di calibrazione e modalità di misurazione, fare riferimento al datasheet ufficiale Bosch BME680. Nei progetti pratici, utilizzare la scheda con un host I2C o SPI compatibile, mantenere l'apertura del sensore esposta al flusso d'aria e consentire il tempo di riscaldamento durante la valutazione delle letture di gas e qualità dell'aria.

Specifiche tecniche

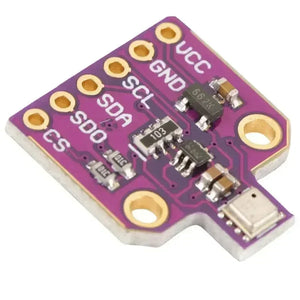

Layout della scheda & Guida alle etichette

• VIN / VCC - Ingresso di alimentazione per la scheda breakout. Confermare l'etichettatura esatta della scheda e la tensione supportata prima di collegare.
• GND - Riferimento di massa condiviso con il microcontrollore host o computer a scheda singola.
• SCL / SCK - Linea clock I2C, o linea clock SPI quando la scheda è usata in modalità SPI.
• SDA / SDI - Linea dati I2C, o ingresso dati SPI a seconda della modalità di comunicazione selezionata.
• SDO - Uscita dati SPI, spesso usata anche per selezionare l'indirizzo I2C sulle schede breakout BME680.
• CS - Pin chip-select SPI. Lascia o collega secondo il design della scheda breakout quando usi I2C.

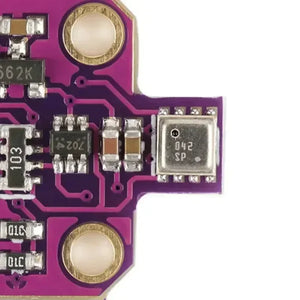

• Package BME680 - IC principale di rilevamento; mantieni questa area esposta all'aria ambiente per un migliore comportamento di umidità e risposta ai gas.
• Header Pin - L'elenco include un header pin per integrazione su breadboard o saldatura.
• Nota sul Flusso d'Aria - Evita di racchiudere il sensore vicino a fonti di calore, regolatori o dispositivi ad alta corrente.
• Nota sul Livello Logico - Usa pull-up e livelli di segnale che corrispondano sia al breakout che al controller host.

Scenari di Applicazione

1. Lettura Ambientale Arduino via I2C

Questo esempio Arduino usa la libreria Adafruit BME680 per stampare temperatura, umidità, pressione e resistenza del gas sul monitor seriale.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>

Adafruit_BME680 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) {}

  if (!bme.begin(0x76)) {
    Serial.println("BME680 non trovato. Controlla i collegamenti e l'indirizzo I2C.");
    while (1) delay(10);
  }

  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setGasHeater(320, 150);
}

void loop() {
  if (!bme.performReading()) {
    Serial.println("Lettura fallita");
    return;
  }

  Serial.print("Temp C: ");
  Serial.println(bme.temperature);
  Serial.print("Umidità %: ");
  Serial.println(bme.humidity);
  Serial.print("Pressione hPa: ");
  Serial.println(bme.pressure / 100.0);
  Serial.print("Gas KOhm: ");
  Serial.println(bme.gas_resistance / 1000.0);
  delay(2000);
}

2. Registratore Python della Qualità dell'Aria per Raspberry Pi

Questo script Python registra le letture in un file CSV su Raspberry Pi o Linux SBC usando la libreria Adafruit CircuitPython BME680.

import time
import board
import adafruit_bme680

sensor = adafruit_bme680.Adafruit_BME680_I2C(board.I2C(), address=0x76)

with open("bme680_log.csv", "a", encoding="utf-8") as log:
    while True:
        line = (
            f"{time.time():.0f},"
            f"{sensor.temperature:.2f},"
            f"{sensor.relative_humidity:.2f},"
            f"{sensor.pressure:.2f},"
            f"{sensor.gas}\n"
        )
        log.write(line)
        log.flush()
        print(line.strip())
        time.sleep(60)

3. Scanner Indirizzi I2C MicroPython

Prima di scrivere un'applicazione completa per il sensore, questo snippet MicroPython aiuta a confermare se la scheda BME680 appare a 0x76 o 0x77.

from machine import Pin, I2C

i2c = I2C(0, scl=Pin(17), sda=Pin(16), freq=400000)
devices = i2c.scan()

print("Dispositivi I2C:")
for address in devices:
    print(hex(address))

4. Avviso di Comfort Semplice con Arduino

Usa il BME680 come sensore locale per il monitoraggio della stanza e attiva un LED di allarme quando l'umidità supera una soglia scelta.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>

Adafruit_BME680 bme;
const int alertLed = 13;

void setup() {
  pinMode(alertLed, OUTPUT);
  Serial.begin(115200);

  if (!bme.begin(0x76)) {
    while (1) {}
  }
}

void loop() {
  if (bme.performReading()) {
    digitalWrite(alertLed, bme.humidity > 70.0 ? HIGH : LOW);
    Serial.println(bme.humidity);
  }
  delay(2000);
}

5. Stima dell'altitudine dalla pressione

Questo esempio Arduino calcola l'altitudine approssimativa dalla pressione, utile per esperimenti base di stazioni meteorologiche e variazioni di piano interne.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>

Adafruit_BME680 bme;
const float seaLevelPressure = 1013.25;

void setup() {
  Serial.begin(115200);
  if (!bme.begin(0x76)) {
    while (1) {}
  }
}

void loop() {
  if (bme.performReading()) {
    float altitude = bme.readAltitude(seaLevelPressure);
    Serial.print("Altitudine approssimativa m: ");
    Serial.println(altitude);
  }
  delay(3000);
}

6. Concetto di Nodo Ambientale MQTT

Per dashboard IoT, il BME680 può fornire dati di temperatura, umidità, pressione e gas a un broker MQTT da un host con capacità Python.

import json
import time
import board
import adafruit_bme680
import paho.mqtt.client as mqtt

sensor = adafruit_bme680.Adafruit_BME680_I2C(board.I2C(), address=0x76)
client = mqtt.Client()
client.connect("192.168.1.10", 1883, 60)

while True:
    payload = {
        "temperature": round(sensor.temperature, 2),
        "humidity": round(sensor.relative_humidity, 2),
        "pressure": round(sensor.pressure, 2),
        "gas": sensor.gas,
    }
    client.publish("lab/bme680", json.dumps(payload))
    time.sleep(30)

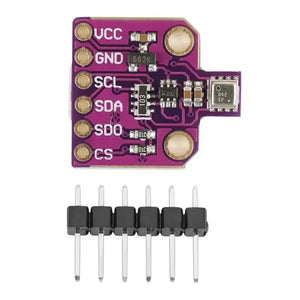

Lista di imballaggio

• 1 x Scheda Sensore BME680
• 1 x Intestazione Pin

FAQ

Q: Cosa misura il TB-BME680?
A: Misura temperatura, umidità relativa, pressione barometrica e tendenze di gas/VOC per progetti di monitoraggio ambientale.

Q: La lettura del gas è la stessa di un sensore CO2 calibrato?
A: No. Il sensore di gas BME680 è utile per la stima delle tendenze di VOC e qualità dell'aria, ma non è un sensore CO2 calibrato diretto.

Q: Quale interfaccia dovrei usare?
A: L'I2C è solitamente l'opzione più semplice per progetti con Arduino, Raspberry Pi e Pico, mentre SPI è utile quando serve un bus dedicato o un controllo di integrazione più elevato.

Q: Quale indirizzo I2C dovrei provare per primo?
A: Prova prima 0x76, poi 0x77 se il sensore non viene rilevato. L'indirizzo effettivo dipende dalla configurazione del breakout.

Q: Posso usarlo con un Arduino a 5V?
A: Controlla prima il design esatto dell'alimentazione e del livello logico della scheda breakout. Il sensore BME680 è un dispositivo a bassa tensione, quindi la compatibilità dei livelli è importante.

Q: Perché le letture dei gas cambiano lentamente dopo l'accensione?
A: Il rilevamento dei gas richiede il funzionamento del riscaldatore e un tempo di stabilizzazione, quindi le letture spesso necessitano di un riscaldamento e di un monitoraggio della linea di base prima di diventare significative.

Q: Questa scheda può stimare l'altitudine?
A: Sì. L'altitudine può essere stimata dalla pressione barometrica quando fornisci un riferimento di pressione al livello del mare appropriato.

Q: Cosa devo controllare se la scheda non viene rilevata?
A: Verifica VCC, GND, SDA, SCL, pull-up, indirizzo I2C, installazione della libreria e se la tensione GPIO dell'host è compatibile con il breakout.
