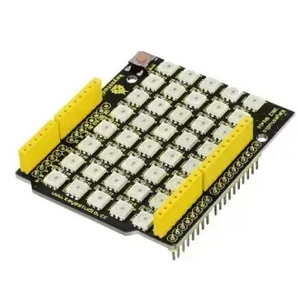

OpenELAB 40 RGB LED WS2812 Escudo de matriz de píxeles para Arduino

El escudo OpenELAB 2812 adopta un diseño apilable, compatible con la placa UNO. Es una fuente de luz LED controlada inteligentemente cuyo circuito de control y chip RGB están integrados en un componente 5050 SMD. Incluye un pestillo de datos de puerto digital inteligente y un circuito de amplificación de remodelación de señal. También incluye un oscilador interno de precisión y una parte de control de corriente constante programable de 12 V, lo que garantiza de manera efectiva la alta consistencia del color de la luz del punto de píxel.
El protocolo de transferencia de datos utiliza el modo de comunicación NZR único. Después del reinicio del encendido del píxel, el puerto DI recibe datos del controlador, el primer píxel recopila datos iniciales de 24 bits y luego los envía al pestillo de datos interno.
El LED tiene las ventajas de bajo voltaje de conducción, respetuoso con el medio ambiente, ahorro de energía, alto brillo, gran ángulo de dispersión, buena consistencia, larga vida útil, etc.

Especificación de LED único

• Circuito de protección antirretroceso; la conexión de alimentación inversa no dañará el IC interno del LED.
• El circuito de control IC y la fuente de luz puntual LED utilizan la misma fuente de alimentación.
• El circuito de control y el chip RGB están integrados en un componente SMD 5050, formando un control completo del punto de píxel.
• Circuito de remodelación de señal incorporado; Las señales recibidas serán remodeladas primero y luego enviadas al siguiente controlador, asegurando que la distorsión de la forma de onda no se acumule.
• Circuito de reinicio de encendido incorporado y circuito de reinicio de apagado.
• Cada píxel de los tres colores primarios puede alcanzar un brillo de 256 en la pantalla; pantalla completa a todo color de 16777216 colores; Frecuencia de escaneo no inferior a 400 Hz/s.
• Interfaz serie en cascada, para completar la recepción y decodificación de datos a través de una línea de señal.
• Cuando la distancia de transmisión entre dos puntos arbitrarios no supera los cinco metros, no se necesita ningún circuito adicional.
• Cuando la frecuencia de actualización es de 30 fps, el número en cascada no es inferior a 1024 puntos.
• La velocidad de envío de datos puede alcanzar 800 Kbps.
• El color de la luz es muy consistente y rentable.

Ventajas

• El LED con IC incorporado es más brillante que el LED común
• Alta consistencia del chip RGB dentro de todos los LED
• Controlador IC integrado con rendimiento confiable.
• Utilice envases de plástico duro para evitar daños por prensa.

Detalles

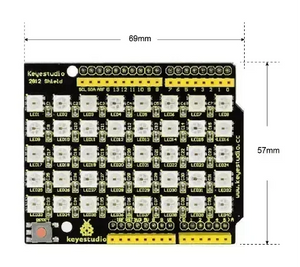

• Dimensiones: 69 mm x 57 mm x 18 mm
• Peso: 21.1g
