Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil capacitiva de 3.5 pulgadas y cámara OV5640 integrada

Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil capacitiva de 3.5 pulgadas y cámara OV5640 integrada

35,95 €

La placa de desarrollo con pantalla táctil capacitiva de 3.5 pulgadas ESP32-S3 Tipo B cuenta con un panel IPS de 320×480 píxeles con 262K colores. Incluye una interfaz QSPI, una interfaz de cámara a bordo y soporta Wi-Fi y Bluetooth 5, convirtiéndola en una solución ESP32 con pantalla completa.

Esta placa de desarrollo integra entrada y salida de audio, permitiendo interacción AI y capacidades de control de voz offline.

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, vista frontal Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, características

Opciones de versión

ESP32-S3-Touch-LCD-3.5B

ESP32-S3-Touch-LCD-3.5B
Versión estándar, sin carcasa

ESP32-S3-Touch-LCD-3.5B-C

ESP32-S3-Touch-LCD-3.5B-C
con carcasa y cámara OV5640

Características

El ESP32-S3-Touch-LCD-3.5B es una placa MCU de alto rendimiento y alta integración diseñada por Waveshare. Cuenta con una pantalla táctil capacitiva IPS de 3.5 pulgadas a bordo, IC de gestión de energía, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), RTC y códec de audio de bajo consumo, facilitando el desarrollo rápido de productos e integración.

Las características clave incluyen:

  • Equipado con procesador dual-core Xtensa 32-bit LX7 ESP32-S3R8, frecuencia principal de hasta 240MHz.
  • Soporta Wi-Fi 2.4GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada.
  • Incorpora 512KB de SRAM y 384KB de ROM, con 8MB de PSRAM a bordo y una memoria Flash externa de 16MB.
  • Conector Type-C, mejora la compatibilidad del dispositivo, más fácil de usar.
  • Pantalla táctil capacitiva IPS de 3.5 pulgadas a bordo para una visualización clara y colorida, resolución 320 × 480, 262K colores.
  • Controlador LCD y táctil AXS15231B incorporado, usando comunicación QSPI e I2C respectivamente.
  • IMU QMI8658 de 6 ejes a bordo (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento, contar pasos, etc.
  • Chip RTC PCF85063 a bordo, alimentado por la batería principal de litio a través del chip AXP2101, con conector reservado para batería RTC para conectar una batería de respaldo, asegurando la función RTC durante el reemplazo de la batería principal.
  • Botones programables PWR y BOOT a bordo para desarrollo fácil de funciones personalizadas.
  • Encabezado de recarga/descarga de batería de litio MX1.25 de 3.7V a bordo.
  • Adaptando I2C, UART, USB y múltiples pines GPIO, para conectar periféricos y depuración.
  • Ranura para tarjeta TF a bordo para almacenamiento extendido y transferencia rápida de datos, adecuada para aplicaciones como grabación de datos y reproducción multimedia, simplificando el diseño del circuito.
  • Interfaz de cámara a bordo, compatible con cámaras principales como OV2640 y OV5640.
  • Adopta IC AXP2101 para gestión eficiente de energía, soporta múltiples salidas de voltaje, carga de batería, gestión de batería y optimización de vida útil de la batería, etc.

Parámetros LCD

Panel de pantalla IPS Tamaño de exhibición 3.5 pulgadas
Resolución 320 × 480 píxeles Colores de pantalla 262K
Brillo 210 cd/㎡ Relación de contraste 1000:1
IC controlador AXS15231B Tipo táctil Capacitivo
Interfaz de pantalla QSPI Interfaz táctil I2C

Soporta interacción de voz con IA

Permite el acceso a plataformas de modelos grandes en línea como DeepSeek, Doubao, etc.

ESP32-S3 Touch LCD 3.5, permite acceder a plataformas de modelos grandes en línea ESP32-S3 Touch LCD 3.5, fácil acceso a Xiaozhi AI

Pantalla táctil capacitiva

Adecuado para el desarrollo de varios dispositivos inteligentes, permitiendo la interacción hombre-máquina.

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, demostración táctil

Panel de visualización IPS

Excelente rendimiento de pantalla, 262K colores, amplio ángulo de visión.

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, adopta panel de pantalla IPS

Códec de audio a bordo

Soporta procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad.

Códec de audio a bordo en la placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3

Compatible con cámaras OV2640 / OV5640 y otras cámaras principales

Opcional para módulo de cámara OV5640 de 5MP, adecuado para captura de imágenes, monitoreo de video y otras aplicaciones para satisfacer diferentes necesidades.

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, compatible con cámaras OV2640 / OV5640 y otras cámaras principales

* El módulo de cámara OV5640 de 5MP solo está incluido en la versión ESP32-S3-Touch-LCD-3.5B-C.

Soporta ESP-IDF, Arduino IDE

SDK completo, recursos de desarrollo, tutoriales para ayudarte a comenzar fácilmente.

Soporte para Wi-Fi y BLE 5

ESP32-S3 integra Wi-Fi de 2.4 GHz (802.11 ax/b/g/n) con soporte de ancho de banda de 40 MHz. Su subsistema Bluetooth Low Energy soporta Bluetooth 5 (LE) y Bluetooth Mesh.

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, con soporte Wi-Fi y BLE 5

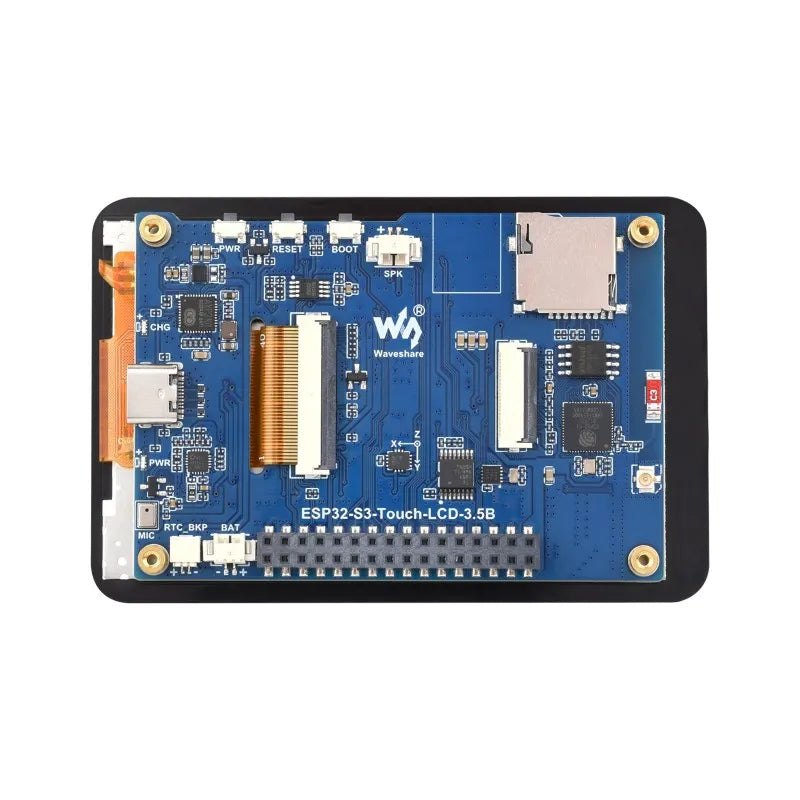

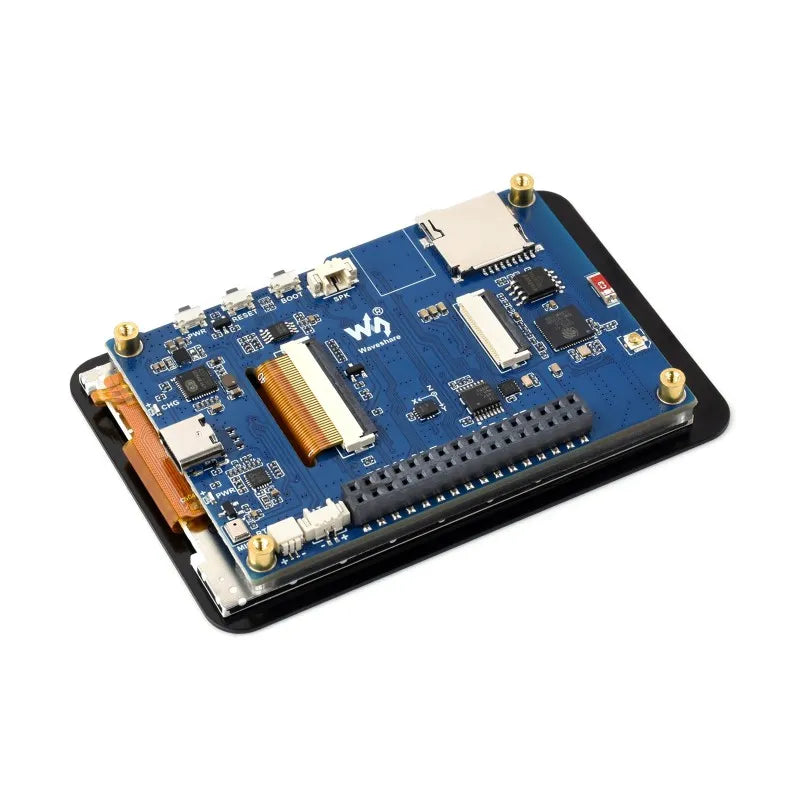

Qué Hay A Bordo

Placa de desarrollo con pantalla táctil de 3.5 pulgadas ESP32-S3, componentes a bordo

  1. ESP32-S3R8
    El SoC con WiFi y Bluetooth, frecuencia de operación hasta 240MHz, con 8MB PSRAM a bordo
  2. Antena integrada
  3. W25Q128JVSIQ
    Memoria NOR-Flash de 16MB
  4. Interfaz de cámara
    Soporta cámaras principales como OV5640 / OV2640
  5. Ranura para tarjeta TF
  6. Conector de antena IPEX 1
    Conector reservado, habilitado mediante resoldadura de una resistencia a bordo
  7. Conector para altavoz MX1.25
  8. botón BOOT
  9. Botón RESET
  10. Botón PWR
  11. AXP2101
    IC de gestión de energía altamente integrado
  1. Indicador de carga
  2. Puerto USB Tipo-C
  3. ES8311
    Chip codec de audio de bajo consumo
  4. Indicador de alimentación
  5. Micrófono
  6. Conector para batería de respaldo RTC SH1.0
    para conectar batería recargable RTC
  7. Conector para batería de litio MX1.25
    Conector MX1.25 2P, para batería de litio de 3.7V, soporta carga y descarga
  8. Conector GPIO con paso de 2.54mm
    Adaptación de pines de función IO disponibles para fácil expansión
  9. PCF85063
    Chip RTC
  10. QMI8658
    IMU de 6 ejes que incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes

Definición del Pin

Placa de desarrollo con pantalla táctil ESP32-S3 de 3.5 pulgadas, definición de pines

Dimensiones generales

ESP32-S3-Touch-LCD-3.5B

ESP32-S3-Touch-LCD-3.5B, dimensiones exteriores

ESP32-S3-Touch-LCD-3.5B-C

ESP32-S3-Touch-LCD-3.5B-C, dimensiones exteriores
