Waveshare ESP32-S3 con pantalla táctil capacitiva IPS de 3.49 pulgadas 172 × 640
La placa de desarrollo ESP32-S3 con pantalla táctil LCD de 3.49 pulgadas es una solución de alto rendimiento y alta integración que cuenta con una pantalla táctil capacitiva IPS de 3.49 pulgadas. Incluye conectividad de pantalla QSPI, capacidades de entrada/salida de audio y soporta interacción AI y control de voz offline.
Opciones de versión
Esta placa de desarrollo está disponible en varias configuraciones para adaptarse a las necesidades de tu proyecto:
ESP32-S3-Touch-LCD-3.49
Versión Case A, viene con una batería de litio 18650 (se puede instalar dentro de la carcasa)
ESP32-S3-Touch-LCD-3.49-EN
Versión Case A, sin batería
ESP32-S3-Touch-LCD-3.49B
Versión Case B, viene con una batería de polímero de litio de 3.7V (se puede instalar dentro de la carcasa)
ESP32-S3-Touch-LCD-3.49B-EN
Versión Case B, sin batería
Parámetros LCD
| Panel de Visualización | LCD | Tamaño de Exhibición | 3.49 pulgadas |
|---|---|---|---|
| Resolución | 172 × 640 | Colores de pantalla | 16.7M |
| Brillo | 350 cd/m2 | Relación de contraste | 1200:1 |
| Interfaz de Pantalla | QSPI | IC controlador | AXS15231B |
| Interfaz táctil | I2C | Tipo táctil | Táctil capacitivo |
Características clave
El ESP32-S3-Touch-LCD-3.49 es una placa de desarrollo de microcontrolador de alto rendimiento y alta integración diseñada por Waveshare. Cuenta con una pantalla IPS capacitiva táctil de 3.49 pulgadas a bordo, un IC de gestión de energía altamente integrado, un IMU de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), un chip RTC, un códec de audio de bajo consumo y un circuito de cancelación de eco. Estos componentes facilitan el desarrollo rápido e integración en productos.
- Equipado con un procesador dual-core Xtensa 32-bit LX7 ESP32-S3R8, operando hasta 240MHz.
- Admite Wi-Fi de 2.4GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada.
- SRAM incorporada de 512KB y ROM de 384KB, con PSRAM a bordo de 8MB y memoria Flash externa de 16MB.
- Pantalla táctil capacitiva IPS de 3.49 pulgadas a bordo para una visualización clara y colorida, con resolución de 172 × 640 y 16.7M colores.
- Equipado con una matriz de micrófonos dual con circuito de reducción de ruido y cancelación de eco, adecuado para reconocimiento de voz preciso y activación por voz en campo cercano/lejos.
- Controlador LCD y táctil AXS15231B incorporado, utilizando interfaces QSPI e I2C para comunicación respectivamente.
- IMU QMI8658 de 6 ejes a bordo (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento, contar pasos, etc.
- Chip RTC PCF85063 a bordo para funcionalidad de reloj en tiempo real.
- Botones programables PWR y BOOT a bordo para desarrollo fácil de funciones personalizadas.
- Conector de recarga/descarga para batería de litio MX1.25 de 3.7V o soporte para batería de litio 18650 a bordo.
- Ranura para tarjeta TF a bordo para almacenamiento extendido y transferencia rápida de datos, adecuada para aplicaciones como grabación de datos y reproducción multimedia, simplificando el diseño del circuito.
- Pads reservados de 22 pines con paso de 2.54 mm para conexión fácil a módulos externos o expansión funcional, mejorando la flexibilidad del desarrollo.
Códec de audio a bordo
Soporta procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta fidelidad para sus proyectos.
Soporta interacción de voz con IA
Permite acceso a plataformas de modelos grandes en línea como DeepSeek, Doubao, etc., ampliando las capacidades de sus aplicaciones impulsadas por IA.

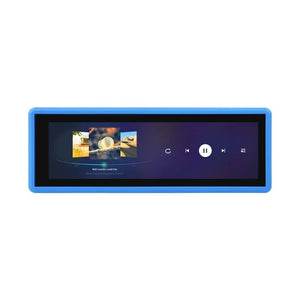

Panel de visualización IPS
Experimente un excelente rendimiento de pantalla con 16.7M colores y un amplio ángulo de visión, asegurando imágenes vibrantes y claras.
Táctil capacitivo
Ideal para desarrollar diversos dispositivos inteligentes, permitiendo una interacción hombre-máquina intuitiva y sensible.

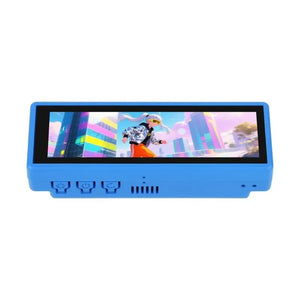

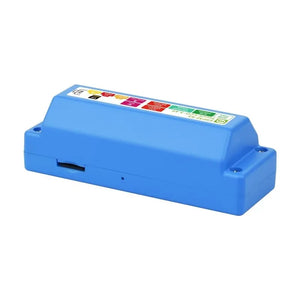

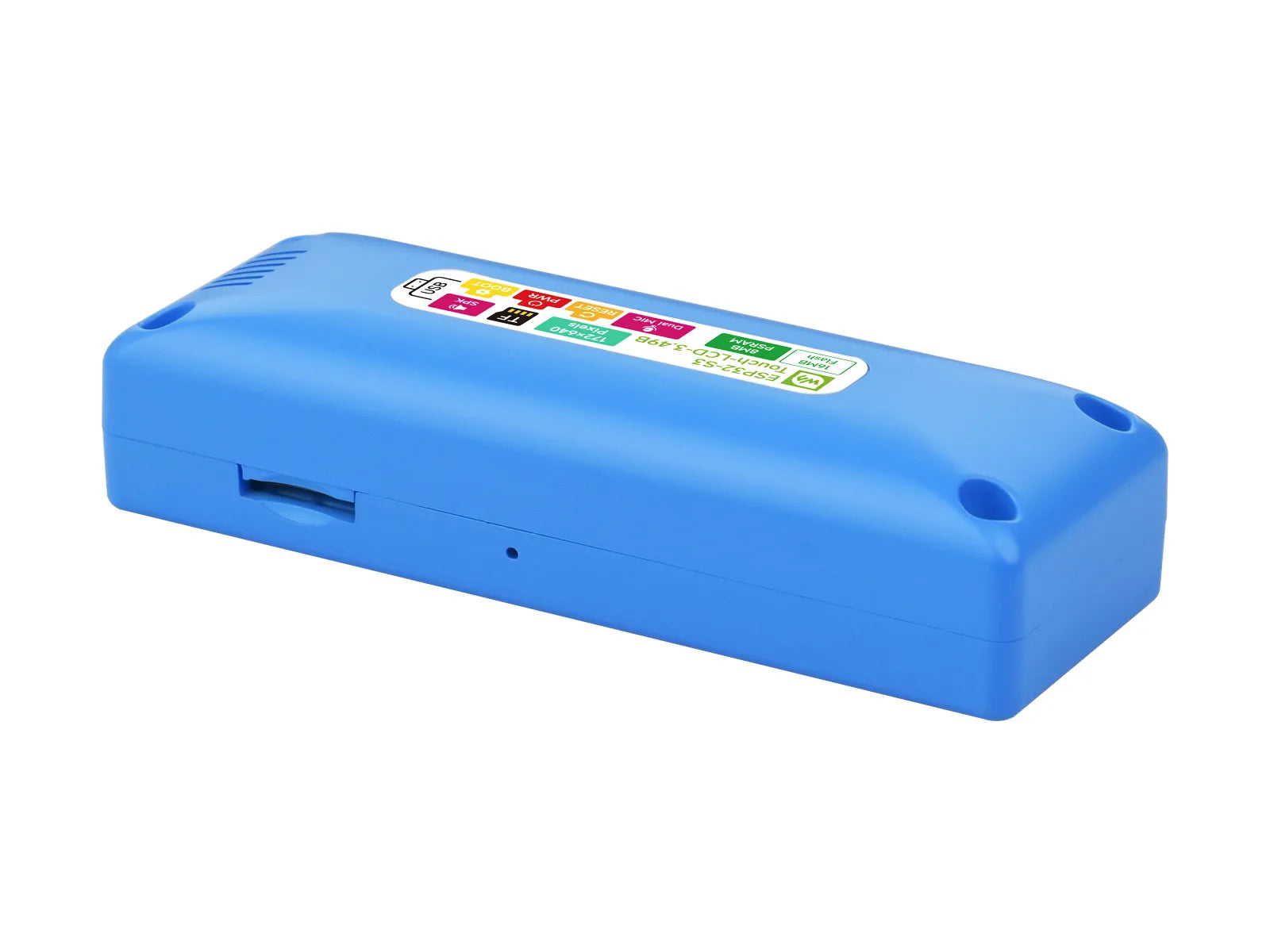

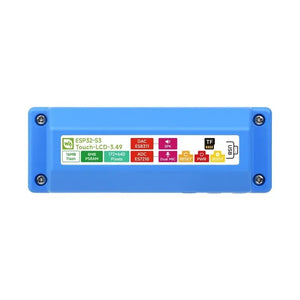

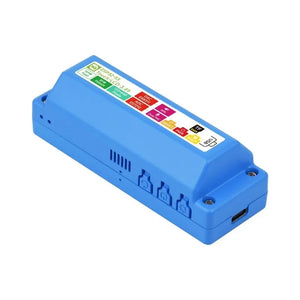

Dos opciones de carcasa
Elija entre dos opciones de carcasa para adaptarse mejor a las necesidades de su aplicación.
Solo para referencia, consulte el contenido del paquete para la lista detallada de piezas.
Soporta ESP-IDF, Arduino IDE
Benefíciese de un SDK completo, recursos de desarrollo ricos y tutoriales para ayudarle a comenzar fácilmente sus proyectos usando ESP-IDF o Arduino IDE.
Soporte para Wi-Fi y BLE 5
El ESP32-S3 integra Wi-Fi de 2.4 GHz (802.11 b/g/n) con soporte de ancho de banda de 40 MHz. Su subsistema Bluetooth Low Energy soporta Bluetooth 5 (LE) y Bluetooth Mesh, ofreciendo conectividad inalámbrica robusta.
Qué hay a bordo
-
ESP32-S3R8
SoC Wi-Fi y Bluetooth, frecuencia de operación de hasta 240MHz, con PSRAM integrada de 8MB -
Antena integrada
Soporta Wi-Fi de 2.4GHz (802.11 b/g/n) y Bluetooth 5 (LE) -
TCA9554PWR
Chip expansor GPIO I2C de 8 bits -
W25Q128JVSI
Memoria Flash de 16MB -
Chip codificador de audio DAC ES8311
DAC de audio de alto rendimiento y bajo consumo -
Chip decodificador de audio ADC ES7210
ADC de audio de alto rendimiento y bajo consumo, compatible con múltiples entradas de micrófono -
QMI8658
Giroscopio de 3 ejes y acelerómetro de 3 ejes, adecuado para aplicaciones como detección de actitud y reconocimiento de movimiento -
Diseño de matriz de micrófono dual
micrófono digital dual, soporta funciones avanzadas de interacción por voz
-
Ranura para tarjeta TF
soporta tarjeta TF formateada en FAT32 para expansión de datos -
Botón RESET (lado trasero)
presione el botón BOOT, luego haga clic en el botón RESET para entrar en modo de descarga -
Botón de encendido PWR (lado trasero)
Permite control de energía mediante configuración de software al usar batería de litio como fuente de alimentación -
Botón BOOT (lado trasero)
presione el botón BOOT, luego haga clic en el botón RESET para entrar en modo de descarga -
Conector de altavoz MX1.25 de 2 pines (lado trasero)
salida de señal de audio, para conectar altavoz externo -
Conector IPEX1
para conectar antena externa, habilitado mediante resoldadura de una resistencia a bordo -
Pads de orificio pasante de 22 pines con paso de 2.54 mm
para conectar módulos externos y habilitar expansión funcional -
Puerto Tipo-C
para grabación de programas e impresión de registros -
PCF85063
Chip de reloj RTC, soporta retención de tiempo
Dimensiones generales
ESP32-S3-Touch-LCD-3.49
ESP32-S3-Touch-LCD-3.49B
