Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil redonda AMOLED GPS de 1.75 pulgadas 466×46 QSPI
Pre-order
¡Envío gratis desde 30€ en Alemania, 50€ en la UE!
- Tiempo de entrega para países de la UE y EE. UU.: 5~10 días hábiles.
- Tiempo de entrega a otros países: 2~2.5 semanas.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Garantizar un Pago Seguro
Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil redonda AMOLED GPS de 1.75 pulgadas 466×46 QSPI
Incorporado con controlador de pantalla CO5300 y chip táctil capacitivo CST9217
Opciones de versión
Todas las versiones vienen con función táctil

ESP32-S3-Touch-AMOLED-1.75
Versión estándar

ESP32-S3-Touch-AMOLED-1.75-B
Versión estándar con carcasa protectora

ESP32-S3-Touch-AMOLED-1.75-G

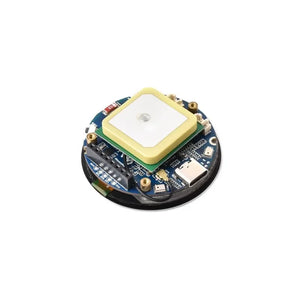

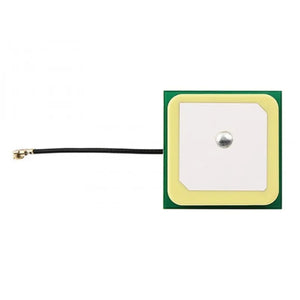

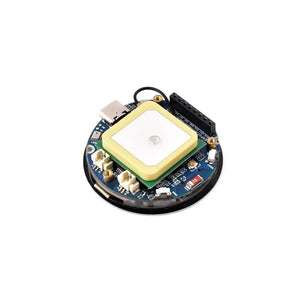

Versión GPS, con módulo LC76G incorporado, viene con antena cerámica GNSS
Características
El ESP32-S3-Touch-AMOLED-1.75 es una placa MCU de alto rendimiento y alta integración diseñada por Waveshare. Es compacta, con pantalla táctil capacitiva AMOLED de 1.75 pulgadas integrada, IC de gestión de energía, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), chip RTC, códec de audio de bajo consumo, circuito de cancelación de eco, entre otros, lo que facilita su desarrollo e integración rápida en productos.
- Equipado con procesador dual-core Xtensa 32-bit LX7 ESP32-S3R8, frecuencia principal de hasta 240MHz
- Soporta Wi-Fi 2.4GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena a bordo
- Incorpora 512KB de SRAM y 384KB de ROM, con 8MB PSRAM integrada y una memoria Flash externa de 16MB
- Conector Type-C, mejorando la compatibilidad del dispositivo, más fácil de usar
- Pantalla táctil capacitiva AMOLED integrada de 1.75 pulgadas para una visualización clara y colorida, resolución 466 × 466, 16.7M colores
- Controlador de pantalla CO5300 incorporado y chip táctil capacitivo CST9217, usando comunicación QSPI e I2C respectivamente, ahorrando eficazmente los recursos IO
- Equipado con matriz de micrófonos digitales duales para algoritmos de audio como reducción de ruido y cancelación de eco, adecuado para reconocimiento de voz preciso y aplicaciones de activación por voz en campo cercano / lejano
- IMU QMI8658 de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes) a bordo para detectar gestos de movimiento, contar pasos, etc.
- Chip RTC PCF85063 integrado, alimentado por batería de litio a través del chip AXP2101 para suministro de energía ininterrumpido
- Botones programables PWR y BOOT integrados para un desarrollo fácil de funciones personalizadas
- Encabezado de recarga/descarga de batería de litio MX1.25 de 3.7V a bordo
- Conector integrado de 8 pines 2.54mm que adapta 3 × GPIO y 1 × UART, y pads reservados para I2C y 3 × interfaces IO ampliadas, para conectar periféricos y depuración
- Ranura para tarjeta TF integrada para almacenamiento extendido y transferencia rápida de datos, adecuada para aplicaciones como grabación de datos y reproducción de medios, simplificando el diseño del circuito
- Adopta IC AXP2101 para gestión eficiente de energía, soporta múltiples salidas de voltaje, carga de batería, gestión de batería y optimización de vida útil de la batería, etc.
- Adopta pantalla AMOLED, con ventajas de alto contraste, amplio ángulo de visión, colores ricos, respuesta rápida, diseño más delgado y bajo consumo de energía, etc.
Parámetros AMOLED
| Panel de Visualización | AMOLED | Tamaño de pantalla | 1.75 pulgadas |
|---|---|---|---|
| Resolución | 466 × 466 píxeles | Colores de pantalla | 16.7M |
| Brillo | 700 cd/㎡ | Relación de contraste | 100000:1 |
| Interfaz de Comunicación | QSPI | IC controlador | CO5300 |
| Toque | Compatible | IC táctil | CST9217 |
Tamaño pequeño, toca más posibilidades
Adecuado para el desarrollo de varios dispositivos inteligentes y puede realizar funciones de interacción humano-computadora. Soporta conexión a batería para operación independiente

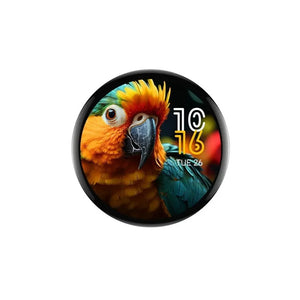

Adopta pantalla AMOLED
La tecnología de pantalla de próxima generación, comparada con las pantallas LCD tradicionales, la pantalla AMOLED ofrece capacidad precisa de control de luz, representando colores más delicados, más detalles en la imagen y videos e imágenes más vívidos

Ángulo de visión amplio de 178°
Excelente rendimiento de pantalla, 16.7M colores, amplio ángulo de visión

Códec de audio integrado
Soporta procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad

Soporta interacción de voz con IA
Permite el acceso a plataformas de modelos grandes en línea como DeepSeek, Doubao, etc.


Compatible con ESP-IDF, Arduino
SDK completo, recursos de desarrollo, tutoriales para ayudarte a comenzar fácilmente
Soporte Wi-Fi y BLE 5
ESP32-S3 integra Wi-Fi de 2.4 GHz (802.11 ax/b/g/n) con soporte de ancho de banda de 40 MHz, su subsistema Bluetooth Low Energy soporta Bluetooth 5 (LE) y Bluetooth Mesh

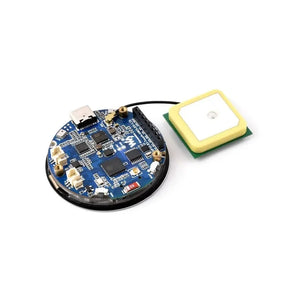

Qué hay a bordo

-
ESP32-S3R8
El SoC con WiFi y Bluetooth, frecuencia de operación de hasta 240MHz, con PSRAM de 8MB a bordo -
Antena integrada
Soporta Wi-Fi de 2.4 GHz (802.11 b/g/n) y Bluetooth 5 (LE) -
Conector IPEX1
Cambio para usar la antena externa mediante resoldadura de una resistencia a bordo -
Botón PWM
para encendido/apagado de la fuente de alimentación del sistema, soporta función personalizada -
Botón BOOT
para inicio del dispositivo y depuración de funciones - Encabezado de altavoz MX1.25 2P
-
TCA9554
chip expansor GPIO -
PCF85063
Chip RTC -
QMI8658
IMU de 6 ejes que incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes
-
AXP2101
IC de gestión de energía altamente integrado -
Encabezado de 8 pines de 2.54 mm
para depuración y conexión de periféricos -
Micrófonos duales
con circuito de cancelación de eco a bordo, que permite una captura de audio de mayor calidad -
Conector GPS IPEX 1
para conectar antena GPS (solo para la versión GPS, con módulo LC76G incorporado) -
Puerto Tipo-C
Interfaz USB ESP32-S3, para programación y registro de logs -
ES7210
Chip con algoritmo de cancelación de eco, para reducir el eco y mejorar la precisión de captura de audio -
Conector para batería de litio MX1.25
Conector MX1.25 2P, para batería de litio de 3.7V, soporta carga y descarga
Dimensiones generales
sin carcasa

con carcasa protectora
