Waveshare ESP32-S3 1.43inch AMOLED Display 466×466 QSPI Metal Case

Waveshare ESP32-S3 1.43inch AMOLED Display 466×466 QSPI Metal Case

€29,95

ESP32-S3 1.43inch AMOLED Display Development Board, 466×466, QSPI Interface Round Display, Onboard Accelerometer And Gyroscope Sensor, RTC Chip, Optional For CNC Metal Case, ESP32 With Display

466 × 466 Resolution, AMOLED Round Display, Onboard Multiple Interfaces

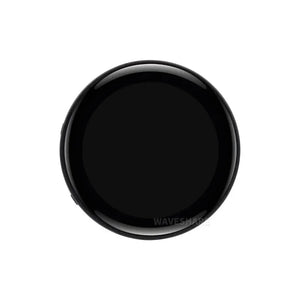

ESP32-S3 Touch AMOLED 1.43, front view ESP32-S3 Touch AMOLED 1.43, features

Version Options

ESP32-S3-Touch-AMOLED-1.43

ESP32-S3-Touch-AMOLED-1.43
Standard version, without case

ESP32-S3-Touch-AMOLED-1.43-B

ESP32-S3-Touch-AMOLED-1.43-B

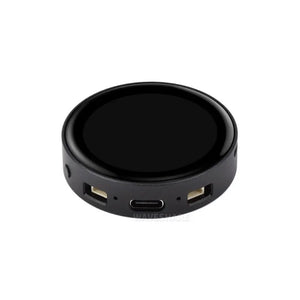

With CNC metal case, better protection

Product Features

This product adopts ESP32-S3R8 chip with 2.4GHz WiFi and Bluetooth BLE 5 support, integrates high-capacity Flash and PSRAM. Onboard 1.43inch AMOLED display which can smoothly run GUI programs such as LVGL. Onboard rich peripheral resources such as RTC chip, QMI8658 6-axis IMU, TF card slot, Lithium battery header, etc., and reserved USB, UART, I2C and GPIO pin headers, offering strong compatibility and expandability. It is suitable for the quick development of the HMI and other ESP32-S3 applications.

  • Equipped with high-performance Xtensa 32-bit LX7 dual-core processor, up to 240MHz main frequency.
  • Supports 2.4GHz Wi-Fi (802.11 b/g/n) and Bluetooth 5 (LE), with an onboard antenna. Supports switching to use external antenna via resoldering an onboard resistor.
  • Built-in 512KB SRAM and 384KB ROM, with onboard 16MB Flash and 8MB PSRAM.
  • Onboard 1.43inch AMOLED display, QSPI interface, 466 × 466 resolution, 16.7M color.
  • Supports capacitive touch function controlled via I2C interface.
  • Onboard QMI8658 6-axis IMU (3-axis accelerometer and 3-axis gyroscope) for detecting motion gestures, counting steps, etc.
  • Onboard PCF85063 RTC chip with reserved SH1.0 RTC battery header (supports charging) for RTC function requirement.
  • Onboard RST button and programmable BOOT button for easy custom function development.
  • Onboard 3.7V MX1.25 Lithium battery recharge/discharge header.
  • Onboard TF card slot for external TF card storage of pictures or files.
  • Onboard USB Type-C port for power supply, program downloading, and debugging, more convenient for development use.
  • Onboard UART and I2C SH1.0 4PIN connector, reserved 2 × 14PIN 1.27mm pitch headers, adapting multiple GPIO interfaces.

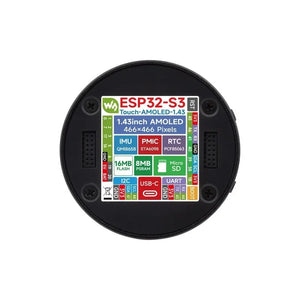

  • Optional for CNC metal case, with clear and colorful label on the back, nice looking and easy to carry.

AMOLED parameters

Display Panel AMOLED Display Size 1.43 inch
Resolution 466×466 Display Colors 16.7M
Brightness 350 cd/㎡ Contrast Ratio 60000:1
Communication Interface QSPI Driver IC SH8601/C05300
Touch Supported Touch IC FT3168/FT6146


Application Scenarios

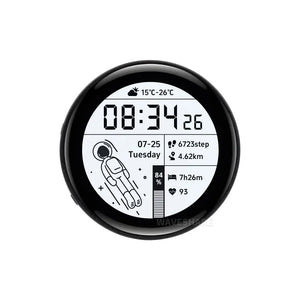

ESP32-S3 Touch AMOLED 1.43, application scenarios

Adopts AMOLED screen

The next-generation display technology, compared to those traditional LCD displays, the AMOLED screen features precise light-control capability, representing more delicate colors, more picture details, and more vivid video image.

ESP32-S3 Touch AMOLED 1.43, adopts AMOLED screen

178° wide viewing angle

Excellent Display Performance, 16.7M color, wide viewing angle.

ESP32-S3 Touch AMOLED 1.43, with wide viewing angle


Supports ESP-IDF, Arduino IDE

Comprehensive SDK, dev resources, tutorials to help you easily get started.

ESP32-S3 Touch AMOLED 1.43, supports ESP-IDF, Arduino


Wi-Fi and BLE 5 support

ESP32-S3 integrates 2.4 GHz Wi-Fi (802.11 ax/b/g/n) with 40 MHz of bandwidth support. Its Bluetooth Low Energy subsystem supports Bluetooth 5 (LE) and Bluetooth Mesh.

ESP32-S3 Touch AMOLED 1.43, with Wi-Fi and BLE 5 support

Interface definition

Adapting multiple GPIO interfaces, offers strong compatibility and expandability.

ESP32-S3 Touch AMOLED 1.43, interface definition
ESP32-S3 AMOLED definition
AMOLED pin ESP32-S3 pin Description
QSPI_CS GPIO9 QSPI chip selection
QSPI_CLK GPIO10 QSPI clock pin
QSPI_D0 GPIO11 QSPI D0 data
QSPI_D1 GPIO12 QSPI D1 data
QSPI_D2 GPIO13 QSPI D2 data
QSPI_D3 GPIO14 QSPI D3 data
AMOLED_RESET GPIO21 AMOLED reset pin
AMOLED_EN GPIO42 AMOLED enable pin
TP_SDA GPIO47 TP I2C data pin
TP_SCL GPIO48 TP I2C clock pin


What's On Board

ESP32-S3 Touch AMOLED 1.43, onboard components
  1. ESP32-S3R8
  2. 16MB Flash
  3. QMI8658 attitude sensor
    6-axis IMU includes a 3-axis gyroscope and a 3-axis accelerometer
  4. PCF85063
    RTC chip
  5. 3.7V Lithium battery header
  6. TF card slot
    on the back side of the PCB
  7. RTC battery header
  8. I2C 4PIN connector
  1. Charge indicator
  2. USB Type-C port
  3. Power indicator
  4. UART 4PIN connector
  5. BOOT button
  6. Reset button
  7. IPEX1 connector
    Switching to use external antenna via resoldering an onboard resistor
  8. Onboard ceramic antenna

Outline Dimensions

ESP32-S3-Touch-AMOLED-1.43

ESP32-S3-Touch-AMOLED-1.43, outline dimensions

ESP32-S3-Touch-AMOLED-1.43-B

ESP32-S3-Touch-AMOLED-1.43-B, outline dimensions
