El Módulo de Comunicación USB a RS485/RS232/RS422, equipado con el Chip CH340, sirve como un instrumento versátil y confiable diseñado para convertir señales USB en tres estándares distintos de comunicación serial: RS485, RS232 y RS422. Este módulo se utiliza ampliamente en automatización industrial, adquisición de datos y sistemas de comunicación, ofreciendo soluciones adaptables para integrar dispositivos modernos con USB con sistemas seriales heredados.

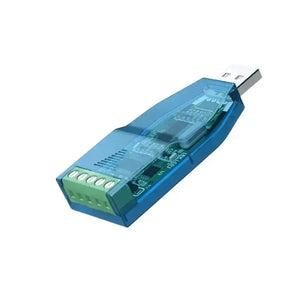

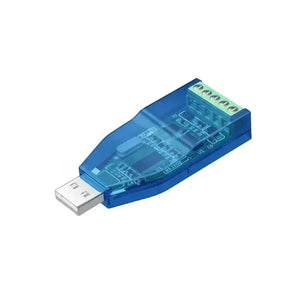

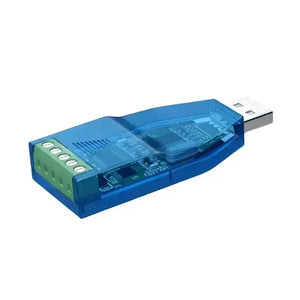

Módulo de comunicación USB a RS485/232/422 (chip CH340)
EU
Garantizar un Pago Seguro
Módulo de comunicación USB a RS485/232/422 (chip CH340)
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
Características principales:
-
Soporte Multiprotocolo (RS485/RS232/RS422):
Este módulo de comunicación soporta los protocolos RS485, RS232 y RS422, ofreciendo una amplia gama de compatibilidad con diversos dispositivos industriales. Puedes cambiar fácilmente entre los estándares de comunicación según tus necesidades específicas, lo que lo hace ideal para diferentes aplicaciones y entornos.
-
Chip CH340 para un rendimiento estable:
El módulo está alimentado por el confiable chip CH340, conocido por su excelente compatibilidad y rendimiento con puertos USB. Garantiza una transmisión de datos estable, comunicación de alta velocidad y facilidad de integración con una amplia gama de dispositivos, incluyendo PCs, sistemas embebidos y microcontroladores.
-
Protección TVS bidireccional:
La protección bidireccional de Supresión de Voltaje Transitorio (TVS) garantiza que el módulo esté protegido contra picos de voltaje, previniendo daños por sobretensiones eléctricas y ruido. Esta característica mejora la durabilidad del módulo, especialmente en entornos industriales y con alto nivel de ruido.
-
Rango de Aplicación Versátil:
Ideal para su uso en automatización industrial, adquisición de datos, sistemas de comunicación, sistemas embebidos y control PLC, este módulo puede conectarse a una amplia variedad de dispositivos que utilizan estándares de comunicación serial. Es perfecto para controlar maquinaria, recopilar datos de sensores e integrar diversos dispositivos basados en RS485/RS232/RS422 en sistemas modernos.
-
Diseño Plug-and-Play:
El módulo está diseñado para una instalación fácil con funcionalidad plug-and-play. Es compatible con Windows, Linux y macOS, y en muchos casos no requiere controladores adicionales, lo que simplifica el proceso de configuración y minimiza el tiempo necesario para la implementación.
-
Construcción duradera y de grado industrial:
Con una protección robusta contra picos de voltaje y fluctuaciones de alta temperatura, este módulo está diseñado para soportar condiciones industriales exigentes, garantizando un rendimiento duradero y fiable en entornos hostiles.
Especificaciones Técnicas
-
Chipset: CH340
-
Estándares de Comunicación Soportados: RS485, RS232, RS422
-
Protección TVS: Protección bidireccional contra sobretensiones y picos de voltaje
-
Voltaje de operación: 5V (a través de USB)
-
Tasa de transferencia de datos: Hasta 1 Mbps
-
Tipos de conector: DB9, bloque de terminales o terminal de tornillo (según el modelo)
-
Rango de temperatura de operación: -40°C a 85°C
-
Dimensiones: Compacto y portátil para una fácil integración en sistemas existentes
Múltiples Protecciones
Protección de Supresión Transitoria TVS: Equipado con protección de supresión transitoria TVS para evitar daños a los chips internos causados por niveles de voltaje incompatibles.
Protección instantánea contra sobretensiones: Proporciona protección contra interferencias transitorias como rayos, descarga electrostática, impacto de sobretensión y sobretensión causada por conmutación del sistema eléctrico. Se utilizan circuitos de protección para desviar la energía transitoria dañina a tierra, protegiendo eficazmente el dispositivo de posibles daños debido a estas perturbaciones.
Núcleo Inteligente para Transmisión Estable
Utiliza el controlador CH340 para un rendimiento fiable.
Admite comunicación USB a RS485 en semidúplex y comunicación RS232 en dúplex completo para necesidades versátiles de transmisión de datos.
Instrucciones de cableado
Se conecta directamente al puerto USB de su computadora.
USB a RS485
| No. | USB-A | Información del puerto | Señal 485 |
|---|---|---|---|
| 1 | A | 485+ | 485+ |
| 2 | B | 485- | 485- |
| 3 | Tierra | Tierra | Tierra |
| 4 | Tierra | Tierra | Tierra |
| 5 | +5 V | +5 V | +5 V |
USB a RS485/232
USB a RS485/422
Tamaño del producto
| Modelo | Material de la carcasa | Interfaz | Garantía |
|---|---|---|---|
| TFU485D | Carcasa de PVC | Interfaz niquelada | Un año |
Productos aplicables (Para referencia):
-
Máquinas POS
-
Impresoras de códigos de barras
-
Sistemas de Control de Acceso
-
PLC
-
Escáneres
-
Módems externos
-
Máquinas CNC
-
PLATAFORMA
-
Máquinas de Control Fiscal
-
Pantallas LED
-
Equipo de Control de Temperatura
-
Tabletas
-
Controladores Programables
-
Máquinas de Control Industrial
-
Instrumentos Industriales
-
Pantallas táctiles
Aplicaciones
-
Automatización Industrial:
Interfaz con PLCs, sensores y controladores, permitiendo una comunicación fluida con equipos heredados utilizando los estándares RS232, RS485 o RS422.
-
Adquisición de datos:
Recopilar datos de sensores y dispositivos en entornos como instalaciones de fabricación, laboratorios de investigación y sistemas de monitoreo.
-
Integración de Sistemas Embebidos:
Conecte sistemas embebidos o microcontroladores a dispositivos RS485, RS232 o RS422 para comunicación en tiempo real.
-
Redes de Comunicación:
Utilice el módulo para construir o ampliar sistemas de comunicación en entornos industriales, comerciales o remotos donde se requiera comunicación a larga distancia.
-
Comunicación Punto a Punto o Multipunto:
Conecte fácilmente dispositivos para comunicación punto a punto o multipunto, adecuado para aplicaciones que van desde equipos de fábrica hasta sistemas de telemetría.
Conexión fácil
Simplemente conecta e instala el controlador para comenzar a usarlo.
Pasos para la instalación del controlador:
-
Descargue el paquete de instalación del controlador.
-
Haga doble clic en el archivo .exe para ejecutar la instalación.
-
Una vez que la instalación sea exitosa, el dispositivo estará listo para usar.
Cómo comprobar el controlador USB:
-
Haga clic derecho en "Mi PC" y seleccione "Propiedades."
-
Haz clic en "Device Manager."
-
Cuando la computadora se conecta al USB, aparecerá un dispositivo serial USB (COM) en el Administrador de dispositivos.
